PHS25101-50 - Ferramenta Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cerniera per armadio
Marca	Vevor
Modello	PHS25101-50
Diametro della tazza	35 mm
Profondità della tazza	10,6 mm
Apertura	100°
Finitura	Nichelato
Tipo di montaggio	Clip-on
Regolazione	4 vie (2D): sinistra/destra ±2 mm, avanti/indietro ±1 mm, alto/basso ±3 mm
Ricoprimento (K)	5 (sovrapposizione completa)
Carico dinamico max.	16,5 lb / 7,5 kg
Ammortizzamento	Idraulico (chiusura dolce)
Materiale	Acciaio nichelato
Numero di pezzi nel lotto	50 cerniere + viti
Viti fornite	8 viti 4x16 mm (per cerniera)
Utilizzo	Porte per armadio a sovrapposizione
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support
Assistenza tecnica	www.vevor.com/support

Domande frequenti - PHS25101-50 Vevor

Come regolare la cerniera PHS25101-50?

La cerniera dispone di regolazioni a 4 vie: per lo spostamento laterale (sinistra/destra), utilizzare la vite di regolazione con un range di ±2 mm; per avanti/indietro, regolare la vite corrispondente con ±1 mm; per alto/basso, la vite di regolazione consente ±3 mm. Consultare lo schema di regolazione nel manuale.

Qual è la capacità di carico di questa cerniera?

Il carico dinamico massimo è di 16,5 lb (7,5 kg). Assicurarsi di non superare questo limite per garantire un funzionamento ottimale e la durata.

Questa cerniera è adatta per una porta d'armadio a sovrapposizione?

Sì, il modello PHS25101-50 è progettato per una sovrapposizione completa (valore K=5). È ideale per porte d'armadio che coprono interamente il lato del mobile.

Che tipo di montaggio utilizza questa cerniera?

Il montaggio è di tipo clip-on: la cerniera si fissa sulla piastra di montaggio con un semplice scatto. Nessun utensile è necessario per l'installazione o la rimozione.

Quali sono le dimensioni esatte della tazza?

La tazza ha un diametro di 35 mm e una profondità di 10,6 mm. Queste dimensioni sono standard per le cerniere per armadio.

Come mantenere le cerniere?

Pulire regolarmente con un panno morbido e asciutto. Evitare prodotti abrasivi. Controllare periodicamente il serraggio delle viti e lubrificare le parti mobili con un leggero lubrificante se necessario.

Le cerniere sono fornite con le viti di montaggio?

Sì, ogni cerniera è fornita con 8 viti 4x16 mm per il fissaggio sulla porta. Viti opzionali per il fissaggio sul mobile possono essere necessarie a seconda dell'installazione.

Qual è l'angolo di apertura della cerniera?

L'angolo di apertura è di 100°, che consente un'apertura standard per le porte d'armadio.

Come contattare il supporto tecnico Vevor?

È possibile accedere all'assistenza tecnica e al certificato di garanzia elettronico tramite il sito www.vevor.com/support.

La cerniera è compatibile con porte in vetro?

Questo modello è principalmente progettato per porte in legno o melaminico. Per porte in vetro, si consiglia di utilizzare cerniere specifiche con staffe di fissaggio appropriate.

MANUALE UTENTE PHS25101-50 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CERNIERE PER MOBILI

MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Cerniere per mobili

MODELLO: MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Codice articolo: PHS23601-60

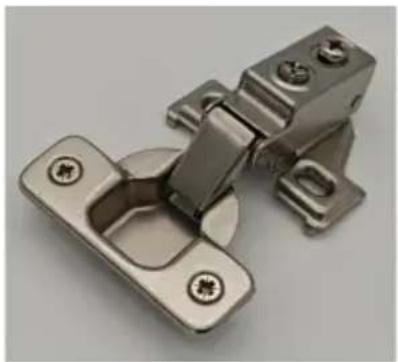

Codice articolo: PHS25001-60

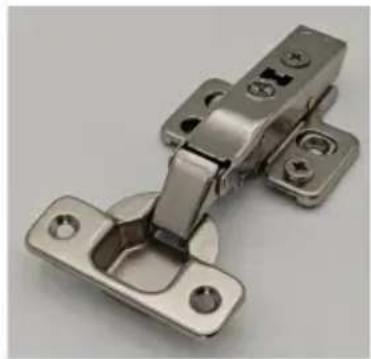

Codice articolo: PHS23701-40/50

Modello PHS24501-40/50

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Modello	Numero di modello: PHS23601
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
(il)	5
Sovrapposizione	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS23601-60
1		CERNIERE	60
2		4*16VITI	12*30=360

ÿ35 FISSATO SU BRACCI CORTI MONODIREZIONALI AMMORTIZZATORE IDRAULICO CERNIERE

Modello	Codice articolo: PHS25001
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
Sovrapposizione	Sovrapposizione completa
(il)	5
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS25001-60
1		CERNIERE	60
2		4*16VITI	8*30=240
3		NOCI(Opzionale)	4*30=120
4		VITI(Opzionale)	4*30=120

ÿ35 CLIP ON UNIDIREZIONALE (3D) IDRAULICO REGOLABILE A SEI VIE CERNIERE TAMPONATE

Modello	Numero di modello: PHS23701
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Numero di modello: PHS23701-50	Numero di modello: PHS23701-40
1		CERNIERE	50	40
2		4*16VITES	10*25=250 10*20=200

ÿ35 CLIP ON UNIDIREZIONALE (2D) IDRAULICO REGOLABILE A QUATTRO VIE CERNIERE TAMPONATE

Modello	Codice articolo: PHS25101
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	PHS25101-50	PHS25101-40
1		CERNIERE	50	40
2		4*16VITES	8*25=200	8*20=160

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Modello	Codice articolo: PHS25201
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice Immagine	Nome	Codice articolo: PHS25201-60	Codice articolo: PHS25201-30	Codice articolo: PHS25201-20
1		CERNIERE	60	40	20
2		4*16VITI	6*30=180 6*15=90	6*10=60
3		4*20VITI	2*30=60	2*15=30	2*10=20
3		NOCI(Opzionale)	4*30=120 4*15=60	4*10=40
4		VITI(Opzionale)	4*30=120 4*15=60	4*10=40

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Modello	Numero di modello; PHS24501
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105°
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7 / 3.5

Elenco delle parti
Codice	Immagine	Nome PHS	24501-50 PHS2450	1-40
1		CERNIERE	50	40
2		4*16VITI	4*25=150	4*20=120
3		4*20VITI	2*25=50	2*20=40
4		NOCI(Opzionale)	4*25=100	4*20=80
5		VITI(Opzionale)		4*20=804*25=100

OPERAZIONE

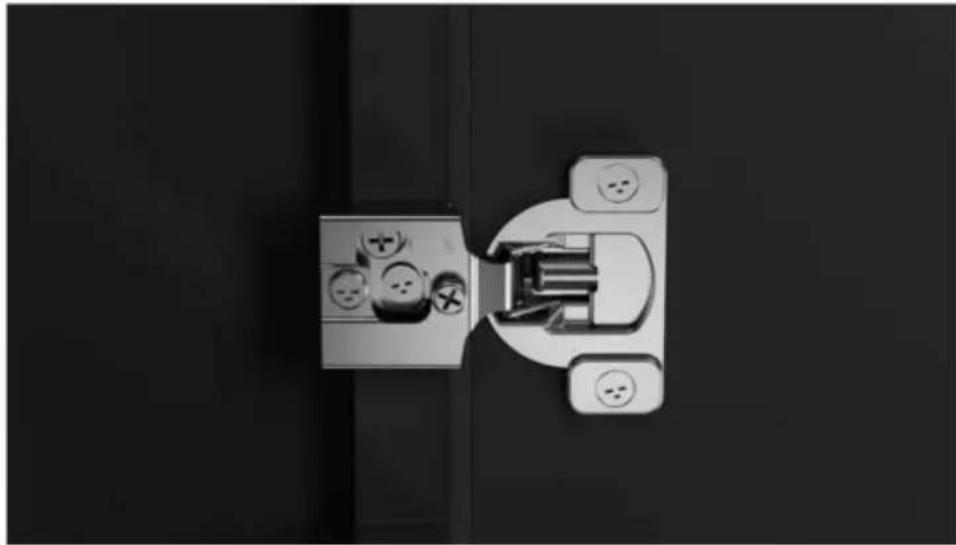

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

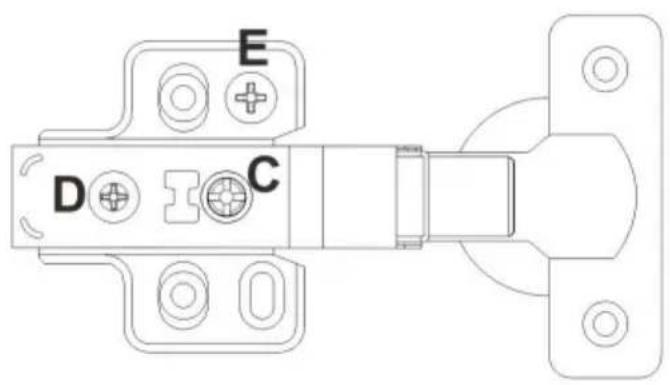

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

E Overlay (su/giù)

Regolazione: ±1,5 mm

Istruzioni per l'installazione

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

Istruzioni per l'installazione

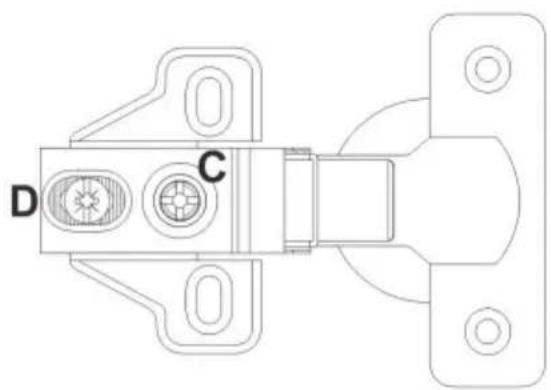

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

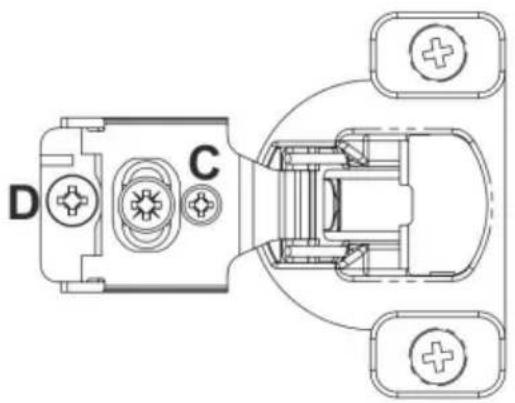

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

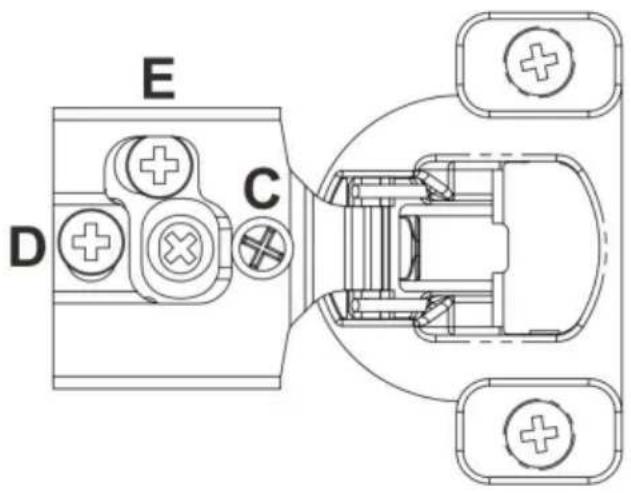

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm E

Overlay (su/giù)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

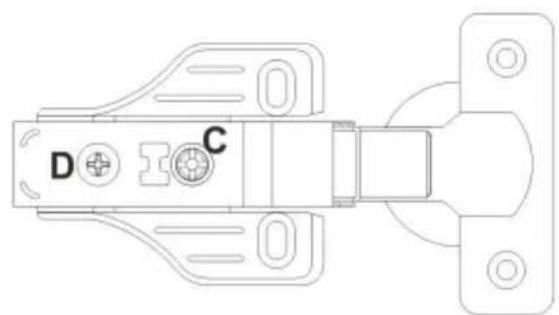

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
