Produkttyp	Schrankscharnier
Marke	Vevor
Modell	PHS25101-50
Tassendurchmesser	35 mm
Tassentiefe	10,6 mm
Öffnungswinkel	100°
Oberfläche	vernickelt
Montageart	Clip-on
Einstellung	4-fach (2D): links/rechts ±2 mm, vorne/hinten ±1 mm, oben/unten ±3 mm
Überdeckung (K)	5 (vollständige Überdeckung)
Maximale dynamische Belastung	16,5 lb / 7,5 kg
Dämpfung	Hydraulisch (Soft-Close)
Material	vernickelter Stahl
Stückzahl pro Los	50 Scharniere + Schrauben
Mitgelieferte Schrauben	8 Schrauben 4x16 mm (pro Scharnier)
Verwendung	überschlagende Schranktüren
Garantie	Elektronische Garantieurkunde unter www.vevor.com/support
Technische Unterstützung	www.vevor.com/support

Häufig gestellte Fragen - PHS25101-50 Vevor

Wie stelle ich das Scharnier PHS25101-50 ein?

Das Scharnier verfügt über eine 4-fache Einstellung: für den seitlichen Versatz (links/rechts) verwenden Sie die Einstellschraube mit einem Bereich von ±2 mm; für vorne/hinten stellen Sie die entsprechende Schraube mit ±1 mm ein; für oben/unten ermöglicht die Einstellschraube ±3 mm. Beachten Sie das Einstellschema in der Anleitung.

Wie hoch ist die Belastbarkeit dieses Scharniers?

Die maximale dynamische Belastung beträgt 16,5 lb (7,5 kg). Achten Sie darauf, diese Grenze nicht zu überschreiten, um eine optimale Funktion und Langlebigkeit zu gewährleisten.

Ist dieses Scharnier für eine überschlagende Schranktür geeignet?

Ja, das Modell PHS25101-50 ist für eine vollständige Überdeckung (Wert K=5) ausgelegt. Es ist ideal für Schranktüren, die die Seite des Korpus vollständig bedecken.

Welche Montageart verwendet dieses Scharnier?

Die Montageart ist Clip-on: Das Scharnier wird durch einfaches Einrasten auf der Montageplatte befestigt. Für die Installation oder Demontage ist kein Werkzeug erforderlich.

Was sind die genauen Abmessungen der Tasse?

Die Tasse hat einen Durchmesser von 35 mm und eine Tiefe von 10,6 mm. Diese Abmessungen sind Standard für Möbelscharniere.

Wie pflege ich die Scharniere?

Reinigen Sie regelmäßig mit einem weichen, trockenen Tuch. Vermeiden Sie Scheuermittel. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und schmieren Sie die beweglichen Teile bei Bedarf mit einem leichten Schmiermittel.

Werden die Scharniere mit den Montageschrauben geliefert?

Ja, jedes Scharnier wird mit 8 Schrauben 4x16 mm zur Befestigung an der Tür geliefert. Je nach Ihrer Installation können optionale Schrauben zur Befestigung am Korpus erforderlich sein.

Was ist der Öffnungswinkel des Scharniers?

Der Öffnungswinkel beträgt 100°, was eine Standardöffnung für Schranktüren ermöglicht.

Wie kontaktiere ich den technischen Support von Vevor?

Sie erreichen den technischen Support und die elektronische Garantieurkunde über die Website www.vevor.com/support.

Ist das Scharnier mit Glastüren kompatibel?

Dieses Modell ist hauptsächlich für Türen aus Holz oder Melamin ausgelegt. Für Glastüren wird empfohlen, spezielle Scharniere mit entsprechenden Befestigungslaschen zu verwenden.

BEDIENUNGSANLEITUNG PHS25101-50 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SCHRANKSCHARNIERE

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankscharniere

MODELL: MODELL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

ÿ35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Modell	PHS23601
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
(K)	5
Überlagerung	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23601-60
1		SCHARNIERE	60
2		4*16 SCHRAUBEN	12*30=360

ÿ35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

Modell	PHS25001
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	Vollständige Überlagerung
(K)	5
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Code	Bild	Name	PHS25001-60
1		SCHARNIERE	60
2		4*16SCHRAUBEN	8*30=240
3		NÜSSE(Optional)	4*30=120
4		SCHRAUBEN(Optional)	4*30=120

ÿ35 CLIP ON EINWEG (3D) SECHSFACH EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS23701
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23701-50	PHS23701-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	10*25=250 10*20=200

ÿ35 CLIP ON EINWEG (2D) VIERWEGE EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS25101
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS25101-50	PHS25101-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	8*25=200	8*20=160

ÿ35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Modell	PHS25201
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Codebild		Name	PHS25201-60	PHS25201-30	PHS25201-20
1		SCHARNIERE	60	40	20
2		4*16SCHRAUBEN	6*30=180 6*15=90		6*10=60
3		4*20SCHRAUBEN	2*30=60	2*15=30	2*10=20
3		NÜSSE(Optional)	4*30=120 4*15=60		4*10=40
4		SCHRAUBEN(Optional)	4*30=120 4*15=60		4*10=40

ÿ35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN

SCHARNIERE

Modell	PHS24501
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7 / 3,5

Stückliste
Code	Bild	Bezeichnung	PHS24501-50	PHS24501-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBEN	4*25=150	4*20=120
3		4*20SCHRAUBEN	2*25=50	2*20=40
4		NÜSSE(Optional)	4*25=100	4*20=80
		SCHRAUBEN(Optional)	4*25=100	4*20=805

BETRIEB

ÿ35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

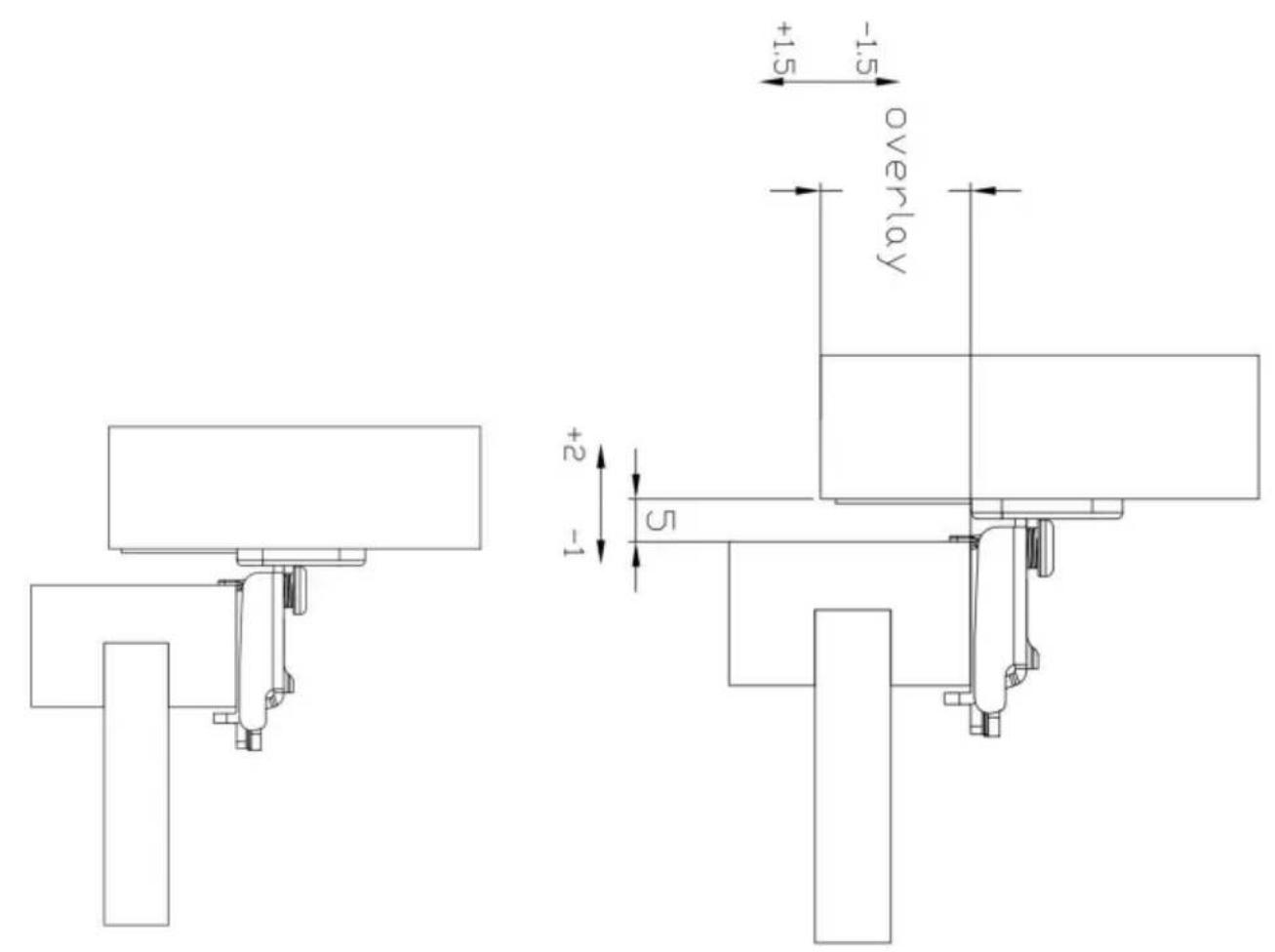

Einstellung: ±1,8 mm D

-Overlay (vorne/hinten)

Einstellung: ±2,0 mm E-

Overlay (hoch/runter)

Einstellung: ±1,5 mm

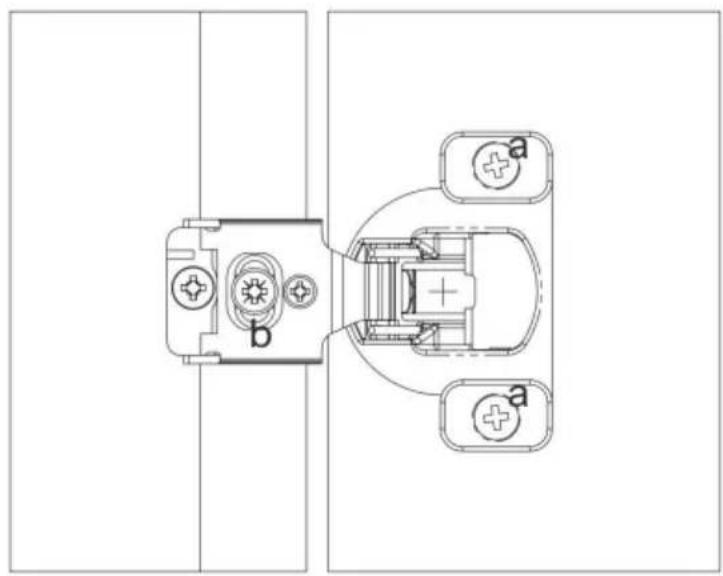

Installationsanleitung

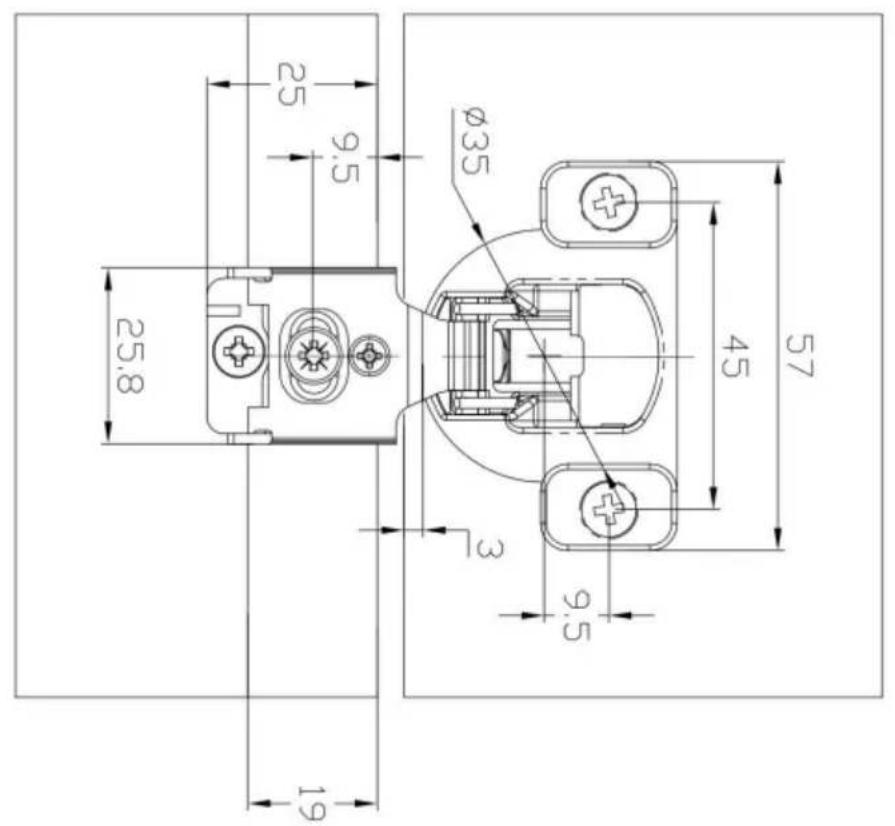

ÿ35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,8 mm

D -Overlay (vorne/hinten)

Einstellung: ±2,0 mm

Installationsanleitung

4*20 SCREWS

4*16 SCREWS

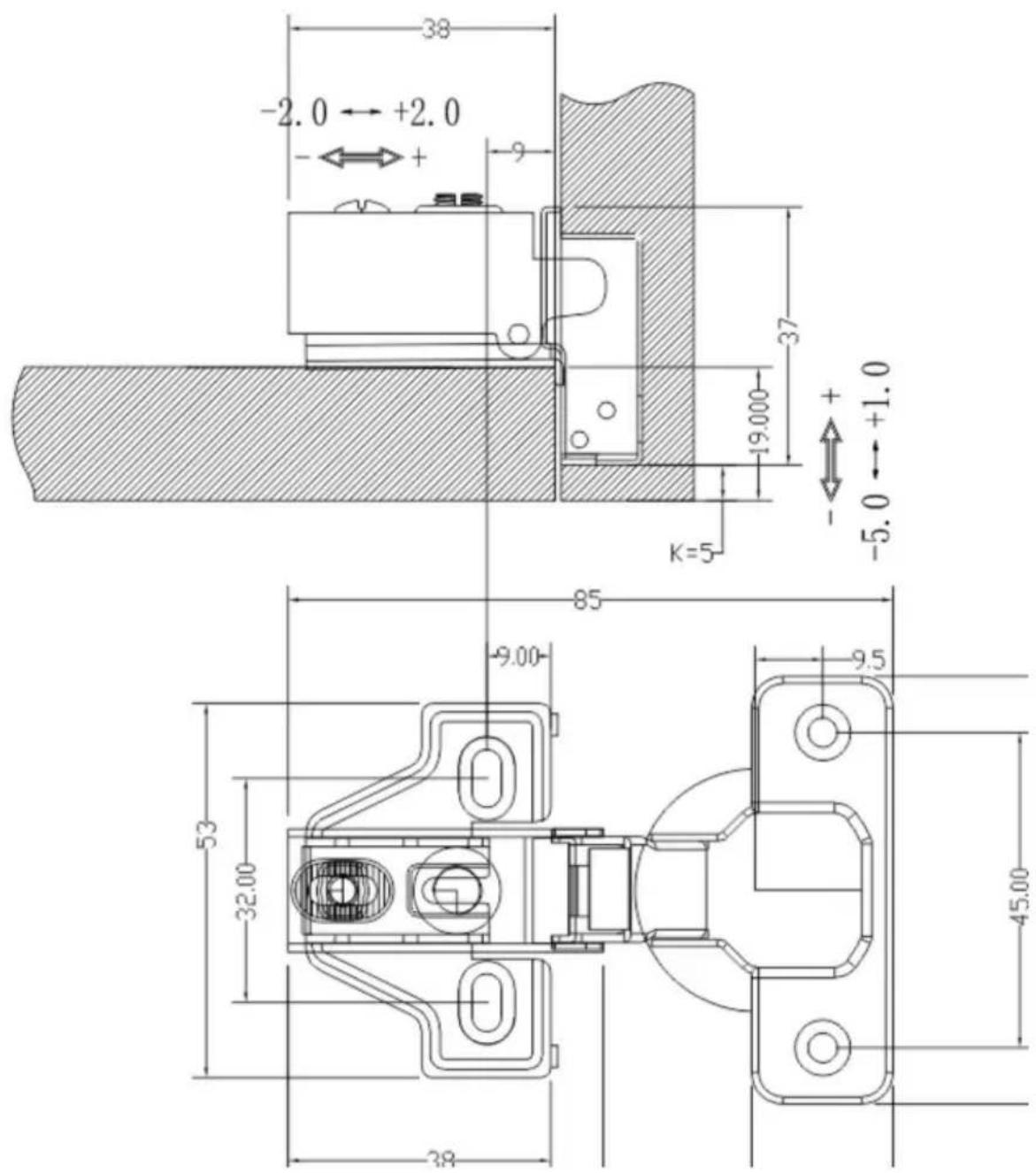

ÿ35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

E- Overlay (hoch/runter)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

C Overlay (links/rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

C Overlay (Links/Rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

C Overlay (Links/Rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP ON EENWEG HYDRAULISCHE BUFFERING SCHARNIEREN

C Overlay (links/rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Aanpassing: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

C Overlay (links/rechts)

C Overlay (links/rechts)
