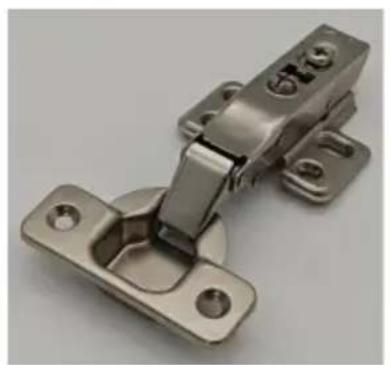

Type de produit	Charnières d'armoire
Marque	Vevor
Modèle	PHS25101-40
Diamètre de la tasse	35 mm
Profondeur de la tasse	10,6 mm
Angle d'ouverture	100°
Superposition (K)	5 mm (recouvrement complet)
Finition	Nickelé
Capacité de charge maximale dynamique	7,5 kg par charnière
Réglages	2 axes : avant/arrière (±1,0 mm), haut/bas (±3,0 mm)
Type d'amortissement	Hydraulique à fermeture douce
Nombre de pièces par paquet	40 charnières et 160 vis (4x16 mm)
Matériau	Acier nickelé
Utilisation recommandée	Armoires, portes de meubles
Entretien	Nettoyer avec un chiffon doux et sec
Installation	Perçage d'un trou de 35 mm, fixation par vis fournies
Référence	PHS25101-40

FOIRE AUX QUESTIONS - PHS25101-40 Vevor

Comment régler la superposition avant/arrière sur ces charnières ?

Utilisez la vis de réglage D (avant/arrière) située sur le bras. Tournez-la dans le sens horaire pour augmenter la superposition, antihoraire pour la réduire. Le débattement est de ±1,0 mm.

Comment régler la position haut/bas de la porte ?

Utilisez la vis de réglage E (haut/bas) sur le bras. Tournez-la pour ajuster la hauteur de la porte. Le débattement est de ±3,0 mm.

Quelle est la procédure d'installation de base ?

Percez un trou de 35 mm de diamètre dans la porte à la profondeur correspondant à la tasse (10,6 mm). Insérez la tasse de la charnière dans le trou et fixez-la à l'aide des vis fournies (4x16 mm). Vissez ensuite la plaque de montage sur le cadre et encliquetez la charnière.

Ces charnières sont-elles compatibles avec des portes en verre ?

Non, ces charnières sont conçues pour des portes en bois ou matériaux similaires. Pour le verre, utilisez des charnières spécifiques.

Comment entretenir les charnières Vevor PHS25101-40 ?

Nettoyez régulièrement avec un chiffon doux et sec. Évitez les produits abrasifs qui pourraient endommager la finition nickelée.

Que faire si la fermeture semble trop rapide ou trop lente ?

Ces charnières ne disposent pas de réglage de la vitesse d'amortissement. Assurez-vous que la porte est correctement alignée et que les vis sont bien serrées. Si le problème persiste, contactez le support technique.

Quelle est la garantie de ces charnières ?

Consultez le site www.vevor.com/support pour les détails de la garantie électronique et l'assistance technique.

Combien de charnières sont recommandées par porte ?

En général, il est recommandé d'utiliser deux charnières par porte pour une répartition équilibrée de la charge. Pour les portes plus lourdes, ajoutez une troisième charnière.

Puis-je utiliser ces charnières pour une superposition partielle ?

Non, ce modèle (PHS25101-40) est conçu pour une superposition complète (recouvrement total de la porte sur le cadre). Pour une superposition partielle, choisissez un modèle adapté.

Quelle est la différence entre les modèles PHS25101-40 et PHS23701-40 ?

Le PHS25101-40 est un modèle à réglage 2D (avant/arrière et haut/bas), tandis que le PHS23701-40 est un modèle à réglage 3D (ajout du réglage latéral). Les deux sont hydrauliques à fermeture douce.

MODE D'EMPLOI PHS25101-40 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CHARNIÈRES D'ARMOIRE

MODÈLE : PHS25101-40/PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Charnières d'armoire

MODÈLE : MODÈLE : PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

LISTE DES PARAMÈTRES

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Modèle	PHS23601
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
(K)	5
Recouvrir	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23601-60
1		CHARNIÈRES	60
2		4*16VIS	12*30=360

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Modèle	PHS25001
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	Superposition complète
(K)	5
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Code	Image	Nom	PHS25001-60
1		CHARNIÈRES	60
2		4*16 VIS	8*30=240
3		NOIX (Facultatif)	4*30=120
4		VIS (Facultatif)	4*30=120

Φ35 CLIP ON UNIQUE (3D) SIX VOIES RÉGLABLES HYDRAULIQUES CHARNIÈRES TAMPONNANTES

Modèle	PHS23701
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23701-50	PHS23701-40
1		CHARNIÈRES	50	40
2		4*16VIS 10*25=250 S	10*20=200

Φ35 CLIP SUR UNE VOIE (2D) QUATRE VOIES RÉGLABLE HYDRAULIQUE CHARNIÈRES TAMPONNANTES

Modèle	PHS25101
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS25101-50	PHS25101-40
1		CHARNIÈRES	50	40
2		4*16VIS 8*25=200S		8*20=160

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

Modèle	PHS25201
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Image de code		Nom	PHS25201-60	PHS25201-30	PHS25201-20
1		CHARNIÈRES	60	40	20
2		4*16VIS	6*30=180 6*	15=90	6*10=60
3		4*20VIS	2*30=60	2*15=30	2*10=20
3		NOIX(Facultatif)	4*30=120 4*	15=60	4*10=40
4		VIS(Facultatif)	4*30=120 4*	15=60	4*10=40

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D)

CHARNIÈRES

Modèle	PHS24501
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7 / 3,5

Liste des pièces
Code	Image	Nom PHS24501-50 PHS24501-40
1		CHARNIÈRES	50	40
2		4*16VIS	4*25=150	4*20=120
3		4*20VIS	2*25=50	2*20=40
4		NOIX(Facultatif)	4*25=100	4*20=80

5 4*25=100

VIS(Facultatif)

4*20=80

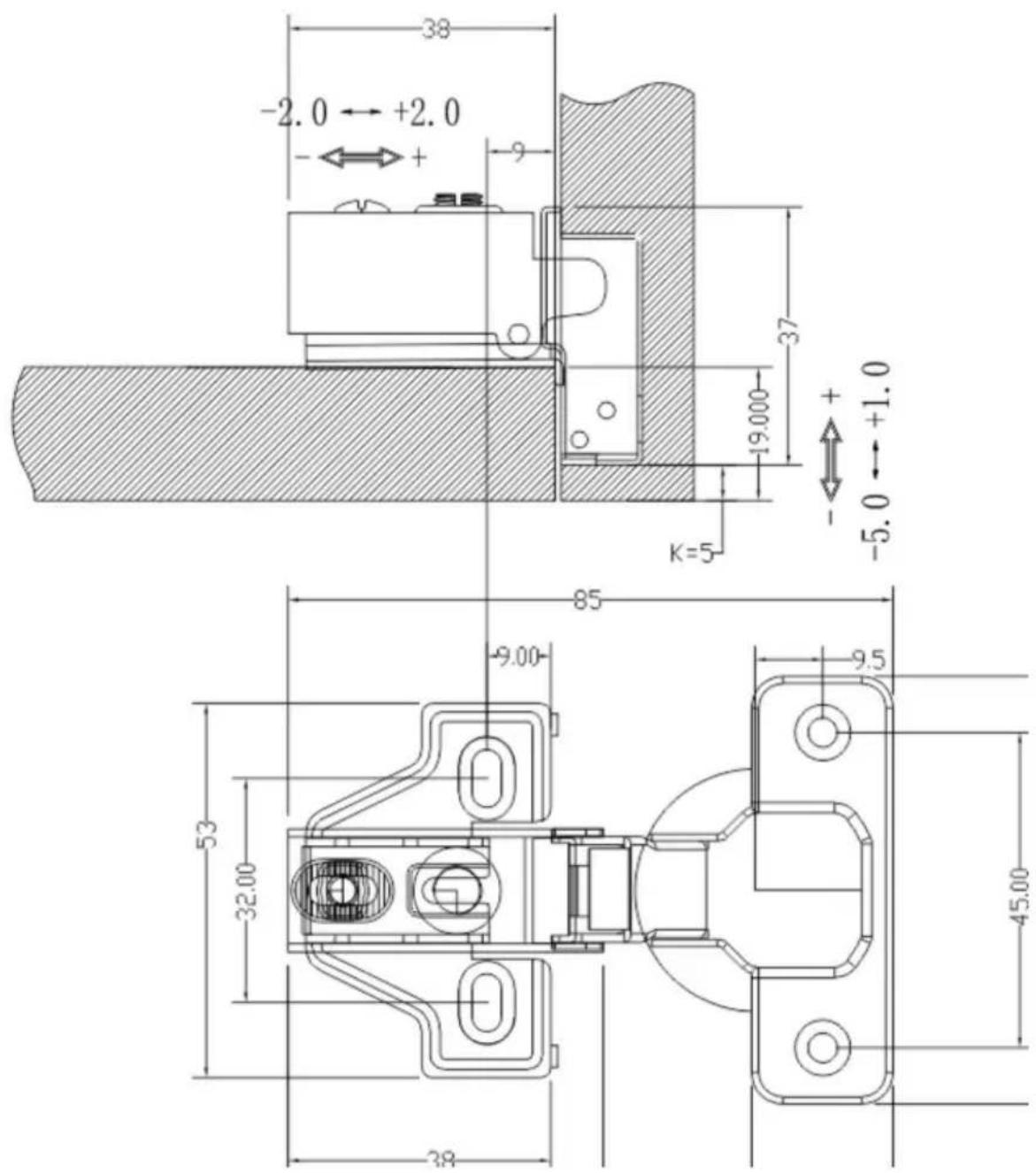

OPÉRATION

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm de

superposition E (haut/bas)

Réglage : ±1,5 mm

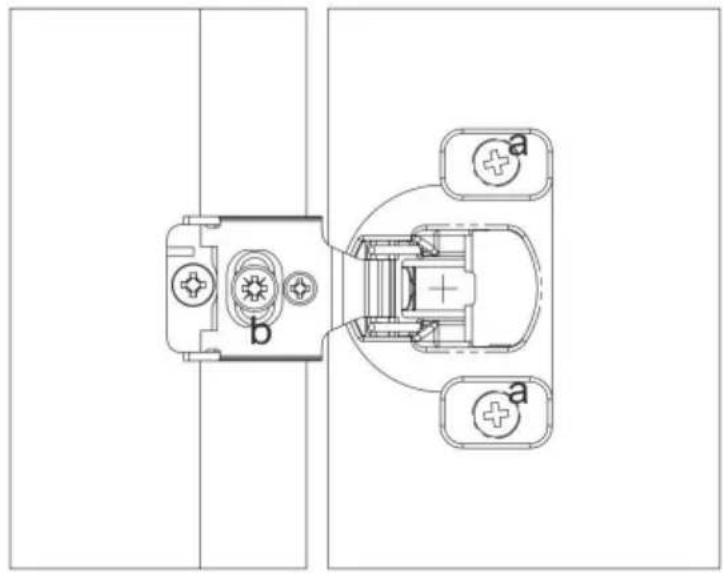

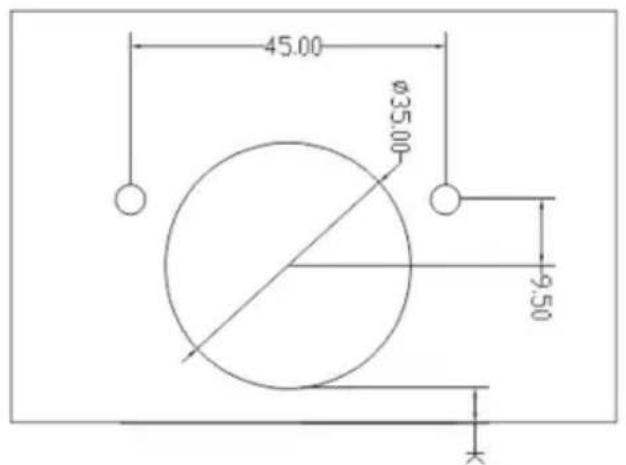

Instructions d'installation

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D) CHARNIÈRES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

Instructions d'installation

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm E

Overlay (haut/bas)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19
