PHS25101-40 - Cerniere Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cerniere per armadi
Marca	Vevor
Modello	PHS25101-40
Diametro della tazza	35 mm
Profondità della tazza	10,6 mm
Angolo di apertura	100°
Sovrapposizione (K)	5 mm (copertura completa)
Finitura	Nichelata
Capacità di carico dinamico massimo	7,5 kg per cerniera
Regolazioni	2 assi: anteriore/posteriore (±1,0 mm), alto/basso (±3,0 mm)
Tipo di ammortizzazione	Idraulica a chiusura morbida
Numero di pezzi per confezione	40 cerniere e 160 viti (4x16 mm)
Materiale	Acciaio nichelato
Utilizzo consigliato	Armadi, ante di mobili
Manutenzione	Pulire con un panno morbido e asciutto
Installazione	Foratura di un foro da 35 mm, fissaggio con viti in dotazione
Riferimento	PHS25101-40

Domande frequenti - PHS25101-40 Vevor

Come regolare la sovrapposizione anteriore/posteriore su queste cerniere?

Utilizzare la vite di regolazione D (anteriore/posteriore) situata sul braccio. Ruotarla in senso orario per aumentare la sovrapposizione, antiorario per ridurla. La corsa è di ±1,0 mm.

Come regolare la posizione alto/basso della porta?

Utilizzare la vite di regolazione E (alto/basso) sul braccio. Ruotarla per regolare l'altezza della porta. La corsa è di ±3,0 mm.

Qual è la procedura di installazione di base?

Praticare un foro da 35 mm di diametro nella porta alla profondità corrispondente alla tazza (10,6 mm). Inserire la tazza della cerniera nel foro e fissarla con le viti fornite (4x16 mm). Avvitare quindi la piastra di montaggio sul telaio e agganciare la cerniera.

Queste cerniere sono compatibili con ante in vetro?

No, queste cerniere sono progettate per ante in legno o materiali simili. Per il vetro, utilizzare cerniere specifiche.

Come mantenere le cerniere Vevor PHS25101-40?

Pulire regolarmente con un panno morbido e asciutto. Evitare prodotti abrasivi che potrebbero danneggiare la finitura nichelata.

Cosa fare se la chiusura sembra troppo rapida o troppo lenta?

Queste cerniere non dispongono di regolazione della velocità di ammortizzazione. Assicurarsi che la porta sia allineata correttamente e che le viti siano ben serrate. Se il problema persiste, contattare il supporto tecnico.

Qual è la garanzia di queste cerniere?

Consultare il sito www.vevor.com/support per i dettagli della garanzia elettronica e l'assistenza tecnica.

Quante cerniere sono consigliate per porta?

In generale, si consiglia di utilizzare due cerniere per porta per una distribuzione equilibrata del carico. Per ante più pesanti, aggiungere una terza cerniera.

Posso utilizzare queste cerniere per una sovrapposizione parziale?

No, questo modello (PHS25101-40) è progettato per una sovrapposizione completa (copertura totale dell'anta sul telaio). Per una sovrapposizione parziale, scegliere un modello adatto.

Qual è la differenza tra i modelli PHS25101-40 e PHS23701-40?

Il PHS25101-40 è un modello con regolazione 2D (anteriore/posteriore e alto/basso), mentre il PHS23701-40 è un modello con regolazione 3D (aggiunta della regolazione laterale). Entrambi sono idraulici a chiusura morbida.

MANUALE UTENTE PHS25101-40 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CERNIERE PER MOBILI

MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Cerniere per mobili

MODELLO: MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Codice articolo: PHS23601-60

Codice articolo: PHS25001-60

Codice articolo: PHS23701-40/50

Modello PHS24501-40/50

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

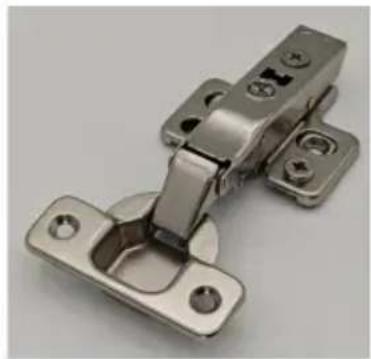

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Modello	Numero di modello: PHS23601
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
(il)	5
Sovrapposizione	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS23601-60
1		CERNIERE	60
2		4*16VITI	12*30=360

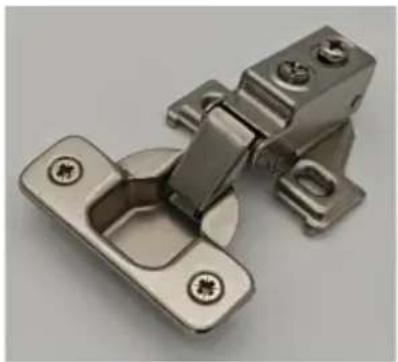

ÿ35 FISSATO SU BRACCI CORTI MONODIREZIONALI AMMORTIZZATORE IDRAULICO CERNIERE

Modello	Codice articolo: PHS25001
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
Sovrapposizione	Sovrapposizione completa
(il)	5
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS25001-60
1		CERNIERE	60
2		4*16VITI	8*30=240
3		NOCI(Opzionale)	4*30=120
4		VITI(Opzionale)	4*30=120

ÿ35 CLIP ON UNIDIREZIONALE (3D) IDRAULICO REGOLABILE A SEI VIE CERNIERE TAMPONATE

Modello	Numero di modello: PHS23701
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Numero di modello: PHS23701-50	Numero di modello: PHS23701-40
1		CERNIERE	50	40
2		4*16VITES	10*25=250 10*20=200

ÿ35 CLIP ON UNIDIREZIONALE (2D) IDRAULICO REGOLABILE A QUATTRO VIE CERNIERE TAMPONATE

Modello	Codice articolo: PHS25101
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	PHS25101-50	PHS25101-40
1		CERNIERE	50	40
2		4*16VITES	8*25=200	8*20=160

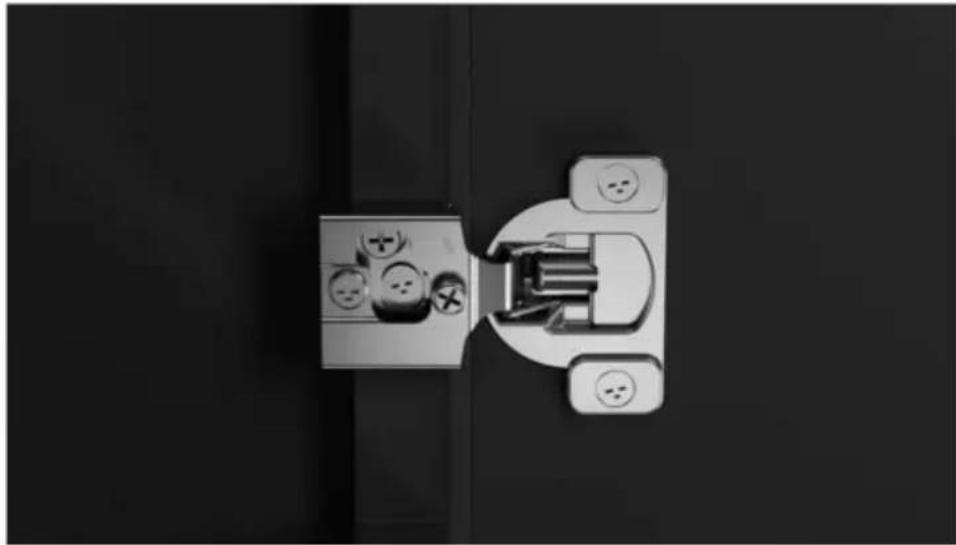

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Modello	Codice articolo: PHS25201
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice Immagine	Nome	Codice articolo: PHS25201-60	Codice articolo: PHS25201-30	Codice articolo: PHS25201-20
1		CERNIERE	60	40	20
2		4*16VITI	6*30=180 6*15=90	6*10=60
3		4*20VITI	2*30=60	2*15=30	2*10=20
3		NOCI(Opzionale)	4*30=120 4*15=60	4*10=40
4		VITI(Opzionale)	4*30=120 4*15=60	4*10=40

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Modello	Numero di modello; PHS24501
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105°
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7 / 3.5

Elenco delle parti
Codice	Immagine	Nome PHS	24501-50 PHS2450	1-40
1		CERNIERE	50	40
2		4*16VITI	4*25=150	4*20=120
3		4*20VITI	2*25=50	2*20=40
4		NOCI(Opzionale)	4*25=100	4*20=80
5		VITI(Opzionale)		4*20=804*25=100

OPERAZIONE

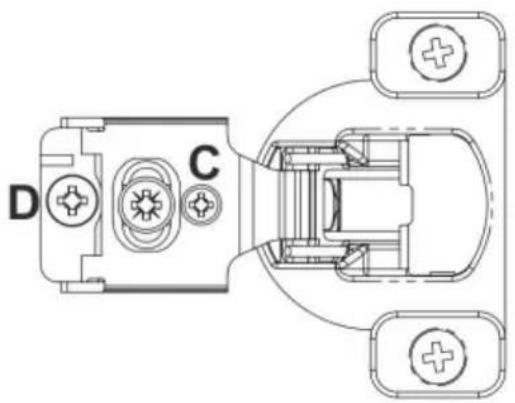

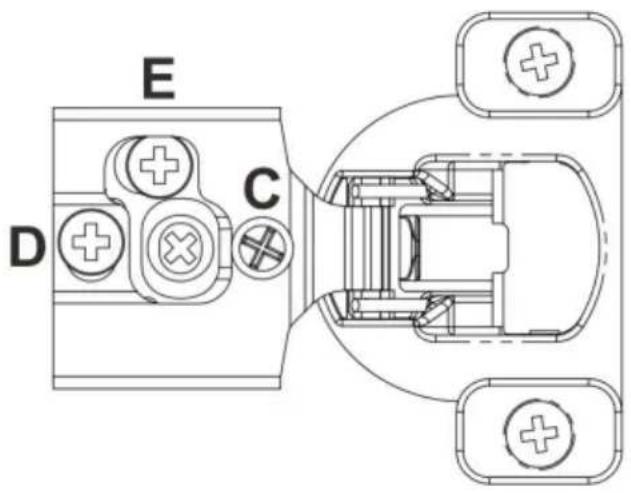

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

E Overlay (su/giù)

Regolazione: ±1,5 mm

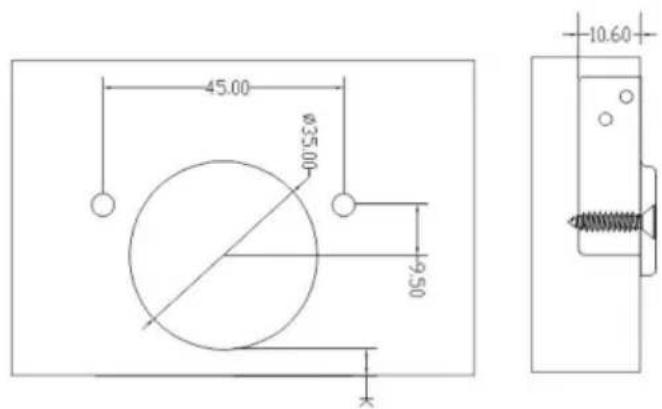

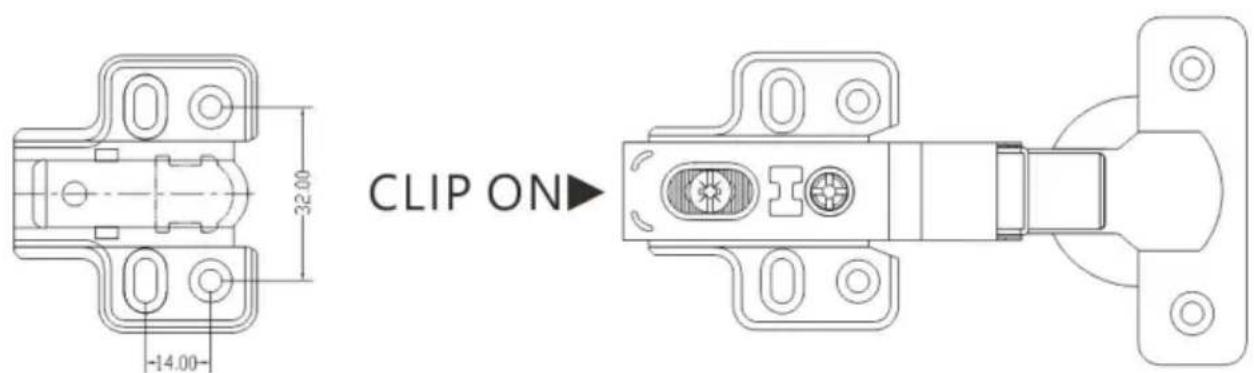

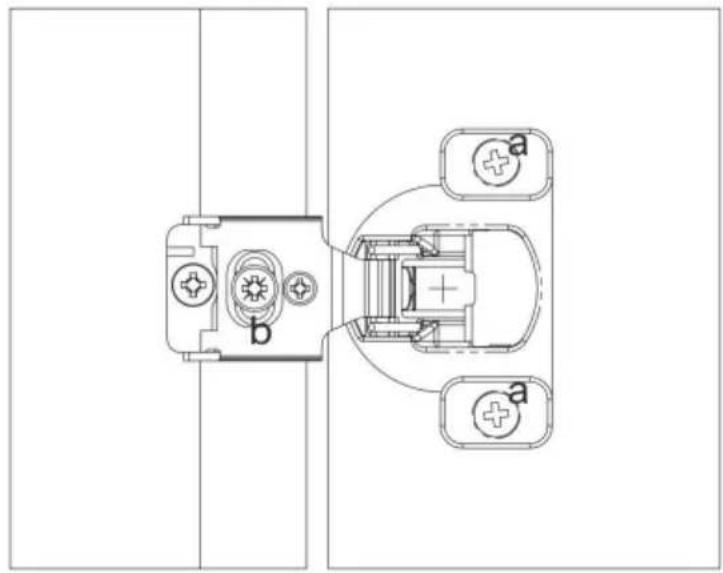

Istruzioni per l'installazione

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

Istruzioni per l'installazione

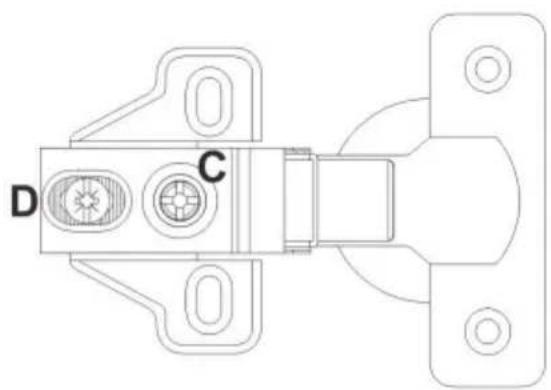

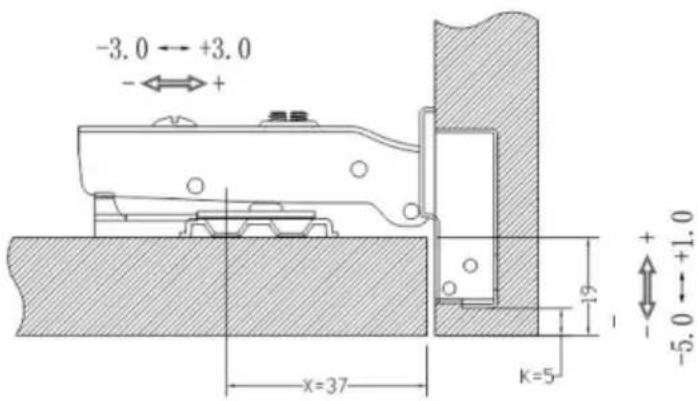

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

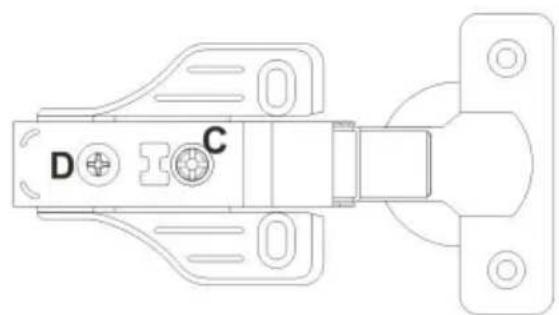

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

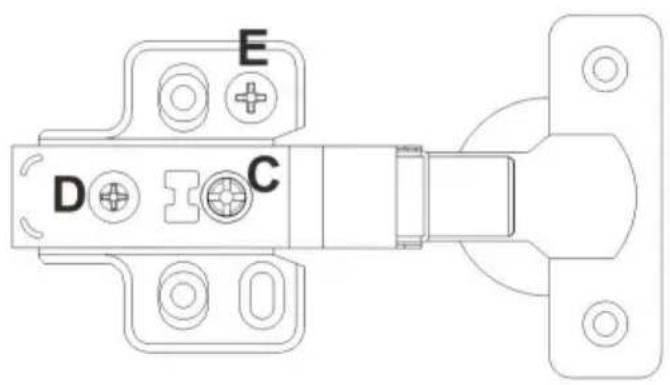

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm E

Overlay (su/giù)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Campo di regolazione:

C Sovrapposizione (sinistra/destra)
Regolazione: ±1,0 mm D
Overlay (anteriore/posteriore)
Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19
