MANUALE UTENTE PHS25001-60 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
CERNIERE PER MOBILI
MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa
VEVOR®
TOUGH TOOLS, HALF PRICE
Cerniere per mobili
MODELLO: MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50
/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20
/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

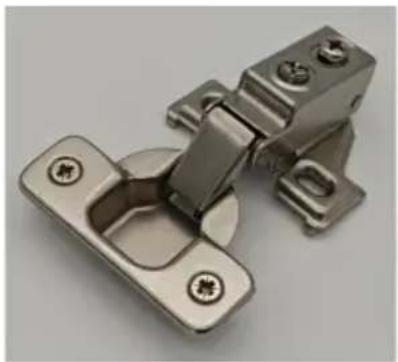

Codice articolo: PHS23601-60

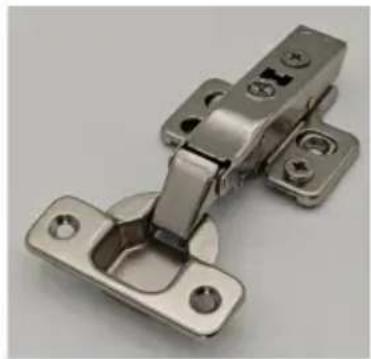

Codice articolo: PHS25001-60
Codice articolo: PHS23701-40/50
Modello PHS24501-40/50
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
ELENCO PARAMETRI
ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI
| Modello | Numero di modello: PHS23601 |
| Diametro della tazza | 35 |
| Profondità della tazza | 10.6 |
| Modello di tazza | 45 |
| Apertura | 100° |
| Fine | Nichelato |
| (il) | 5 |
| Sovrapposizione | Sovrapposizione completa |
| Carico dinamico massimo (libbre/kg) | 16.5/7.5 |
| Elenco delle parti | |||
| Codice | Immagine | Nome | Codice articolo: PHS23601-60 |
| 1 |  | CERNIERE | 60 |
| 2 |  | 4*16VITI | 12*30=360 |
ÿ35 FISSATO SU BRACCI CORTI MONODIREZIONALI AMMORTIZZATORE IDRAULICO CERNIERE
| Modello | Codice articolo: PHS25001 |
| Diametro della tazza | 35 |
| Profondità della tazza | 10.6 |
| Modello di tazza | 45 |
| Apertura | 100° |
| Fine | Nichelato |
| Sovrapposizione | Sovrapposizione completa |
| (il) | 5 |
| Carico dinamico massimo (libbre/kg) | 7.7/3.5 |
| Elenco delle parti | |||
| Codice | Immagine | Nome | Codice articolo: PHS25001-60 |
| 1 |  | CERNIERE | 60 |
| 2 |  | 4*16VITI | 8*30=240 |
| 3 |  | NOCI(Opzionale) | 4*30=120 |
| 4 |  | VITI(Opzionale) | 4*30=120 |
ÿ35 CLIP ON UNIDIREZIONALE (3D) IDRAULICO REGOLABILE A SEI VIE CERNIERE TAMPONATE
| Modello | Numero di modello: PHS23701 |
| Diametro della tazza | 35 |
| Profondità della tazza | 10.6 |
| Modello di tazza | 45 |
| Apertura | 100 |
| Fine | Nichelato |
| Sovrapposizione | 5 |
| (il) | Sovrapposizione completa |
| Carico dinamico massimo (libbre/kg) | 16.5/7.5 |
| Elenco delle parti | ||||
| Codice | Immagine | Nome | Numero di modello: PHS23701-50 | Numero di modello: PHS23701-40 |
| 1 |  | CERNIERE | 50 | 40 |
| 2 |  | 4*16VITES | 10*25=250 10*20=200 | |
ÿ35 CLIP ON UNIDIREZIONALE (2D) IDRAULICO REGOLABILE A QUATTRO VIE CERNIERE TAMPONATE
| Modello | Codice articolo: PHS25101 |
| Diametro della tazza | 35 |
| Profondità della tazza | 10.6 |
| Modello di tazza | 45 |
| Apertura | 100 |
| Fine | Nichelato |
| Sovrapposizione | 5 |
| (il) | Sovrapposizione completa |
| Carico dinamico massimo (libbre/kg) | 16.5/7.5 |
| Elenco delle parti | ||||
| Codice | Immagine | Nome | PHS25101-50 | PHS25101-40 |
| 1 |  | CERNIERE | 50 | 40 |
| 2 |  | 4*16VITES | 8*25=200 | 8*20=160 |
ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE
| Modello | Codice articolo: PHS25201 |
| Diametro della tazza | 35 |
| Profondità della tazza | 10.5 |
| Modello di tazza | 45 |
| Apertura | 105 |
| Fine | Nichelato |
| Sovrapposizione | 3 |
| (il) | 1/2" / 12,7 |
| Carico dinamico massimo (libbre/kg) | 7.7/3.5 |
| Elenco delle parti | |||||
| Codice Immagine | Nome | Codice articolo: PHS25201-60 | Codice articolo: PHS25201-30 | Codice articolo: PHS25201-20 | |
| 1 |  | CERNIERE | 60 | 40 | 20 |
| 2 |  | 4*16VITI | 6*30=180 6*15=90 | 6*10=60 | |
| 3 |  | 4*20VITI | 2*30=60 | 2*15=30 | 2*10=20 |
| 3 |  | NOCI(Opzionale) | 4*30=120 4*15=60 | 4*10=40 | |
| 4 |  | VITI(Opzionale) | 4*30=120 4*15=60 | 4*10=40 | |
ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE
| Modello | Numero di modello; PHS24501 |
| Diametro della tazza | 35 |
| Profondità della tazza | 10.5 |
| Modello di tazza | 45 |
| Apertura | 105° |
| Fine | Nichelato |
| Sovrapposizione | 3 |
| (il) | 1/2" / 12,7 |
| Carico dinamico massimo (libbre/kg) | 7.7 / 3.5 |
| Elenco delle parti | ||||
| Codice | Immagine | Nome PHS | 24501-50 PHS2450 | 1-40 |
| 1 |  | CERNIERE | 50 | 40 |
| 2 |  | 4*16VITI | 4*25=150 | 4*20=120 |
| 3 |  | 4*20VITI | 2*25=50 | 2*20=40 |
| 4 |  | NOCI(Opzionale) | 4*25=100 | 4*20=80 |
| 5 |  | VITI(Opzionale) | 4*20=804*25=100 | |
OPERAZIONE

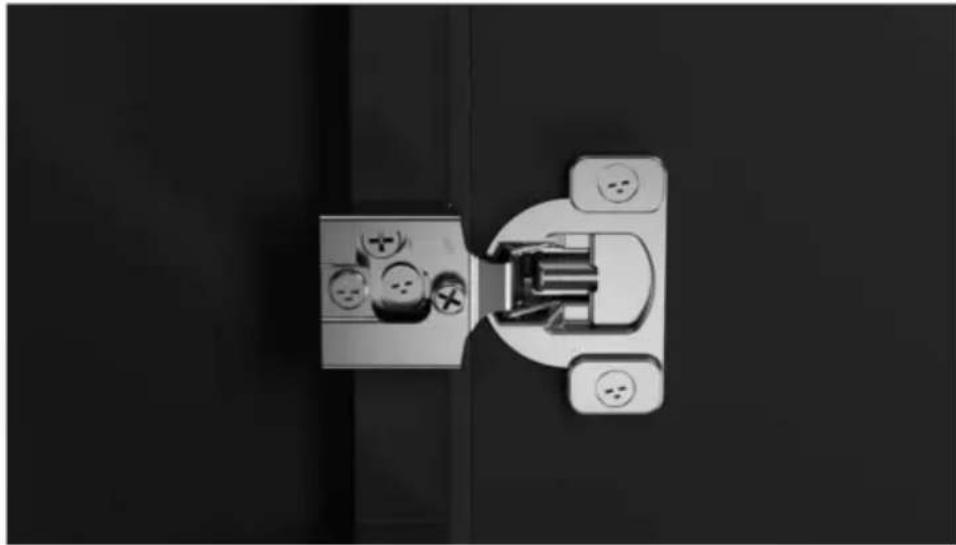

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

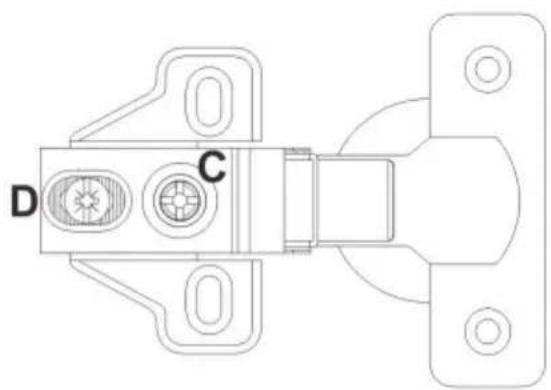

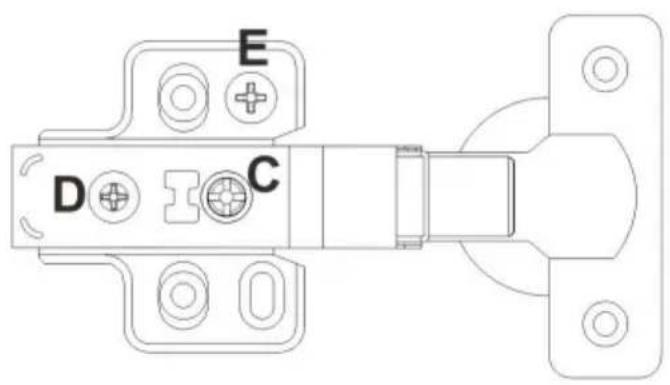

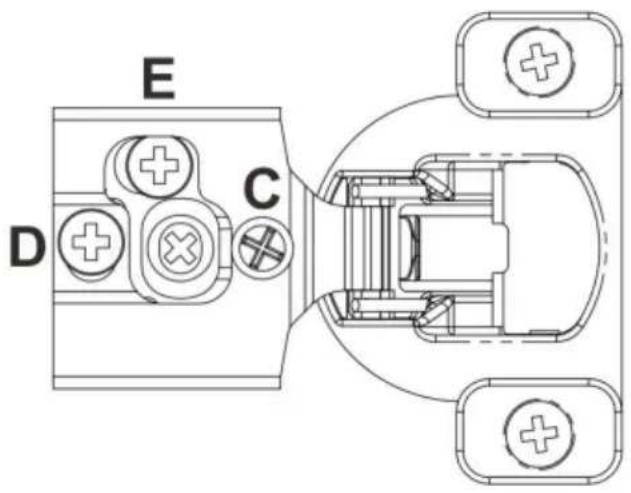

Campo di regolazione:
Regolazione: ±1,8 mm D
Overlay (anteriore/posteriore)
Regolazione: ±2,0 mm
E Overlay (su/giù)
Regolazione: ±1,5 mm

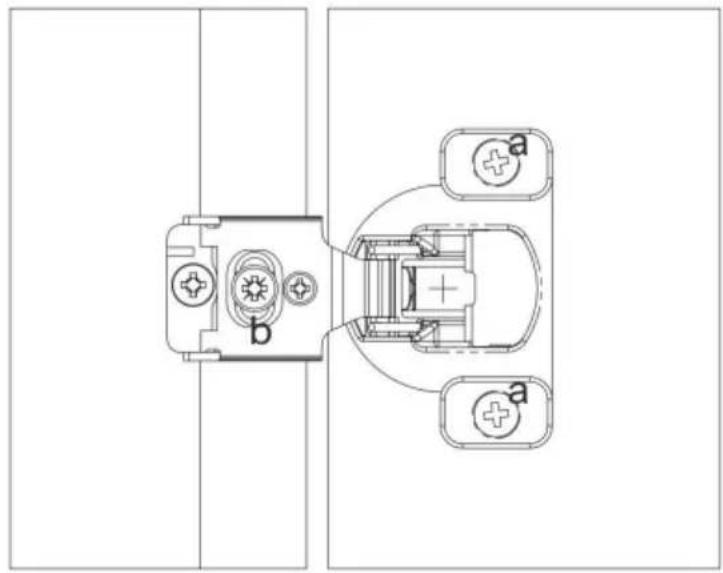

Istruzioni per l'installazione
ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

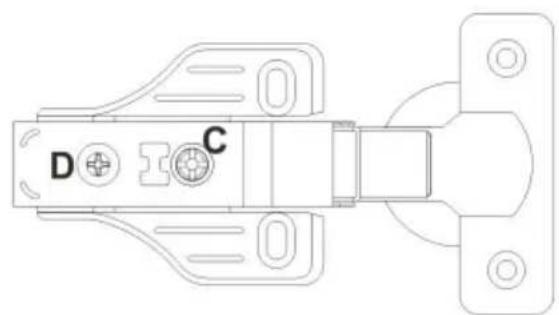

Campo di regolazione:
Regolazione: ±1,8 mm D
Overlay (anteriore/posteriore)
Regolazione: ±2,0 mm
Istruzioni per l'installazione
Campo di regolazione:
C Sovrapposizione (sinistra/destra)
Regolazione: ±1,0 mm D
Overlay (anteriore/posteriore)
Regolazione: ±2,0 mm
| 0 | 16 | 17 | 18 | 19 |


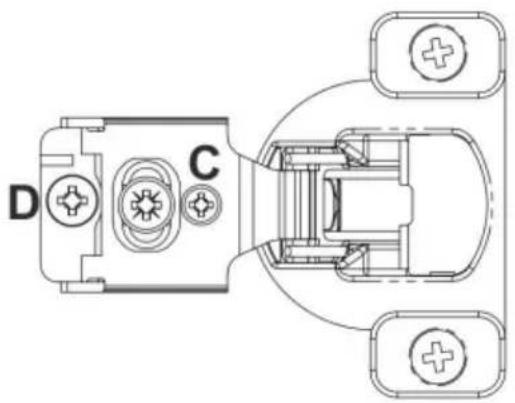

Campo di regolazione:
C Sovrapposizione (sinistra/destra)
Regolazione: ±1,0 mm D
Overlay (anteriore/posteriore)
Regolazione: ±3,0 mm
| 0 | 16 | 17 | 18 | 19 |
Campo di regolazione:
Regolazione: ±1,0 mm D
Overlay (anteriore/posteriore)
Regolazione: ±3,0 mm E
Overlay (su/giù)
Regolazione: ±2,0 mm
| 0 | 16 | 17 | 18 | 19 |
Campo di regolazione:
C Sovrapposizione (sinistra/destra)
Regolazione: ±1,0 mm D
Overlay (anteriore/posteriore)
Regolazione: ±3,0 mm
| 0 | 16 | 17 | 18 | 19 |
Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
| Rappresentante della CE |
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Francoforte sul Meno.
