Produkttyp	Hydraulik-Scharnier für Schrank, Einweg-Clip
Marke	Vevor
Modell	PHS25001-60
Stückzahl	60 Scharniere
Topfdurchmesser	35 mm
Topftiefe	10,6 mm
Topftyp	45
Öffnungswinkel	100°
Oberfläche	vernickelt
Überlappung	Voll
K-Faktor	5
Max. dynamische Belastung	7,7 lb / 3,5 kg
Einstellung vorne/hinten (D)	±1,0 mm
Einstellung oben/unten (E)	±2,0 mm
Mitgelieferte Schrauben	240 Schrauben 4x16 mm
Optionale Muttern	120 Stück
Optionale Schrauben	120 Stück
Installationstyp	Einweg-Befestigung, kurze Arme, hydraulische Dämpfung
Verwendungszweck	Küchenschränke, Möbel
Pflege	Mit einem trockenen Tuch reinigen, aggressive Lösungsmittel vermeiden

Häufig gestellte Fragen - PHS25001-60 Vevor

Wie stelle ich die Tiefe des Scharniers PHS25001-60 ein?

Verwenden Sie die Einstellschraube vorne/hinten (D), um den Überstand anzupassen. Der Einstellbereich beträgt ±1,0 mm. Drehen Sie die Schraube mit einem Schraubendreher in die entsprechende Richtung.

Was ist der maximale Öffnungswinkel dieses Scharniers?

Der Öffnungswinkel beträgt 100°, was eine Standardöffnung für Schranktüren ermöglicht.

Ist das Scharnier mit einer Tür mit Vollüberlappung kompatibel?

Ja, das Modell PHS25001-60 ist für eine Vollüberlappung (Full Overlay) ausgelegt. Der K-Faktor beträgt 5.

Was ist die maximale Belastung, die dieses Scharnier tragen kann?

Die maximale dynamische Belastung beträgt 7,7 lb (3,5 kg) pro Scharnier. Verwenden Sie bei schwereren Türen mehrere Scharniere.

Wie installiere ich das Scharnier an einer Schranktür?

Bohren Sie ein Loch mit 35 mm Durchmesser und 10,6 mm Tiefe für den Topf. Befestigen Sie die Basis des Scharniers mit den mitgelieferten Schrauben 4x16 mm am Rahmen. Clipsen Sie dann den Arm auf die Basis.

Kann ich die Höhe der Tür nach der Installation einstellen?

Ja, das Scharnier bietet eine Einstellung oben/unten (E) von ±2,0 mm. Stellen Sie die entsprechende Schraube ein, um die Tür auszurichten.

Was tun, wenn die Tür nicht richtig schließt?

Überprüfen Sie zuerst die Ausrichtung der Tür mit den Einstellungen D und E. Stellen Sie sicher, dass die Schrauben fest angezogen sind. Wenn das Problem weiterhin besteht, muss möglicherweise der hydraulische Mechanismus ausgetauscht werden.

Wird dieses Scharnier mit Befestigungsschrauben geliefert?

Ja, das Set mit 60 Scharnieren enthält 240 Schrauben 4x16 mm. Optionale Muttern und Schrauben werden zusätzlich mitgeliefert.

Wie reinige und pflege ich das Scharnier?

Wischen Sie es mit einem weichen, trockenen Tuch ab. Verwenden Sie keine aggressiven Chemikalien, die die Vernickelung beschädigen könnten.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Anleitung steht als kostenloser PDF-Download auf der Website notice-facile.com oder direkt über den QR-Code auf der Verpackung zur Verfügung.

BEDIENUNGSANLEITUNG PHS25001-60 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SCHRANKSCHARNIERE

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankscharniere

MODELL: MODELL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

ÿ35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Modell	PHS23601
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
(K)	5
Überlagerung	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23601-60
1		SCHARNIERE	60
2		4*16 SCHRAUBEN	12*30=360

ÿ35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

Modell	PHS25001
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	Vollständige Überlagerung
(K)	5
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Code	Bild	Name	PHS25001-60
1		SCHARNIERE	60
2		4*16SCHRAUBEN	8*30=240
3		NÜSSE(Optional)	4*30=120
4		SCHRAUBEN(Optional)	4*30=120

ÿ35 CLIP ON EINWEG (3D) SECHSFACH EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS23701
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23701-50	PHS23701-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	10*25=250 10*20=200

ÿ35 CLIP ON EINWEG (2D) VIERWEGE EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS25101
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS25101-50	PHS25101-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	8*25=200	8*20=160

ÿ35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Modell	PHS25201
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Codebild		Name	PHS25201-60	PHS25201-30	PHS25201-20
1		SCHARNIERE	60	40	20
2		4*16SCHRAUBEN	6*30=180 6*15=90		6*10=60
3		4*20SCHRAUBEN	2*30=60	2*15=30	2*10=20
3		NÜSSE(Optional)	4*30=120 4*15=60		4*10=40
4		SCHRAUBEN(Optional)	4*30=120 4*15=60		4*10=40

ÿ35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN

SCHARNIERE

Modell	PHS24501
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7 / 3,5

Stückliste
Code	Bild	Bezeichnung	PHS24501-50	PHS24501-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBEN	4*25=150	4*20=120
3		4*20SCHRAUBEN	2*25=50	2*20=40
4		NÜSSE(Optional)	4*25=100	4*20=80
		SCHRAUBEN(Optional)	4*25=100	4*20=805

BETRIEB

ÿ35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Einstellung: ±1,8 mm D

-Overlay (vorne/hinten)

Einstellung: ±2,0 mm E-

Overlay (hoch/runter)

Einstellung: ±1,5 mm

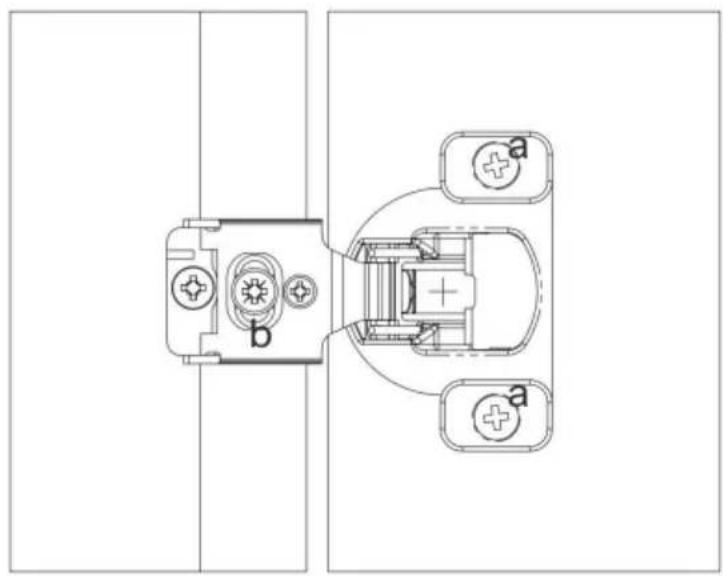

Installationsanleitung

ÿ35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,8 mm

D -Overlay (vorne/hinten)

Einstellung: ±2,0 mm

Installationsanleitung

4*20 SCREWS

4*16 SCREWS

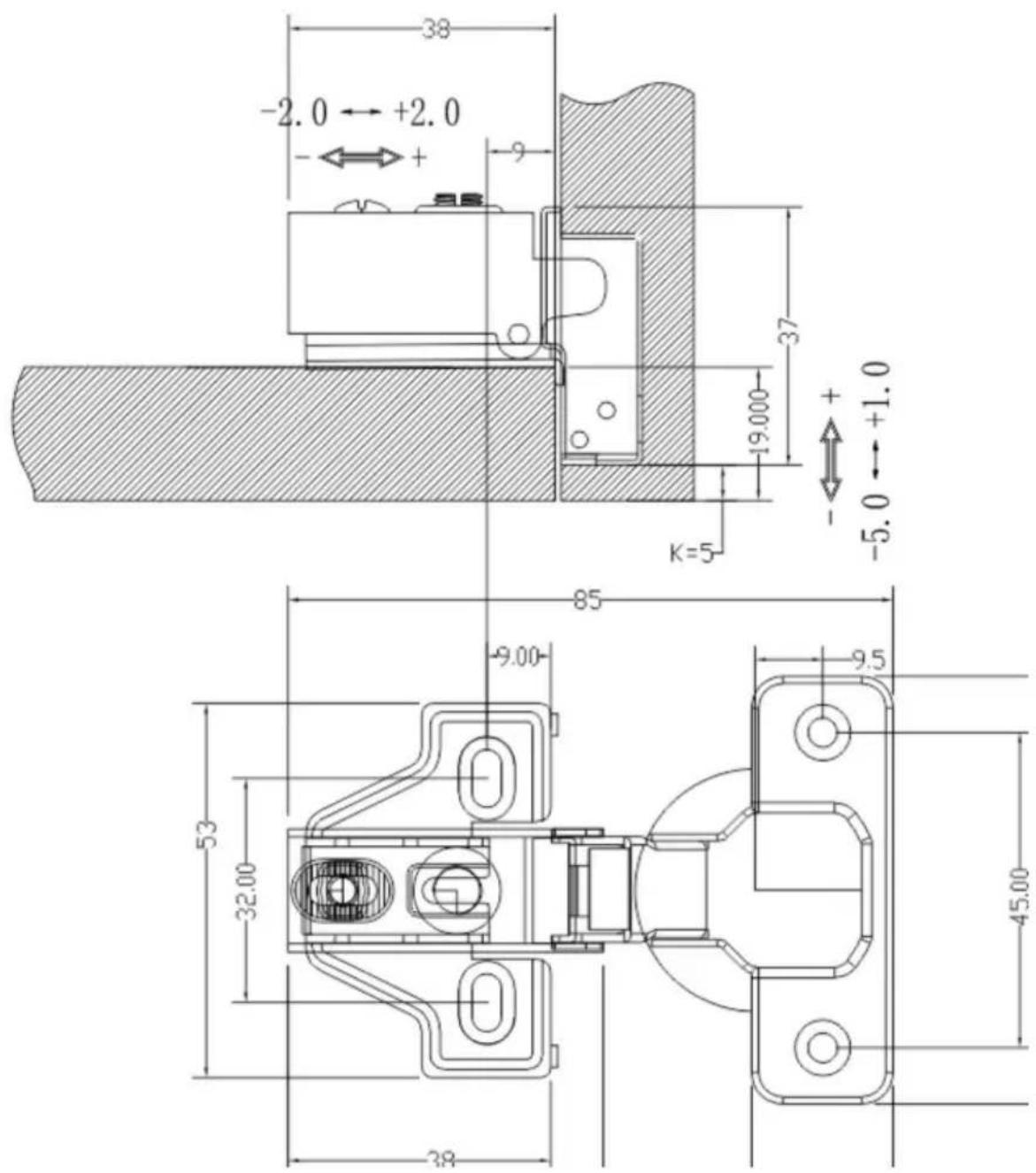

ÿ35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

E- Overlay (hoch/runter)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

C Overlay (links/rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

C Overlay (Links/Rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

C Overlay (Links/Rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP ON EENWEG HYDRAULISCHE BUFFERING SCHARNIEREN

C Overlay (links/rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Aanpassing: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

C Overlay (links/rechts)
