Produkttyp	Scharnier für Schrank mit Soft-Close
Marke	Vevor
Modell	PHS24501-40
Topfdurchmesser	35 mm
Topftiefe	10,5 mm
Topftyp	45
Öffnungswinkel	105°
Oberfläche	vernickelt
Überstand (Overlay)	1/2" (12,7 mm)
K-Wert	3
Maximale dynamische Belastung	7,7 lb / 3,5 kg
Montageart	Face-Frame (Rahmenfront)
Einstellung vorne/hinten	±1,8 mm
Einstellung oben/unten	±2,0 mm
Anzahl Scharniere pro Packung	40
Enthaltene Schrauben	Schrauben 4x16 (120 St.), Schrauben 4x20 (40 St.), optionale Muttern und Schrauben
Hauptmaterial	vernickelter Stahl
Soft-Close	Ja, integrierte Hydraulikdämpfung
Reinigung	Mit einem weichen, trockenen Tuch reinigen. Aggressive Lösungsmittel vermeiden.
Sicherheit	Der Soft-Close verhindert Zuschlagen und reduziert Quetschrisiken.
Ersatzteile und Reparierbarkeit	Ersatzschrauben erhältlich. Der Hydraulikmechanismus ist nicht reparierbar, aber das Scharnier ist austauschbar.
Allgemeine Informationen	Entspricht EU- und US-Standards. Technischer Support unter www.vevor.com/support.

Häufig gestellte Fragen - PHS24501-40 Vevor

Was ist der Unterschied zwischen den Modellen PHS24501-40 und PHS24501-50?

Der Hauptunterschied ist die Anzahl der enthaltenen Scharniere: Modell -40 enthält 40 Scharniere, während -50 50 Scharniere enthält. Die technischen Eigenschaften sind identisch.

Wie stelle ich den Überstand des Scharniers ein?

Verwenden Sie die Einstellschraube vorne/hinten (D), um den Überstand um ±1,8 mm anzupassen. Drehen Sie die Schraube im Uhrzeigersinn, um den Überstand zu vergrößern, gegen den Uhrzeigersinn, um ihn zu verringern.

Sind diese Scharniere für Massivholztüren geeignet?

Ja, sie sind für Schränke mit Face-Frame konzipiert. Die maximale Belastung von 3,5 kg pro Scharnier ist für die meisten Standard-Holztüren geeignet.

Wie stelle ich die Türhöhe ein?

Die Höhenverstellung (E) erfolgt mit der dafür vorgesehenen Schraube. Der Einstellbereich beträgt ±2,0 mm. Drehen Sie die Schraube im Uhrzeigersinn, um die Tür zu heben, gegen den Uhrzeigersinn, um sie zu senken.

Benötige ich ein Spezialwerkzeug zur Montage dieser Scharniere?

Nein, eine einfache Bohrmaschine und ein Schraubendreher genügen. Die Montageschrauben (4x16 und 4x20) sind im Lieferumfang enthalten. Für eine präzise Ausrichtung wird eine Bohrschablone empfohlen.

Funktioniert der Soft-Close bei allen Türen?

Ja, der integrierte Hydraulikmechanismus dämpft das Schließen unabhängig von der Geschwindigkeit. Stellen Sie sicher, dass die Tür nicht zu schwer ist (max. 3,5 kg pro Scharnier).

Können diese Scharniere an Türen ohne Face-Frame verwendet werden?

Nein, sie sind speziell für Schränke mit Face-Frame (Rahmenfront) ausgelegt. Für rahmenlose Schränke wählen Sie das Clip-Modell (z. B. PHS25101).

Wie reinige ich die Scharniere?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Vermeiden Sie abrasive Produkte oder Lösungsmittel, die die vernickelte Oberfläche beschädigen könnten.

Was tun, wenn ein Scharnier nicht mehr sanft schließt?

Überprüfen Sie, ob die Einstellschraube nicht zu fest angezogen ist und ob die Tür ausgerichtet ist. Wenn das Problem bestehen bleibt, könnte das Scharnier defekt sein; kontaktieren Sie den Vevor-Support für einen Austausch.

Garantie und technischer Support?

Vevor bietet eine elektronische Garantie. Bei Fragen besuchen Sie www.vevor.com/support oder kontaktieren Sie den Vertreter in Großbritannien: 60329 Frankfurt am Main.

BEDIENUNGSANLEITUNG PHS24501-40 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SCHRANKSCHARNIERE

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankscharniere

MODELL: MODELL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

ÿ35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Modell	PHS23601
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
(K)	5
Überlagerung	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23601-60
1		SCHARNIERE	60
2		4*16 SCHRAUBEN	12*30=360

ÿ35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

Modell	PHS25001
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	Vollständige Überlagerung
(K)	5
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Code	Bild	Name	PHS25001-60
1		SCHARNIERE	60
2		4*16SCHRAUBEN	8*30=240
3		NÜSSE(Optional)	4*30=120
4		SCHRAUBEN(Optional)	4*30=120

ÿ35 CLIP ON EINWEG (3D) SECHSFACH EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS23701
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23701-50	PHS23701-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	10*25=250 10*20=200

ÿ35 CLIP ON EINWEG (2D) VIERWEGE EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS25101
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS25101-50	PHS25101-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	8*25=200	8*20=160

ÿ35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Modell	PHS25201
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Codebild		Name	PHS25201-60	PHS25201-30	PHS25201-20
1		SCHARNIERE	60	40	20
2		4*16SCHRAUBEN	6*30=180 6*15=90		6*10=60
3		4*20SCHRAUBEN	2*30=60	2*15=30	2*10=20
3		NÜSSE(Optional)	4*30=120 4*15=60		4*10=40
4		SCHRAUBEN(Optional)	4*30=120 4*15=60		4*10=40

ÿ35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN

SCHARNIERE

Modell	PHS24501
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7 / 3,5

Stückliste
Code	Bild	Bezeichnung	PHS24501-50	PHS24501-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBEN	4*25=150	4*20=120
3		4*20SCHRAUBEN	2*25=50	2*20=40
4		NÜSSE(Optional)	4*25=100	4*20=80
		SCHRAUBEN(Optional)	4*25=100	4*20=805

BETRIEB

ÿ35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Einstellung: ±1,8 mm D

-Overlay (vorne/hinten)

Einstellung: ±2,0 mm E-

Overlay (hoch/runter)

Einstellung: ±1,5 mm

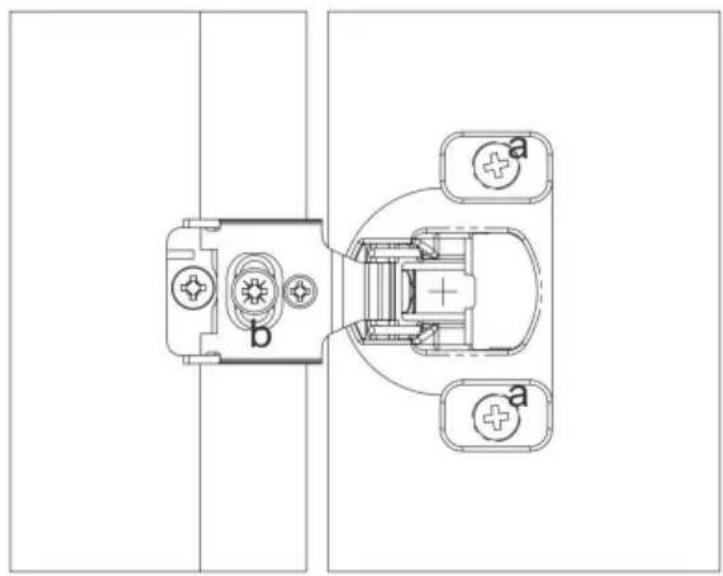

Installationsanleitung

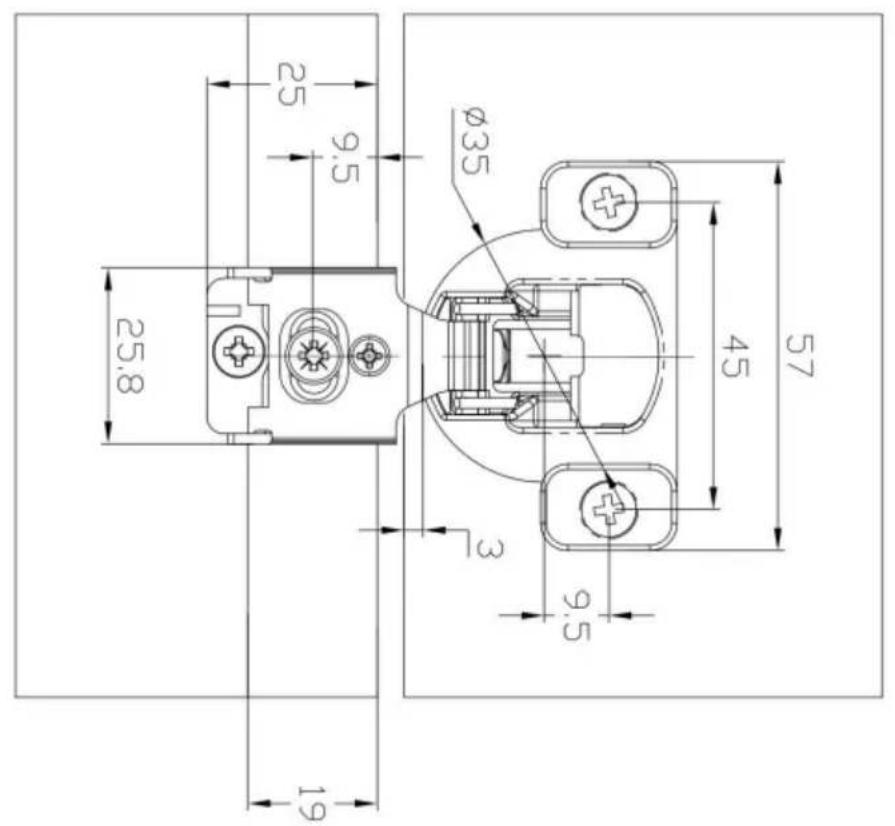

ÿ35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,8 mm

D -Overlay (vorne/hinten)

Einstellung: ±2,0 mm

Installationsanleitung

4*20 SCREWS

4*16 SCREWS

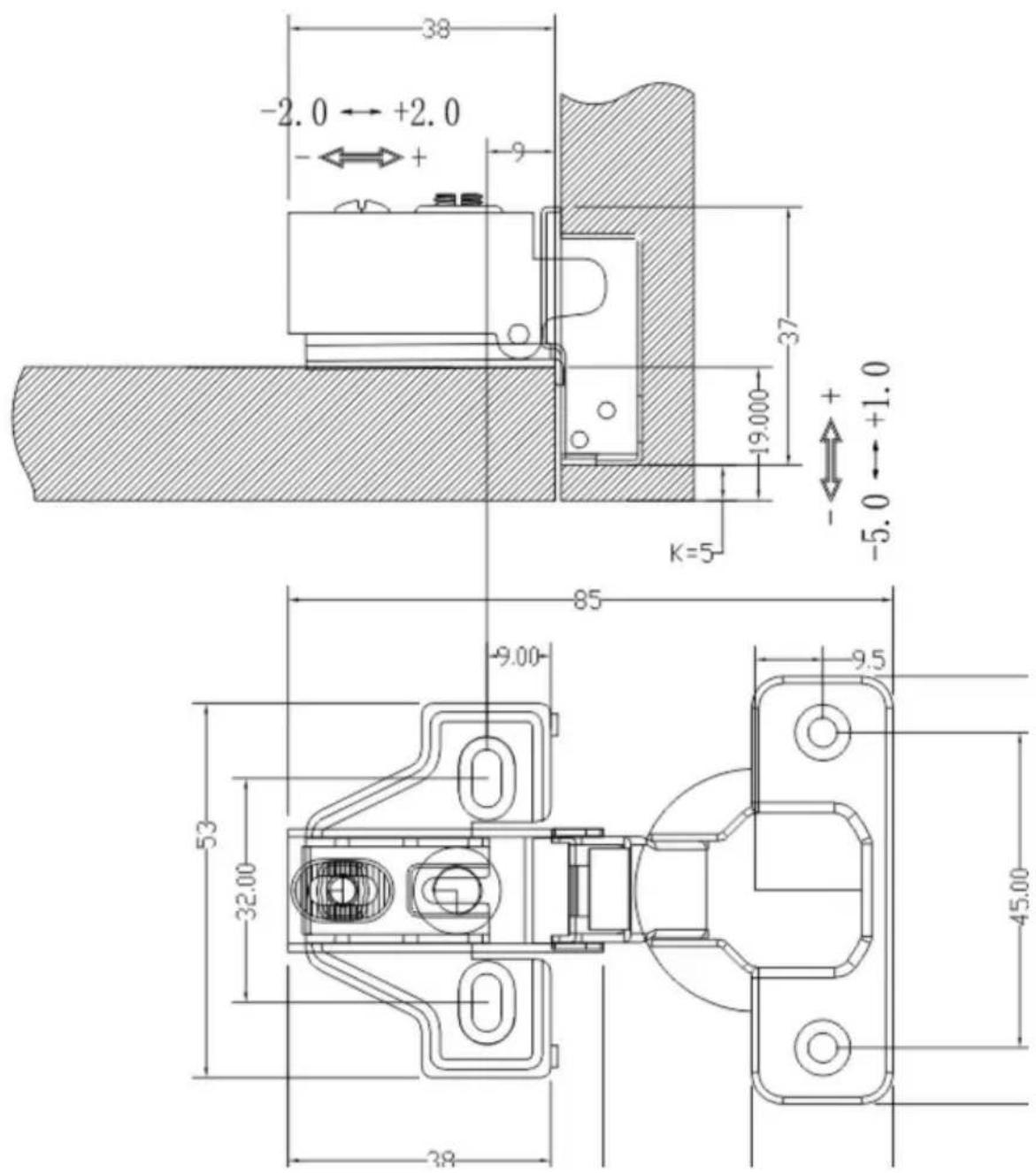

ÿ35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

E- Overlay (hoch/runter)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

C Overlay (links/rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

C Overlay (Links/Rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

C Overlay (Links/Rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP ON EENWEG HYDRAULISCHE BUFFERING SCHARNIEREN

C Overlay (links/rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Aanpassing: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

C Overlay (links/rechts)
