Produkttyp	Scharniere für Schränke
Marke	Vevor
Modell	PHS25101-40
Topfdurchmesser	35 mm
Topftiefe	10,6 mm
Öffnungswinkel	100°
Überlappung (K)	5 mm (vollständige Abdeckung)
Oberfläche	vernickelt
Maximale dynamische Tragfähigkeit	7,5 kg pro Scharnier
Einstellungen	2 Achsen: vorne/hinten (±1,0 mm), oben/unten (±3,0 mm)
Dämpfungstyp	Hydraulisch mit Sanftschließung
Stückzahl pro Paket	40 Scharniere und 160 Schrauben (4x16 mm)
Material	vernickelter Stahl
Empfohlene Verwendung	Schränke, Möbeltüren
Pflege	Mit einem weichen, trockenen Tuch reinigen
Installation	Bohren eines 35 mm Lochs, Befestigung mit mitgelieferten Schrauben
Referenz	PHS25101-40

Häufig gestellte Fragen - PHS25101-40 Vevor

Wie stelle ich die Überlappung vorne/hinten an diesen Scharnieren ein?

Verwenden Sie die Einstellschraube D (vorne/hinten) am Arm. Drehen Sie sie im Uhrzeigersinn, um die Überlappung zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Der Verstellbereich beträgt ±1,0 mm.

Wie stelle ich die Höhenposition der Tür ein?

Verwenden Sie die Einstellschraube E (oben/unten) am Arm. Drehen Sie sie, um die Höhe der Tür anzupassen. Der Verstellbereich beträgt ±3,0 mm.

Was ist das grundlegende Installationsverfahren?

Bohren Sie ein Loch mit 35 mm Durchmesser in die Tür in der Tiefe, die dem Topf entspricht (10,6 mm). Setzen Sie den Scharniertopf in das Loch ein und befestigen Sie ihn mit den mitgelieferten Schrauben (4x16 mm). Schrauben Sie dann die Montageplatte auf den Rahmen und rasten Sie das Scharnier ein.

Sind diese Scharniere mit Glastüren kompatibel?

Nein, diese Scharniere sind für Türen aus Holz oder ähnlichen Materialien ausgelegt. Für Glas verwenden Sie spezielle Scharniere.

Wie pflege ich die Vevor PHS25101-40 Scharniere?

Reinigen Sie sie regelmäßig mit einem weichen, trockenen Tuch. Vermeiden Sie scheuernde Reinigungsmittel, die die vernickelte Oberfläche beschädigen könnten.

Was tun, wenn das Schließen zu schnell oder zu langsam erscheint?

Diese Scharniere haben keine Einstellung der Dämpfungsgeschwindigkeit. Stellen Sie sicher, dass die Tür richtig ausgerichtet ist und die Schrauben fest angezogen sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Welche Garantie haben diese Scharniere?

Besuchen Sie www.vevor.com/support für Details zur elektronischen Garantie und technischen Unterstützung.

Wie viele Scharniere werden pro Tür empfohlen?

Im Allgemeinen wird empfohlen, zwei Scharniere pro Tür zu verwenden, um eine gleichmäßige Lastverteilung zu gewährleisten. Bei schwereren Türen fügen Sie ein drittes Scharnier hinzu.

Kann ich diese Scharniere für eine teilweise Überlappung verwenden?

Nein, dieses Modell (PHS25101-40) ist für eine vollständige Überlappung (vollständige Abdeckung der Tür über den Rahmen) ausgelegt. Wählen Sie für eine teilweise Überlappung ein passendes Modell.

Was ist der Unterschied zwischen den Modellen PHS25101-40 und PHS23701-40?

Das PHS25101-40 ist ein Modell mit 2D-Einstellung (vorne/hinten und oben/unten), während das PHS23701-40 ein Modell mit 3D-Einstellung (zusätzlich seitliche Einstellung) ist. Beide sind hydraulisch mit Sanftschließung.

BEDIENUNGSANLEITUNG PHS25101-40 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SCHRANKSCHARNIERE

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankscharniere

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor.

Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

35 mm Clip-on-Hydraulik-Einweg-Pufferscharniere

Modell	PHS23601
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
(K)	5
Überlagerung	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23601-60
1		SCHARNIERE	60
2		4*16 SCHRAUBEN	12*30=360

35 mm fest auf Einweg kurzen Armen hydraulische Pufferscharniere

Scharniere

Modell	PHS25001
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	Vollständige Überlagerung
(K)	5
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Code	Bild		Name	PHS25001-60
1			SCHARNIERE	60
2			4*16SCHRAUBEN	8*30=240
3			NÜSSE(Optional)	4*30=120
4			SCHRAUBEN(Optional)	4*30=120

35 mm Clip-on-Einweg (3D) sechsfach einstellbare hydraulische Pufferscharniere

Modell	PHS23701
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23701-50	PHS23701-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	10*25=250 10*20=200

35 mm Clip-on-Einweg (2D) vierwege einstellbare hydraulische Pufferscharniere

Modell	PHS25101
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS25101-50	PHS25101-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	8*25=200	8*20=160

35 mm (3D) 6-fach einstellbare Soft-Close-Scharniere für den Frontrahmen

Modell	PHS25201
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Codebild		Name	PHS25201-60	PHS25201-30	PHS25201-20
1		SCHARNIERE	60	40	20
2		4*16SCHRAUBEN	6*30=180 6*15=90		6*10=60
3		4*20SCHRAUBEN	2*30=60	2*15=30	2*10=20
3		NÜSSE(Optional)	4*30=120 4*15=60		4*10=40
4		SCHRAUBEN(Optional)	4*30=120 4*15=60		4*10=40

35 mm (2D) vierfach einstellbarer Soft-Close-Gesichtsrahmen

Scharniere

Modell	PHS24501
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7 / 3,5

Stückliste
Code	Bild	Bezeichnung	PHS24501-50	PHS24501-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBEN	4*25=150	4*20=120
3		4*20SCHRAUBEN	2*25=50	2*20=40
4		NÜSSE(Optional)	4*25=100	4*20=80
		SCHRAUBEN(Optional)	4*25=100	4*20=805

BETRIEB

35 mm (3D) 6-fach einstellbare Soft-Close-Scharniere für den Frontrahmen

Einstellung: ±1,8 mm D

-Overlay (vorne/hinten)

Einstellung: ±2,0 mm

Overlay (hoch/runter)

Einstellung: ±1,5 mm

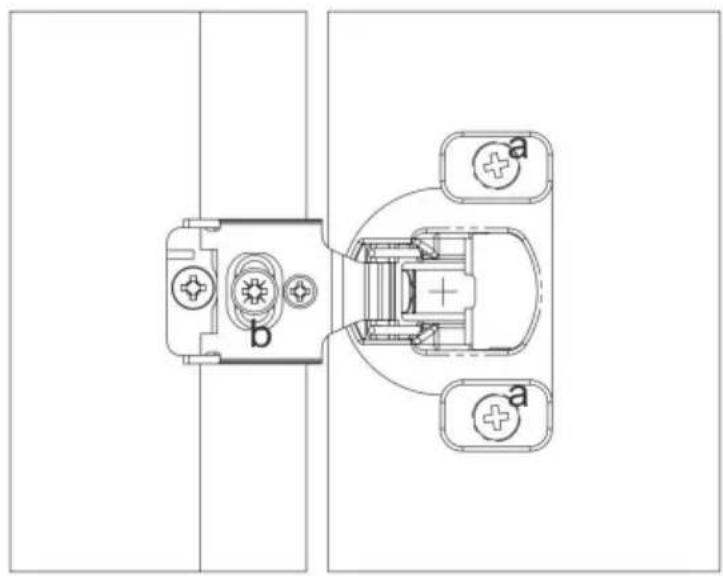

Installationsanleitung für 35(2D) VIERFACH EINSTELLBARE SOFT-CLOSED-GESICHTSRAHMEN SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,8 mm

D -Overlay (vorne/hinten)

Einstellung: ±2,0 mm

Installationsanleitung

4*20 SCHRAUBEN

4*16 SCHRAUBEN

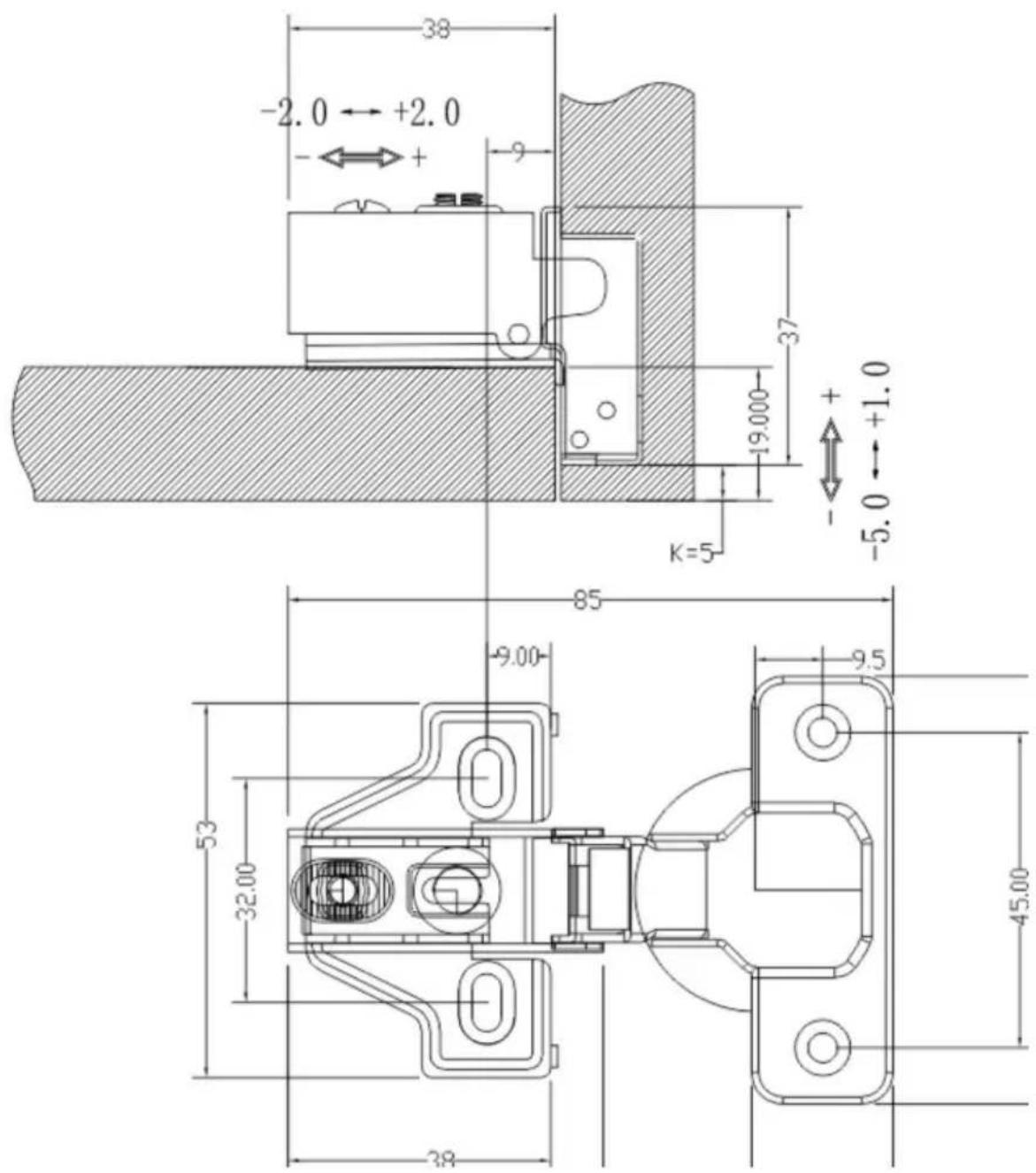

35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER SCHARNIERE

SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

E- Overlay (hoch/runter)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

C Overlay (links/rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

C Overlay (Links/Rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

C Overlay (Links/Rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

35 CLIP ON EINWEG HYDRAULISCHE PUFFERUNG SCHARNIEREN

C-Überlagerung (links/rechts)

Einstellung: ±1,0 mm

D-Überlagerung (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

C-Überlagerung (links/rechts)

C-Überlagerung (links/rechts)
