PHS25101-40 - Zawiasy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zawiasy do szafek
Marka	Vevor
Model	PHS25101-40
Średnica miseczki	35 mm
Głębokość miseczki	10,6 mm
Kąt otwarcia	100°
Zachodzenie (K)	5 mm (pełne zachodzenie)
Wykończenie	Niklowane
Maksymalne obciążenie dynamiczne	7,5 kg na zawias
Regulacje	2 osie: przód/tył (±1,0 mm), góra/dół (±3,0 mm)
Rodzaj tłumienia	Hydrauliczne, ciche zamykanie
Liczba sztuk w opakowaniu	40 zawiasów i 160 śrub (4x16 mm)
Materiał	Stal niklowana
Zalecane zastosowanie	Szafki, drzwi meblowe
Konserwacja	Czyścić miękką, suchą szmatką
Montaż	Wywiercenie otworu 35 mm, mocowanie za pomocą dostarczonych śrub
Numer referencyjny	PHS25101-40

Często zadawane pytania - PHS25101-40 Vevor

Jak wyregulować zachodzenie przód/tył w tych zawiasach?

Użyj śruby regulacyjnej D (przód/tył) znajdującej się na ramieniu. Obróć ją zgodnie z ruchem wskazówek zegara, aby zwiększyć zachodzenie, przeciwnie do ruchu wskazówek zegara, aby je zmniejszyć. Zakres regulacji wynosi ±1,0 mm.

Jak wyregulować położenie góra/dół drzwi?

Użyj śruby regulacyjnej E (góra/dół) na ramieniu. Obróć ją, aby dostosować wysokość drzwi. Zakres regulacji wynosi ±3,0 mm.

Jaka jest podstawowa procedura montażu?

Wywierć otwór o średnicy 35 mm w drzwiach na głębokość odpowiadającą miseczce (10,6 mm). Włóż miseczkę zawiasu do otworu i przymocuj ją za pomocą dostarczonych śrub (4x16 mm). Następnie przykręć płytę montażową do ramy i zatrzaśnij zawias.

Czy te zawiasy są kompatybilne z drzwiami szklanymi?

Nie, te zawiasy są przeznaczone do drzwi drewnianych lub podobnych materiałów. Do szkła należy używać specjalnych zawiasów.

Jak konserwować zawiasy Vevor PHS25101-40?

Regularnie czyścić miękką, suchą szmatką. Unikać produktów ściernych, które mogą uszkodzić niklowane wykończenie.

Co zrobić, jeśli zamykanie wydaje się zbyt szybkie lub zbyt wolne?

Te zawiasy nie mają regulacji prędkości tłumienia. Upewnij się, że drzwi są prawidłowo wypoziomowane, a śruby są dobrze dokręcone. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.

Jaka jest gwarancja na te zawiasy?

Sprawdź stronę www.vevor.com/support, aby uzyskać szczegóły dotyczące gwarancji elektronicznej i pomocy technicznej.

Ile zawiasów zaleca się na drzwi?

Zazwyczaj zaleca się stosowanie dwóch zawiasów na drzwi, aby zapewnić równomierne rozłożenie obciążenia. W przypadku cięższych drzwi dodaj trzeci zawias.

Czy mogę użyć tych zawiasów do częściowego zachodzenia?

Nie, ten model (PHS25101-40) jest przeznaczony do pełnego zachodzenia (całkowitego nakładania się drzwi na ramę). W przypadku częściowego zachodzenia wybierz odpowiedni model.

Jaka jest różnica między modelami PHS25101-40 a PHS23701-40?

Model PHS25101-40 to model z regulacją 2D (przód/tył i góra/dół), natomiast PHS23701-40 to model z regulacją 3D (dodatkowa regulacja boczna). Oba są hydrauliczne z cichym zamykaniem.

INSTRUKCJA OBSŁUGI PHS25101-40 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZAWIASY DO SZAFEK

MODEL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez as stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas ślone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

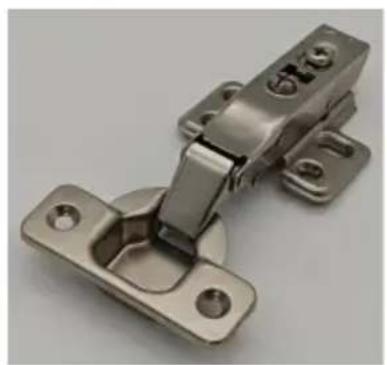

Zawiasy do szafek

MODEL: MODEL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramow

LISTA PARAMETRÓW

Φ35 ZACISK NA JEDNORAZOWE HYDRAULICZNE ZAWIASY BUFOROWANE

Model	PHS23601
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100°
Skończyć	Niklowany
(K)	5
Narzuta	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS23601-60
1		ZAWIASY	60
2		4*16ŚRUBY	12*30=360

Φ35 MOCOWANE NA JEDNORAZOWYCH KRÓTKICH RAMIONACH BUFOROWO-HYDRAULICZNE ZAWIASY

Model	PHS25001
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100°
Skończyć	Niklowany
Narzuta	Pełna nakładka
(K)	5
Maksymalne obciążenie dynamiczne (funty/kg)	7,7/3,5

Lista części
Kod	Zdjęcie	Nazwa	PHS25001-60
1		ZAWIASY	60
2		4*16ŚRUBY	8*30=240
3		ORZECHY(Fakultatywny)	4*30=120
4		ŚRUBY(Fakultatywny)	4*30=120

Φ35 ZACISK JEDNORAZOWY (3D) SZEŚCIOKROTNY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Model	PHS23701
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100
Skończyć	Niklowany
Narzuta	5
(K)	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS23701-50	PHS23701-40
1		ZAWIASY	50	40
2		4*16ŚRUBAS	10*25=250 10*20=200

Φ35 ZACISK JEDNORAZOWY (2D) CZTEROROKIERUNKOWY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Model	PHS25101
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100
Skończyć	Niklowany
Narzuta	5
(K)	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS25101-50	PHS25101-40
1		ZAWIASY	50	40
2		4*16ŚRUBA 8*20=168*25=200S

Φ35(3D) SZEŚCIOKĄTNIE REGULOWANE ZAWIASY RAMY OKIENNEJ Z MIĘKKIM ZAMYKANIEM

Model	PHS25201
Średnica kubka	35
Głębokość kubka	10,5
Wzór kubka	45
Otwór	105
Skończyć	Niklowany
Narzuta	3
(K)	1/2" / 12,7
Maksymalne obciążenie dynamiczne (funty/kg)	7,7/3,5

Lista części
Kod Obrazkowy	Nazwa	PHS25201-60	PHS25201-30	PHS25201-20
1		ZAWIASY	60	40	20
2		4*16ŚRUBY	6*30=180 6*15=90	6*10=60
3		4*20ŚRUBY	2*30=60	2*15=30	2*10=20
3		ORZECHY(Fakultatywny)	4*30=120 4*15=60	4*10=40
4		ŚRUBY(Fakultatywny)	4*30=120 4*15=60	4*10=40

Φ35(2D)CZTEROKIERUNKOWA REGULOWANA RAMKA Z MIĘKKĄ DOMYKAJĄCĄ SIĘ TWARZĄ ZAWIASY

Model	PHS24501
Średnica kubka	35
Głębokość kubka	10,5
Wzór kubka	45
Otwór	105°
Skończyć	Niklowany
Narzuta	3
(K)	1/2" / 12,7
Maksymalne obciążenie dynamiczne (funty/kg)	7,7 / 3,5

Lista części
Kod	Zdjęcie	Nazwa PHS	24501-50 PHS24501-40
1		ZAWIASY	50	40
2		4*16ŚRUBY	4*25=150	4*20=120
3		4*20ŚRUBY	2*25=50	2*20=40
4		ORZECHY(Fakultatywny)	4*25=100	4*20=80
		ŚRUBY(Fakultatywny)	4*25=100	4*20=805

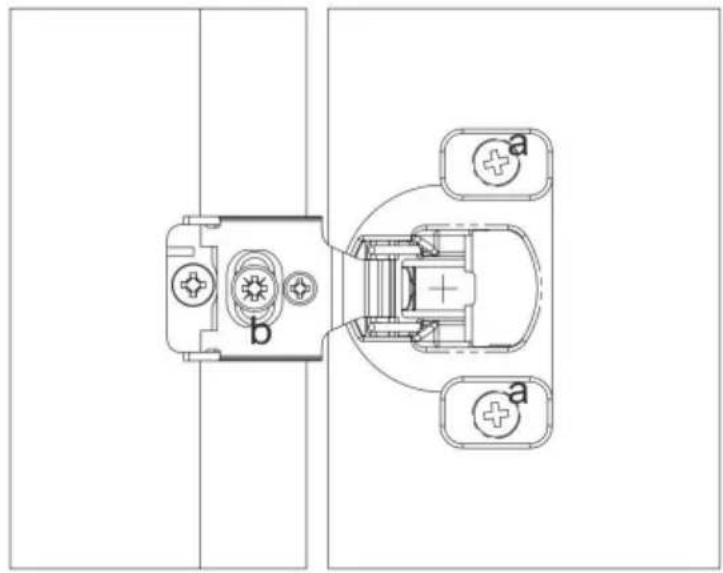

DZIAŁANIE

Φ35(3D) SZEŚCIOKĄTNIE REGULOWANE ZAWIASY RAMY OKIENNEJ Z MIĘKKIM ZAMYKANIEM

Nakładka C (lewa/prawa)

Regulacja: ±1,8 mm D

Overlay (przód/tył)

Regulacja: ±2,0 mm E

Nakładka (góra/dół)

Regulacja: ±1,5 mm

Instrukcje instalacji

Φ35(2D)CZTEROKIERUNKOWA REGULOWANA RAMKA Z MIĘKKĄ DOMYKAJĄCĄ SIĘ TWARZĄ ZAWIASY

Nakładka C (lewa/prawa)

Regulacja: ±1,8 mm D

Overlay (przód/tył)

Regulacja: ±2,0 mm

Instrukcje instalacji

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 ZACISK NA JEDNORAZOWE HYDRAULICZNE ZAWIASY BUFOROWANE

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm E

Nakładka (góra/dół)

Regulacja: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
