PHS24501-40 - Cerniere Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cerniera per armadio con chiusura ammortizzata
Marca	Vevor
Modello	PHS24501-40
Diametro della tazza	35 mm
Profondità della tazza	10,5 mm
Tipo di tazza	45
Angolo di apertura	105°
Finitura	Nichelato
Sovrapposizione (overlay)	1/2" (12,7 mm)
Valore K	3
Carico dinamico massimo	7,7 lb / 3,5 kg
Tipo di montaggio	Telaio frontale (face frame)
Regolazione anteriore/posteriore	±1,8 mm
Regolazione alto/basso	±2,0 mm
Numero di cerniere per confezione	40
Viti incluse	Viti 4x16 (120 pezzi), viti 4x20 (40 pezzi), dadi e viti opzionali
Materiale principale	Acciaio nichelato
Chiusura ammortizzata	Sì, ammortizzatore idraulico integrato
Manutenzione	Pulire con un panno morbido e asciutto. Evitare solventi aggressivi.
Sicurezza	La chiusura ammortizzata evita i colpi e riduce i rischi di pizzicamento.
Parti di ricambio e riparabilità	Viti di ricambio disponibili. Il meccanismo idraulico non è riparabile, ma la cerniera è sostituibile.
Informazioni generali	Conforme alle norme UE e USA. Assistenza tecnica disponibile su www.vevor.com/support.

Domande frequenti - PHS24501-40 Vevor

Qual è la differenza tra i modelli PHS24501-40 e PHS24501-50?

La differenza principale è il numero di cerniere incluse: il modello -40 contiene 40 cerniere, mentre il -50 ne contiene 50. Le caratteristiche tecniche sono identiche.

Come regolare la sovrapposizione della cerniera?

Utilizzare la vite di regolazione anteriore/posteriore (D) per regolare la sovrapposizione di ±1,8 mm. Girare la vite in senso orario per aumentare la sovrapposizione, antiorario per diminuirla.

Queste cerniere sono adatte per ante di armadio in legno massello?

Sì, sono progettate per armadi con telaio frontale (face frame). Il carico massimo di 3,5 kg per cerniera è adatto alla maggior parte delle ante in legno standard.

Come regolare l'altezza dell'anta?

La regolazione alto/basso (E) si effettua con la vite prevista a tale scopo. La gamma di regolazione è di ±2,0 mm. Girare la vite in senso orario per alzare l'anta, antiorario per abbassarla.

È necessario un attrezzo speciale per installare queste cerniere?

No, bastano un semplice trapano e un cacciavite. Le viti di montaggio (4x16 e 4x20) sono fornite. Si consiglia una dima di foratura per un allineamento preciso.

La chiusura ammortizzata funziona su tutte le ante?

Sì, il meccanismo idraulico integrato ammortizza la chiusura indipendentemente dalla velocità. Assicurarsi che l'anta non sia troppo pesante (max 3,5 kg per cerniera).

Si possono usare queste cerniere con ante senza telaio frontale?

No, sono specificamente progettate per armadi con telaio frontale (face frame). Per armadi senza telaio, scegliere il modello a clip (ad esempio PHS25101).

Come pulire le cerniere?

Utilizzare un panno morbido e asciutto per rimuovere la polvere. Evitare prodotti abrasivi o solventi che potrebbero danneggiare la finitura nichelata.

Cosa fare se una cerniera non si chiude più morbidamente?

Verificare che la vite di regolazione non sia troppo serrata e che l'anta non sia disallineata. Se il problema persiste, la cerniera potrebbe essere difettosa; contattare il supporto Vevor per una sostituzione.

Garanzia e supporto tecnico?

Vevor offre una garanzia elettronica. Per qualsiasi domanda, visitare www.vevor.com/support o contattare il rappresentante nel Regno Unito: 60329 Francoforte sul Meno.

MANUALE UTENTE PHS24501-40 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CERNIERE PER MOBILI

MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Cerniere per mobili

MODELLO: MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Codice articolo: PHS23601-60

Codice articolo: PHS25001-60

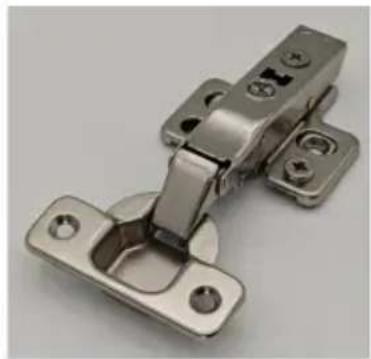

Codice articolo: PHS23701-40/50

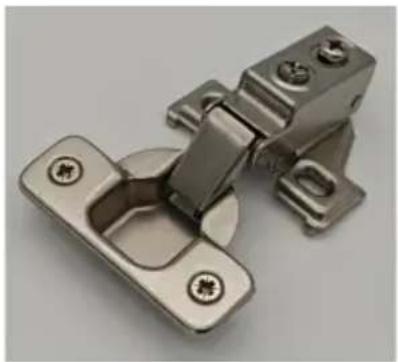

Modello PHS24501-40/50

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Modello	Numero di modello: PHS23601
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
(il)	5
Sovrapposizione	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS23601-60
1		CERNIERE	60
2		4*16VITI	12*30=360

ÿ35 FISSATO SU BRACCI CORTI MONODIREZIONALI AMMORTIZZATORE IDRAULICO CERNIERE

Modello	Codice articolo: PHS25001
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
Sovrapposizione	Sovrapposizione completa
(il)	5
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS25001-60
1		CERNIERE	60
2		4*16VITI	8*30=240
3		NOCI(Opzionale)	4*30=120
4		VITI(Opzionale)	4*30=120

ÿ35 CLIP ON UNIDIREZIONALE (3D) IDRAULICO REGOLABILE A SEI VIE CERNIERE TAMPONATE

Modello	Numero di modello: PHS23701
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Numero di modello: PHS23701-50	Numero di modello: PHS23701-40
1		CERNIERE	50	40
2		4*16VITES	10*25=250 10*20=200

ÿ35 CLIP ON UNIDIREZIONALE (2D) IDRAULICO REGOLABILE A QUATTRO VIE CERNIERE TAMPONATE

Modello	Codice articolo: PHS25101
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	PHS25101-50	PHS25101-40
1		CERNIERE	50	40
2		4*16VITES	8*25=200	8*20=160

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Modello	Codice articolo: PHS25201
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice Immagine	Nome	Codice articolo: PHS25201-60	Codice articolo: PHS25201-30	Codice articolo: PHS25201-20
1		CERNIERE	60	40	20
2		4*16VITI	6*30=180 6*15=90	6*10=60
3		4*20VITI	2*30=60	2*15=30	2*10=20
3		NOCI(Opzionale)	4*30=120 4*15=60	4*10=40
4		VITI(Opzionale)	4*30=120 4*15=60	4*10=40

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Modello	Numero di modello; PHS24501
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105°
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7 / 3.5

Elenco delle parti
Codice	Immagine	Nome PHS	24501-50 PHS2450	1-40
1		CERNIERE	50	40
2		4*16VITI	4*25=150	4*20=120
3		4*20VITI	2*25=50	2*20=40
4		NOCI(Opzionale)	4*25=100	4*20=80
5		VITI(Opzionale)		4*20=804*25=100

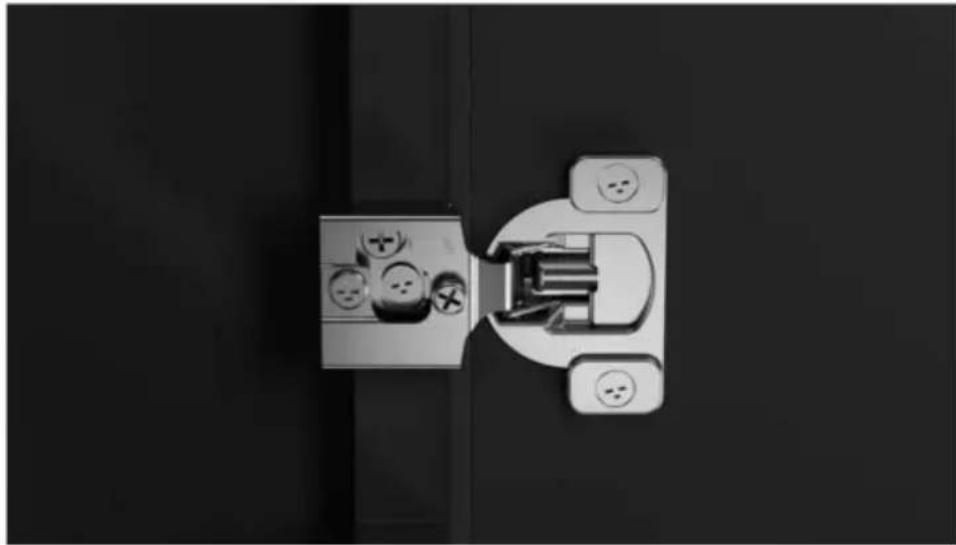

OPERAZIONE

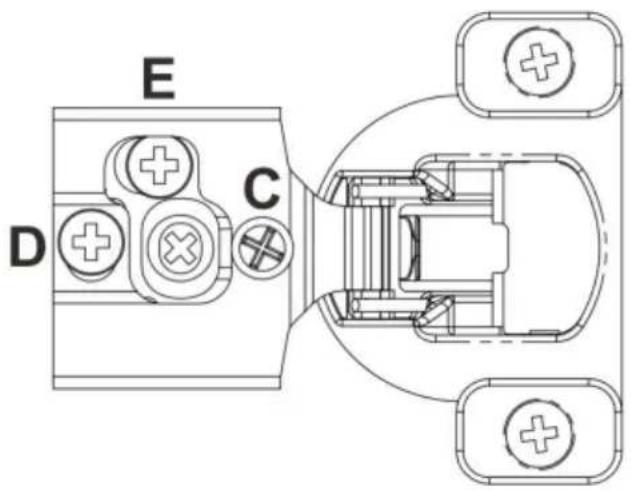

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

E Overlay (su/giù)

Regolazione: ±1,5 mm

Istruzioni per l'installazione

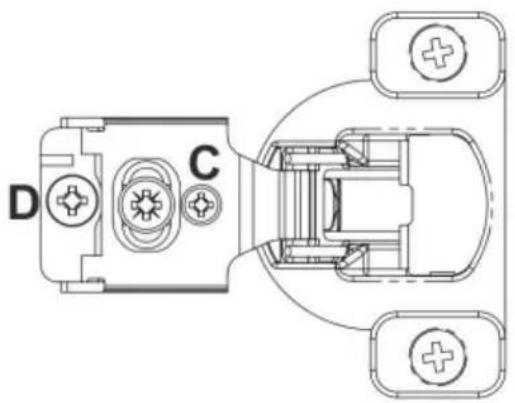

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

Istruzioni per l'installazione

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

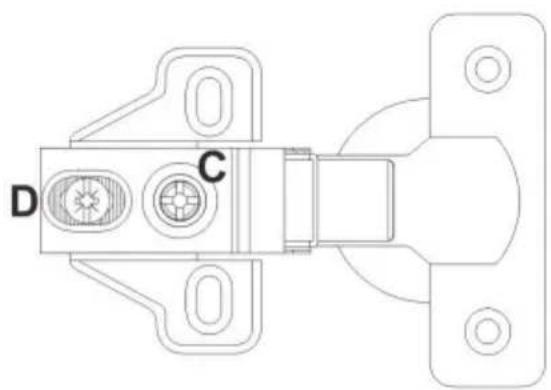

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

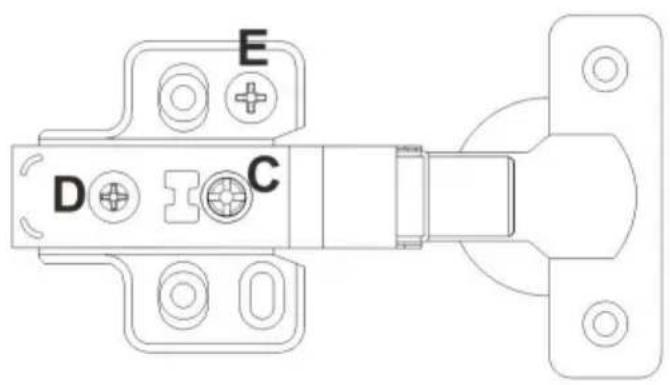

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm E

Overlay (su/giù)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

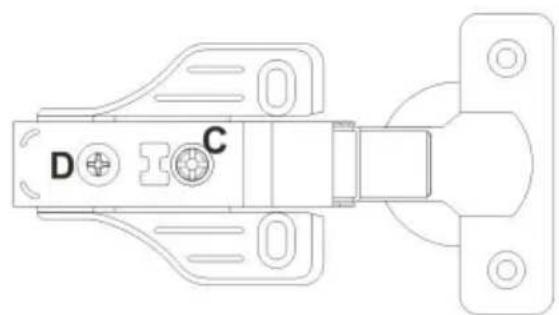

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19
