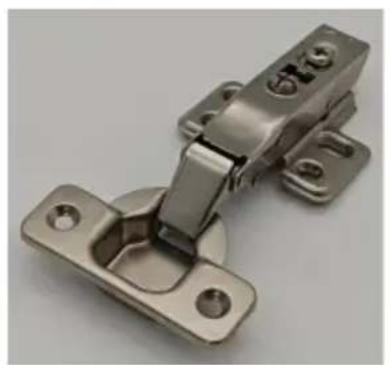

Type de produit	Charnière d'armoire à fermeture douce
Marque	Vevor
Modèle	PHS24501-40
Diamètre de la tasse	35 mm
Profondeur de la tasse	10,5 mm
Type de tasse	45
Angle d'ouverture	105°
Finition	Nickelé
Superposition (overlay)	1/2" (12,7 mm)
Valeur K	3
Charge dynamique maximale	7,7 lb / 3,5 kg
Type de montage	Cadre de face (face frame)
Réglage avant/arrière	±1,8 mm
Réglage haut/bas	±2,0 mm
Nombre de charnières par paquet	40
Vis incluses	Vis 4x16 (120 pièces), vis 4x20 (40 pièces), écrous et vis optionnels
Matériau principal	Acier nickelé
Fermeture douce	Oui, amortissement hydraulique intégré
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les solvants agressifs.
Sécurité	La fermeture douce évite les claquements et réduit les risques de pincement.
Pièces détachées et réparabilité	Vis de rechange disponibles. Le mécanisme hydraulique n'est pas réparable, mais la charnière est remplaçable.
Informations générales	Conforme aux normes de l'UE et des États-Unis. Assistance technique disponible sur www.vevor.com/support.

FOIRE AUX QUESTIONS - PHS24501-40 Vevor

Quelle est la différence entre les modèles PHS24501-40 et PHS24501-50 ?

La différence principale est le nombre de charnières incluses : le modèle -40 contient 40 charnières, tandis que le -50 en contient 50. Les caractéristiques techniques sont identiques.

Comment ajuster la superposition de la charnière ?

Utilisez la vis de réglage avant/arrière (D) pour ajuster la superposition de ±1,8 mm. Tournez la vis dans le sens horaire pour augmenter la superposition, antihoraire pour la diminuer.

Est-ce que ces charnières conviennent pour des portes d'armoire en bois massif ?

Oui, elles sont conçues pour des armoires à cadre de face (face frame). La charge maximale de 3,5 kg par charnière est adaptée à la plupart des portes en bois standard.

Comment régler la hauteur de la porte ?

Le réglage haut/bas (E) s'effectue avec la vis prévue à cet effet. La plage de réglage est de ±2,0 mm. Tournez la vis dans le sens horaire pour monter la porte, antihoraire pour la descendre.

Faut-il un outil spécial pour installer ces charnières ?

Non, une simple perceuse et un tournevis suffisent. Les vis de montage (4x16 et 4x20) sont fournies. Un gabarit de perçage est recommandé pour un alignement précis.

La fermeture douce fonctionne-t-elle sur toutes les portes ?

Oui, le mécanisme hydraulique intégré amortit la fermeture quelle que soit la vitesse. Assurez-vous que la porte n'est pas trop lourde (max 3,5 kg par charnière).

Peut-on utiliser ces charnières avec des portes sans cadre de face ?

Non, elles sont spécifiquement conçues pour les armoires à cadre de face (face frame). Pour les armoires sans cadre, choisissez le modèle à clip (par exemple PHS25101).

Comment nettoyer les charnières ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits abrasifs ou les solvants qui pourraient endommager le fini nickelé.

Que faire si une charnière ne ferme plus en douceur ?

Vérifiez que la vis de réglage n'est pas trop serrée et que la porte n'est pas désalignée. Si le problème persiste, la charnière peut être défectueuse ; contactez le support Vevor pour un remplacement.

Garantie et support technique ?

Vevor offre une garantie électronique. Pour toute question, rendez-vous sur www.vevor.com/support ou contactez le représentant au Royaume-Uni : 60329 Francfort-sur-le-Main.

MODE D'EMPLOI PHS24501-40 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CHARNIÈRES D'ARMOIRE

MODÈLE : PHS25101-40/PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Charnières d'armoire

MODÈLE : MODÈLE : PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

LISTE DES PARAMÈTRES

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Modèle	PHS23601
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
(K)	5
Recouvrir	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23601-60
1		CHARNIÈRES	60
2		4*16VIS	12*30=360

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Modèle	PHS25001
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	Superposition complète
(K)	5
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Code	Image	Nom	PHS25001-60
1		CHARNIÈRES	60
2		4*16VIS	8*30=240
3		NOIX(Facultatif)	4*30=120
4		VIS(Facultatif)	4*30=120

Φ35 CLIP ON UNIQUE (3D) SIX VOIES RÉGLABLES HYDRAULIQUES CHARNIÈRES TAMPONNANTES

Modèle	PHS23701
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23701-50	PHS23701-40
1		CHARNIÈRES	50	40
2		4*16VIS 10*25=250 S	10*20=200

Φ35 CLIP SUR UNE VOIE (2D) QUATRE VOIES RÉGLABLE HYDRAULIQUE CHARNIÈRES TAMPONNANTES

Modèle	PHS25101
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS25101-50	PHS25101-40
1		CHARNIÈRES	50	40
2		4*16VIS 8*25=200S		8*20=160

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

Modèle	PHS25201
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Image de code		Nom	PHS25201-60	PHS25201-30	PHS25201-20
1		CHARNIÈRES	60	40	20
2		4*16VIS	6*30=180 6*	15=90	6*10=60
3		4*20VIS	2*30=60	2*15=30	2*10=20
3		NOIX(Facultatif)	4*30=120 4*	15=60	4*10=40
4		VIS(Facultatif)	4*30=120 4*	15=60	4*10=40

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D)

CHARNIÈRES

Modèle	PHS24501
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7 / 3,5

Liste des pièces
Code	Image	Nom PHS24501-50 PHS24501-40
1		CHARNIÈRES	50	40
2		4*16VIS	4*25=150	4*20=120
3		4*20VIS	2*25=50	2*20=40
4		NOIX(Facultatif)	4*25=100	4*20=80

5 4*25=100

VIS(Facultatif)

4*20=80

OPÉRATION

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

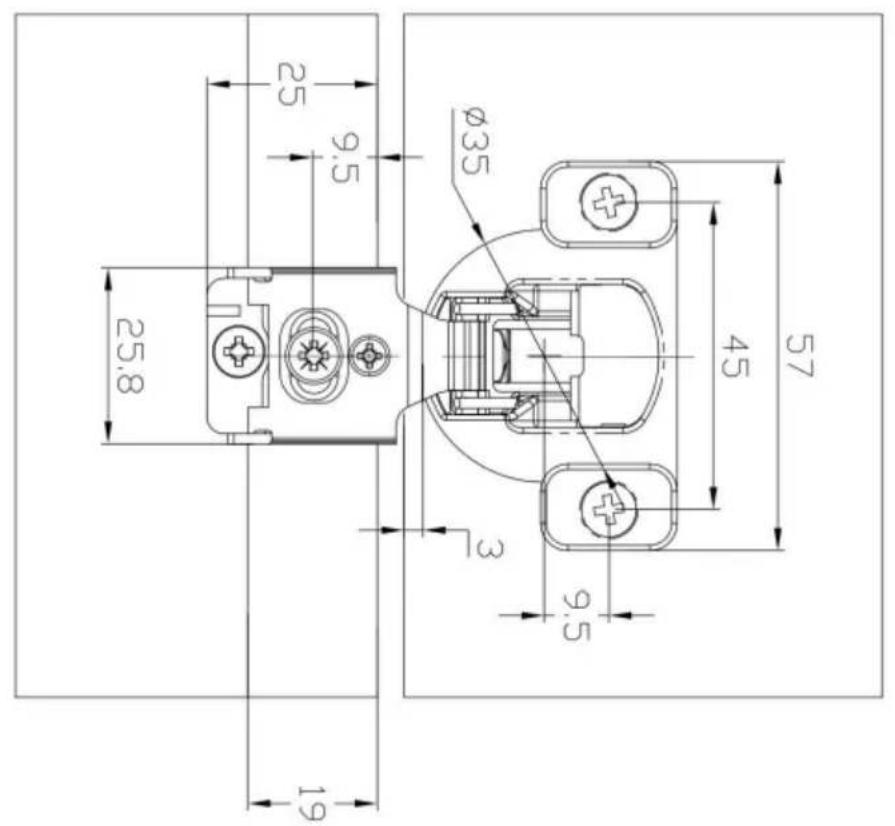

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm de

superposition E (haut/bas)

Réglage : ±1,5 mm

Instructions d'installation

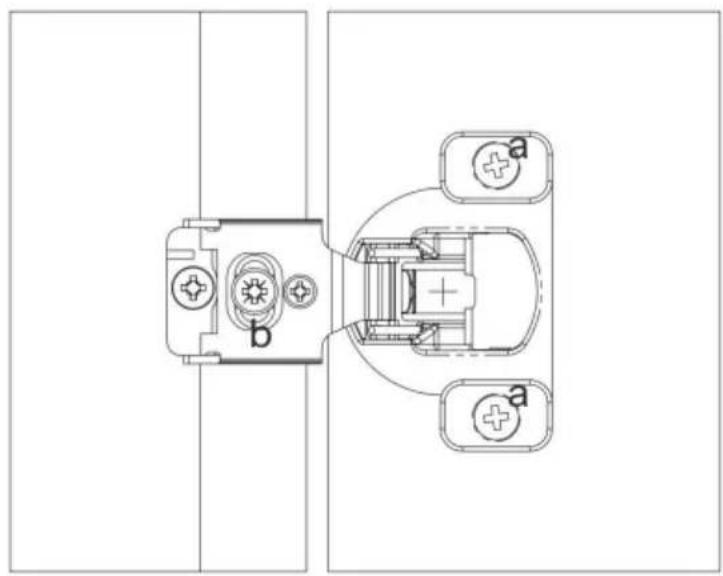

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D) CHARNIÈRES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

Instructions d'installation

4*20 SCREWS

4*16 SCREWS

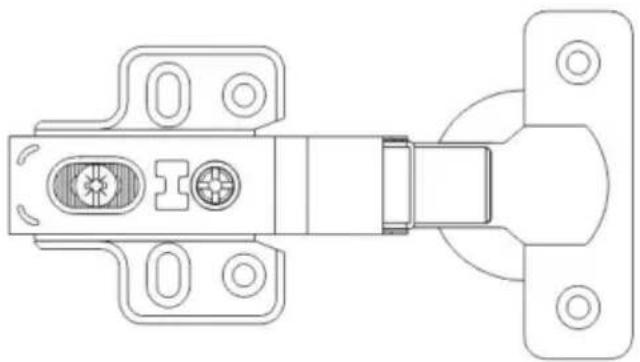

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

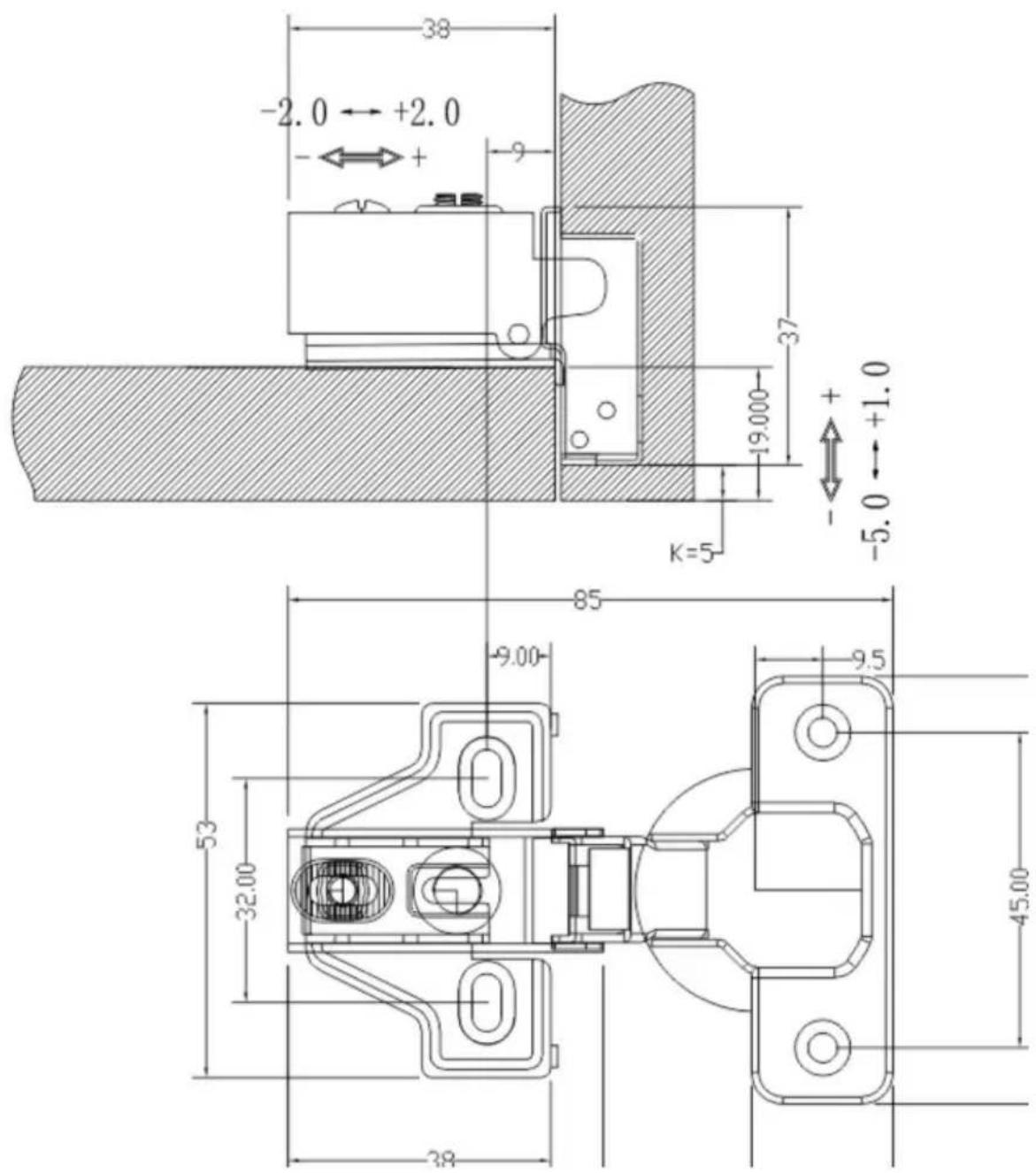

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm E

Overlay (haut/bas)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
