PHS25001-60 - Charnières Vevor - Notice d'utilisation et mode d'emploi gratuit

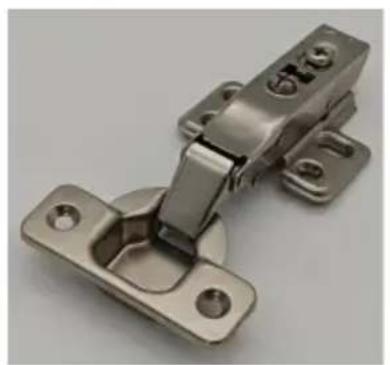

Type de produit	Charnière d’armoire hydraulique à clip unidirectionnel
Marque	Vevor
Modèle	PHS25001-60
Nombre de pièces	60 charnières
Diamètre de la tasse	35 mm
Profondeur de la tasse	10,6 mm
Type de tasse	45
Angle d'ouverture	100°
Finition	Nickelé
Superposition	Complète
Facteur K	5
Charge dynamique max.	7,7 lb / 3,5 kg
Réglage avant/arrière (D)	±1,0 mm
Réglage haut/bas (E)	±2,0 mm
Vis fournies	240 vis 4x16 mm
Écrous facultatifs	120 pièces
Vis facultatives	120 pièces
Type d'installation	Fixation sur sens unique, bras courts, amorti hydraulique
Utilisation prévue	Armoires de cuisine, meubles
Entretien	Nettoyer avec un chiffon sec, éviter les solvants agressifs

FOIRE AUX QUESTIONS - PHS25001-60 Vevor

Comment régler la profondeur de la charnière PHS25001-60 ?

Utilisez la vis de réglage avant/arrière (D) pour ajuster le débord. La plage de réglage est de ±1,0 mm. Tournez la vis dans le sens approprié à l'aide d'un tournevis.

Quel est l'angle d'ouverture maximal de cette charnière ?

L'angle d'ouverture est de 100°, ce qui permet une ouverture standard pour les portes d'armoire.

La charnière est-elle compatible avec une porte à superposition complète ?

Oui, le modèle PHS25001-60 est conçu pour une superposition complète (full overlay). Le facteur K est de 5.

Quelle est la charge maximale que peut supporter cette charnière ?

La charge dynamique maximale est de 7,7 lb (3,5 kg) par charnière. Pour des portes plus lourdes, utilisez plusieurs charnières.

Comment installer la charnière sur une porte d'armoire ?

Percez un trou de 35 mm de diamètre à 10,6 mm de profondeur pour la tasse. Fixez la base de la charnière sur le cadre à l'aide des vis 4x16 mm fournies. Ensuite, clipsez le bras sur la base.

Puis-je régler la hauteur de la porte après installation ?

Oui, la charnière offre un réglage haut/bas (E) de ±2,0 mm. Ajustez la vis correspondante pour aligner la porte.

Que faire si la porte ne se ferme pas correctement ?

Vérifiez d'abord l'alignement de la porte avec les réglages D et E. Assurez-vous que les vis sont bien serrées. Si le problème persiste, le mécanisme hydraulique peut nécessiter un remplacement.

Cette charnière est-elle livrée avec des vis de fixation ?

Oui, le lot de 60 charnières inclut 240 vis 4x16 mm. Des écrous et des vis supplémentaires sont fournis en option.

Comment nettoyer et entretenir la charnière ?

Essuyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs qui pourraient endommager le revêtement nickelé.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou directement via le code QR sur l'emballage.

MODE D'EMPLOI PHS25001-60 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CHARNIÈRES D'ARMOIRE

MODÈLE : PHS25101-40/PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Charnières d'armoire

MODÈLE : MODÈLE : PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

LISTE DES PARAMÈTRES

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Modèle	PHS23601
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
(K)	5
Recouvrir	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23601-60
1		CHARNIÈRES	60
2		4*16VIS	12*30=360

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Modèle	PHS25001
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	Superposition complète
(K)	5
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Code	Image	Nom	PHS25001-60
1		CHARNIÈRES	60
2		4*16VIS	8*30=240
3		NOIX(Facultatif)	4*30=120
4		VIS(Facultatif)	4*30=120

Φ35 CLIP ON UNIQUE (3D) SIX VOIES RÉGLABLES HYDRAULIQUES CHARNIÈRES TAMPONNANTES

Modèle	PHS23701
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23701-50	PHS23701-40
1		CHARNIÈRES	50	40
2		4*16VIS 10*25=250 S	10*20=200

Φ35 CLIP SUR UNE VOIE (2D) QUATRE VOIES RÉGLABLE HYDRAULIQUE CHARNIÈRES TAMPONNANTES

Modèle	PHS25101
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces

Code	Image	Nom	PHS25101-50	PHS25101-40
1		CHARNIÈRES	50	40
		4*16
2		VIS 8*25=200		8*20=160
		S

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

Modèle	PHS25201
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Image de code		Nom	PHS25201-60	PHS25201-30	PHS25201-20
1		CHARNIÈRES	60	40	20
2		4*16VIS	6*30=180 6*	15=90	6*10=60
3		4*20VIS	2*30=60	2*15=30	2*10=20
3		NOIX(Facultatif)	4*30=120 4*	15=60	4*10=40
4		VIS(Facultatif)	4*30=120 4*	15=60	4*10=40

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D)

CHARNIÈRES

Modèle	PHS24501
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7 / 3,5

Liste des pièces
Code	Image	Nom PHS24501-50 PHS24501-40
1		CHARNIÈRES	50	40
2		4*16VIS	4*25=150	4*20=120
3		4*20VIS	2*25=50	2*20=40
4		NOIX(Facultatif)	4*25=100	4*20=80

5 4*25=100

VIS(Facultatif)

4*20=80

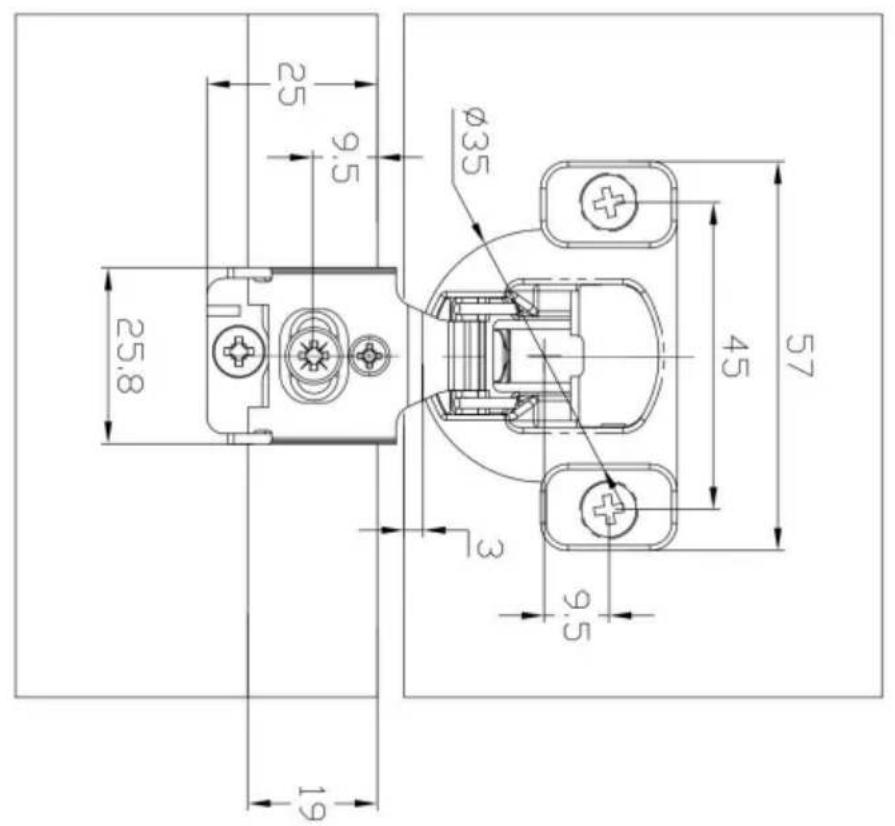

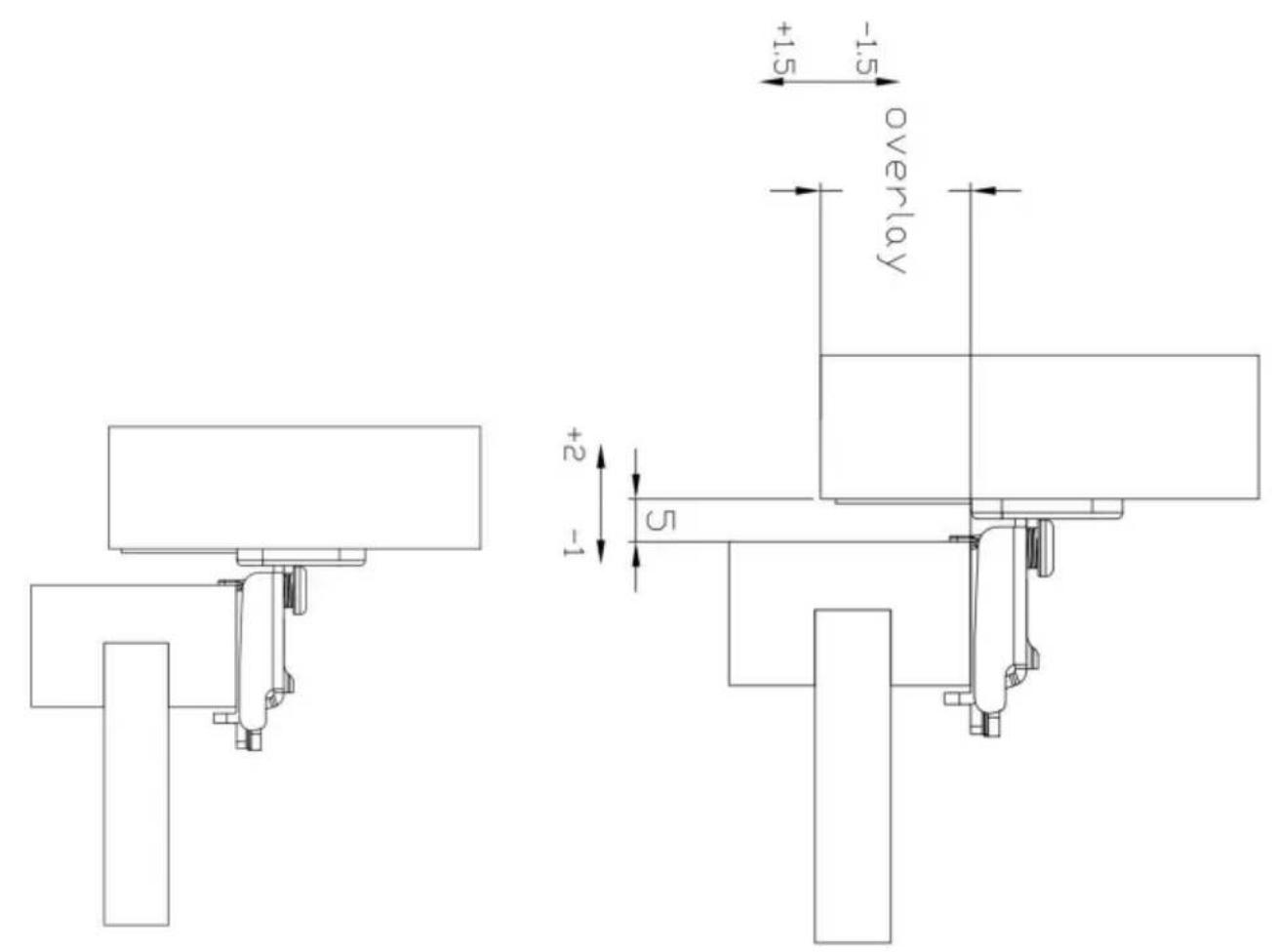

OPÉRATION

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm de

superposition E (haut/bas)

Réglage : ±1,5 mm

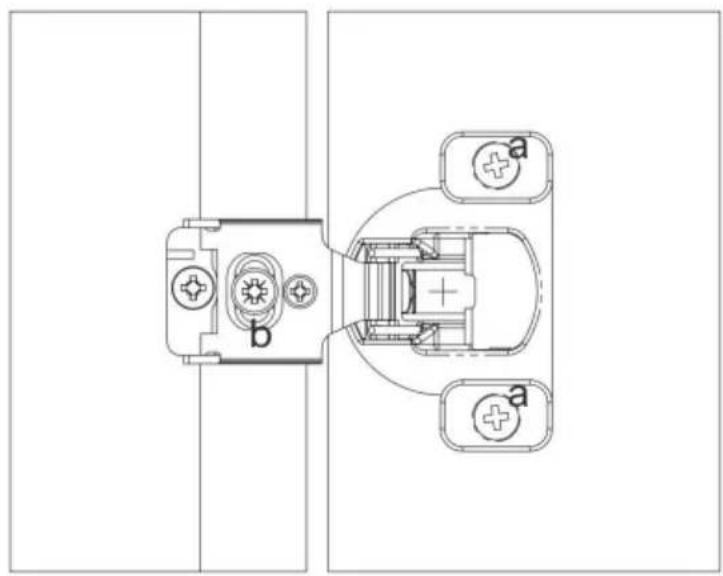

Instructions d'installation

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D) CHARNIÈRES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

Instructions d'installation

4*20 SCREWS

4*16 SCREWS

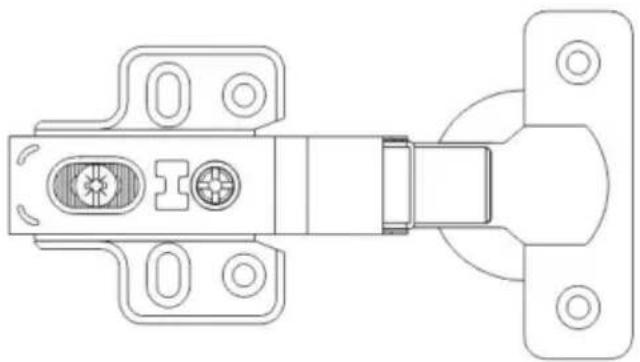

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm E

Overlay (haut/bas)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19
