LVA1-95 - Vanne hydraulique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vanne hydraulique directionnelle
Marque	Vevor
Modèle	LVA1-95
Pression maximale	3626 psi (250 bar)
Débit nominal	95 L/min
Nombre de tiroirs	1
Nombre de poignées	1
Ports de connexion AB	1/2" NPT
Orifice d'entrée d'huile	3/4" NPT
Orifice de sortie d'huile	3/4" NPT
Matériau du corps	Acier traité
Dimensions approximatives	200 x 150 x 120 mm
Poids approximatif	5,5 kg
Utilisation prévue	Contrôle de débit hydraulique dans systèmes mobiles et industriels
Entretien	Vérifier régulièrement l'étanchéité, nettoyer les ports, éviter les fuites
Sécurité	Dépressuriser avant intervention, porter des lunettes de protection
Pièces détachées	Joint torique, poignée, tiroir (disponibles chez Vevor)
Réparabilité	Nettoyage et remplacement de joints possibles par un technicien qualifié

FOIRE AUX QUESTIONS - LVA1-95 Vevor

Quelle est la pression maximale de la vanne LVA1-95 ?

La pression maximale est de 3626 psi (250 bar).

Quel est le débit nominal de cette vanne hydraulique ?

Le débit nominal est de 95 L/min.

Quels sont les diamètres des ports de connexion ?

Les ports A et B sont en 1/2" NPT, tandis que l'entrée et la sortie d'huile sont en 3/4" NPT.

Comment installer correctement la vanne LVA1-95 ?

Assurez-vous que la plaque de montage est plane et que les vis sont serrées uniformément. Installez les ports d'entrée et de retour correctement selon le schéma de la notice.

Puis-je utiliser des flexibles trop fins avec cette vanne ?

Non, des flexibles trop fins augmentent la perte de pression et l'échauffement. Utilisez des flexibles adaptés au débit de 95 L/min.

Que faire en cas de fuite au niveau de la vanne ?

Vérifiez les joints et les raccords. Si nécessaire, remplacez les joints toriques et resserrez les connexions. Dépressurisez toujours le système avant toute intervention.

L'entretien de cette vanne nécessite-t-il des compétences particulières ?

Un technicien hydraulique qualifié devrait réaliser l'entretien. Le nettoyage régulier et le remplacement des joints sont les opérations courantes.

Cette vanne est-elle compatible avec un système hydraulique existant ?

Vérifiez que la pression et le débit de votre système ne dépassent pas les spécifications de la vanne (3626 psi, 95 L/min). Les ports NPT doivent correspondre.

Comment dépressuriser le système avant de démonter la vanne ?

Arrêtez la pompe hydraulique et actionnez la vanne en position neutre pour libérer la pression résiduelle. Vérifiez l'absence de pression avant toute intervention.

Où puis-je trouver les pièces détachées pour la vanne LVA1-95 ?

Les pièces détachées (joints, poignée, tiroir) sont disponibles sur le site de Vevor ou auprès de leur support technique à www.vevor.com/support.

MODE D'EMPLOI LVA1-95 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

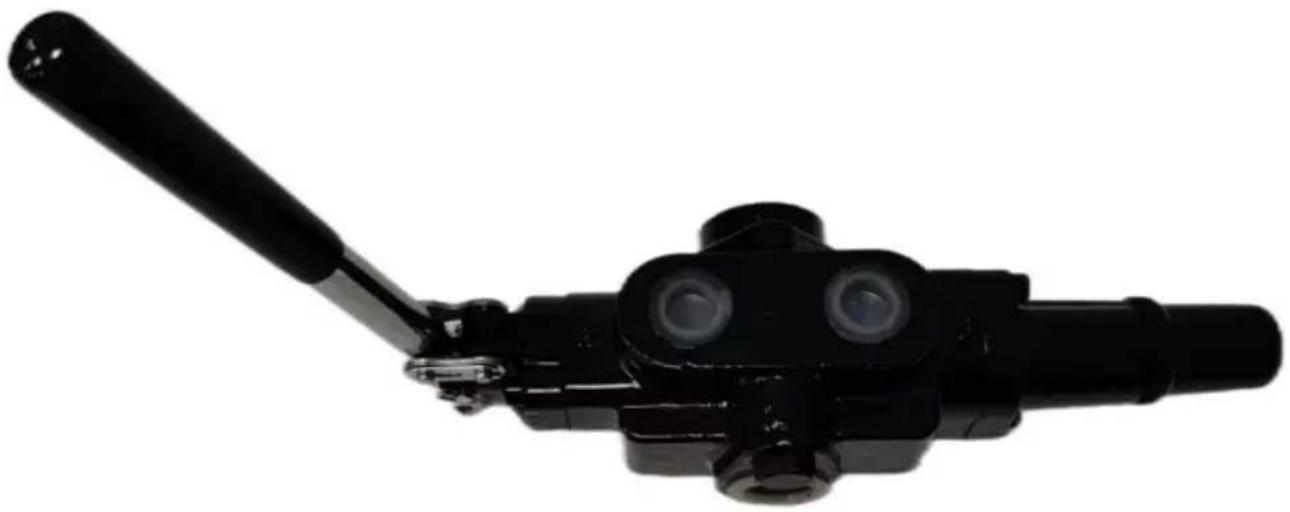

VANNE HYDRAULIQUE

MODÈLE : LVA1-95

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

VANNE HYDRAULIQUE

MODÈLE : LVA1-95

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

SÉCURITÉ ET AVERTISSEMENTS

AVERTISSEMENT : Étudiez, comprenez et suivez toutes les instructions fournies avec ce produit. Lisez attentivement ces instructions avant d'installer, d'utiliser, d'entretenir ou de réparer cet outil. Conservez ces instructions dans un endroit sûr et accessible

1. Installez correctement les ports d'entrée et de retour.
2. Ne pas : Injector de l'huile haute pression dans l'orifice de retour d'huile pour éviter d'endommager le corps de la vanne multicanal.
3. La tuyauterie du système ne doit pas être trop fine pour éviter d'augmenter la perte de pression et de provoquer un échauffement du système.
4. Avant de démonter la pompe ou l'adaptateur, relâchez la pression.
5. Faites attention lorsque vous travaillez sur des moteurs en marche. Des vêtements amples ou amples peuvent être happés par les pièces en rotation du moteur.

UTILISATION PRÉVUE DU PRODUIT

• Utiliser uniquement comme prévu.
• Lisez toujours attentivement les instructions avant d'utiliser l'outil
• S'assurer que la zone de travail dispose d'un éclairage adéquat
• Tenir les enfants et les personnes non autorisées à l'écart de la zone de travail

• Gardez la zone de travail propre et bien rangée, sèche et exempte de matériaux étrangers

• NE PAS permettre à des personnes non formées d'utiliser cette trousse à outils

• Portez toujours des lunettes de protection conformes aux normes OSHA et ANSI Z87.1.

- Élimination : les clients doivent suivre les réglementations locales pour gérer les produits usagés/pièces de rebut

CONSERVEZ CES INSTRUCTIONS

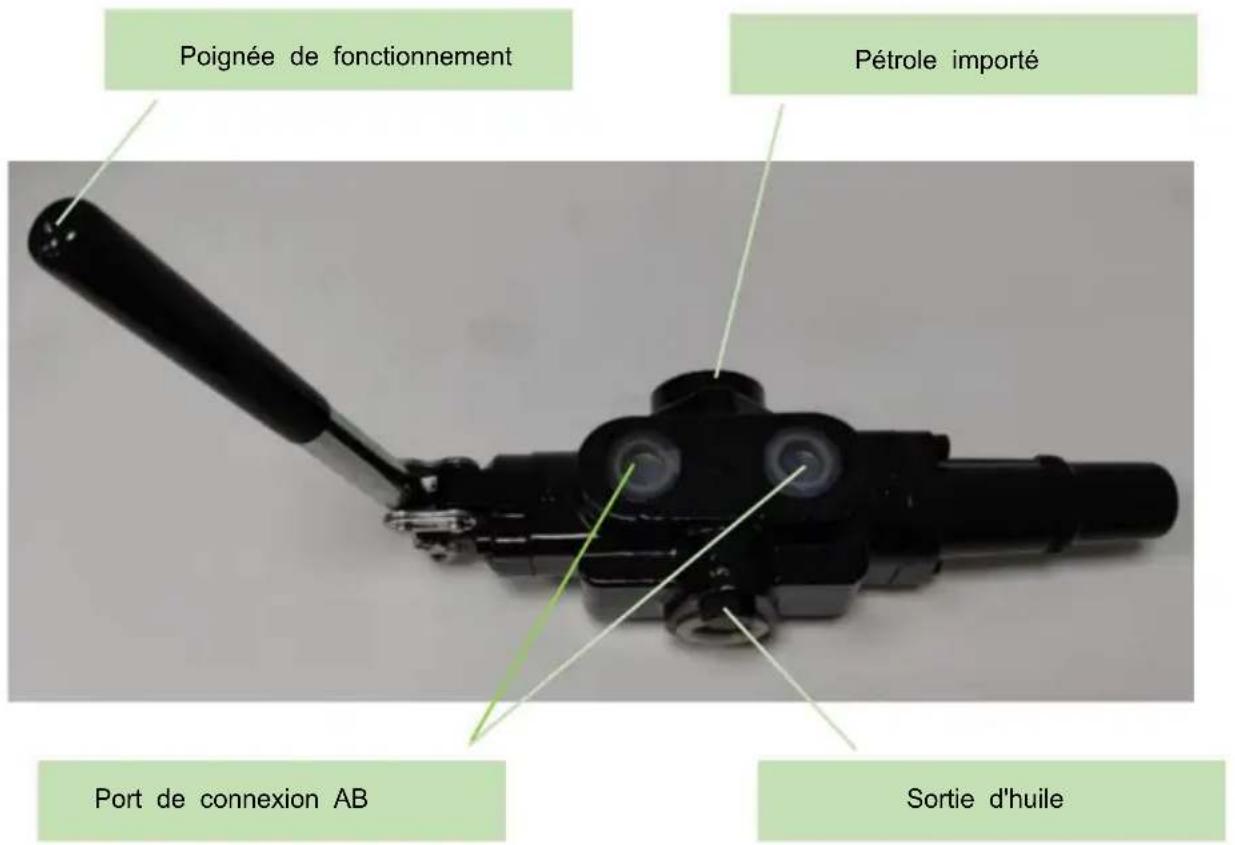

LISTE DES PARAMÈTRES

Modèle	LVA1-95
Max. Pression (psi)	3626
Débit de travail (L/min)	95
Nombre de noyaux de vannes (pièces)	1
Nombre de poignées (pièces)	1
	1/2 po NPTPort de conn
Pétrole importé	3/4 po NPT
Sortie d'huile	3/4 po NPT

OPÉRATION

1. Avant utilisation, veuillez vérifier soigneusement la pression nominale, le débit nominal et le fonctionnement de la vanne coulissante de la vanne multivoies pour voir s'ils répondent aux exigences du système hydraulique.

2. La plaque de montage et le support doivent être plats, les vis doivent être serrées uniformément et le corps de la vanne multicanal ne doit pas être déformé.

3. Lors de l'installation du mécanisme de commande à l'extérieur de la vanne, assurez-vous que la vanne coulissante peut se déplacer de manière flexible sans se coincer.

4. Lors de l'installation de plusieurs vannes sur une machine fortement vibrante, des mesures de réduction des vibrations doivent être prises.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD.

1 ROKEVA STREETASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd.

60329 Francfort-sur-le-Main.
