LVA1-95 - Hydraulische klep Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hydraulische richtingsklep
Merk	Vevor
Model	LVA1-95
Maximale druk	3626 psi (250 bar)
Nominaal debiet	95 L/min
Aantal spoelen	1
Aantal handgrepen	1
Aansluitpoorten A en B	1/2" NPT
Inlaatolie opening	3/4" NPT
Uitlaatolie opening	3/4" NPT
Lichaamsmateriaal	Behandeld staal
Afmetingen (bij benadering)	200 x 150 x 120 mm
Gewicht (bij benadering)	5,5 kg
Beoogd gebruik	Hydraulische debietregeling in mobiele en industriële systemen
Onderhoud	Controleer regelmatig de afdichting, reinig de poorten, voorkom lekkages
Veiligheid	Drukvrij maken voor ingreep, draag een veiligheidsbril
Reserveonderdelen	O-ring, handgreep, spoel (verkrijgbaar bij Vevor)
Repareerbaarheid	Reiniging en vervanging van afdichtingen mogelijk door een gekwalificeerde technicus

Veelgestelde vragen - LVA1-95 Vevor

Wat is de maximale druk van de LVA1-95-klep?

De maximale druk is 3626 psi (250 bar).

Wat is het nominale debiet van deze hydraulische klep?

Het nominale debiet is 95 L/min.

Wat zijn de diameters van de aansluitpoorten?

De poorten A en B zijn 1/2" NPT, terwijl de olie-inlaat en -uitlaat 3/4" NPT zijn.

Hoe installeer ik de LVA1-95-klep correct?

Zorg ervoor dat de montageplaat vlak is en dat de schroeven gelijkmatig zijn aangedraaid. Installeer de inlaat- en retourpoorten correct volgens het schema in de handleiding.

Kan ik te dunne slangen met deze klep gebruiken?

Nee, te dunne slangen verhogen het drukverlies en de opwarming. Gebruik slangen die geschikt zijn voor het debiet van 95 L/min.

Wat te doen bij lekkage bij de klep?

Controleer de afdichtingen en aansluitingen. Vervang indien nodig de O-ringen en draai de verbindingen vast. Maak het systeem altijd drukloos voor elke ingreep.

Vereist het onderhoud van deze klep speciale vaardigheden?

Een gekwalificeerde hydraulische technicus moet het onderhoud uitvoeren. Regelmatige reiniging en vervanging van afdichtingen zijn de gebruikelijke handelingen.

Is deze klep compatibel met een bestaand hydraulisch systeem?

Controleer of de druk en het debiet van uw systeem de specificaties van de klep niet overschrijden (3626 psi, 95 L/min). De NPT-poorten moeten overeenkomen.

Hoe maak ik het systeem drukloos voordat ik de klep demonteer?

Stop de hydraulische pomp en bedien de klep in neutrale stand om restdruk vrij te laten. Controleer of er geen druk meer is voor elke ingreep.

Waar kan ik reserveonderdelen vinden voor de LVA1-95-klep?

De reserveonderdelen (afdichtingen, handgreep, spoel) zijn verkrijgbaar op de website van Vevor of via hun technische ondersteuning op www.vevor.com/support.

GEBRUIKSAANWIJZING LVA1-95 Vevor

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

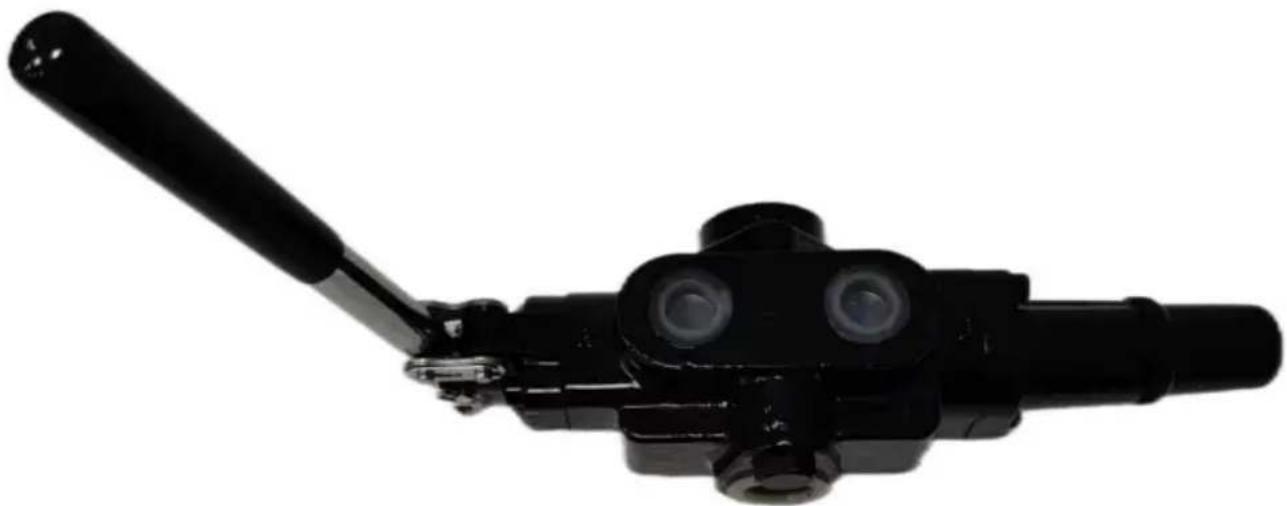

HYDRAULISCHE KLEP

MODEL: LVA1-95

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEID & WAARSCHUWINGEN

WAARSCHUWING: Bestudeer, begrijp en volg alle instructies die bij dit product worden geleverd. Lees deze instructies zorgvuldig door voordat u dit gereedschap installeert, bedient, onderhoudt of repareert. Bewaar deze instructies op een veilig

toegankelijke plaats.

1. Installeer de inlaat- en retourpoorten correct.
2. Niet doen: Injecteer olie onder hoge druk in de retouroliepoort om schade aan het meerkanaalsklephuis te voorkomen.
3. De systeemleidingen mogen niet te dun zijn om te voorkomen dat het drukverlies toeneemt en dat het systeem opwarmt.
4. Voordat u de pomp of de adapter demonteert, moet u de druk aflaten.
5. Wees voorzichtig bij werkzaamheden aan draaiende motoren. Losse of wijde kleding kan verstrikt raken in draaiende motoronderdelen.

BEOOGD GEBRUIK VAN HET PRODUCT

• Alleen gebruiken zoals bedoeld.
• Lees altijd de instructies zorgvuldig door voordat u het gereedschap gebruikt
• Zorg ervoor dat het werkgebied voldoende verlicht is
• Houd kinderen en onbevoegde personen uit de buurt van het werkgebied

• Houd de werkplek schoon en netjes, droog en vrij van niet-gerelateerde materialen

• Sta NIET toe dat ongetrainde personen deze gereedschapset gebruiken

• Draag altijd oogbescherming die voldoet aan de OSHA- en ANSI Z87.1-normen

- Afvalverwijdering: Klanten moeten de lokale regelgeving volgen voor het omgaan met gebruikte/afval onderdelen

BEWAAR DEZE INSTRUCTIES

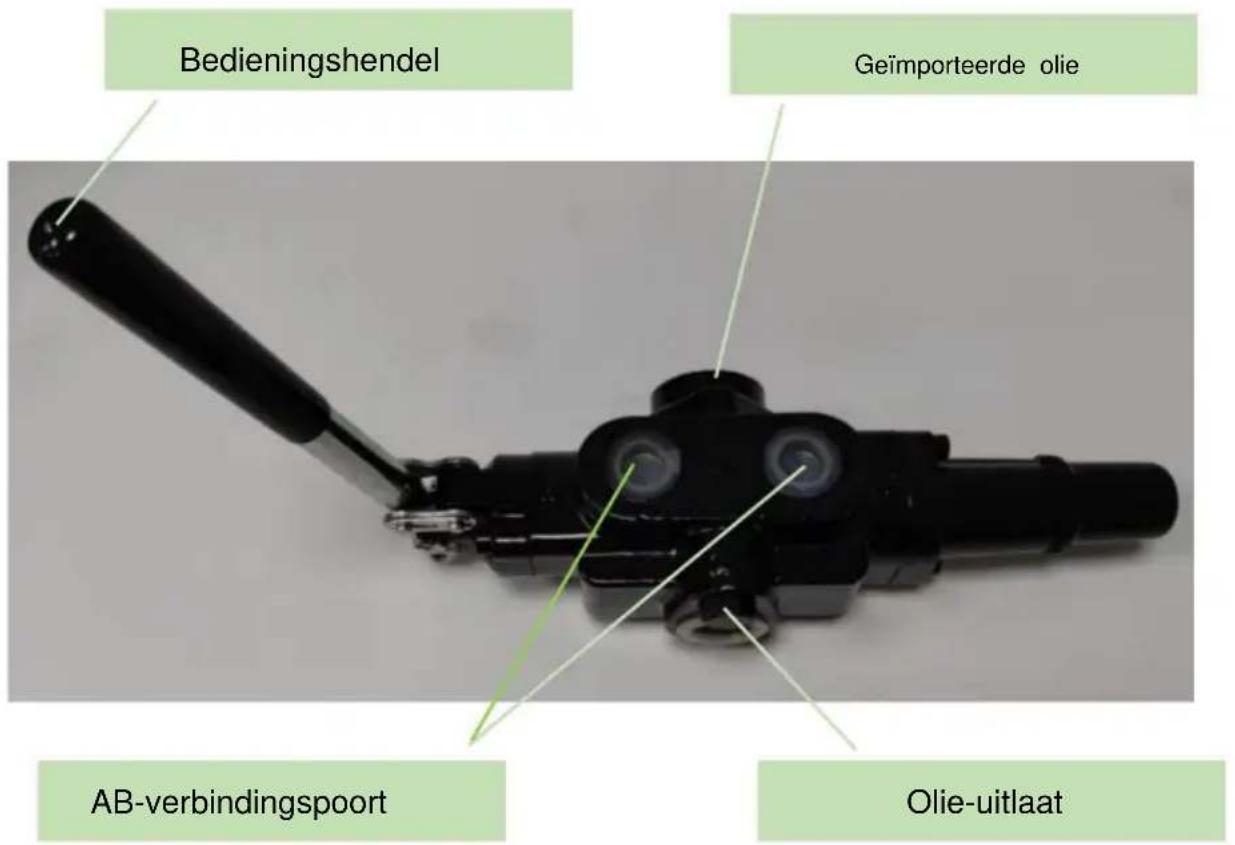

PARAMETERLIJST

Model	LVA1-95
Max. Druk (psi)	3626
Werkstroom (l/min)	95
Aantal ventielkernen (stuks)	1
Aantal handvat (stuks)	1
	1/2 inch NPTAB-verbindingspoor
Geïmporteerde olie	3/4 inch NPT
Olie-uitlaat	3/4 inch NPT

OPERATIE

1. Controleer vóór gebruik zorgvuldig de nominale druk, het nominale debiet en de schuifklepfunctie van de meerwegklep om te zien of deze voldoen aan de eisen van het hydraulische systeem.
2. De montageplaat en steun moeten vlak zijn, de schroeven moeten gelijkmatig worden aangedraaid en het kleplichaam van de meerkanaalsklep mag niet worden vervormd.
3. Zorg er bij montage van het bedieningsmechanisme buiten de klep voor dat de schuif flexibel kan bewegen zonder vast te lopen.
4. Bij het installeren van meerdere kleppen op een sterk trillende machine moeten trillingsreducerende maatregelen worden genomen.
