LVA1-95 - Valvola idraulica Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Valvola idraulica direzionale
Marca	Vevor
Modello	LVA1-95
Pressione massima	3626 psi (250 bar)
Portata nominale	95 L/min
Numero di cassetti	1
Numero di maniglie	1
Porte di connessione AB	1/2" NPT
Foro di ingresso olio	3/4" NPT
Foro di uscita olio	3/4" NPT
Materiale del corpo	Acciaio trattato
Dimensioni approssimative	200 x 150 x 120 mm
Peso approssimativo	5,5 kg
Utilizzo previsto	Controllo del flusso idraulico in sistemi mobili e industriali
Manutenzione	Controllare regolarmente la tenuta, pulire i porti, evitare perdite
Sicurezza	Depressurizzare prima dell'intervento, indossare occhiali di protezione
Ricambi	Guarnizione toroidale, maniglia, cursore (disponibili presso Vevor)
Riparabilità	Pulizia e sostituzione delle guarnizioni possibili da un tecnico qualificato

Domande frequenti - LVA1-95 Vevor

Qual è la pressione massima della valvola LVA1-95?

La pressione massima è di 3626 psi (250 bar).

Qual è la portata nominale di questa valvola idraulica?

La portata nominale è di 95 L/min.

Quali sono i diametri dei porti di connessione?

I porti A e B sono in 1/2" NPT, mentre l'ingresso e l'uscita dell'olio sono in 3/4" NPT.

Come installare correttamente la valvola LVA1-95?

Assicurarsi che la piastra di montaggio sia piana e che le viti siano serrate uniformemente. Installare i porti di ingresso e di ritorno correttamente secondo lo schema del manuale.

Posso usare tubi flessibili troppo sottili con questa valvola?

No, tubi troppo sottili aumentano la perdita di pressione e il riscaldamento. Utilizzare tubi adatti alla portata di 95 L/min.

Cosa fare in caso di perdita dalla valvola?

Controllare le guarnizioni e i raccordi. Se necessario, sostituire le guarnizioni toroidali e serrare i collegamenti. Depressurizzare sempre il sistema prima di qualsiasi intervento.

La manutenzione di questa valvola richiede competenze particolari?

Un tecnico idraulico qualificato dovrebbe effettuare la manutenzione. La pulizia regolare e la sostituzione delle guarnizioni sono le operazioni comuni.

Questa valvola è compatibile con un sistema idraulico esistente?

Verificare che la pressione e la portata del sistema non superino le specifiche della valvola (3626 psi, 95 L/min). I porti NPT devono corrispondere.

Come depressurizzare il sistema prima di smontare la valvola?

Arrestare la pompa idraulica e azionare la valvola in posizione neutra per rilasciare la pressione residua. Verificare l'assenza di pressione prima di qualsiasi intervento.

Dove posso trovare i ricambi per la valvola LVA1-95?

I ricambi (guarnizioni, maniglia, cursore) sono disponibili sul sito di Vevor o presso il loro supporto tecnico a www.vevor.com/support.

MANUALE UTENTE LVA1-95 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

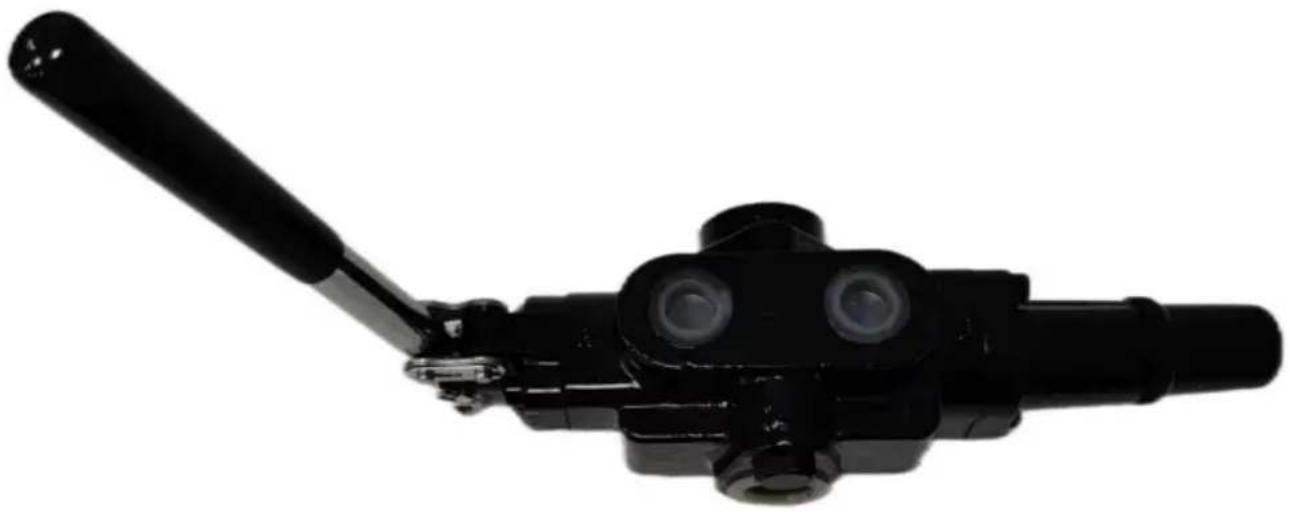

VALVOLA IDRAULICA

MODELLO: LVA1-95

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

VALVOLA IDRAULICA

MODELLO: LVA1-95

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

SICUREZZA E AVVERTENZE

ATTENZIONE: studiare, comprendere e seguire tutte le istruzioni fornite con questo prodotto. Leggere attentamente queste istruzioni prima di installare, utilizzare, sottoporre a manutenzione o riparare questo strumento. Conservare queste istruzioni in un

luogo sicuro e accessibile.

1. Installare correttamente le porte di ingresso e di ritorno.
2. Non fare: iniettare olio ad alta pressione nella porta di ritorno dell'olio per evitare danni al corpo della valvola multicanale.
3. Le tubazioni del sistema non devono essere troppo sottili per evitare un aumento della perdita di pressione e il surriscaldamento del sistema.
4. Prima di smontare la pompa o l'adattatore scaricare la pressione.
5. Fare attenzione quando si lavora su motori in funzione: indumenti larghi o larghi possono rimanere impigliati nelle parti rotanti del motore.

USO PREVISTO DEL PRODOTTO

• Utilizzare solo come previsto.
• Leggere sempre attentamente le istruzioni prima di utilizzare lo strumento
• Assicurarsi che l'area di lavoro disponga di un'illuminazione adeguata
• Tenere i bambini e le persone non autorizzate lontani dall'area di lavoro
• Mantenere l'area di lavoro pulita e ordinata, asciutta e priva di materiali estranei

- NON consentire a persone non addestrate di utilizzare questo kit di attrezzi - Indossare sempre protezioni per gli occhi conformi agli standard OSHA e ANSI Z87.1

- Smaltimento: i clienti devono seguire le normative locali per la gestione dei prodotti usati/parti di scarto

CONSERVA QUESTE ISTRUZIONI

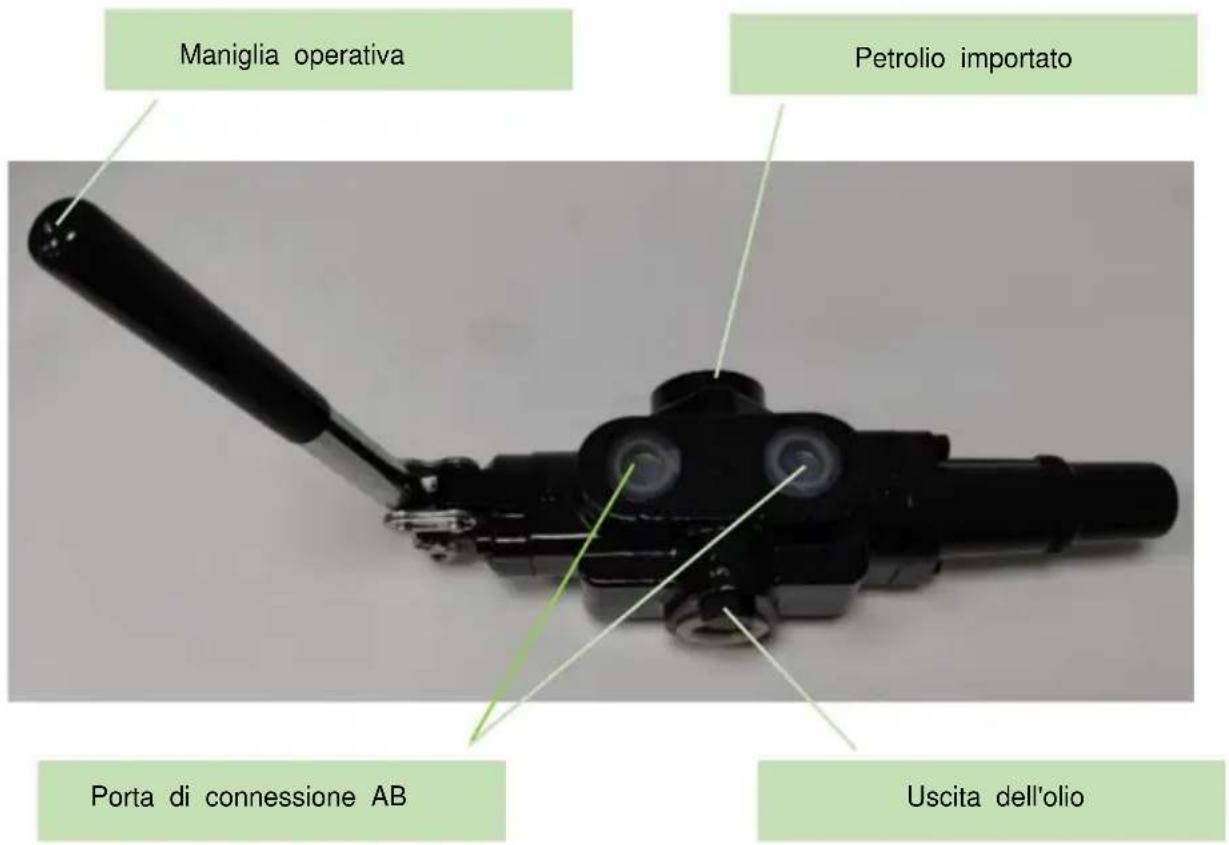

ELENCO PARAMETRI

Modello	LVA1-95
Massimo. Pressione (psi)	3626
Flusso di lavoro (l/min)	95
Numero di nuclei delle valvole (pezzi)	1
Numero di maniglie (pezzi)	1
	1/2 pollice NPTPorta di connessione
Petrolio importato	3/4 pollici NPT
Uscita dell'olio	3/4 pollici NPT

OPERAZIONE

1. Prima dell'uso, controllare attentamente la pressione nominale, il flusso nominale e il funzionamento della valvola a cassetto della valvola multivie per vedere se soddisfano i requisiti del sistema idraulico.
2. La piastra di montaggio e il supporto devono essere piatti, le viti devono essere serrate in modo uniforme e il corpo della valvola multicanale non deve essere distorto.
3. Quando si installa il meccanismo di controllo all'esterno della valvola, assicurarsi che la valvola a cassetto possa muoversi in modo flessibile senza rimanere bloccata.
4. Quando si installano più valvole su una macchina che vibra molto, è necessario adottare misure di riduzione delle vibrazioni.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd.

60329 Francoforte sul Meno.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
