LVA1-95 - Zawór hydrauliczny Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zawór hydrauliczny kierunkowy
Marka	Vevor
Model	LVA1-95
Maksymalne ciśnienie	3626 psi (250 bar)
Przepływ nominalny	95 L/min
Liczba suwaków	1
Liczba uchwytów	1
Porty przyłączeniowe AB	1/2" NPT
Otwór wlotu oleju	3/4" NPT
Otwór wylotu oleju	3/4" NPT
Materiał korpusu	Stal obrabiana
Wymiary przybliżone	200 x 150 x 120 mm
Waga przybliżona	5,5 kg
Przeznaczenie	Sterowanie przepływem hydraulicznym w systemach mobilnych i przemysłowych
Konserwacja	Regularnie sprawdzać szczelność, czyścić porty, unikać wycieków
Bezpieczeństwo	Odciśnienie przed interwencją, nosić okulary ochronne
Części zamienne	O-ring, uchwyt, suwak (dostępne u Vevor)
Możliwość naprawy	Czyszczenie i wymiana uszczelek możliwe przez wykwalifikowanego technika

Często zadawane pytania - LVA1-95 Vevor

Jakie jest maksymalne ciśnienie zaworu LVA1-95?

Maksymalne ciśnienie wynosi 3626 psi (250 bar).

Jaki jest przepływ nominalny tego zaworu hydraulicznego?

Przepływ nominalny wynosi 95 L/min.

Jakie są średnice portów przyłączeniowych?

Porty A i B są w 1/2" NPT, natomiast wlot i wylot oleju są w 3/4" NPT.

Jak prawidłowo zainstalować zawór LVA1-95?

Upewnij się, że płyta montażowa jest płaska, a śruby są równomiernie dokręcone. Prawidłowo zamontuj porty wlotowe i powrotne zgodnie ze schematem w instrukcji.

Czy mogę użyć zbyt cienkich przewodów z tym zaworem?

Nie, zbyt cienkie przewody zwiększają stratę ciśnienia i nagrzewanie. Używaj przewodów odpowiednich do przepływu 95 L/min.

Co zrobić w przypadku wycieku na zaworze?

Sprawdź uszczelki i złącza. W razie potrzeby wymień O-ringi i dokręć połączenia. Zawsze odciśnij system przed jakąkolwiek interwencją.

Czy konserwacja tego zaworu wymaga specjalnych umiejętności?

Konserwację powinien przeprowadzać wykwalifikowany technik hydraulik. Regularne czyszczenie i wymiana uszczelek to typowe czynności.

Czy ten zawór jest kompatybilny z istniejącym systemem hydraulicznym?

Sprawdź, czy ciśnienie i przepływ Twojego systemu nie przekraczają parametrów zaworu (3626 psi, 95 L/min). Porty NPT muszą być zgodne.

Jak odciśnić system przed demontażem zaworu?

Zatrzymaj pompę hydrauliczną i ustaw zawór w pozycji neutralnej, aby uwolnić ciśnienie resztkowe. Sprawdź brak ciśnienia przed jakąkolwiek interwencją.

Gdzie mogę znaleźć części zamienne do zaworu LVA1-95?

Części zamienne (uszczelki, uchwyt, suwak) są dostępne na stronie Vevor lub u ich wsparcia technicznego na www.vevor.com/support.

INSTRUKCJA OBSŁUGI LVA1-95 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

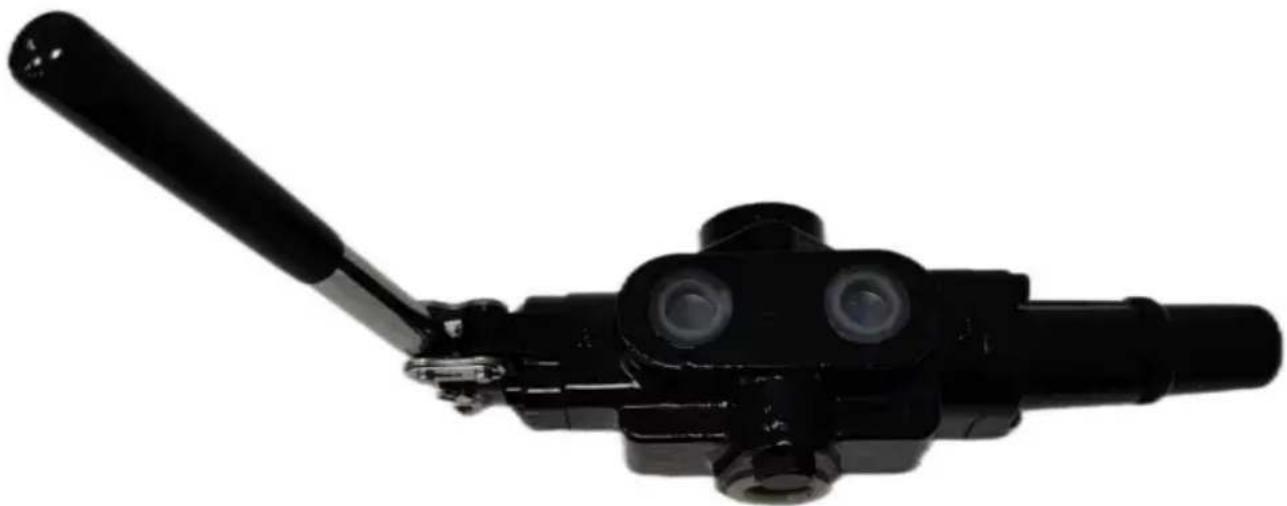

ZAWÓ R HYDRAULICZNY

MODEL: LVA1-95

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzę dzia w konkurencyjnej cenie. „Zaoszczę dź o połowę ”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczę dność, jaką możesz zyskać kupując u nas określone narzę dzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzglę dnienie wszystkich kategorii oferowanych narzę dzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczę dzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZAWÓ R HYDRAULICZNY

MODEL: LVA1-95

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie bę dziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

BEZPIECZEŃSTWO I OSTRZEŻENIA

OSTRZEŻENIE: Zapoznaj się, zrozum i postę puj zgodnie ze wszystkimi

instrukcjami dołączonymi do tego produktu. Przeczytaj uważnie niniejszą instrukcję

przed instalacją, obsługą, serwisowaniem lub naprawą tego narzę dzia. Przechowuj niniejszą

instrukcję w bezpiecznym i dostę pnym miejscu.

1. Zainstaluj prawidłowo porty wlotowy i powrotny.
2. Nie wolno: Wtryskiwać oleju pod wysokim ciśnieniem do przyłącza oleju powrotnego, aby uniknąć uszkodzenia korpusu zaworu wielokanałowego.
3. Rurociągi systemowe nie powinny być zbyt cienkie, aby uniknąć zwiększenia utraty ciśnienia i nagrzania systemu.
4. Przed demontażem pompy lub adaptera zwolnić ciśnienie.
5. Zachowaj ostrożność podczas pracy przy uruchomionym silniku. Luźna lub luźna odzież może zostać wciągnię ta przez obracające się części silnika.

PRZEZNACZENIE PRODUKTU

• Używaj wyłącznie zgodnie z przeznaczeniem.
• Zawsze dokładnie przeczytaj instrukcję przed użyciem narzę dzia
• Upewnij się, że miejsce pracy jest odpowiednio oświetlone
• Trzymaj dzieci i osoby nieupoważnione z dala od obszaru pracy
• Utrzymuj miejsce pracy w czystości i porządku, suche i wolne od niepowiązanych materiałów

- NIE pozwalaj nieprzeszkolonym osobom używać tego zestawu narzę dzi

- Zawsze noś okulary ochronne spełniające normy OSHA i ANSI Z87.1

- Utylizacja: Klienci powinni przestrzegać lokalnych przepisów dotyczących postę powania ze zużytymi/czę ści odpadowe

ZACHOWAJ TE INSTRUKCJE

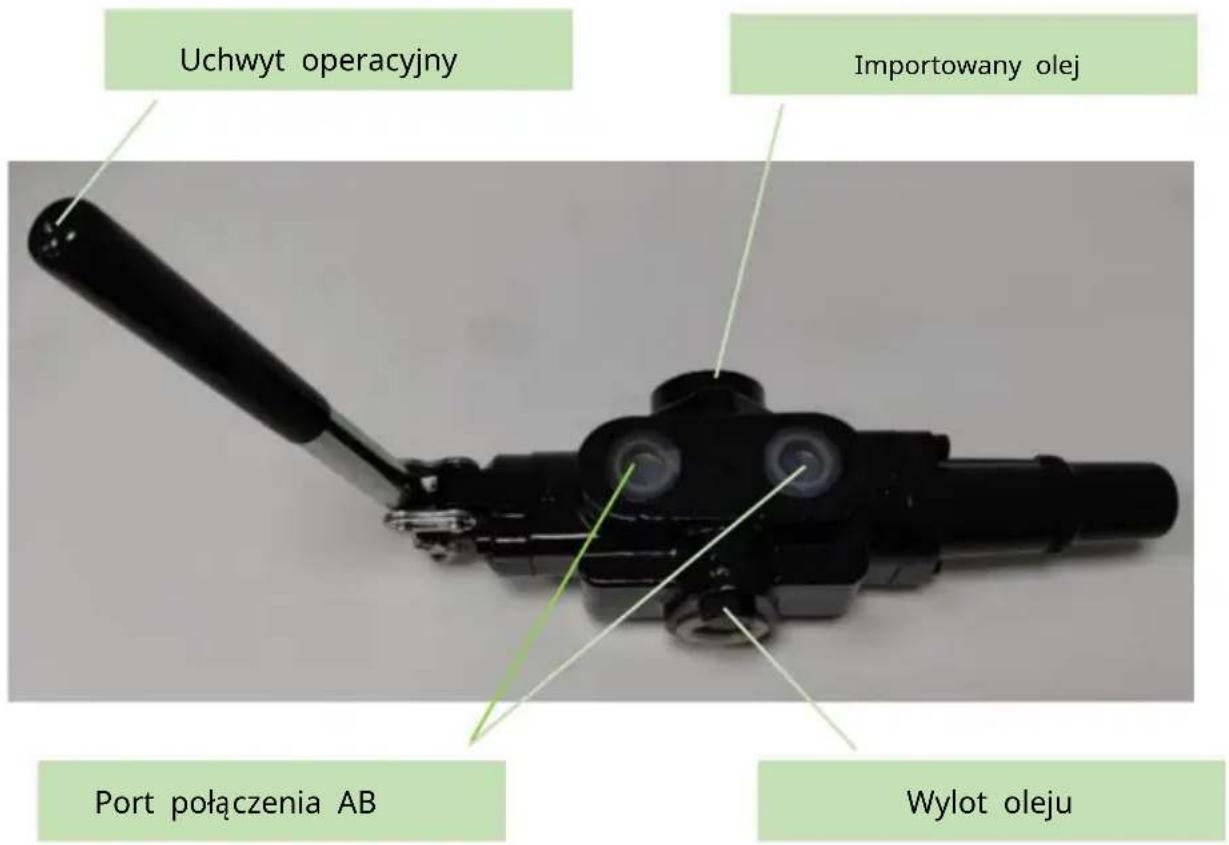

LISTA PARAMETRÓ W

Model	LVA1-95
Maks. Ciśnienie (psi)	3626
Przepływ roboczy (l/min)	95
Liczba rdzeni zaworów (szt.)	1
Liczba uchwytów (szt.)	1
Port połączenia AB	1/2 cala NPT
Importowany olej	3/4 cala NPT
Wylot oleju	3/4 cala NPT

OPERACJA

1. Przed użyciem należy dokładnie sprawdzić ciśnienie nominalne, przepływ nominalny oraz działanie suwaka zaworu wielodrogowego, czy odpowiadają one wymaganiom układu hydraulicznego.

2. Płyta montażowa i wspornik powinny być płaskie, śruby dokrę cone równomiernie, a korpus zaworu wielokanałowego nie powinien być zniekształcony.

3. Podczas instalowania mechanizmu sterującego na zewnątrz zaworu należy upewnić się, że zawór suwakowy może poruszać się elastycznie i nie blokuje się.

4. Podczas instalowania wielu zaworów na maszynie silnie wibrującej należy podjąć środki mające na celu redukcję drgań.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
