Produkttyp	Hydraulisches Wegeventil
Marke	Vevor
Modell	LVA1-95
Maximaldruck	3626 psi (250 bar)
Nenndurchfluss	95 L/min
Anzahl der Schieber	1
Anzahl der Griffe	1
Anschlussports A/B	1/2" NPT
Öleingangsöffnung	3/4" NPT
Ölausgangsöffnung	3/4" NPT
Gehäusematerial	Behandelter Stahl
Ungefähre Maße	200 x 150 x 120 mm
Ungefähres Gewicht	5,5 kg
Verwendungszweck	Hydraulische Durchflussregelung in mobilen und industriellen Systemen
Wartung	Regelmäßig Dichtheit prüfen, Anschlüsse reinigen, Leckagen vermeiden
Sicherheit	Vor Eingriff druckentlasten, Schutzbrille tragen
Ersatzteile	O-Ring, Griff, Schieber (bei Vevor erhältlich)
Reparierbarkeit	Reinigung und Austausch von Dichtungen durch qualifizierten Techniker möglich

Häufig gestellte Fragen - LVA1-95 Vevor

Was ist der maximale Druck des Ventils LVA1-95?

Der maximale Druck beträgt 3626 psi (250 bar).

Was ist der Nenndurchfluss dieses Hydraulikventils?

Der Nenndurchfluss beträgt 95 L/min.

Welche Durchmesser haben die Anschlussports?

Die Anschlüsse A und B sind 1/2" NPT, während der Öleingang und -ausgang 3/4" NPT sind.

Wie installiert man das Ventil LVA1-95 korrekt?

Stellen Sie sicher, dass die Montageplatte eben ist und die Schrauben gleichmäßig angezogen sind. Installieren Sie die Einlass- und Rücklaufanschlüsse korrekt gemäß dem Schema der Anleitung.

Kann ich zu dünne Schläuche mit diesem Ventil verwenden?

Nein, zu dünne Schläuche erhöhen den Druckverlust und die Erwärmung. Verwenden Sie Schläuche, die für den Durchfluss von 95 L/min geeignet sind.

Was tun bei einem Leck am Ventil?

Überprüfen Sie Dichtungen und Anschlüsse. Ersetzen Sie gegebenenfalls die O-Ringe und ziehen Sie die Verbindungen nach. Entlasten Sie das System vor jedem Eingriff immer vom Druck.

Erfordert die Wartung dieses Ventils besondere Kenntnisse?

Ein qualifizierter Hydrauliktechniker sollte die Wartung durchführen. Regelmäßige Reinigung und Austausch der Dichtungen sind die üblichen Arbeiten.

Ist dieses Ventil mit einem vorhandenen Hydrauliksystem kompatibel?

Überprüfen Sie, ob Druck und Durchfluss Ihres Systems die Ventilspezifikationen nicht überschreiten (3626 psi, 95 L/min). Die NPT-Anschlüsse müssen übereinstimmen.

Wie entlastet man das System vor dem Ausbau des Ventils?

Stoppen Sie die Hydraulikpumpe und betätigen Sie das Ventil in die Neutrallage, um den Restdruck abzulassen. Überprüfen Sie vor jedem Eingriff, dass kein Druck mehr vorhanden ist.

Wo finde ich Ersatzteile für das Ventil LVA1-95?

Die Ersatzteile (Dichtungen, Griff, Schieber) sind auf der Website von Vevor oder über deren technischen Support unter www.vevor.com/support erhältlich.

BEDIENUNGSANLEITUNG LVA1-95 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

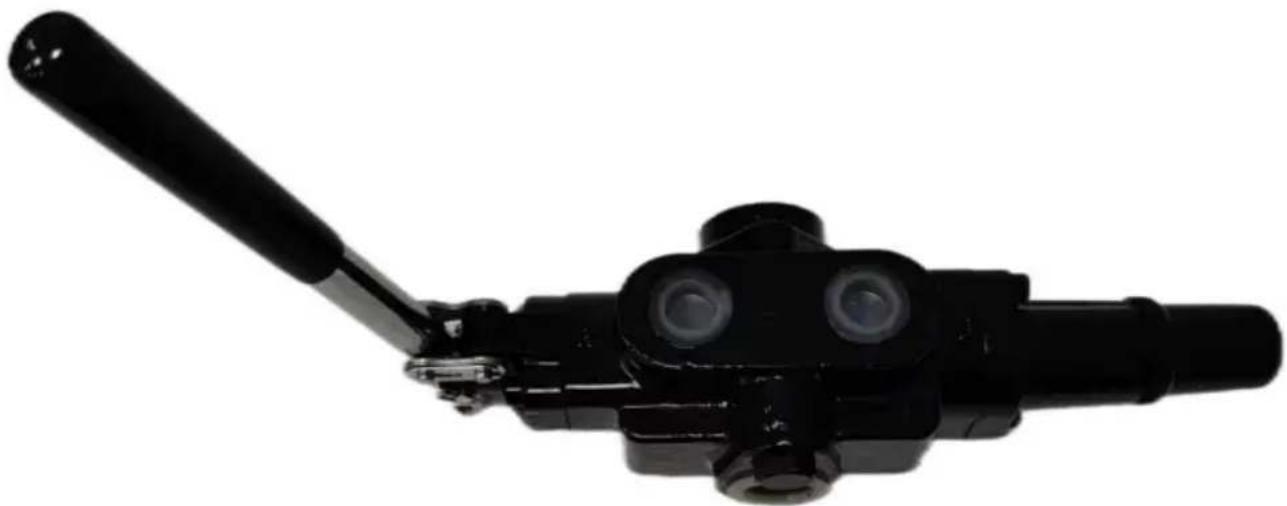

HYDRAULIKVENTIL

MODELL: LVA1-95

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULIKVENTIL

MODELL: LVA1-95

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEIT & WARNHINWEISE

WARNUNG: Lesen, verstehen und befolgen Sie alle mit diesem Produkt gelieferten

Anweisungen. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses

Werkzeug installieren, bedienen, warten oder reparieren. Bewahren Sie diese Anleitung an

einem sicheren, zugänglichen Ort auf.

1. Installieren Sie die Einlass- und Rücklaufanschlüsse korrekt.
2. Nicht tun: Hochdrucköl in den Rücklaufölanschluss spritzen, um eine Beschädigung des Mehrkanalventilkörpers zu vermeiden.
3. Die Systemrohrleitungen sollten nicht zu dünn sein, um einen zunehmenden Druckverlust und eine Erwärmung des Systems zu vermeiden.
4. Lassen Sie den Druck ab, bevor Sie die Pumpe oder den Adapter demontieren.
5. Seien Sie vorsichtig bei Arbeiten an laufenden Motoren. Lose oder weite Kleidungsstücke können sich in rotierenden Motorteilen verfangen.

VERWENDUNGSZWECK DES PRODUKTS

• Nur bestimmungsgemäß verwenden.
• Lesen Sie die Anweisungen immer sorgfältig durch, bevor Sie das Werkzeug verwenden
• Sorgen Sie für ausreichende Beleuchtung des Arbeitsbereichs
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern
• Halten Sie den Arbeitsbereich sauber und ordentlich, trocken und frei von Fremdmaterialien

- Erlauben Sie NICHT, dass ungeschulte Personen diesen Werkzeugsatz verwenden

- Tragen Sie immer einen Augenschutz, der den Standards OSHA und ANSI Z87.1 entspricht

- Entsorgung: Kunden sollten beim Umgang mit gebrauchten/Abfallteile

ANLEITUNG AUFBEWAHREN

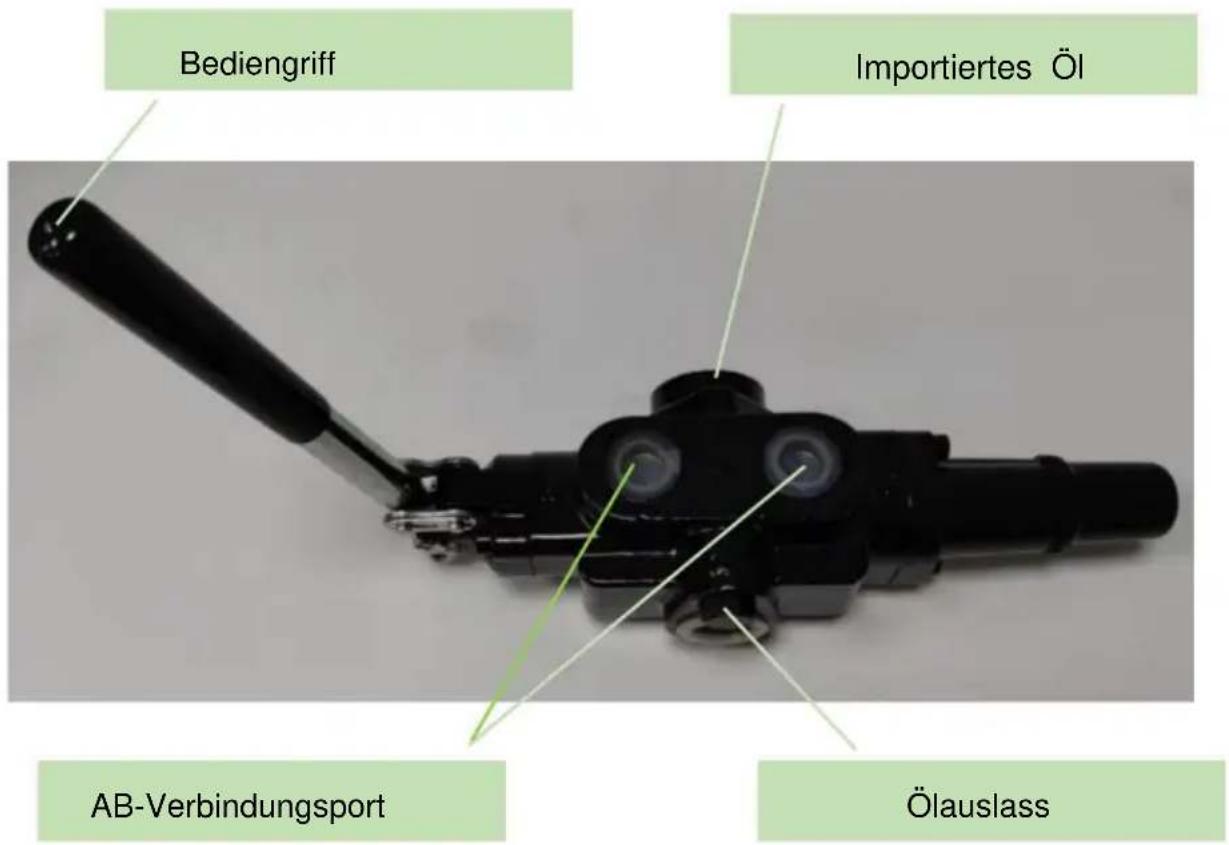

PARAMETERLISTE

Modell	LVA1-95
Max. Druck (psi)	3626
Arbeitsdurchfluss (l/min)	95
Anzahl der Ventilkerne (Stk.)	1
Anzahl der Griffe (Stk.)	1
AB-Anschlussport 1/2 Zoll NPT
Importiertes Öl	3/4 Zoll NPT
Ölauslass	3/4 Zoll NPT

BETRIEB

1. Bitte prüfen Sie vor der Inbetriebnahme sorgfältig Nenndruck, Nenndurchfluss und Schieberfunktion des Mehrwegeventils, um festzustellen, ob diese den Anforderungen der Hydraulikanlage entsprechen.
2. Die Montageplatte und die Halterung sollten flach sein, die Schrauben sollten gleichmäßig angezogen sein und der Ventilkörper des Mehrkanalventils sollte nicht verzogen sein.
3. Beim Einbau der Stellmechanik außerhalb des Ventils ist darauf zu achten, dass sich der Schieber flexibel bewegen lässt und nicht hängen bleibt.
4. Beim Einbau mehrerer Ventile in eine stark vibrierende Maschine sollten Maßnahmen zur Vibrationsreduzierung ergriffen werden.
