Type de produit	Poste à souder TIG/MMA
Marque	Vevor
Modèle	MMA-205 (TIG/MMA-205)
Alimentation électrique	110/220 V CA, monophasé, 50/60 Hz, disjoncteur 50 A
Courant de soudage MMA (110 V)	20 - 130 A
Courant de soudage MMA (220 V)	20 - 180 A
Courant de soudage TIG (110 V)	10 - 145 A
Courant de soudage TIG (220 V)	10 - 205 A
Modes de soudage	MMA (bâton), TIG Lift, TIG HF, Spot, Pulse
Cycle de service	Non spécifié, protection thermique intégrée
Fonctions spéciales	Hot start, Arc force, 2T/4T, réglage de courant
Affichage	Écran numérique pour courant et tension, paramètres intégrés
Dimensions (approx.)	35 x 20 x 25 cm
Poids (approx.)	10 kg
Contenu de la boîte	Poste à souder, torche TIG WP-17 (3 m), pince de masse (2,2 m), porte-électrode (2 m), brosse de soudage, adaptateur de prise américaine
Sécurité	Protection thermique, arrêt automatique en surchauffe, ventilateur de refroidissement
Entretien et nettoyage	Débrancher avant entretien, nettoyer avec un chiffon sec, éviter l'humidité
Pièces détachées	Disponibles sur le site du fabricant (www.vevor.com/support)
Réparabilité	Support technique en ligne, garantie électronique
Normes	CE, conforme à la directive DEEE 2012/19/UE

FOIRE AUX QUESTIONS - MMA-205 Vevor

Quels sont les modes de soudage disponibles sur le Vevor MMA-205 ?

Le poste à souder Vevor MMA-205 propose les modes MMA (soudage à l'électrode enrobée), TIG Lift (amorçage par contact), TIG HF (haute fréquence), ainsi que les modes Spot et Pulse.

Quelle est l'alimentation électrique requise pour ce poste à souder ?

Le Vevor MMA-205 fonctionne sur une alimentation 110/220 V CA monophasée, 50/60 Hz. Il est recommandé d'utiliser un disjoncteur de 50 A correctement mis à la terre.

Comment brancher le poste à souder pour le mode MMA ?

En mode MMA, connectez la pince à souder (porte-électrode) à la sortie positive et la pince de masse à la sortie négative. Assurez-vous que la pièce est correctement fixée avec la pince de masse.

Comment brancher le poste à souder pour le mode TIG ?

En mode TIG, connectez la torche TIG à l'interface gaz-électrique et la fiche de commande au port dédié. Branchez la pince de masse sur la sortie positive. Raccordez également la bouteille de gaz argon au port arrière.

Que faire si le voyant de protection thermique s'allume ?

Le voyant de protection thermique indique que le poste a atteint sa température maximale. L'appareil s'éteint automatiquement mais le ventilateur continue de tourner. Laissez refroidir jusqu'à ce que le voyant s'éteigne, puis l'appareil redémarrera automatiquement.

Quels équipements de protection sont nécessaires pour souder ?

Portez toujours des gants de soudage en cuir, un casque de soudage à obscurcissement automatique (teinte minimale #11), des vêtements ignifuges, des chaussures isolantes et un respirateur homologué dans les zones mal ventilées.

Puis-je souder sur du métal peint ou galvanisé ?

Non, ne soudez jamais des matériaux revêtus (cadmiés, galvanisés, plomb) car ils dégagent des fumées toxiques. Retirez tout revêtement avant le soudage et assurez une ventilation adéquate.

Comment régler le courant de soudage ?

Utilisez le bouton de réglage du courant sur le panneau avant. L'affichage numérique indique la valeur en ampères. Adaptez le courant en fonction de l'épaisseur du métal et du type d'électrode.

Quelle est la différence entre les modes 2T et 4T ?

En mode 2T, le soudage commence dès que vous appuyez sur la gâchette et s'arrête quand vous relâchez. En mode 4T, un premier appui démarre le soudage, un second appui l'arrête, idéal pour les longues soudures.

Où puis-je trouver des pièces détachées ou une assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Les pièces détachées sont disponibles via le support client.

MODE D'EMPLOI MMA-205 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

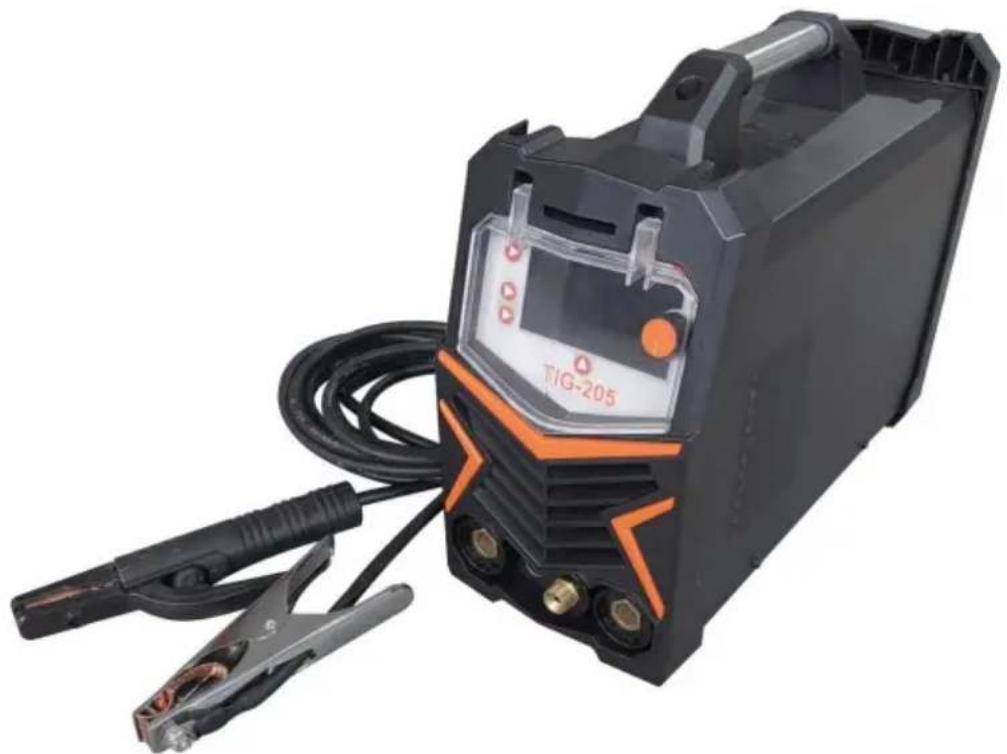

Soudeur TIG

Modèle : TIG/MMA-205

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Soudeur TIG

Modèle : TIG/MMA-205

Remarque : l'image du produit est à titre de référence, les détails réels prévalent

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	ÉLIMINATION CORRECTE pour l'affichage Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE.Le symbole représentant une poubelle à roulettes barrée indique que le produit doit être collecté séparément dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas êtrejetés avec les ordures ménagères normales, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques.
	La conformité est une certification de sécurité CE.

Lisez attentivement et comprenez ce manuel avant d'utiliser le soudeur. Conservez-le pour référence ultérieure.

DANGER

LES CHOCS ÉLECTRIQUES PEUVENT TUER!

Une utilisation incorrecte d'un poste à souder électrique peut provoquer un choc électrique, des blessures et la mort ! Lisez toutes les précautions décrites dans le manuel du poste à souder pour réduire le risque de choc électrique.
- Débranchez le soudeur de l'alimentation électrique avant le montage, le démontage ou l'entretien de l'appareil. torche, pointe de contact et lors de l'installation ou du retrait des buses.
- Portez toujours des vêtements de protection secs, des gants de soudage en cuir et des chaussures isolées. des vêtements adaptés fabriqués à partir d'un matériau résistant aux flammes pour protéger votre peau.
Si d'autres personnes ou des animaux domestiques se trouvent dans la zone de souâteliger des écrans de soudage pour protéger les personnes présentes évitez les étincelles.
- Utilisez toujours le poste à souder dans un endroit propre, sec et bien aéré. N'utilisez pas le poste à souder dans des zones milieu, mouillé, pluvieuses ou mal aérées.
- L'électrode et les circuits de travail (ou de terre) sont électriquement « chauds » lorsque le soudeur est allumé. Ne laissez pas ces pièces « chaudes » entrer en contact avec votre peau nue ou vos vêtements mouillés.
- éloignez-vous du circuit de soudage en utilisant des tapis isolants pour éviter tout contact avec le surface de travail.
- Assurez-vous que la pièce à travailler est correctement soutenue et mise à la terre avant de commencer une opération électrique. opération de soudage.
- Fixez toujours la pince de masse sur la pièce à souder et aussi près que possible de la zone de soudure. possible. Cela donnera la moindre résistance et la meilleure soudure.

DANGER

LES ÉTINCELLES DE SOUDAGE PEUVENT PROVOQUER UN INCENDIE OU UNE EXPLOSION !

• Le soudage électrique produit des étincelles qui peuvent être projetées sur des distances considérables à grande vitesse, enflammant des vapeurs et des matériaux inflammables ou explosifs.
• N'utilisez pas le soudeur à arc électrique dans des zones où des vapeurs inflammables ou explosives sont présentes.
• Ne pas utiliser à proximité de surfaces combustibles. Retirer tous les objets inflammables à moins de 10 mètres de la zone de soudage.
  zone de travail.
• Gardez toujours un extincteur à proximité pendant le soudage. Utilisez des
  couvertures de soudage pour protéger les surfaces peintes et/ou inflammables ; les joints en caoutchouc, les moteurs, etc. tableaux de bord ,
• Assurez-vous que l'alimentation électrique dispose d'un câblage correctement dimensionné pour gérer la consommation électrique.

WARNING

LES CHAMPS ÉLECTROMAGNÉTIQUES PEUVENT CONSTITUER UN DANGER POUR LA SANTÉ!

- Le champ électromagnétique généré lors du soudage à l'arc peut interférer avec divers appareils électriques et électroniques tels que les stimulateurs cardiaques. Toute personne utilisant de tels appareils doit consulter leur médecin avant d'effectuer toute opération de soudage électrique.

L'exposition aux champs électromagnétiques pendant le soudage peut avoir d'autres effets sur la santé qui ne sont pas connu.

WARNING LES RAYONS D'ARC PEUVENT BRÛLER!

• Les rayons de l'arc produisent un rayonnement ultraviolet intense qui peut brûler la peau exposée et provoquer des lésions oculaires, dommages, utilisez un écran avec le filtre approprié (au moins #1 1) pour protéger vos yeux des les étincelles et les rayons de l'arc lors du soudage ou lors de l'observation du soudage à l'arc ouvert (voir ANsI Z49. 1 et Z87. 1 pour les normes de sécurité).
• utilisez des vêtements appropriés fabriqués à partir de matériaux durables et ignifuges pour protéger votre peau.

Si d'autres personnes ou animaux domestiques se trouvent dans la zone de soudage, utilisez des écrans de soudage pour protéger les personnes présentes. des étincelles et des rayons d'arc.

WARNING LES FUMÉES ET LES GAZ DE SOUDAGE PEUVENT CONSTITUER UN DANGER POUR LA SANTÉ !

• Les fumées et les gaz dégagés pendant le soudage sont dangereux. Ne respirez pas les fumées produites par l'opération de soudage. Portez un masque respiratoire homologué OSHA lors du soudage.
• Travaillez toujours dans un endroit correctement ventilé.
• Ne jamais souder des matériaux revêtus, y compris, mais sans s'y limiter : cadmiés, galvanisés,

plomb

A CAUTION P rûtes à base d'alcool. LE MÉTAL CHAUD ET LES OUTILS BRÛLERONT!

• Le soudage électrique chauffe le métal et les outils à des températures qui provoquent de graves brûlures !
• utiliser un équipementants et vêtements résistants à la chaleur lors de l'utilisation d'Eastwood ou de tout autre outil de soudage de protection. Ne jamais toucher une surface soudée refroidiepointe de la torche ou la buse jusqu'à ce qu'elles soient complètement

CAUTION LES COPEAUX MÉTALLIQUES VOLANTS PEUVENT CAUSER DES BLESSURES !

• Le meulage et le ponçage projetient des copeaux de métal, de la poussière, des débris et des étincelles à grande vitesse. Pour éviter les blessures aux yeux, portez des lunettes de sécurité homologuées.
  Portez un respirateur homologué OSHA lors du meulage ou du ponçage.

- Lisez tous les manuels fournis avec les meuleuses, ponceuses ou autres outils électriques spécifiques utilisés avant et après le processus de soudage. Tenez compte de tous les avertissements de sécurité relatifs aux outils électriques.

ÉLÉMENTS REQUIS

Avant de commencer à utiliser le soudeur TIG/MMA 205 ST CK , assurez-vous d'avoir les éléments suivants :

• Un disjoncteur monophasé 1 10/220 volts CA, 50/60 Hz, 50 A correctement mis à la terre. REMARQUE : l'appareil doit être mis à la terre pour fonctionner correctement et en toute sécurité!
• Un nettoyage, sûr, bien éclairé, zone de travail sèche et bien aérée.
• Une chemise à manchengues ou une veste de SOUDAGE non inflammable
• Des gants de soudage très résistants
• Casque de soudage à obscurcissement automatique pour assurer la protection des yeux pendant les opérations de soudage. Remarque : DOIT être un #1 1 Identique ou plus foncé.
• Brosses de soudage en fil d'acier inoxydable dédiées à chaque matériau à souder.

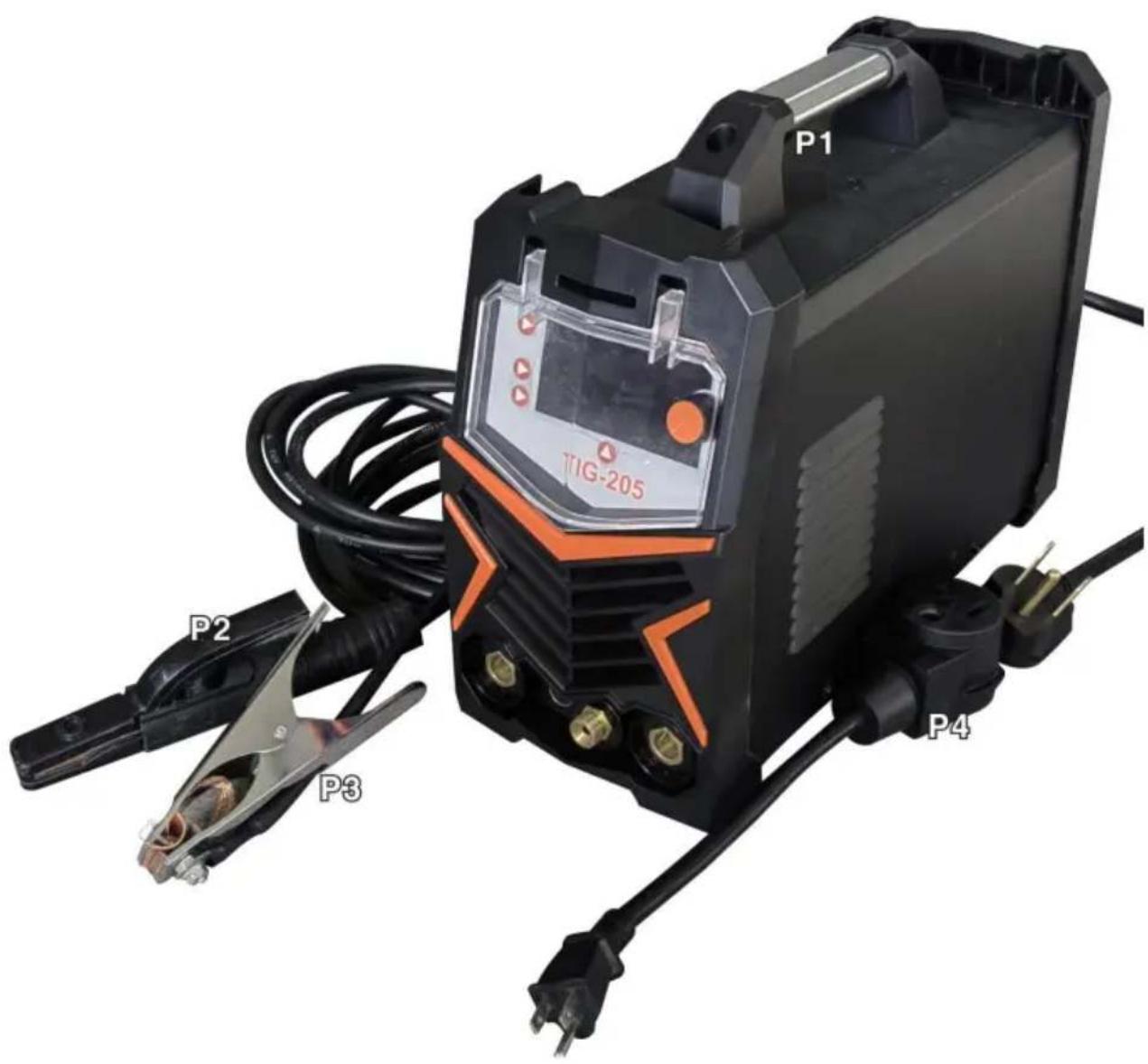

CONTENU

Retirez tous les éléments de la boîte. Comparez avec la liste ci-dessous pour vous assurer que l'unité est complète.

1.TIG/MMA-205
Pince pour câble de terre 2,2 m 25 mm² 1 jeu
3.1 jeu de support de soudage 2m 25mm²
4.3mWP-17 13mm² pistolet de soudage TIG 1 jeu
5. brosse de soudage * 1
6. la prise américaine à double convertisseur de tension (machine à double alimentation)

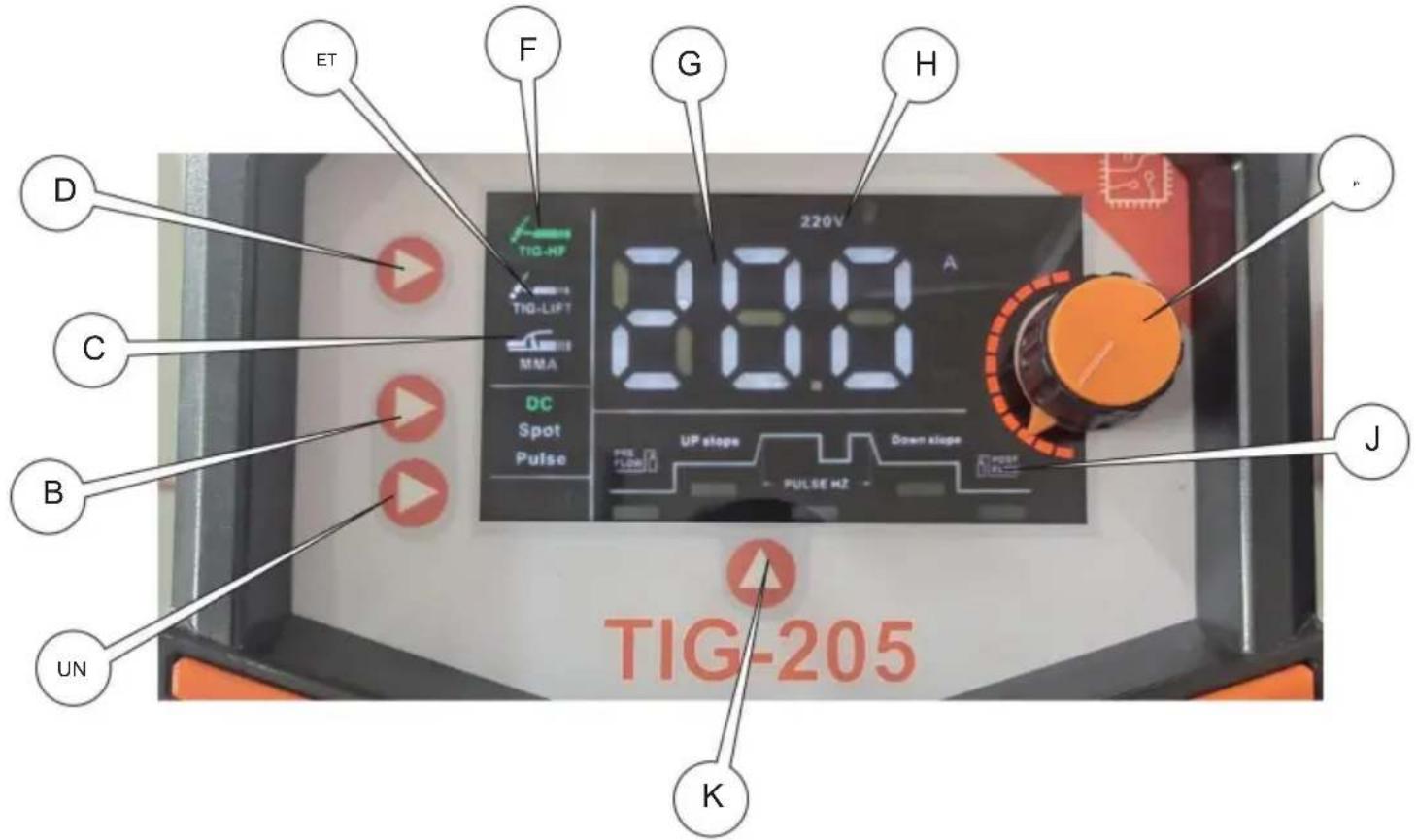

PANNEAU DE CONTRÔLE ET D'AFFICHAGE

A : Bouton de sélection 2T/4T B : Bouton de sélection DC/SPOT/PULSE

C : Mode de soudage manuel D : Bouton du mode de soudage

E : Soudage à l'arc sous argon LIFTIG F : Soudage à l'arc sous argon à haute fréquenc

G : Affichage du courant H : Affichage de la tension d'entrée

I : bouton de réglage du courant J : affichage des paramètres intégré

K : Bouton de sélection de fonction intégré

Cliquez sur le bouton pour sélectionner la fonction à maintenir en position fixe Alarme à l'écran telle que la protection thermique

Mode de soudage	courant (A)		paramètres de soudage
	110 V	220V	COMPARER	Force ARC	Démorage à chaud
bâton	20 à 130 A	20 à 180 A	MARCHE/ARRÉT	0~10	0~10
Ascenseur TIG	10 - 145A 10 à 205 A		/	/	/

La LED de protection thermique s'allume lorsque l'appareil a atteint la température maximale des composants internes. Cela se produit lorsque le cycle de service a été dépassé.

Le soudeur s'éteindra automatiquement, mais le ventilateur continuera de fonctionner pour refroidir les composants surchauffés. Lorsqu'une température sûre sera atteinte, cl'èuit de protection réactivera automatiquement la sortie du soudeur.

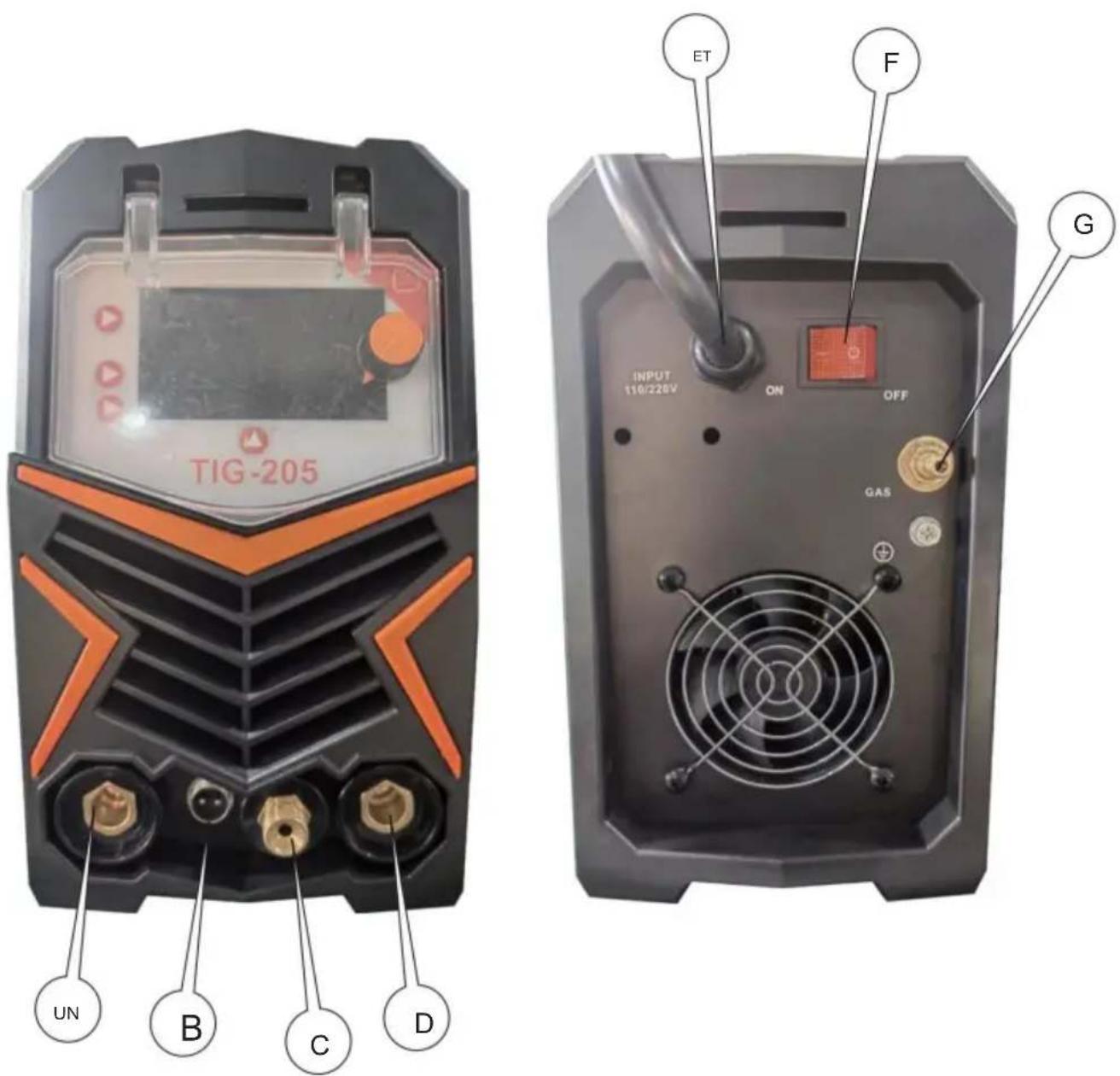

A: interface de sortie positive B: interface de commutation du pistolet

C : interface gaz-électrique E : cordon d'alimentation

F : Interrupteur d'alimentation G : Interface de gaz TIG

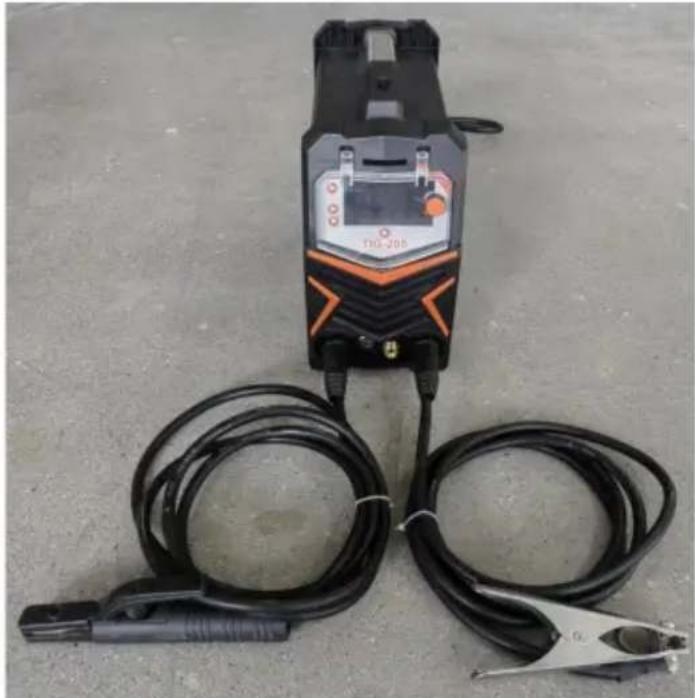

SOUDURE MANUELLE DÉBOGAGE ET FONCTIONNEMENT

1. Branchez la fiche d'alimentation et allumez l'interrupteur d'alimentation.

2. Connectez la pince à souder au port de sortie positif et connectez la terre pince sur le port de sortie négatif.

3. Maintenez la pièce à travailler avec un sol serrer.

4. Appuyez sur le bouton du mode de soudage pour changer au mode de soudage manuel.

5. Réglez le bouton actuel pour régler le courantà la plage appropriée.

6. Touchez l'électrode et la pièce à usiner avec la pince à souder et démarrez l'arc soudage.

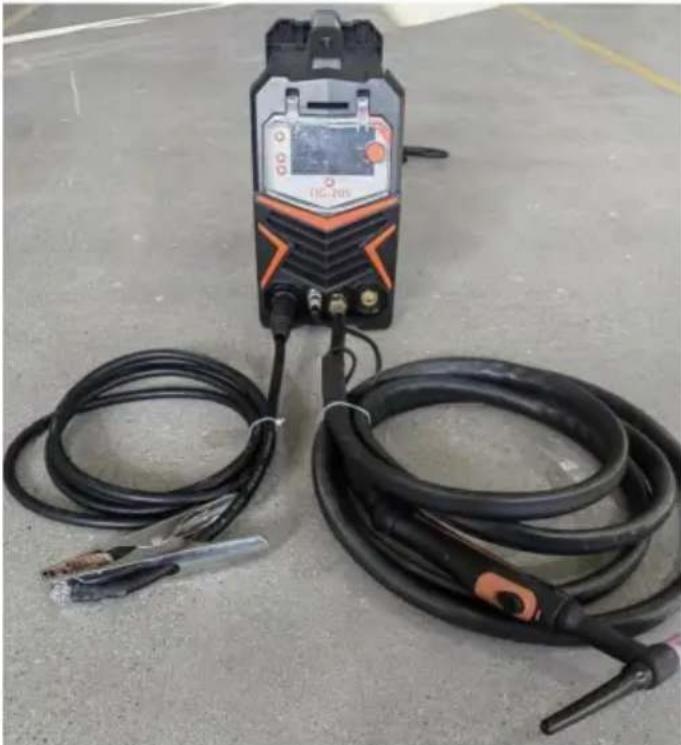

SOUDAGE À L'ARC SOUS ARGON DÉBOGAGE ET FONCTIONNEMENT

1. Allumez l'appareil et allumez l'interrupteur d'alimentation.

2. Connectez le pistolet de soudage à l'arc sous argon à l'interface gaz-électrique de la machine à souder et

serrez-le dans le sens des alguelles d'une montre.

1. Insérez la fiche à deux conducteurs de la torche dans la changer le port de la torche.

2. Connectez le connecteur rapide de la pince de terre à l'extrémité de sortie positive du soudeur et maintenez la pièce avec la pince de masse.

3. Appuyez sur le bouton du mode de soudage pour passer à mode de soudage à l'arc sous argon.

4. Raccordez le tuyau de gaz de la bouteille de gaz à l'argon port de gaz de soudage à l'arc sur le panneau arrière et serrez il avec la bande de gorge.

5. Tournez la vanne du cylindre pour atteindre la pression de soudage appropriée.

6. Selon l'épaisseur de la plaque, tournez la bouton de réglage du courant pour obtenir le courant de soudage approprié.

7. Touchez l'électrode en tungstène de la soudure torche sur la pièce à travailler, appuyez sur l'interrupteur du pistolet la poignée et la soudure commence.
