GEBRUIKSAANWIJZING MMA-205 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

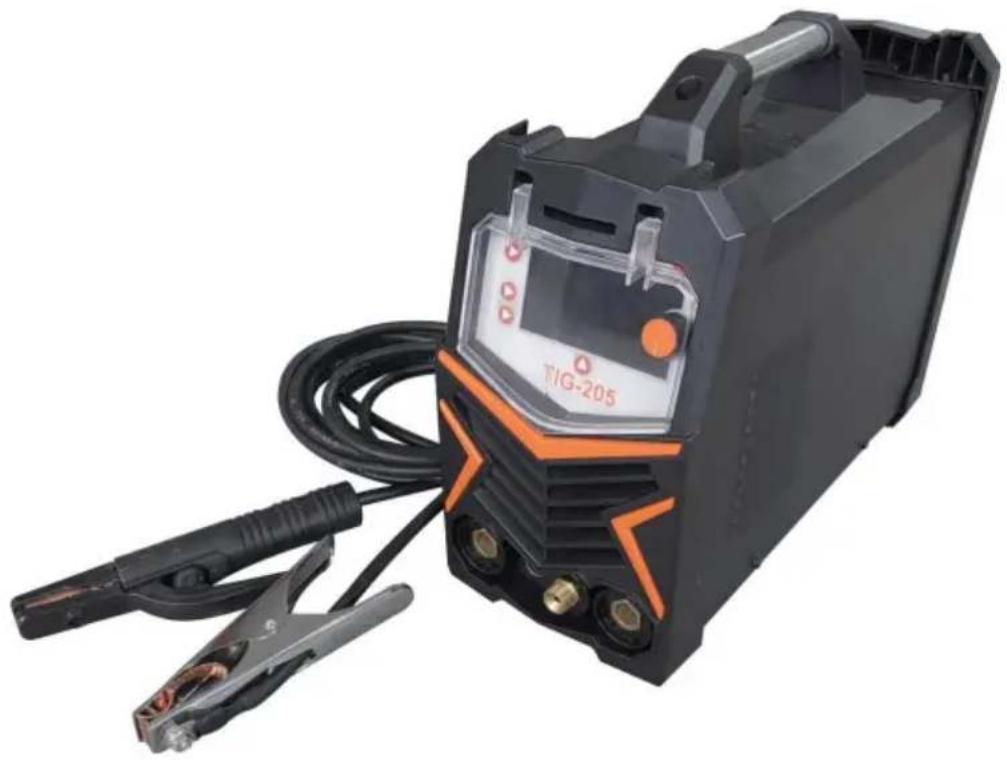

TIG Welder

Model: TIG/MMA-205

Let op: De productfoto is ter referentie, de werkelijke details zijn doorslaggevend.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

	Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	CORRECTE VERWIJDERING voor Display Ditproduct is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. De symbol met een doorgestreepte afvalbak geeft aan dat het product gescheiden afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen nietmogen met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.
	Compliance is een EG-veiligheidscertificering.

Lees deze handleiding zorgvuldig door en zorg dat u deze begrijpt voordat u het lasapparaat gebruikt. Bewaar de handleiding voor toekomstig gebruik.

DANGER ELEKTRISCHE SCHOK KAN DODELIJK ZIJN!

• Onjuist gebruik van een elektrisch lasapparaat kan leiden tot elektrische schokken, letsel en de dood! Lees alle voorzorgsmaatregelen die in de handleiding van het lasapparaat staan beschreven om de kans op elektrische schokken te verkleinen.
• Koppel het lasapparaat los van de stroomvoorziening voordat u het monteert, demonteert of onderhoudt. fakkel, contacttip en bij het installeren of verwijderen van sproeiers.
• Draag altijd droge, beschermende kleding en leren lashandschoenen en geïsoleerd schoeisel. Geschikte kleding van duurzaam, vlamvertragend materiaal om uw huid te beschermen.

Als er andere personen of huisdieren in de buurt zijn van de lasruimte, kunt Gebruik lasschermen om omstanders te beschermen er vonken ontstaan.
- Gebruik de lasser altijd in een schone, droge, goed geventileerde ruimte. Gebruik de lasser niet in regenachtige of slecht midden, nat, geventileerde ruimtes.
- De elektrode en werk- (of aardings-) circuits zijn elektrisch "heet" wanneer de lasser aan staat. Laat deze "hete" onderdelen niet in contact komen met uw blote huid of natte kleding.
- Scheid uzelf van het lascircuit door isolatiematten te gebruiken om contact met de lasstroom te voorkomen. werkoppervlak.
Zorg ervoor dat het werkstuk goed wordt ondersteund en geaard voordat u met een elektrische installatie begint. lasbewerking.
- Bevestig de aardklem altijd aan het te lassen stuk en zo dicht mogelijk bij het lasgebied. mogelijk. Dit geeft de minste weerstand en de beste las.

• Bij elektrisch lassen ontstaan vonken die met hoge snelheid over grote afstanden kunnen worden afgevoerd, waardoor ontvlambare of exploderende dampen en materialen kunnen ontbranden.
• Gebruik het elektrische booglasapparaat niet in ruimtes waar ontvlambare of explosieve dampen aanwezig zijn.
• Niet gebruiken in de buurt van brandbare oppervlakken. Verwijder alle brandbare items binnen 35 voet van de lasgebied.
• Zorg dat u altijd een brandblusser bij de hand hebt tijdens het lassen. - Gebruik

lasdekens om geverfde en/of brandbare oppervlakken te beschermen, zoals rubberen tochtstrips, motoren, enz. dashboards

- Zorg ervoor dat de voeding de juiste bedrading heeft om het stroomverbruik aan te kunnen.

WARNING ELEKTROMAGNETISCHE VELDEN KUNNEN EEN GEVAAR VOOR DE GEZONDHEID VORMEN!

- Het elektromagnetische veld dat wordt gegenereerd tijdens booglassen kan interfereren met verschillende elektrische en elektronische apparaten, zoals pacemakers. Iedereen die dergelijke apparaten gebruikt, moet Raadpleeg uw arts voordat u elektrisch gaat lassen.

Blootstelling aan elektromagnetische velden tijdens het lassen kan andere gezondheidseffecten hebben die niet bekend zijn bekend.

WARNING BOOGSTRALEN KUNNEN BRANDEN!

• Boogstralen produceren intense ultraviolette straling die de blootgestelde huid kan verbranden en oogletsel kan veroorzaken. schade. Gebruik een schild met het juiste filter (minimaal #1 1) om uw ogen te beschermen tegen vonken en de stralen van de boog bij het lassen of bij het observeren van open booglassen (zie ANsl Z49.1 en Z87.1 voor veiligheidsnormen).
• Draag geschikte kleding van duurzaam, vlamvertragend materiaal om uw huid te beschermen.
  Als er andere personen of huisdieren in de buurt van het laswerk aanwezig zijn, gebruik dan lasschermen om omstanders te beschermen. van vonken en boogstralen.

WARNING DAMPEN EN LASGASSEN KUNNEN EEN GEVAAR VOOR DE GEZONDHEID VORMEN!

• Dampen en gassen die vrijkomen tijdens het lassen zijn gevaarlijk. Adem geen dampen in die vrijkomen tijdens het lassen. Draag een door OSHA goedgekeurd ademhalingstoestel tijdens het lassen.
• Werk altijd in een goed geventileerde ruimte.
  Las nooit gecoate materialen, waaronder maar niet beperkt tot: gecadmeerd, gegalvaniseerd, leiding

CAUTION BASIS VANVERF.HEET METAAL EN GEREEDSCHAP ZULLEN BRANDEN!

• Bij elektrisch lassen worden metaal en gereedschappen verhit tot temperaturen die ernstige brandwonden kunnen veroorzaken!
• Gebruik beschermendelittebestendige handschoenen en kleding bij het lassen met Eastwood of een ander type lasapparaat uitrusting. Raak nooit een afgekoeld gelast werkoppervlak aanbranderpunt of mondstuk totdat ze volledig zijn

CAUTION VLIEGENDE METAALSPANNERS KUNNEN LETSEL VEROORZAKEN!

• Slijpen en schuren zal metaalspanen, stof, puin en vonken met hoge snelheid uitstoten. Draag een goedgekeurde veiligheidsbril om oogletsel te voorkomen. - Draag een door OSHA goedgekeurde
  ademhalingsbescherming tijdens het slijpen of schuren.
• Lees alle handleidingen die bij de specifieke slijpmachines, schuurmachines of andere elektrische gereedschappen zijn geleverd voordat u ze gebruikt. en na het lasproces. Wees op de hoogte van alle veiligheidswaarschuwingen voor elektrisch gereedschap.

VEREISTE ITEMS

Voordat u de TIG/MMA 205 ST CK WELDER gaat gebruiken | Zorg ervoor dat u het volgende heeft:

• Een goed geaarde 1-fase 1 10/220 volt AC, 50/60 Hz, 50 A stroomonderbreker.
  LET OP: het apparaat moet geaard zijn om goed en veilig te kunnen werken!
• Een schone, veilig, goed verlicht, droge en goed geventileerde werkruimte.
• Een niet-ontvlambaar shirt met lange mouwen of een lasjas - Robuuste

lashandschoenen

• Automatisch verduisterende lashelm voor oogbescherming tijdens laswerkzaamheden. Let op: MOET een #1 1 Hetzelfde of donkerder.
• Speciale lasborstels van roestvrij staal voor elk te lassen materiaal.

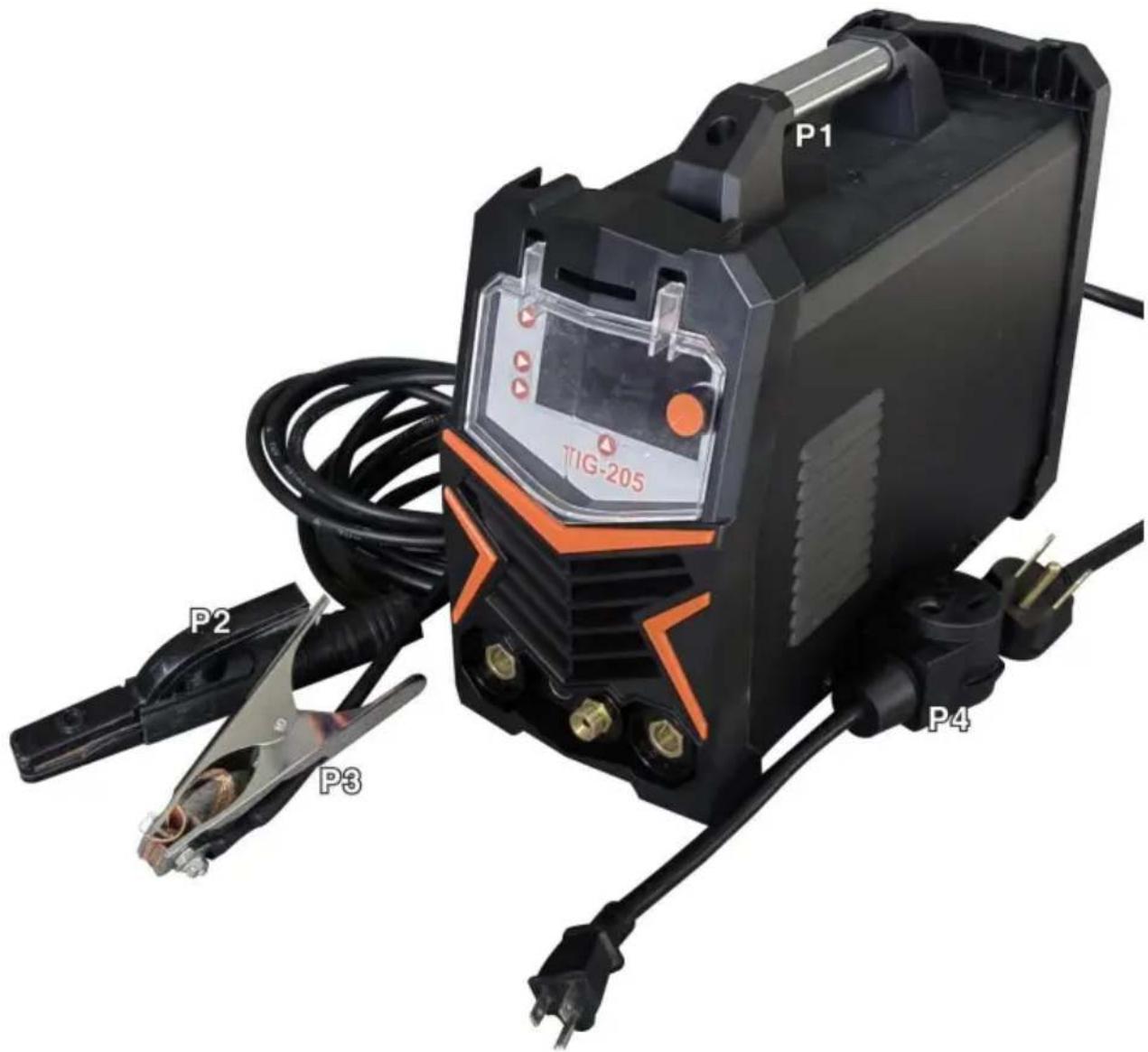

INHOUD

Haal alle onderdelen uit de doos. Vergelijk ze met de onderstaande lijst om er zeker van te zijn dat de unit compleet is.

1. TIG/MMA-205
   2,2 m 25 mm² Grondkabeltang 1 set
   3.1 set van 2m 25mm ^4 lashouder
   4.3mWP-17 13mm² tig laspistool 1 set
2. lasborstel *1
3. De Verenigde Staten plug dual voltage converter plug (dual power machine)

P1 TIG-205 P2 P3 P4

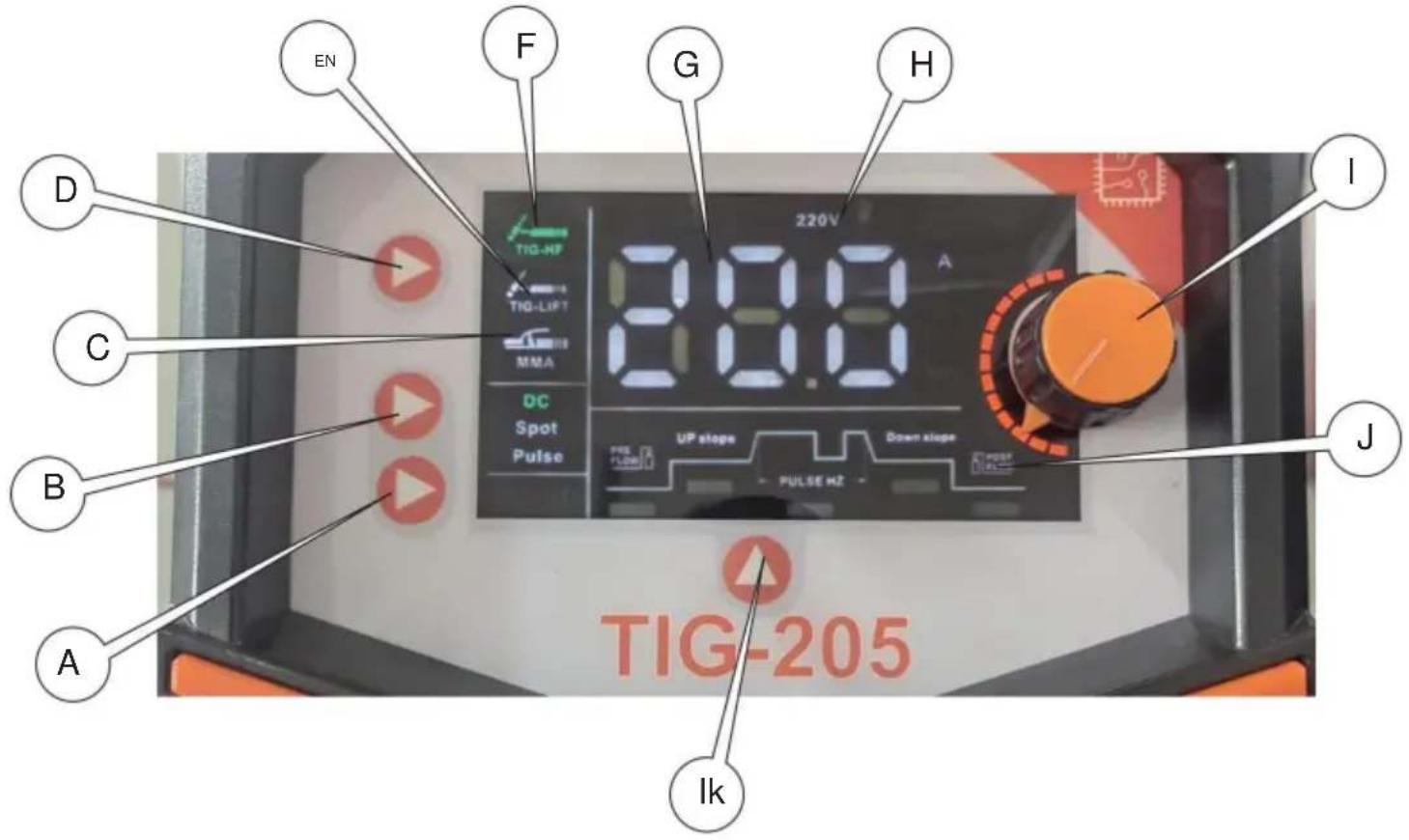

BEDIENINGSPANEEEL EN WEERGAVEPANEEL

EN F G H D C B A 1 I TIG-NP 220V TIG-LIFT MMA DC Spot Pulse UP slope Down slope PULSE HZ J TIG-205 Ik

A:2T/4T selectieknop B:DC/SPOT/PULSE selectieknop

I: huidige instelknop J: ingebouwde parameterweergave

K: Ingebouwde functieselectieknop

Klik op de knop om de functie te selecteren die u stabiel wilt houden Alarm op het scherm, zoals thermische beveiliging

Lasmodus	stroom(A)		lasparameter
	1 1 0V	220V	ARC-kracht	Warme start
stok	20~130A	20~180A	AAN/UIT	0~10	0~10
Lift TIG	10~145A	10~205A	/	/	/

Thermische bescherming LED licht op wanneer de unit de maximale interne componenttemperatuur heeft bereikt. Dit gebeurt wanneer de duty cycle is overschreden.

Het lasapparaat schakelt automatisch uit, maar de ventilator blijft draaien om de oververhitte onderdelen af te koelen. Zodra een veilige temperatuur is bereikt, schakelt beteiligingscircuit de lasuitgang automatisch weer in.

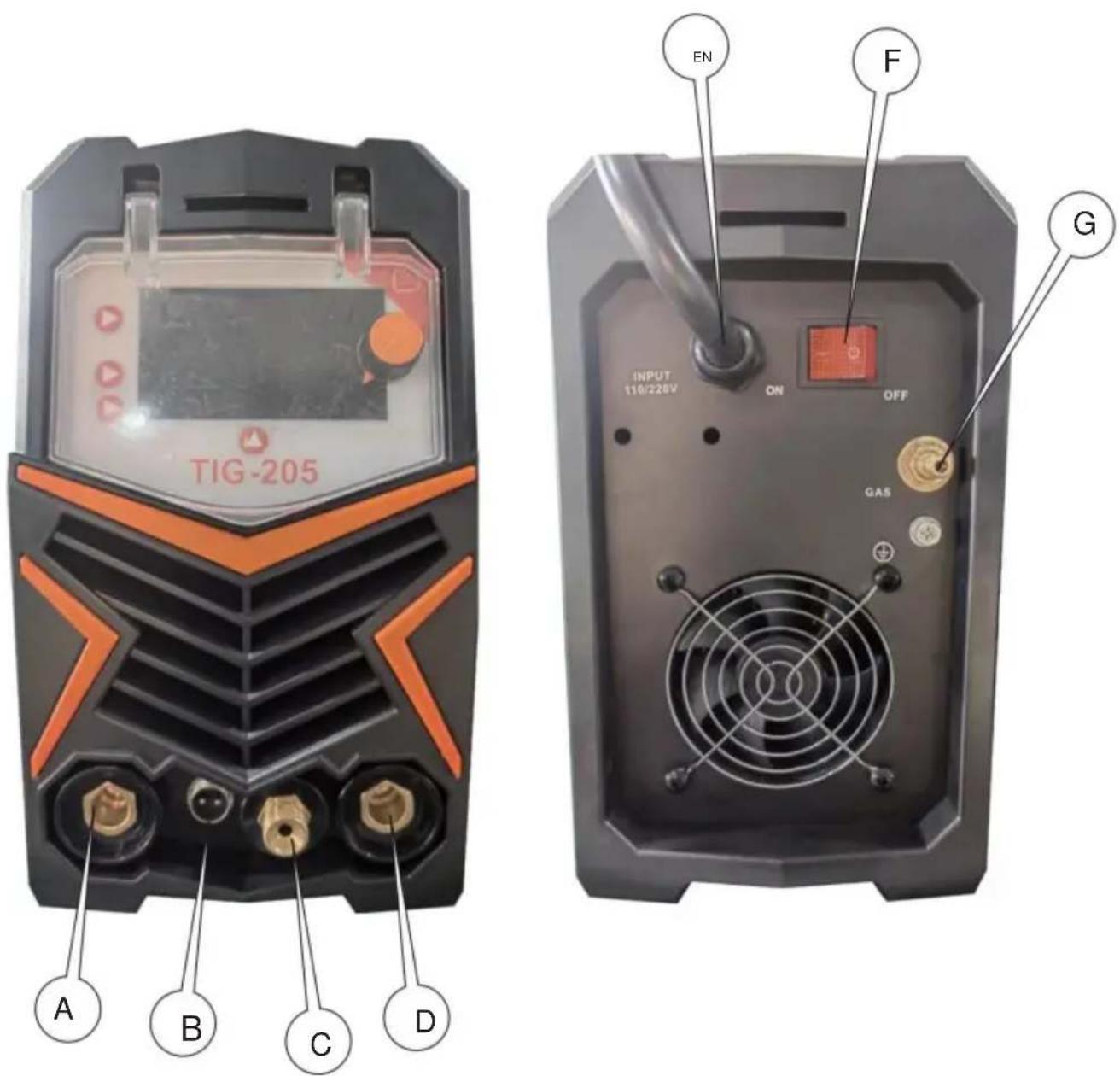

TIG-205 A B C D EN F G INPUT 110/228V ON OFF GAS

A: positieve uitgangsinterface B: interface voor pistoolschakelaar

C: gas-elektrische interface E: Stroomkabel

F: Aan/uit-schakelaar G: TIG-gasinterface

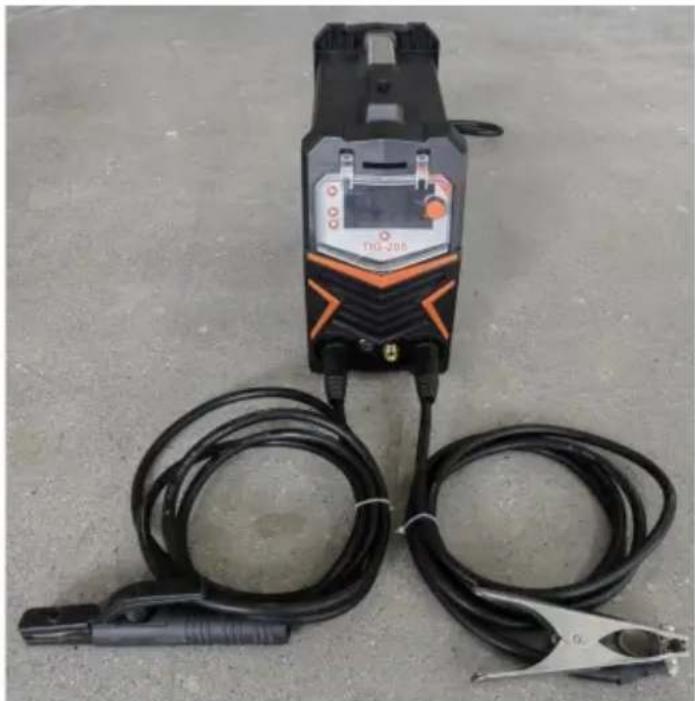

HANDMATIG LASSEN DEBUGGEN EN BEDIENING

1. Sluit de stekker aan en zet het apparaat aan. aan/uit schakelaar.
2. Sluit de las-tang aan op de positieve uitgangspoort en sluit de aarding aan klem op de negatieve uitgangspoort.
3. Houd het werkstuk vast met een grondpen klem.
4. Druk op de lasmodusknop om te schakelen naar de handmatige lasmodus.
5. Pas de huidige knop aan om de stroom binnen het juiste bereik.
6. Raak de elektrode en het werkstuk aan met de las tang, en start de boog lassen.

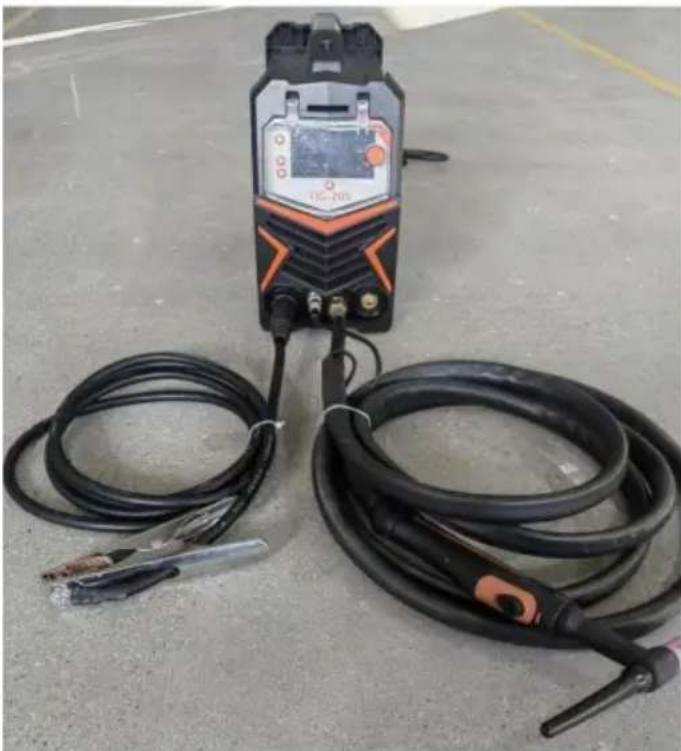

ARGON BOOGLASSEN DEBUGGEN EN BEDIENING

1. Schakel het apparaat in en zet de aan/uit-schakelaar aan.
2. Sluit het argonbooglaspistool aan op de gas-elektrische interface van de lasmachine en Draai het met de klok mee vast.
3. Steek de tweeaderige stekker van de toorts in de schakelpoort van de toorts.
4. Sluit de snelkoppeling van de aardklem aan op het positieve uitgangseinde van de lasser en houd het werkstuk met de aardklem.
5. Druk op de lasmodusknop om over te schakelen naar Argonbooglasmodus.
6. Sluit de gasleiding van de gascilinder aan op de argon booglasgaspoort op het achterpaneel en draai vast het met de keelband.
7. Draai de cilinderklep tot de gewenste lasdruk is bereikt.
8. Draai de plaat volgens de dikte van de plaat stroomregelknop om de juiste lasstroom te verkrijgen.
9. Raak de wolfraamelektrode van de las aan brander op het werkstuk, druk op de pistoolschakelaar de hendel, en het lassen begint.

Australië Geïmporteerd

naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

VK

REP

Technische ondersteuning en e-garantiecertificaat
