Rodzaj produktu	Spawarka TIG/MMA
Marka	Vevor
Model	MMA-205 (TIG/MMA-205)
Zasilanie elektryczne	110/220 V prądu przemiennego, jednofazowe, 50/60 Hz, wyłącznik nadprądowy 50 A
Prąd spawania MMA (110 V)	20 - 130 A
Prąd spawania MMA (220 V)	20 - 180 A
Prąd spawania TIG (110 V)	10 - 145 A
Prąd spawania TIG (220 V)	10 - 205 A
Tryby spawania	MMA (elektroda otulona), TIG Lift, TIG HF, Spot, Pulse
Cykl pracy	Nieokreślony, wbudowana ochrona termiczna
Funkcje specjalne	Hot start, siła łuku, 2T/4T, regulacja prądu
Wyświetlacz	Cyfrowy wyświetlacz prądu i napięcia, wbudowane parametry
Wymiary (ok.)	35 x 20 x 25 cm
Waga (ok.)	10 kg
Zawartość opakowania	Spawarka, palnik TIG WP-17 (3 m), kabel masowy (2,2 m), uchwyt elektrody (2 m), szczotka spawalnicza, adapter do gniazdka amerykańskiego
Bezpieczeństwo	Ochrona termiczna, automatyczne wyłączenie przy przegrzaniu, wentylator chłodzący
Konserwacja i czyszczenie	Odłączyć przed konserwacją, czyścić suchą szmatką, unikać wilgoci
Części zamienne	Dostępne na stronie producenta (www.vevor.com/support)
Możliwość naprawy	Wsparcie techniczne online, gwarancja elektroniczna
Normy	CE, zgodne z dyrektywą WEEE 2012/19/UE

Często zadawane pytania - MMA-205 Vevor

Jakie tryby spawania są dostępne w Vevor MMA-205 ?

Spawarka Vevor MMA-205 oferuje tryby MMA (spawanie elektrodą otuloną), TIG Lift (zapłon przez dotyk), TIG HF (wysoka częstotliwość), a także tryby Spot i Pulse.

Jakie jest wymagane zasilanie elektryczne dla tej spawarki ?

Vevor MMA-205 działa na zasilaniu 110/220 V prądu przemiennego jednofazowym, 50/60 Hz. Zaleca się stosowanie wyłącznika nadprądowego 50 A prawidłowo uziemionego.

Jak podłączyć spawarkę do trybu MMA ?

W trybie MMA podłącz uchwyt spawalniczy (uchwyt elektrody) do wyjścia dodatniego, a kabel masowy do wyjścia ujemnego. Upewnij się, że element jest prawidłowo zamocowany za pomocą kabla masowego.

Jak podłączyć spawarkę do trybu TIG ?

W trybie TIG podłącz palnik TIG do interfejsu gazowo-elektrycznego, a wtyczkę sterującą do dedykowanego portu. Podłącz kabel masowy do wyjścia dodatniego. Podłącz również butlę z argonem do tylnego portu.

Co zrobić, gdy zaświeci się kontrolka ochrony termicznej ?

Kontrolka ochrony termicznej wskazuje, że spawarka osiągnęła maksymalną temperaturę. Urządzenie wyłącza się automatycznie, ale wentylator nadal pracuje. Pozostaw do ostygnięcia, aż kontrolka zgaśnie, a urządzenie automatycznie uruchomi się ponownie.

Jaki sprzęt ochronny jest potrzebny do spawania ?

Zawsze noś rękawice spawalnicze skórzane, kask spawalniczy z automatycznym przyciemnianiem (minimalny odcień #11), odzież ognioodporną, obuwie izolacyjne i maskę oddechową zatwierdzoną w słabo wentylowanych pomieszczeniach.

Czy mogę spawać na malowanym lub ocynkowanym metalu ?

Nie, nigdy nie spawaj materiałów powlekanych (kadmowanych, ocynkowanych, ołowiowych), ponieważ wydzielają toksyczne dymy. Usuń wszelkie powłoki przed spawaniem i zapewnij odpowiednią wentylację.

Jak ustawić prąd spawania ?

Użyj pokrętła regulacji prądu na panelu przednim. Wyświetlacz cyfrowy pokazuje wartość w amperach. Dostosuj prąd do grubości metalu i rodzaju elektrody.

Jaka jest różnica między trybami 2T i 4T ?

W trybie 2T spawanie rozpoczyna się po naciśnięciu spustu i kończy po jego zwolnieniu. W trybie 4T pierwsze naciśnięcie rozpoczyna spawanie, drugie je kończy, idealne do długich spoin.

Gdzie mogę znaleźć części zamienne lub pomoc techniczną ?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancji. Części zamienne są dostępne za pośrednictwem obsługi klienta.

INSTRUKCJA OBSŁUGI MMA-205 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Spawacz TIG

Model: TIG/MMA-205

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

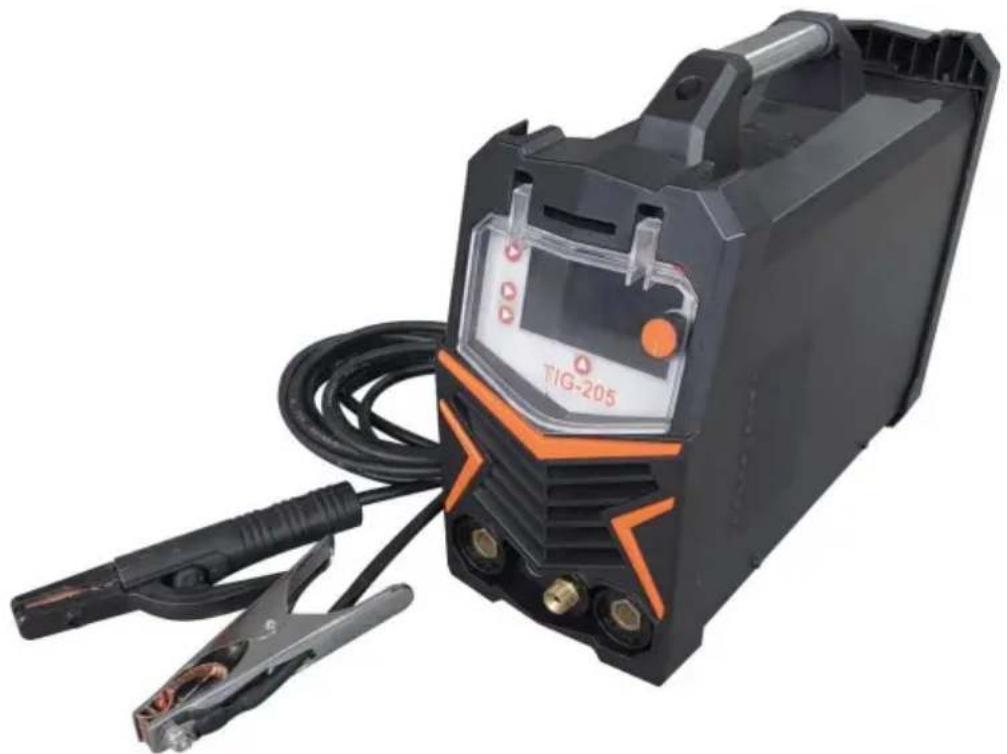

Spawacz TIG

Model: TIG/MMA-205

Uwaga: Zdjęcie produktu ma charakter poglądowy, decydujące znaczenie mają rzeczywiste szczegóły

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Certyfikat wsparcia technicznego i gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologii lub oprogramowania.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJA dla Wyświetlacz Tenprodukt podlega postanowieniom Dyrektywy Europejskiej 2012/19/UE.symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą byćnie wolno ich wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
	Zgodność oznacza certyfikat bezpieczeństwa WE.

Przed użyciem spawarki należy dokładnie przeczytać i zrozumieć niniejszą instrukcję. Zachowaj ją do wykorzystania w przyszłości.

DANGER

PORAŻENIE PRĄDEM MOŻE ZABIĆ!

• Niewłaściwe użycie spawarki elektrycznej może spowodować porażenie prądem, obrażenia i śmierć! Przeczytaj wszystkie środki ostrożności opisane w instrukcji spawarki, aby zmniejszyć ryzyko porażenia prądem.
• Przed montażem, demontażem lub konserwacją spawarki należy odłączyć ją od zasilania. Dotyczy to również wymiany latarki, końcówki stykowej oraz podczas montażu i demontażu dysz.
• Zawsze noś suchą, ochronną odzież, skórzane rękawice spawalnicze i izolowane obuwie. Stosuj odpowiednią odzież wykonaną z trwałego i ognioodpornego materiału, chroniącą skórę. Jeżeli w obszarze spawania znajdują się inne osoby lub zwierzęta, stosuj ekrany spawalnicze, aby chronić osoby postronne przed niebezpieczeństwem iskrzenia.
• Zawsze używaj spawarki w czystym, suchym i dobrze wentylowanym pomieszczeniu. Nie używaj spawarki w miejscach o niskiej temperaturze, mokrych lub o słabej wentylacji.
• Obwody elektrody i robocze (lub uziemienia) są elektrycznie „gorące”, gdy spawarka jest włączona. Nie dopuść, aby te „gorące” części zetknęły się z Twoją gołą skórą lub mokrym ubraniem.
• Odizoluj się od obwodu spawalniczego, używając mat izolacyjnych, aby zapobiec kontaktowi z powierzchnią roboczą.
• Przed rozpoczęciem prac elektrycznych należy upewnić się, że obrabiany przedmiot jest prawidłowo podparty i uziemiony przed operacją spawania.
• Zawsze mocuj zacisk uziemiający do spawanego elementu i jak najbliżej miejsca spawania, jeśli to możliwe. To da najmniejszy opór i najlepsze spawanie.

DANGER

ISKRY SPAWALNICZE MOGĄ SPOWODOWAĆ POŻAR LUB WYBUCH!

• Spawanie elektryczne wytwarza iskry, które mogą być wyładowywane na znaczną odległość z dużą prędkością, zapalając łatwopalne lub wybuchające opary i materiały.
• Nie należy używać spawarki łukowej w miejscach, w których występują opary łatwopalne lub wybuchowe.
• Nie używać w pobliżu powierzchni palnych. Usuń wszystkie przedmioty łatwopalne w odległości 35 stóp od miejsca spawania. Podczas spawania zawsze trzymaj w pobliżu gaśnicę. Używaj koców spawalniczych do ochrony malowanych lub łatwopalnych powierzchni, uszczelek gumowych, silników itp. oraz desek rozdzielczych.
• Upewnij się, że zasilacz ma odpowiednio dobrane okablowanie, aby poradzić sobie ze zużyciem energii.

OSTRZEŻENIE

POLA ELEKTROMAGNETYCZNE MOGĄ BYĆ ZAGROŻENIEM DLA ZDROWIA!

- Pole elektromagnetyczne generowane podczas spawania łukiem elektrycznym może zakłócać działanie różnych urządzeń elektrycznych i elektronicznych, takich jak rozruszniki serca. Każda osoba korzystająca z takich urządzeń powinna przed przystąpieniem do jakichkolwiek prac spawalniczych skonsultować się z lekarzem.

Narażenie na działanie pól elektromagnetycznych podczas spawania może mieć inne, nieuniknione skutki dla zdrowia, które nie są znane.

OSTRZEŻENIE PROMIENIE ŁUKU MOGĄ PALIĆ!

• Promienie łuku elektrycznego wytwarzają intensywne promieniowanie ultrafioletowe, które może poparzyć odsłoniętą skórę i spowodować uszkodzenie oczu. Używaj osłony z odpowiednim filtrem (minimum #11), aby chronić oczy przed iskrami i promieniami łuku podczas spawania lub obserwacji spawania łukiem otwartym (patrz ANSI Z49.1 i Z87.1 dotyczące norm bezpieczeństwa).
• Należy używać odpowiedniej odzieży wykonanej z trwałego, ognioodpornego materiału, aby chronić skórę. Jeżeli w obszarze spawania znajdują się inne osoby lub zwierzęta, należy stosować osłony spawalnicze w celu ochrony osób postronnych przed iskrami i łukami elektrycznymi.

OSTRZEŻENIE OPARY I GAZY SPAWALNICZE MOGĄ BYĆ ZAGROŻENIEM DLA ZDROWIA!

Dymy i gazy uwalniane podczas spawania są niebezpieczne. Nie wdychaj dymów wytwarzanych podczas spawania. Podczas spawania noś respirator zatwierdzony przez OSHA. - Zawsze pracuj w odpowiednio wentylowanym pomieszczeniu. - Nigdy nie spawaj materiałów powlekanych, w tym między innymi: kadmowanych, ocynkowanych,

Ołów

UWAGA GORĄCY METAL I NARZĘDZIA MOGĄ SIĘ PALIĆ!

• Spawanie elektryczne nagrzewa metal i narzędzia do temperatur, które mogą spowodować poważne oparzenia!
• Stosując sprzęt podczas pracy z Eastwood lub innymi urządzeniami spawalniczymi, należy używać rękawic i odzieży odpornej na ciepło. Nigdy nie dotykać schłodzonej powierzchni roboczej, końcówki palnika lub dyszy, aż do całkowitego ostygnięcia spawanej powierzchni.

UWAGA LATAJĄCE WIÓRY METALOWE MOGĄ SPOWODOWAĆ OBRAŻENIA!

• Szlifowanie i polerowanie powoduje wyrzucanie wiórów metalowych, pyłu, zanieczyszczeń i iskier z dużą prędkością. Aby zapobiec urazom oczu, należy nosić zatwierdzone okulary ochronne. - Podczas szlifowania lub polerowania należy nosić respirator zatwierdzony przez OSHA.
• Przed użyciem należy przeczytać wszystkie instrukcje dołączone do konkretnych szlifierek, polerek lub innych elektronarzędzi. i po procesie spawania. Należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa elektronarzędzi.

WYMAGANE ELEMENTY

Przed rozpoczęciem korzystania ze spawarki TIG/MMA 205 ST CK, upewnij się, że posiadasz następujące rzeczy:

- Prawidłowo uziemiony wyłącznik automatyczny 1-fazowy 110/220 V AC, 50/60 Hz, 50 A. UWAGA: Aby urządzenie działało prawidłowo i bezpiecznie, musi być uziemione!

· Czyste, przestronne, dobrze oświetlone, suche i dobrze wentylowane miejsce pracy.

- Niepalna koszula z długim rękawem lub kurtka spawalnicza · Wytrzymałe rękawice spawalnicze

• Automatycznie przyciemniający się helm spawalniczy zapewniający ochronę oczu podczas prac spawalniczych. Uwaga: MUSI być #11 Taki sam lub ciemniejszy.
• Dedykowane szczotki spawalnicze ze stali nierdzewnej do każdego spawanego materiału.

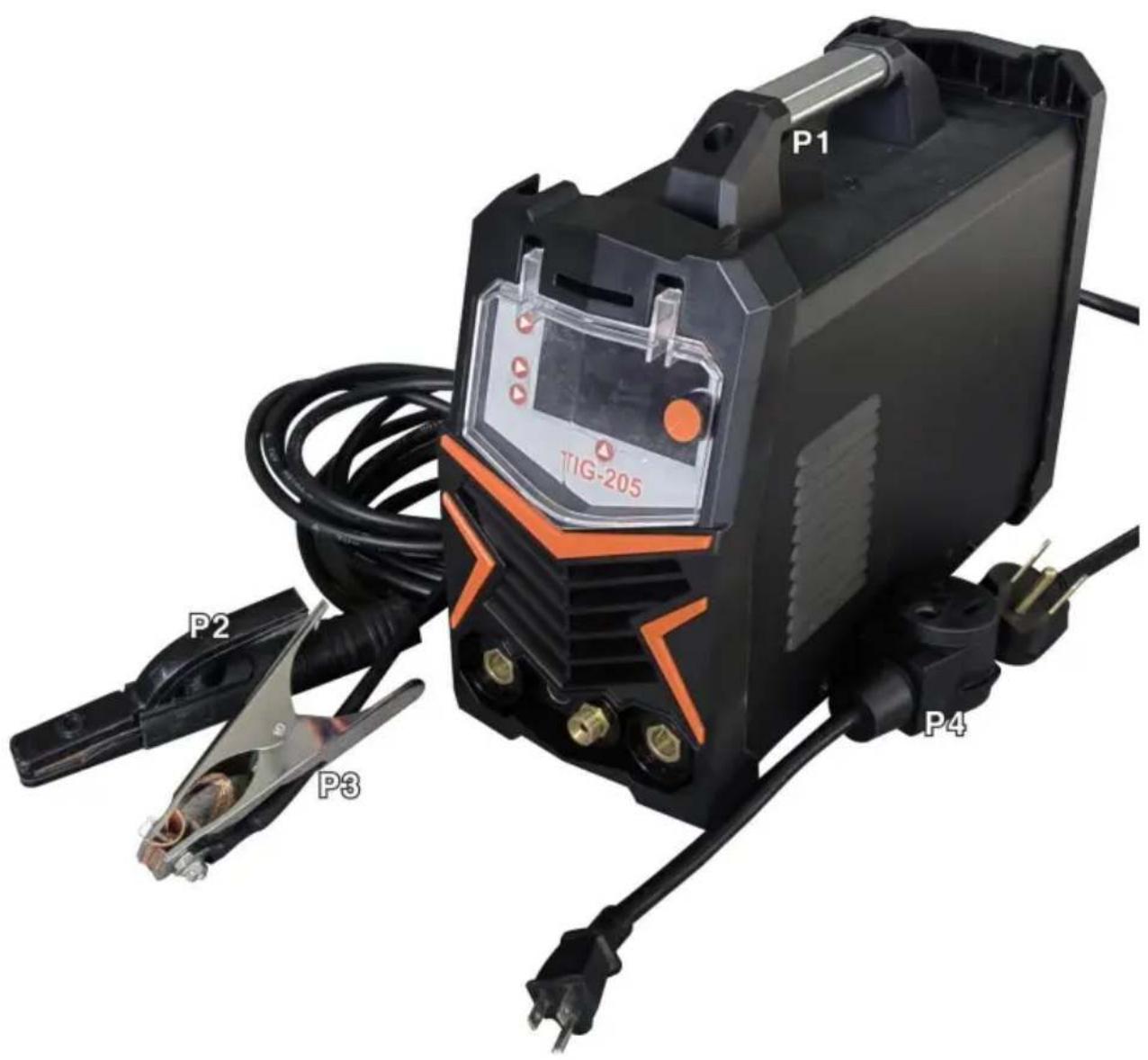

ZAWARTOŚĆ

Wyjmij wszystkie elementy z pudełka. Porównaj z listą poniżej, aby upewnić się, że jednostka jest kompletna.

1.TIG/MMA-205

Szczypce do kabli uziemiających 2,2 m 25 mm² 1 zestaw

3.1 zestaw 2m 25mm² uchwyt spawalniczy 4.3mWP-17

13mm² pistolet spawalniczy TIG 1 zestaw

5. szczotka spawalnicza *1

1. Stany Zjednoczone wtyczka konwertera podwójnego napięcia (maszyna o podwójnym zasilaniu)

PANEL STEROWANIA I WYŚWIETLANIA

A: Przycisk wyboru 2T/4T B: Przycisk wyboru DC/SPOT/PULSE

C: Tryb spawania ręcznego D: Przycisk trybu spawania

E: Spawanie łukiem argonowym LIFTIG F: Spawanie łukiem argonowym o wysokiej częstotliwości

G: Wyświetlacz prądu H: Wyświetlacz napięcia wejściowego

I: pokrętło regulacji prądu J: wbudowany wyświetlacz parametrów

K: Wbudowany przycisk wyboru funkcji

Kliknij przycisk, aby wybrać funkcję, która ma być stabilna. Alarm na ekranie, np. zabezpieczenie termiczne

Tryb spawania	prąd(A)		parametry spawania
	110V	220 V	###	Siła łuku	Gorący start
stick	20~130A	20~180A	WŁ./WYŁ.	0~10	0~10
Podnieś TIG	10~145A 10~205A		/	/	/

Dioda LED ochrony termicznej zapala się, gdy jednostka osiągnie maksymalną temperaturę wewnętrznych podzespołów. Dzieje się tak, gdy przekroczony zostanie cykl pracy.

Spawarka wyłączy się automatycznie, jednak wentylator będzie nadal pracował w celu schłodzenia przegrzanych podzespołów. Po osiągnięciu bezpiecznej temperatury obwód ochronny automatycznie włączy ponownie spawarkę.

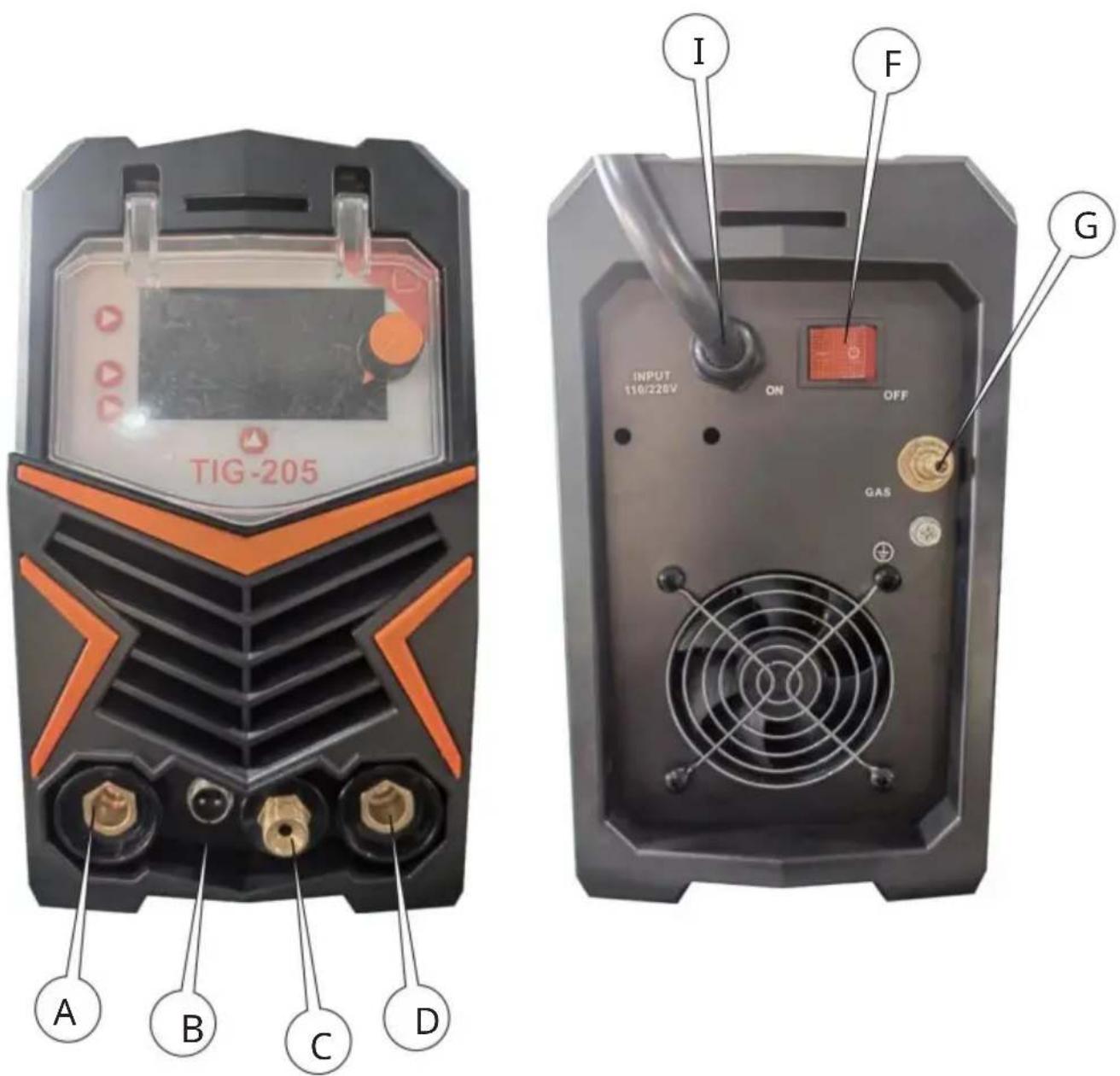

A: interfejs wyjściowy dodatni B: interfejs przełącznika pistoletu

C: Interfejs gazowo-elektryczny E: Przewód zasilający

F: Wyłącznik zasilania G: Interfejs gazowy TIG

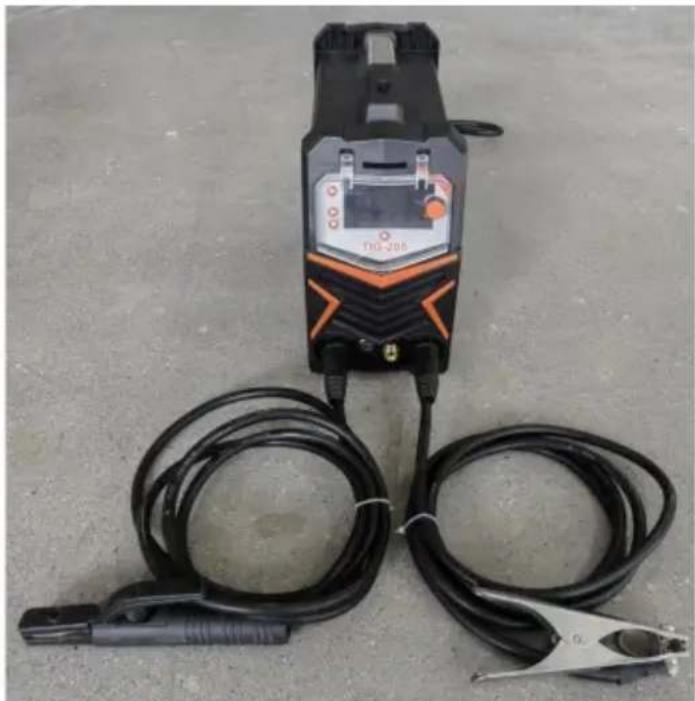

SPAWANIE RĘCZNE DEBUGOWANIE I DZIAŁANIE

1. Podłącz wtyczkę zasilającą i włącz urządzenie wyłącznikiem zasilania.
2. Podłącz szczypce spawalnicze do portu wyjściowego dodatniego i podłącz zacisk uziemiający do ujemnego portu wyjściowego.
3. Trzymaj przedmiot obrabiany za pomocą zacisku szlifierki.
4. Naciśnij przycisk trybu spawania, aby przełączyć do trybu spawania ręcznego.
5. Dostosuj pokrętło prądu, aby ustawić prąd w odpowiednim zakresie.
6. Dotknij elektrodą i przedmiotem obrabianym za pomocą szczypiec spawalniczych i rozpocznij łuk spawalniczy.

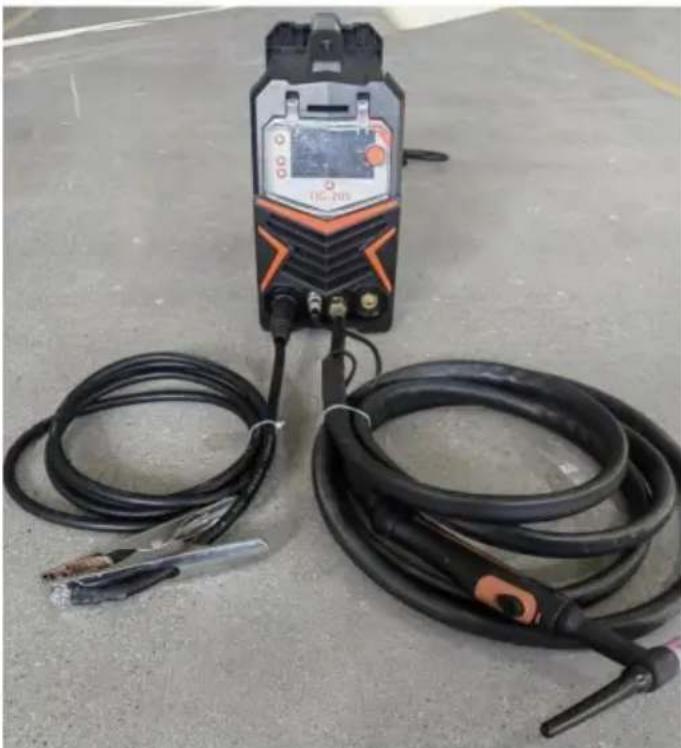

SPAWANIE ŁUKIEM ARGONOWYM DEBUGOWANIE I DZIAŁANIE

1. Włącz zasilanie i włącz przełącznik zasilania.
2. Podłącz pistolet spawalniczy łukiem argonowym do interfejsu gazowo-elektrycznego spawarki i dokręć zgodnie z ruchem wskazówek zegara.
3. Włóż dwużyłową wtyczkę palnika do portu przełącznika latarki.
4. Podłącz szybkozłączkę zacisku uziemiającego do dodatniego końca wyjściowego spawarki i przytrzymaj przedmiot obrabiany za pomocą zacisku uziemiającego.
5. Naciśnij przycisk trybu spawania, aby przełączyć na tryb spawania łukiem argonowym.
6. Podłącz rurę gazową butli z argonem do portu gazowego spawania łukiem elektrycznym na tylnym panelu i dokręć opaską zaciskową.
7. Obróć zawór butli, aby uzyskać odpowiednie ciśnienie spawania.
8. W zależności od grubości płyty, obróć pokrętło regulacji prądu, aby uzyskać odpowiedni prąd spawania.
9. Dotknij elektrody wolframowej spawarki, przyłóż palnik do obrabianego przedmiotu i naciśnij przełącznik pistoletu uchwyt i rozpoczyna się spawanie.
