MMA-205 - Svetsmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	TIG/MMA-svetsmaskin
Märke	Vevor
Modell	MMA-205 (TIG/MMA-205)
Strömförsörjning	110/220 V AC, enfas, 50/60 Hz, 50 A brytare
MMA-svetsström (110 V)	20 - 130 A
MMA-svetsström (220 V)	20 - 180 A
TIG-svetsström (110 V)	10 - 145 A
TIG-svetsström (220 V)	10 - 205 A
Svetslägen	MMA (pinne), TIG Lift, TIG HF, Spot, Pulse
Driftscykel	Ej specificerad, inbyggt termiskt skydd
Specialfunktioner	Hot start, Arc force, 2T/4T, strömreglering
Display	Digital skärm för ström och spänning, inbyggda parametrar
Mått (cirka)	35 x 20 x 25 cm
Vikt (cirka)	10 kg
Förpackningens innehåll	Svetsmaskin, TIG-brännare WP-17 (3 m), jordklämma (2,2 m), elektrodhållare (2 m), svetsborste, amerikansk adapter
Säkerhet	Termiskt skydd, automatisk avstängning vid överhettning, kylfläkt
Underhåll och rengöring	Koppla ur före underhåll, rengör med torr trasa, undvik fukt
Reservdelar	Tillgängliga på tillverkarens webbplats (www.vevor.com/support)
Reparerbarhet	Teknisk support online, elektronisk garanti
Standarder	CE, i enlighet med WEEE-direktivet 2012/19/EU

Vanliga frågor - MMA-205 Vevor

Vilka svetslägen finns på Vevor MMA-205?

Vevor MMA-205-svetsmaskinen erbjuder lägena MMA (pinne), TIG Lift (kontaktstart), TIG HF (högfrekvens), samt lägena Spot och Pulse.

Vilken strömförsörjning krävs för denna svetsmaskin?

Vevor MMA-205 fungerar på 110/220 V AC enfas, 50/60 Hz. Det rekommenderas att använda en 50 A brytare korrekt jordad.

Hur ansluter man svetsmaskinen för MMA-läget?

I MMA-läge, anslut svetsklämman (elektrodhållaren) till positiv utgång och jordklämman till negativ utgång. Se till att arbetsstycket är ordentligt fastsatt med jordklämman.

Hur ansluter man svetsmaskinen för TIG-läget?

I TIG-läge, anslut TIG-brännaren till gas-elektrisk gränssnitt och kontrollkontakten till avsedd port. Anslut jordklämman till positiv utgång. Anslut även argonflaskan till bakporten.

Vad gör man om termoskyddslampan tänds?

Termoskyddslampan indikerar att maskinen har nått sin maximala temperatur. Apparaten stängs av automatiskt men fläkten fortsätter att gå. Låt den svalna tills lampan släcks, sedan startar apparaten automatiskt om.

Vilken skyddsutrustning behövs för svetsning?

Använd alltid lädersvetshandskar, en automatisk mörknande svetshjälm (minsta nyans #11), brandhärdiga kläder, isolerande skor och ett godkänt andas skydd i dåligt ventilerade områden.

Kan jag svetsa på målad eller galvaniserad metall?

Nej, svetsa aldrig belagda material (kadmierade, galvaniserade, bly) eftersom de avger giftiga ångor. Ta bort all beläggning före svetsning och se till att ventilationen är tillräcklig.

Hur justerar man svetsströmmen?

Använd strömregleringsknappen på frontpanelen. Den digitala displayen visar värdet i ampere. Anpassa strömmen efter metalltjocklek och elektrodtyp.

Vad är skillnaden mellan lägena 2T och 4T?

I 2T-läge börjar svetsningen när du trycker på avtryckaren och slutar när du släpper. I 4T-läge startar ett första tryck svetsningen, ett andra tryck stoppar den, idealiskt för långa svetsar.

Var kan jag hitta reservdelar eller teknisk support?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Reservdelar finns tillgängliga via kundsupport.

BRUKSANVISNING MMA-205 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

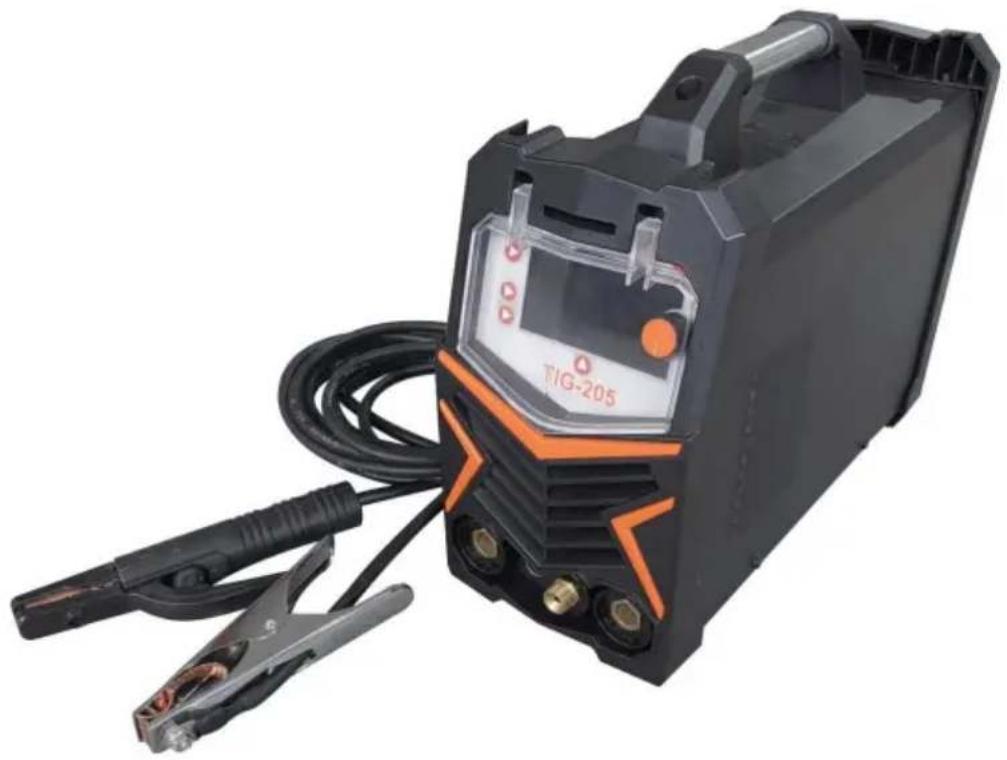

TIG-svetsare

Modell: TIG/MMA-205

Obs: Produktbilden är för referens, de faktiska detaljerna ska råda

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen, vänligen läs alla bruksanvisningar noggrant innan du använder den. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende är beroende av den produkt du mottagit.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	KORREKT AVFALLSHANTERING fördisplay Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. De symbol som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana kanske inte är detkasseras tillsammans med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska enheter.
	Överensstämmelse är en EG-säkerhetscertifiering.

Läs och förstå denna bruksanvisning noggrant innan du använder svetsaren. Spara för framtida referens.

FARA

ELEKTRISK STÖT KAN DÖDA!

• Felaktig användning av en elektrisk svetsare kan orsaka elektriska stötar, skador och dödsfall! Läs alla försiktighetsåtgärder som beskrivs i svetsmanualen för att minska risken för elektriska stötar. Koppla bort svetsaren från strömförsörjningen före montering, demontering eller underhåll av fackla, kontaktpets och vid montering eller borttagning av munstycken.
• Bär alltid torra skyddskläder och lädersvetshandskar och isolerade skor. Använd lämpliga kläder tillverkade av slitstarkt flambeständigt material för att skydda din hud.

Om andra personer eller husdjur är i området för svetsning, använd svetsskärmar för att skydda åskådare.

Använd alltid svetsaren i ett rent, torrt och välventilerat utrymme. Använd inte svetsaren i regniga eller dåligt ventilerade utrymmen. - Elektroden och arbets- (eller jord-)kretsarna är elektriskt "heta" när svetsaren är på. Låt inte dessa "heta" delar komma i kontakt med din bara hud eller våta kläder. - Separera dig från svetskretsen genom att använda isoleringsmattor för att förhindra kontakt från arbetsyta. - Se till att arbetsstycket är ordentligt stött och jordat innan du påbörjar en elektrisk svetsoperation. - Fäst alltid markklämman på det stycke som ska svetsas och så nära svetsområdet som möjligt. Detta ger minst motstånd och bästa svetsning.

DANGER

SVETSGNISTOR KAN ORSAKA BRAND ELLER EXPLOSION!

• Elektrisk svetsning producerar gnistor som kan släppas ut på avsevärda avstånd vid hög hastighet vilket antänder brandfarliga eller exploderande ångor och material. Använd inte en elektrisk ljusbågsvetsare i områden där det finns brandfarliga eller explosiva ångor.
• Använd inte nära brännbara ytor. Ta bort alla brännbara föremål inom 35 fot från svetsområdet.

• Ha alltid en brandsläckare i närheten när du svetsar. - Använd svetsfiltar för att skydda målade och/eller brännbara ytor; gummiskydd, motorer etc. instrumentbräder.
• Se till att strömförsörjningen har rätt klassade ledningar för att hantera strömförbrukningen.

WARNING

ELEKTROMAGNETISKA FÄLT KAN VARA EN HÄLSOFARA!

Det elektromagnetiska fältet som alstras under bågsvetsning kan störa olika elektriska och elektroniska enheter såsom pacemakers. Alla som använder sådana enheter borde rådfråga sin läkare innan du utför några elektriska svetsoperationer. Exponering för elektromagnetiska fält under svetsning kan ha andra hälsoeffekter som inte är kända.

WARNING BÅGSTRÅLAR KAN BRÄNNA!

• Bågstrålar producerar intensiv ultraviolett strålning som kan bränna exponerad hud och orsaka ögonskada. Använd en sköld med rätt filter (minst #11) för att skydda dina ögon från gnistor och ljusbågens strålar vid svetsning eller vid observation av öppen bågsvetsning (se ANSI Z49.1 och Z87.1 för säkerhetsstandarder).
• Använd lämpliga kläder gjorda av slitstarkt flambeständigt material för att skydda din hud. Om andra personer eller husdjur befinner sig i svetsområdet, använd svetsskärmar för att skydda åskådare från gnistor och ljusbågsstrålar.

VARNING: RÖK OCH SVETSGAS KAN VARA EN HÄLSOFARA!

• Rök och gaser som frigörs vid svetsning är farliga. Andas inte in rök som produceras vid svetsningen. Bär ett OSHA-godkänt andningsskydd vid svetsning.
• Arbeta alltid i ett väl ventilerat utrymme.
• Svetsa aldrig belagda material inklusive men inte begränsat till: kadmiumpläterade, galvaniserade, bly-

• Elektrisk svetsning värmer metall och verktyg till temperaturer som kan orsaka allvarliga brännskador!
• Använd värmebeständiga handskar och kläder när du använder Eastwood eller någon annan svetsutrustning. Rör aldrig svetsad arbetsyta, brännarens spets eller munstycke förrän de är helt kylda.

OBSERVERA: FLYGANDE METALLSPÅN KAN ORSAKA SKADA!

• Slipning och borstning kommer att spruta ut metallspån, damm, skräp och gnistor med hög hastighet. Använd godkända skyddsglasögon för att förhindra ögonskador. Använd ett OSHA-godkänt andningsskydd vid slipning eller borstning.
• Läs alla manualer som medföljer specifika slipmaskiner, borstmaskiner eller andra elverktyg som används före och efter svetsprocessen. Var medveten om alla säkerhetsvarningar för elverktyg.

OBLIGATORISKA ARTIKLAR

Innan du börjar använda TIG/MMA 205 ST CK WELDER, se till att du har följande:

- En korrekt jordad 1-fas 110/220 volt AC, 50/60Hz, 50A strömbrytare.

OBS: enheten måste vara jordad för att fungera korrekt och säkert!

• En ren, säker, väl upplyst, torr och välventilerad arbetsplats. · En icke brandfarlig långärmad skjorta eller svetsjacka · Heavy Duty

svetshandskar

• Automatisk mörkare svetshjälm för att ge ögonskydd vid svetsning. Obs: MÅSTE vara #1 1 Samma eller mörkare.
• Dedikerade borstar för ståltrådssvetsning för varje material som ska svetsas.

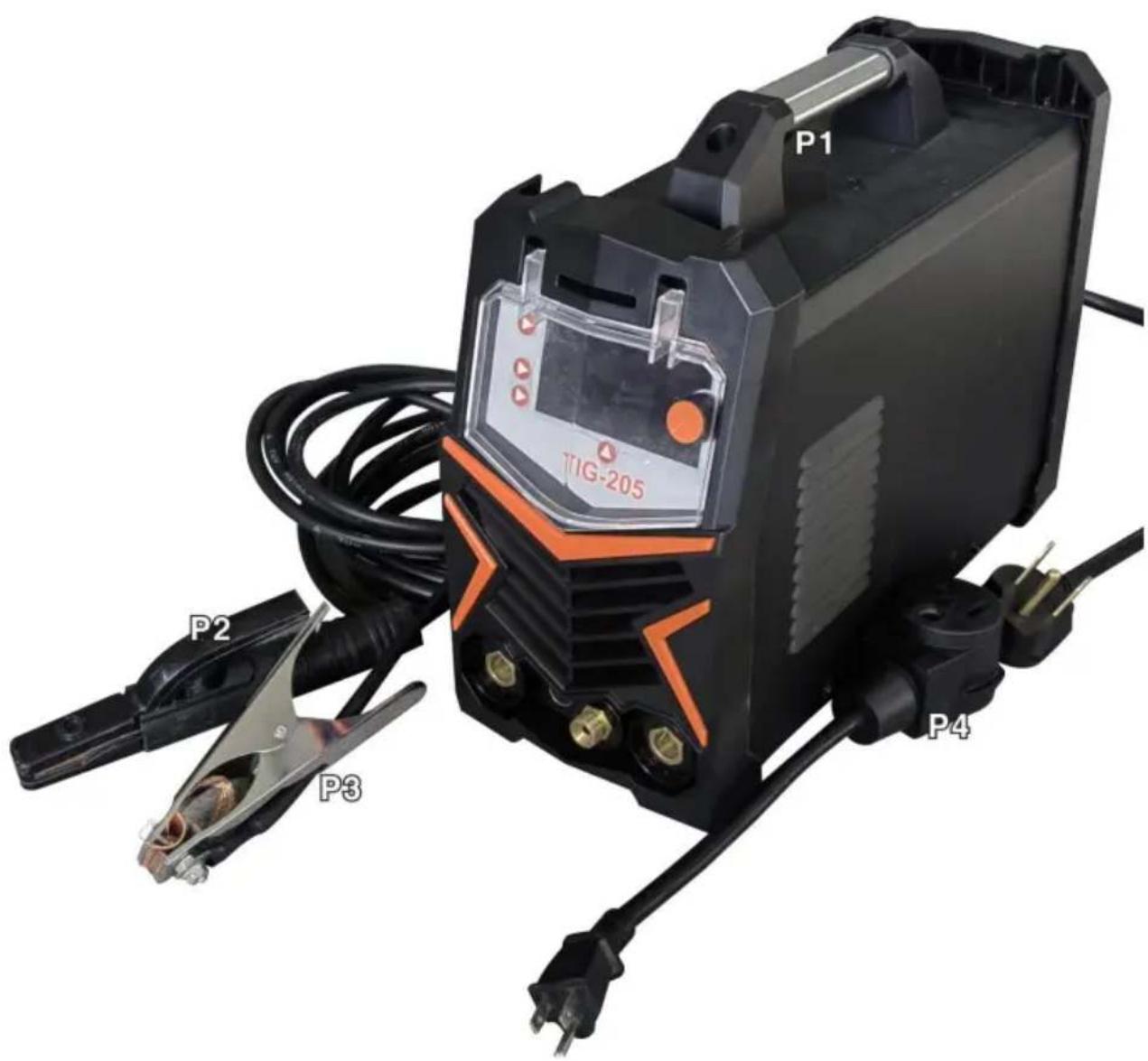

INNEHÅLL

Ta bort alla föremål från lådan. Jämför med listan nedan för att säkerställa att enheten är komplett.

1. TIG/MMA-205 2,2m 25mm² Jordkabeltång 1 set 3,1 set 2m 25mm² svetshållare 4,3mWP-17 13mm² tig-svetspistol 1 set 5.svetsborste *1
2. USA-kontakt med dubbelspänningsomvandlare (dual power-maskin)

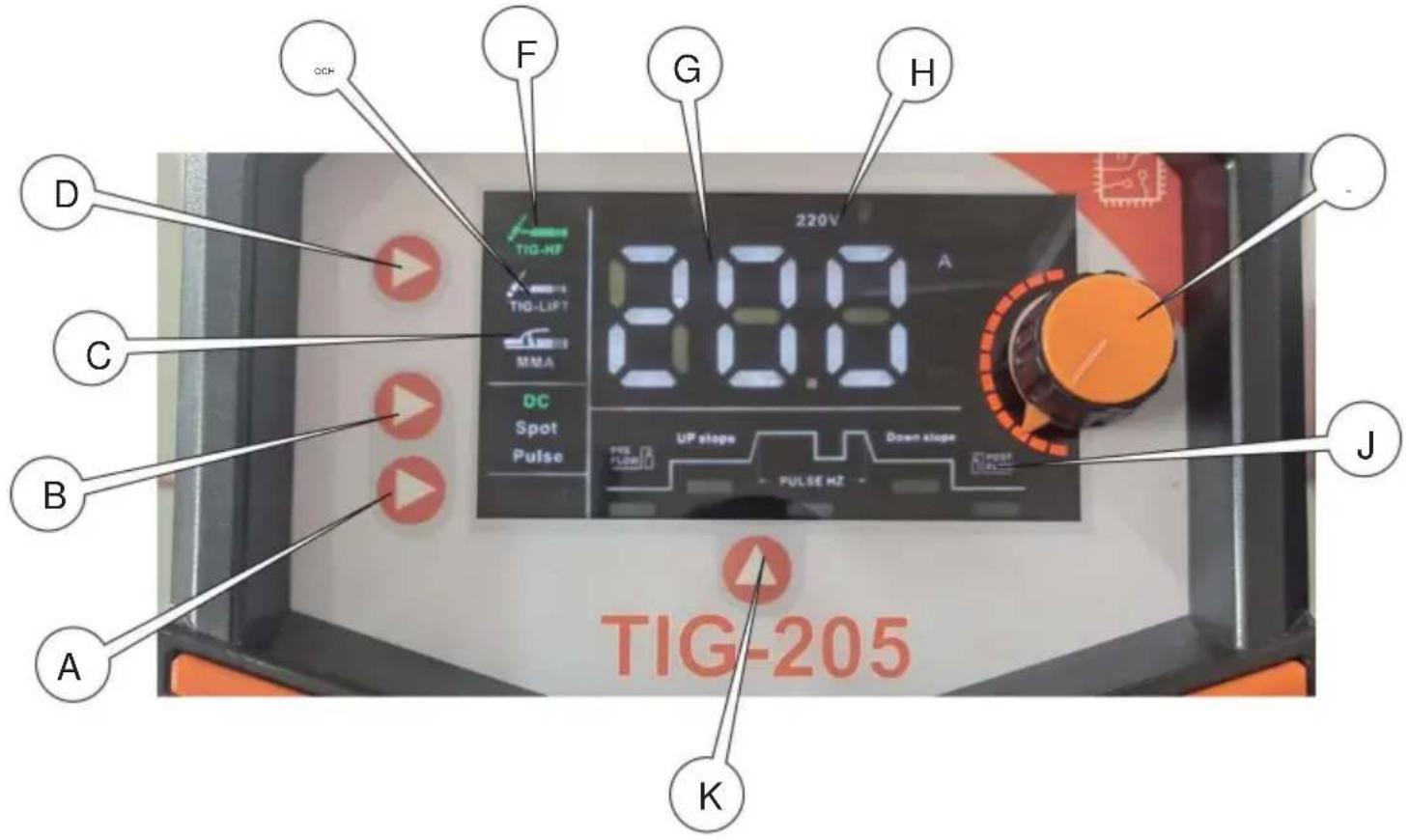

KONTROLL- OCH DISPLAYPANEL

C: Manuellt svetsläge D: Svetslägesknapp

E: LIFTIG argonbågsvetsning F: Högfrekvent argonbågsvetsning

G: Strömdisplay H: Ingångsspänningsdisplay

I: strömjusteringsratt J: Inbyggd parametervisning

K: Inbyggd funktionsvalsknapp

Klicka på knappen för att välja den funktion som ska vara fast på In-screen larm såsom termiskt skydd.

svetsläge	ström(A)		svetsparam
	1 1 0V	220V	JAMFÖRA	ARC Force	Varmstart
stick	20~130A 20~180A		PÅ/AV	0~10	0~10
Lyft TIG	10~145A 10~205A		/	/	/

Termiskt skyddslysdiod tänds när enheten har nått den maximala interna komponenttemperaturen. Detta inträffar när arbetscykeln har överskridits.

Svetsaren stängs automatiskt av men fläkten fortsätter att gå för att kyla de överhettade komponenterna. När en säker temperatur har uppnåtts kommer skyddskretsen automatiskt slå på svetsutgången igen.

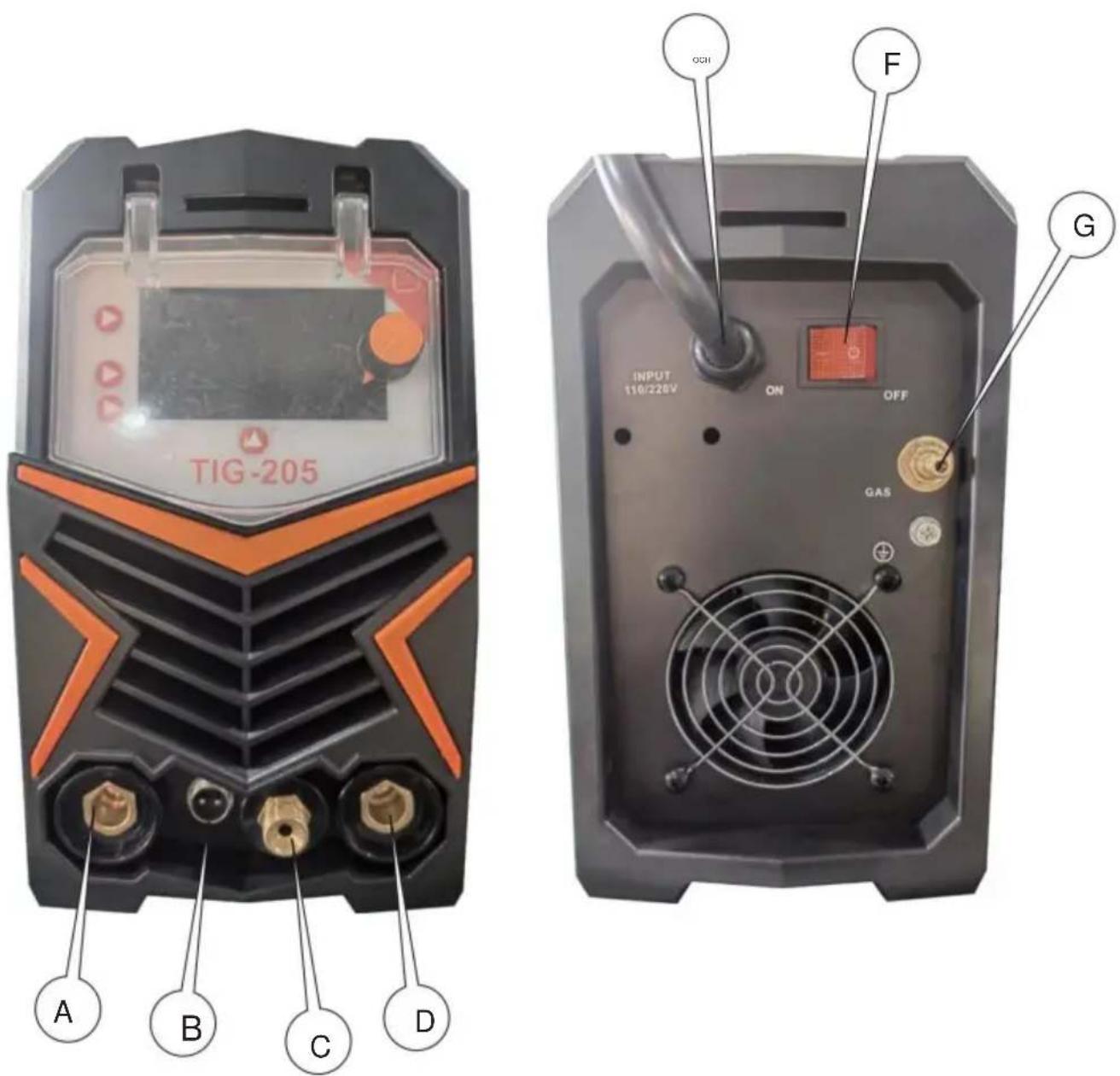

A: Gränssnitt för positiv utgång. B: Gränssnitt för pistolbrytare.

C: Gas-elektriskt gränssnitt. E: Nätsladd.

F: Strömbrytare. G: TIG-gasgränssnitt.

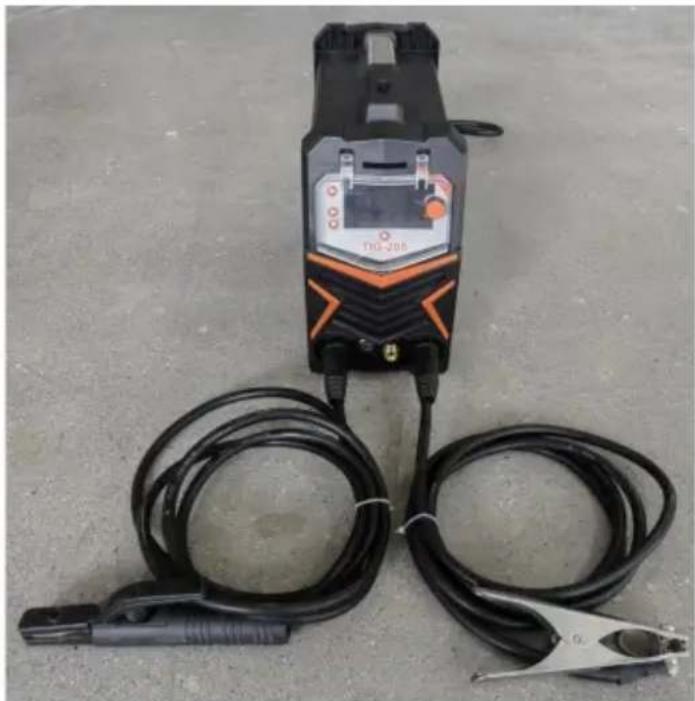

MANUELL SVETSNING – FELSÖKNING OCH DRIFT

1. Anslut nätkontakten och slå på strömbrytaren.
2. Anslut svetstången till den positiva utgångsporten och anslut jordklämman till den negativa utgångsporten.
3. Håll arbetsstycket med en jordklämma.
4. Tryck på svetslägesknappen för att växla till manuellt svetsläge.
5. Justera strömratten för att ställa in strömmen till lämpligt område.
6. Rör vid elektroden och arbetsstycket med svetstången och starta bågsvetsning.

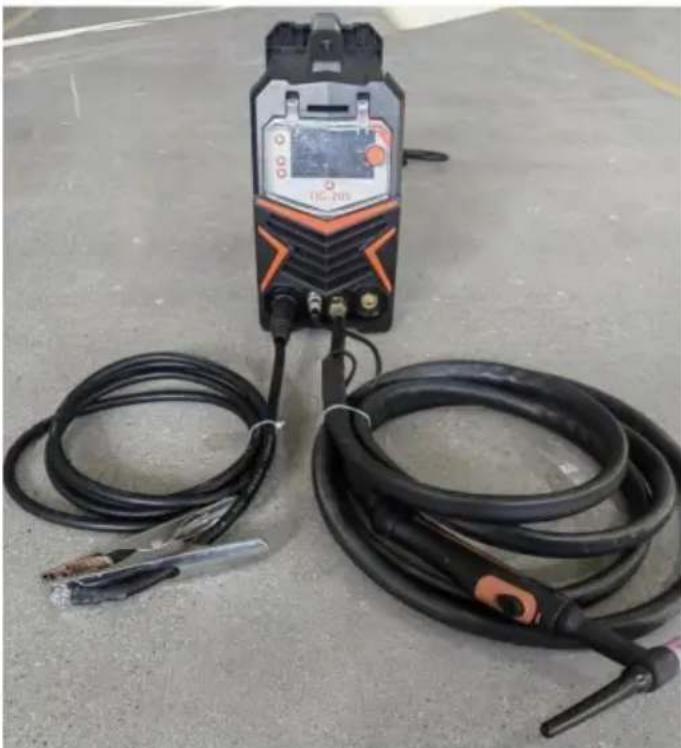

ARGONBÅGSVETSNING – FELSÖKNING OCH DRIFT

1. Slå på strömbrytaren.
2. Anslut argonbågssvetspistolen till det gas-elektriska gränssnittet på svetsmaskinen och dra åt den medurs.
3. Sätt in den tvåkärniga kontakten på brännaren i porten på ficklampan.
4. Anslut jordklämmans snabbkoppling till svetsarens positiva utgång och håll fast arbetsstycket med jordklämman.
5. Tryck på svetslägesknappen för att växla till argonbågsvetsningsläge.
6. Anslut gasflaskans gasrör till argonbågsvetsgasporten på bakpanelen och dra åt det med slangklämman.
7. Vrid på cylinderventilen för att uppnå lämpligt svetstryck.
8. Beroende på plattans tjocklek, vrid på strömjusteringsratten för att ställa in lämplig svetsström.
9. Rör vid arbetsstycket med brännarens volframelektrod, tryck på pistolavtryckaren och svetsningen börjar.
