Type de produit	Baignoire de toilettage pour chiens
Marque	Vevor
Modèle	K1E01020
Dimensions (L × l × H)	environ 1219 × 635 × 1016 mm
Capacité de charge maximale	150 kg (330 lb)
Volume intérieur	0,64 m³
Matériau principal	Acier inoxydable
Alimentation	Raccordement eau chaude et froide
Type de robinet	Mélangeur avec interrupteur intégré
Accessoires inclus	Pommeau de douche, tuyau de douche, tuyau d'admission, panier de rangement, rampe, élingue, support de douche, peigne, gants, barre transversale, clé, ruban d'étanchéité
Fonctions principales	Douche à main, réglage eau chaude/froide, porte latérale, rampe d'accès, système de filtration, rangement intégré
Pieds réglables	Oui, pour mise à niveau et vidange optimale
Sécurité	Porte verrouillable, bords arrondis, joints d'étanchéité, instructions de montage
Entretien et nettoyage	Nettoyer avec détergent doux et chiffon ; nettoyer régulièrement le filtre et la bonde
Pièces détachées disponibles	Oui, via support Vevor (www.vevor.com/support)
Réparabilité	Conception modulaire, pièces standardisées
Garantie	Certificat de garantie électronique disponible en ligne

FOIRE AUX QUESTIONS - K1E01020 Vevor

Quels outils sont nécessaires pour assembler la baignoire de toilettage Vevor K1E01020 ?

Vous aurez besoin d'un tournevis cruciforme, d'une clé M4, d'un niveau à bulle, de gants et de lunettes de sécurité.

Comment raccorder l'eau chaude et froide ?

Utilisez les tuyaux d'admission (M) fournis. Connectez le côté marqué « H » à votre arrivée d'eau chaude et le côté marqué « C » à l'eau froide. Assurez-vous que les joints toriques sont en place et serrez les écrous à la main puis à l'aide de la clé.

La baignoire peut-elle recevoir de grands chiens ?

Oui, sa capacité de charge maximale est de 150 kg et ses dimensions intérieures sont d'environ 1219 × 635 × 1016 mm, ce qui convient à la plupart des races.

Comment nettoyer la baignoire après utilisation ?

Utilisez un chiffon doux ou une éponge avec un détergent doux. Rincez abondamment et essuyez. Nettoyez régulièrement le filtre de la bonde pour éviter les obstructions.

Que faire si le robinet fuit ?

Vérifiez que les joints en caoutchouc sont correctement installés et en bon état. Si un joint est endommagé, remplacez-le.
Vous pouvez aussi utiliser le ruban d'étanchéité fourni pour renforcer les raccords.

La rampe est-elle incluse ?

Oui, une rampe (AK) est fournie et doit être installée sur les rails du châssis pour faciliter l'accès de votre chien.

Comment régler la hauteur des pieds ?

Vissez les pieds réglables (U) dans les supports. Utilisez un niveau à bulle pour que la baignoire soit légèrement inclinée (1-2°) vers la sortie d'eau. La profondeur minimale de vissage est de 12 mm.

Où trouver les pièces de rechange ?

Rendez-vous sur www.vevor.com/support pour obtenir assistance technique et commander des pièces détachées.

Puis-je utiliser la baignoire sans la porte ?

Non, la porte (E) est nécessaire pour la sécurité. Installez-la avec les charnières et le loquet fournis avant toute utilisation.

Quelle est la garantie de ce produit ?

Vevor fournit un certificat de garantie électronique disponible sur leur site. La durée de garantie est généralement de 12 mois. Contactez le support pour plus de détails.

MODE D'EMPLOI K1E01020 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

BAIGNOIRE DE TOILETTAGE POUR CHIENS

MODÈLE : K1E01019/K1E01020

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

BAIGNOIRE DE TOILETTAGE POUR CHIENS

MODÈLE : K1E01019/K1E01020

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant

d'utiliser ou d'entretenir ce produit. Le non-respect de ces

les avertissements et les instructions peuvent entraîner des blessures corporelles ou

dommages aux biens de valeur. Évitez

que les enfants utilisent la baignoire de toilettage. Et ce produit n'est pas un jouet.

laisser les enfants jouer.

Tenir à l'écart des objets pointus, des lames et autres objets tranchants.

Précautions d'assemblage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant assemblée.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne montez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent au produit correctement et complètement assemblé.

seulement.

1. Pour plus d'informations sur les pièces répertoriées ci-dessous

pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et

séparer toutes les pièces dans une zone de travail propre. Veuillez garder les petites pièces de rechange à l'écart hors de portée des enfants.

CONSERVEZ CES INSTRUCTIONS

PRÉPARATIFS AVANT L'INSTALLATION

1. Outils recommandés :
   Tournevis cruciforme, clé M4, niveau à bulle,

2. Équipement de sécurité nécessaire :

Gants, lunettes.

Attention : Avant d'installer le produit, portez des gants et des lunettes de protection pour éviter dommages physiques possibles lors de l'installation.

INSTRUCTIONS

Merci beaucoup d'avoir choisi cette baignoire pour animaux de compagnie. Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleures résultats possibles.

Liste des pièces:

Un*2	B*1	C*1	D*1
Boîtier de pédalier	Cuve	Panneau latéral droit	Panneau latéral gauche
E*1	F*1	G*1	H*1
Porte		Panneau arrièrePlaque filtrante à eau	Interrunteur de robinet
J*1		L*1K*1	M*2 (600 mm)
Panier de rangement Pommeau de douche		Tuyau de douche	Tuyau d'admission
		[SW8G]
N*1	P*4 (M4*15mm)	Q*4 (M4)	R*2
Passoire	Vis	Écrou à embase hexagonale	Noix
S*1	T*1	Dans*6	V*2
Support de douche	Peigne	Pied réglable	Fronde
W*2	Y*20 (M6*15mm) Z*6 (M8*16mm)		AA*1
Jouer au ballon	Vis	Vis	Gants
AB*1		CA*2	AD*2
Barre transversale		Rondelle	Noix
[XXD]
MAIS*1	DÉSACTIVÉ*1	AG*1	AH*3
Ruban d'étanchéité	Poignée	Clé	Charnière
UNJ*1	ET*1
Loquet	Rampe

Étapes d'installation

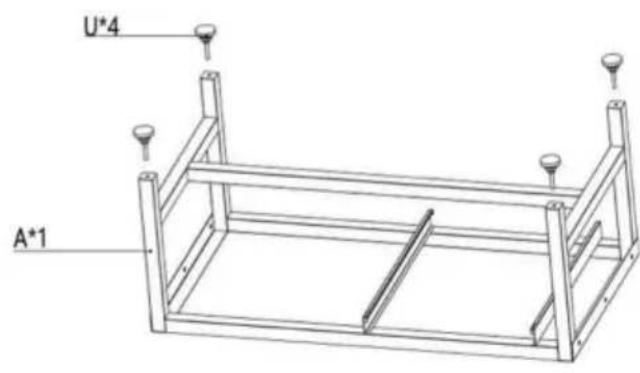

U*4 A*1

Installez les pieds réglables (U) au rack H (A).

Attention : assurez-vous que la profondeur des pieds réglables n'est pas inférieur de 12 mm et essayez de faire le quatre pieds réglables vissés dans le même profondeur. Veuillez serrer le écrou de rechange lors de l'installation et ajustez-le plus tard.

Support de porte gauche

Support de porte droite

Retournez le boîtier de pédalier, ajustez la hauteur des pieds pour vous assurer que la hauteur du côté de sortie d'eau est de 1 à 2 degrés inférieure à celle de l'autre côté (utilisez un niveau à bulle pour montrer)

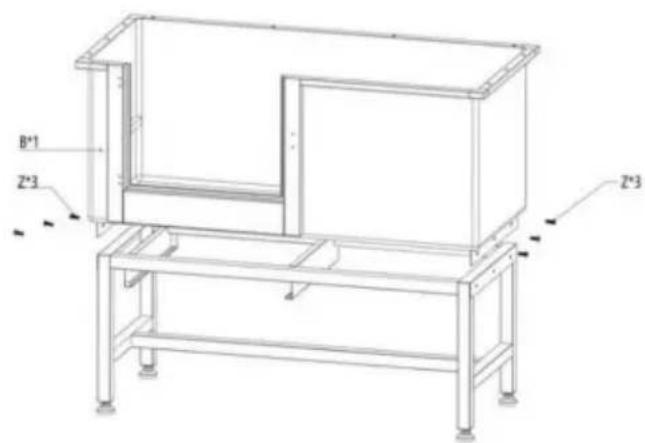

B*1 Z*3 Z*3

Utilisez la vis (Z) pour fixer le bas support et cuve (B)

	Utilisez la vis (P) et la charnière (AH) pour fixer la porte (E) à la baignoire (B) et installez le loquet (AJ) avec la vis (P)
	Installez le filtre (N), assurez-vous que la bague d'étanchéité est exempte de luxation et de plis.Attention : lors de l'installation, veuillez faire attention à ce que la bagued'étanchéité soit correctement placée afin d'éviter les fuites d'eau dues à une installation incorrecte du joint.
	Utilisez la vis (Y) pour fixer les panneaux latéraux gauche et droit (D&C), puis utilisez la vis (Y) pour fixer le panneau arrière (G), enfin utilisez la vis (Y) pour fixer le panneau latéral (D&C) et le panneau arrière (G)Installez la poignée (AF) sur la plaque du filtre à eau (F)

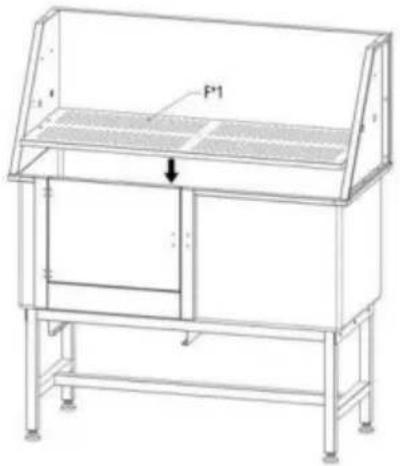

	Placez la plaque filtrante à eau (F) dans la cuve (B)
	Installez les pieds réglables (U) sur le bas de la rampe (AK). Attention: Assurez-vous que la profondeur des pieds réglables n'est pas inférieure à 12 mm et essayez de visser les deux pieds réglables à la même profondeur. et serrez l'écrou de rechange pendant l'installation.
	Installez la rampe dans les rails du châs

P*2 J*1 Q*4 P*2 O O C C C

Utilisez une vis (P) et une bride hexagonale écrou (Q) pour installer le panier de rangement (J) et support(s) de douche à droite panneau latéral (C)

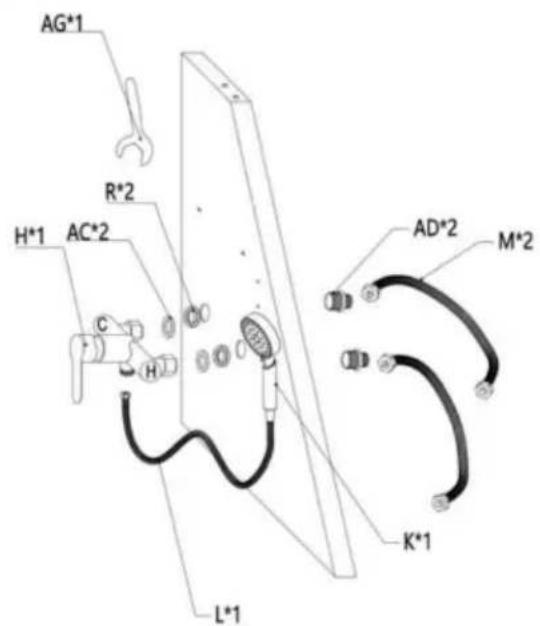

AG*1 R*2 H*1 AC*2 C H L*1 AD*2 M*2 K*1

Installer un interrupteur de douche chaude et froide et l'arrivée d'eau.

Attention : avant de faire cela, assurez-vous assurez-vous que votre source d'eau est activée le côté gauche ou droit de la baignoire et sélectionnez la direction de

installation de l'interrupteur du robinet.

Étape 1 : Passer directement tout en cuivre connecteur (AD) à travers le panneau latéral (extrémité 1/2" tournée vers l'extérieur), écrou à vis R2 dans l'autre extrémité du connecteur et utilisez une clé (AG) pour visser.

Étape 2 : Alignez l'interrupteur du robinet (H) avec le connecteur (AD), puis serrez les deux écrous sur l'interrupteur (H), et notez que la bague d'étanchéité à l'intérieur du l'écrou est intact.

Étape 3 : Connectez le tuyau (M) à l'extrémité d'arrivée d'eau et le tuyau de douche (L) à la sortie du robinet. De plus, lors du serrage de l'écrou, faites attention à si la bague d'étanchéité à l'intérieur de l'écrou est intacte.

Étape 4 : L' autre extrémité du tuyau (M) est connectée à la source d'eau, faites attention à la marque d'eau chaude et froide sur l'interrupteur du robinet (H), « H »

représente l'eau chaude et connectez le tuyau de ce côté à l'eau chaude source, tandis que l'autre côté est connecté au froid, faites également attention pour savoir si la bague d'étanchéité à l'intérieur de l'écrou d'extrémité du tuyau est intacte.

Attention : le tuyau d'arrivée d'eau ne mesure que 600 mm de long. Si vous souhaitez l'allonger, veuillez l'acheter séparément (calibre : 20 mm).

Attention : Utilisation facultative de ruban d'étanchéité (AE) lors de l'installation de l'écrou (AD). peut rendre l'installation plus étanche et aider à prévenir les fuites d'eau à l'articulation.

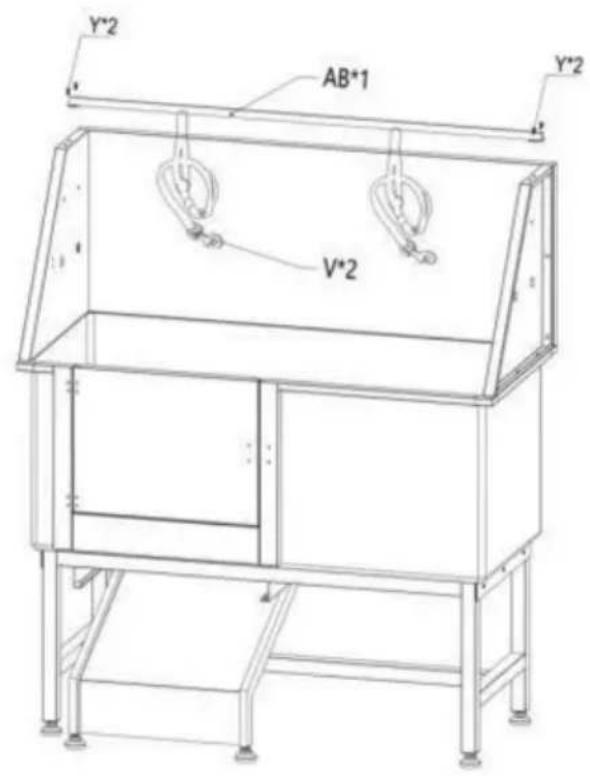

Y*2 AB*1 V*2 Y*2

Utilisez la vis (Y) pour fixer la barre transversale (AB) au panneau latéral gauche et droit, puis installez l'élingue (V)

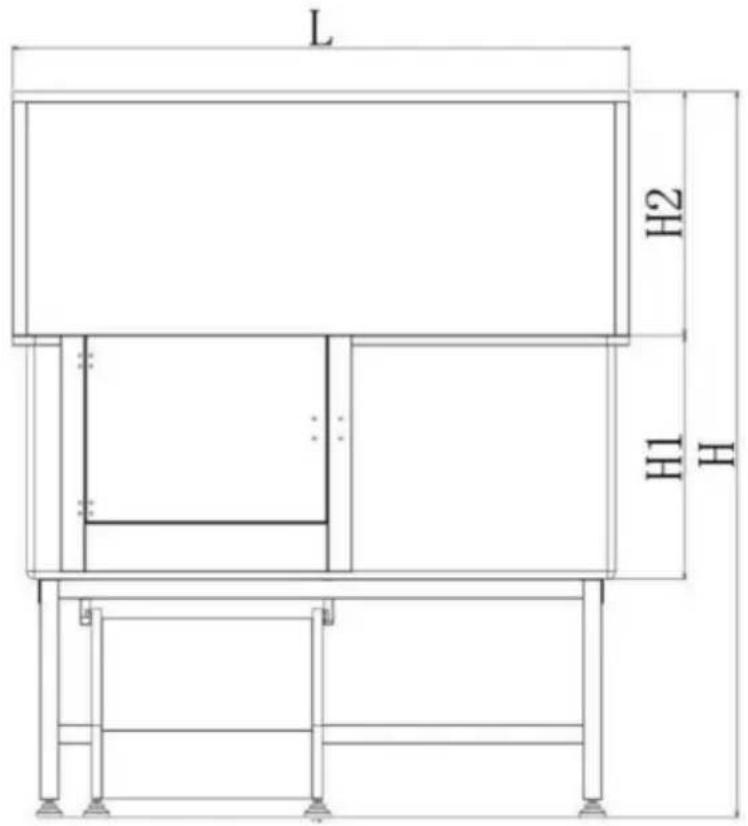

DIMENSIONS ET PARAMÈTRES

Porte de gauche

Modèle#	Volume (CBM)	Capacité de chargement (livres)	Animal de compagnie recommandé (dans)
	0,64	330	L×I×H: 48×25×40K1E01021
K1E01022 0,64		330	L×I×H: 48×25×40

OPÉRATION

1. Assurez-vous que le raccordement du tuyau d'eau est complet et que l'eau est coule normalement. (Raccorder les tuyaux d'eau chaude et froide selon

les signes d'eau chaude et froide de l'interrupteur du robinet).

C H

« C » : eau froide ; « H » : eau chaude

1. Sortez les escaliers et ouvrez la porte, laissez l'animal entrer dans la baignoire en lui-même ou maintenez l'animal à l'intérieur de la baignoire par vous-même, puis fermez la porte.

2. Commencez à prendre le bain.

3. Après le bain, videz l'eau de la baignoire et sortez l'animal.

4. Nettoyez la baignoire avec un chiffon.ENTRETIEN

5. Entre chaque utilisation, la baignoire doit être nettoyée

avec un chiffon doux ou une éponge en utilisant un détergent doux agent nettoyant.

2.Faites attention à nettoyer régulièrement les cheveux de le drain pour éviter le colmatage.

1. Veuillez nettoyer le couvercle transparent du vidanger régulièrement, après démontage comme un écrou, il peut être facilement nettoyé, et veillez à ne pas laissez la bague d'étanchéité lors de la réinstallation.

Ne placez pas la baignoire sur une surface inégale.

Ne laissez pas tomber et ne maltraitez pas la baignoire.

Ne surchargez pas la balance. Cela l'endommagerait définitivement!

DYSFONCTIONNEMENTS COURANTS

Si le robinet fuit, vérifiez si le bouchon en caoutchouc étanche est installé. S'il est endommagé, il doit être remplacé à temps.

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

60329 Francfort-sur-le-Main.
