K1E01020 - Verzorgingsset Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hondenwasbad
Merk	Vevor
Model	K1E01020
Afmetingen (L × B × H)	ongeveer 1219 × 635 × 1016 mm
Maximaal draagvermogen	150 kg (330 lb)
Inhoud	0,64 m³
Hoofdmateriaal	Roestvrij staal
Voeding	Aansluiting warm en koud water
Kraantype	Mengkraan met ingebouwde schakelaar
Inbegrepen accessoires	Douchekop, doucheslang, toevoerslang, opbergmand, oprijplaat, hijsband, douchesteun, kam, handschoenen, dwarsbalk, sleutel, afdichtingstape
Belangrijkste functies	Handdouche, regeling warm/koud water, zijdeur, oprijplaat, filtersysteem, ingebouwde opbergruimte
Verstelbare poten	Ja, voor waterpas zetten en optimale afloop
Veiligheid	Vergrendelbare deur, afgeronde randen, afdichtingen, montage-instructies
Onderhoud en reiniging	Reinigen met mild reinigingsmiddel en doek; regelmatig filter en afvoer reinigen
Reserveonderdelen beschikbaar	Ja, via Vevor support (www.vevor.com/support)
Repareerbaarheid	Modulair ontwerp, gestandaardiseerde onderdelen
Garantie	Elektronisch garantiecertificaat online beschikbaar

Veelgestelde vragen - K1E01020 Vevor

Welke gereedschappen zijn nodig om het Vevor K1E01020 hondenwasbad te monteren?

U heeft een kruiskopschroevendraaier, een M4-sleutel, een waterpas, handschoenen en een veiligheidsbril nodig.

Hoe sluit ik warm en koud water aan?

Gebruik de meegeleverde toevoerslangen (M). Sluit de zijde gemarkeerd met « H » aan op uw warmwatertoevoer en de zijde gemarkeerd met « C » op koud water. Zorg dat de O-ringen op hun plaats zitten en draai de moeren met de hand en vervolgens met de sleutel vast.

Kan het bad grote honden herbergen?

Ja, het maximale draagvermogen is 150 kg en de binnenafmetingen zijn ongeveer 1219 × 635 × 1016 mm, geschikt voor de meeste rassen.

Hoe reinig ik het bad na gebruik?

Gebruik een zachte doek of spons met een mild reinigingsmiddel. Spoel grondig na en droog af. Reinig regelmatig het filter van de afvoer om verstoppingen te voorkomen.

Wat te doen als de kraan lekt?

Controleer of de rubberen afdichtingen correct zijn geïnstalleerd en in goede staat verkeren. Als een afdichting beschadigd is, vervang deze dan.
U kunt ook de meegeleverde afdichtingstape gebruiken om de aansluitingen te versterken.

Is de oprijplaat inbegrepen?

Ja, een oprijplaat (AK) wordt meegeleverd en moet op de rails van het frame worden geïnstalleerd om de toegang voor uw hond te vergemakkelijken.

Hoe stel ik de hoogte van de poten in?

Schroef de verstelbare poten (U) in de steunen. Gebruik een waterpas zodat het bad iets afloopt (1-2°) naar de waterafvoer. De minimale schroefdiepte is 12 mm.

Waar vind ik reserveonderdelen?

Ga naar www.vevor.com/support voor technische ondersteuning en het bestellen van reserveonderdelen.

Kan ik het bad zonder deur gebruiken?

Nee, de deur (E) is noodzakelijk voor de veiligheid. Installeer deze met de meegeleverde scharnieren en sluiting voor gebruik.

Wat is de garantie van dit product?

Vevor biedt een elektronisch garantiecertificaat aan op hun website. De garantieduur is meestal 12 maanden. Neem contact op met de support voor meer details.

GEBRUIKSAANWIJZING K1E01020 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HONDENVERZORGINGSBAD

MODEL: K1E01019/K1E01020

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het product bedient of onderhoudt. Het niet naleven van deze waarschuwingen en instructies kan persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

Vermijd dat kinderen de verzorgingskuip gebruiken. En dit product is geen speelgoed. Laat kinderen niet spelen. Houd

het uit de buurt van scherpe punten, messen en andere voorwerpen.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet aan de slag als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. De producteigenschappen zijn alleen van toepassing op een correct en volledig gemonteerd product.
7. Voor aanvullende informatie over de onderdelen die in de volgende lijst worden vermeld, raadpleeg het montageschema in deze handleiding.

Pak alle onderdelen uit en scheid ze in een schone werkruimte. Houd kleine reserveonderdelen buiten het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

VOORBEREIDINGEN VOOR DE INSTALLATIE

1. Aanbevolen hulpmiddelen:

Kruiskopschroevendraaier, M4-sleutel, waterpas.

1. Noodzakelijke veiligheidsuitrusting:

Handschoenen, veiligheidsbril.

Let op: draag handschoenen en een veiligheidsbril voordat u het product installeert om letsel te voorkomen.

INSTRUCTIES

Hartelijk dank voor het kiezen van dit huisdierbad. Lees alle

instructies voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te bereiken.

Onderdelenlijst:

	B*1Een*2	C*1	D*1
Trapas	Kuip	Rechter zijpaneel	Linker zijpaneel
E*1	F*1	G*1	H*1
Deur	Waterfilterplaat Achterpaneel		Kraan schakelaar
J*1	K*1	L*1	M*2 (600mm)
Opbergmand Douchekop		Doucheslang	Inlaatpijp
N*1	P*4 (M4*15mm)	Q*4 (M4)	R*2
Zeef	Schroef	Zeskantflensmoer	Moer
S*1	T*1	Op*6	V*2
Douchebeugel	Kam	Verstelbare voet	Slinger
W*2	Y*20 (M6*15mm) Z*6	(M8*16mm)	AA*1
Bal spelen	Schroef	Schroef	Handschoenen
AB*1		AC*2	2e n.Chr.
Dwarsbalk		Wasmachine	Moer
MAAR*1	UIT*1	AG*1	AH*3
Afdichtingstape	Hendel	Moersleutel	Scharnier
AJ*1	EN*1
Grendel	Helling

Installatiestappen

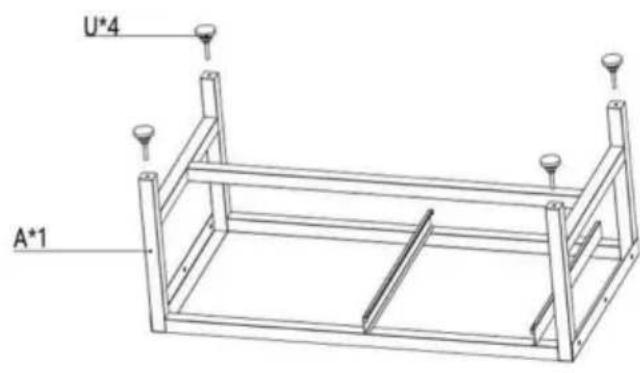

Installeer de verstelbare voeten (U) aan het H-rek (A).

Let op: Zorg ervoor dat de diepte van de verstelbare voeten niet minder dan 12 mm is, en probeer de vier verstelbare poten op dezelfde diepte te schroeven. Draai de reservemoer tijdens de installatie en pas deze later aan.

Linker deurbeugel

Draai de trapas om, pas de hoogte van de voeten aan om ervoor te zorgen dat de hoogte van de wateruitlaatzijde 1-2 graden lager is dan de andere zijde (gebruik een waterpas om dit te controleren).

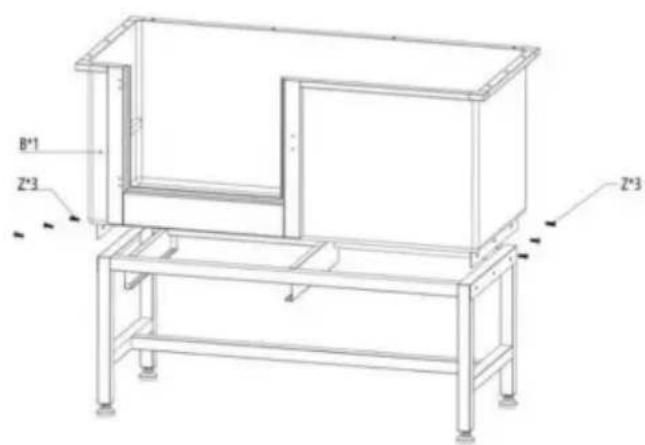

Gebruik schroef (Z) om de onderkant van de beugel en de kuip (B) vast te zetten.

	ÿ Gebruik schroef (P) en scharnier (AH) om deur (E) aan de kuip (B) te bevestigen en installeer de grendel (AJ) met schroef (P)
	ÿ Plaats de zeef (N). Zorg ervoor dat de afdichtring vrij is van verplaatsingen en rimpels.Let op: Let bij de installatie op of de afdichtring correct is geplaatst. Voorkom waterlekkage als gevolg van een onjuiste installatie van de afdichting.
	ÿ Gebruik schroef (Y) om het linker- en rechterzijbord (D&C) te bevestigen, gebruik vervolgens schroef (Y) om het achterpaneel (G) te bevestigen, en gebruik als laatste schroef (Y) om het zijbord (D&C) en het achterbord (G) teÿ Monteer de handgreep (AF) op de waterfilterplaat (F)
	ÿ Plaats de waterfilterplaat (F) in de kuip (B)
	ÿ Installeer de verstelbare voeten (U) aan de onderkant van de helling (AK).Let op: Zorg ervoor dat de diepte van de verstelbare voetjes niet minder dan 12 mm bedraagt en probeer de twee verstelbare voetjes op dezelfde diepte vast te schroeven. Draai de reservemoer vast tijdens de installatie.
	ÿ Installeer de oprijplaat in de chassisrails

Gebruik schroef (P) en zeskantflensmoer (Q) om de opbergmand (J) en de douchebeugel (S) aan het rechter zijpaneel (C) te installeren.

Installeer een schakelaar voor warme en koude douches en de waterinlaat.

Let op: Voordat u dit doet, moet u ervoor zorgen dat uw waterbron aan de linker- of rechterkant van het bad staat en selecteer de richting van

Installatie van de kraanschakelaar.

Stap 1: Plaats de rechte, volledig koperen connector (AD) door het zijpaneel (1/2" uiteinde naar buiten gericht), schroef moer R2 op het andere uiteinde van de connector en gebruik een sleutel (AG) om vast te schroeven.

(1/2" uiteinde naar buiten gericht), schroefmoer R2 in het andere uiteinde van de connector en gebruik een sleutel (AG) om vast te schroeven.

Stap 2: Lijn de kraanschakelaar (H) uit met de connector (AD) en draai deze vervolgens vast met de twee moeren op de schakelaar (H). Let op dat de afdichtring binnenin de moer intact is.

Stap 3: Sluit de slang (M) aan op het uiteinde van de waterinlaat en de doucheslang (L) bij de kraanuitlaat. Let ook op bij het vastdraaien van de moer of de afdichtring in de moer intact is.

Stap 4: Het andere uiteinde van de slang (M) wordt aangesloten op de waterbron. Let op de markering voor warm en koud water op de kraanschakelaar (H). "H" staat voor warm water en sluit de slang aan deze kant aan op de warmwaterleidingbron, terwijl de andere kant verbonden is met de koude. Let ook op of de afdichtring in de moer van het uiteinde van de slang intact is.

Let op: De inlaatslang is slechts 600 mm lang. Als u deze wilt verlengen, kunt u deze apart aanschaffen (kaliber: 20 mm).

Let op: Optioneel gebruik van afdichtingstape (AE) bij het installeren van de moer (AD) kan de installatie beter afdichten en helpen waterlekkage te voorkomen bij het gewricht.

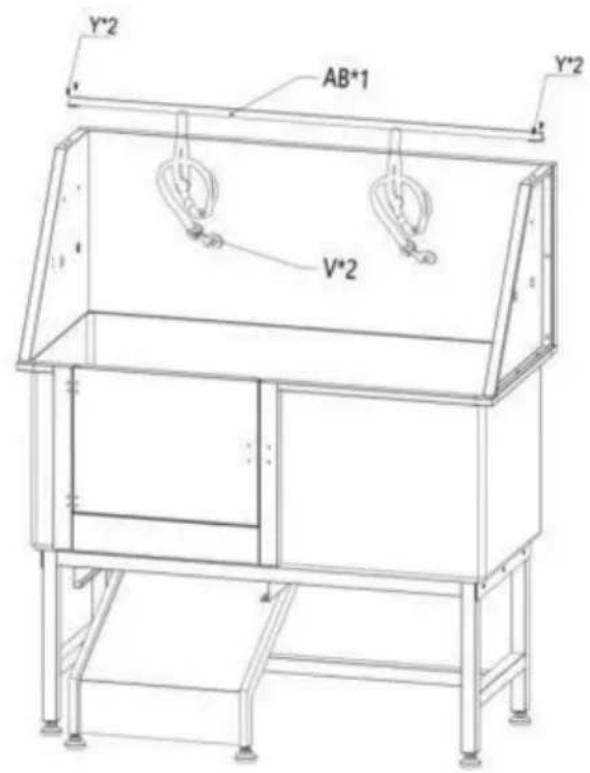

Gebruik schroef (Y) om de dwarsbalk (AB) aan het linker- en rechterpaneel te bevestigen en monteer vervolgens de hijsband (V).

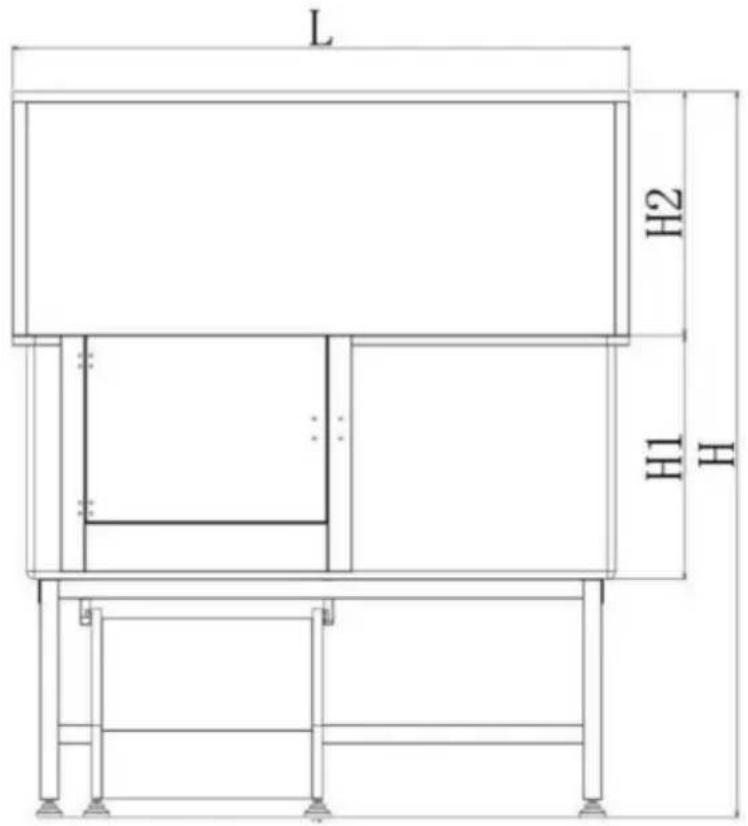

AFMETINGEN EN PARAMETERS

Linkerdeur

1. Zorg ervoor dat de aansluiting van de waterleiding compleet is en dat het water goed stroomt. (Sluit de warm- en koudwaterleidingen aan volgens

de warm- en koudwatersignalen van de kraanschakelaar).

1. Trek de trap naar buiten en open de deur, laat het huisdier in bad lopen of houd uw huisdier alleen in het bad en sluit vervolgens de deur.
2. Begin met baden.
3. Laat na het bad het water uit het bad lopen en haal het dier eruit.
4. Maak de kuip schoon met een doek. ONDERHOUD
5. Tussen gebruik door moet de kuip worden schoongemaakt met een zachte doek of spons met een mild schoonmaakmiddel.
6. Besteed aandacht aan het regelmatig reinigen van het haar van de afvoer om verstopping te voorkomen.
7. Reinig de transparante afdekking regelmatig. Na demontage, als een moer, kan deze gemakkelijk worden schoongemaakt. Wees voorzichtig om de afdichtring niet te verliezen wanneer u deze terugplaatst.

Plaats het bad niet op een oneffen ondergrond.

Laat het bad niet vallen en behandel het niet verkeerd.

Overbelast de weegschaal niet. Dit zal hem permanent beschadigen!

ALGEMENE STORINGEN

Als de kraan lekt, controleer dan of de waterdichte rubberen stop is geïnstalleerd. Als deze beschadigd is, moet deze op tijd worden vervangen.
