GEBRUIKSAANWIJZING K1E01027-E Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

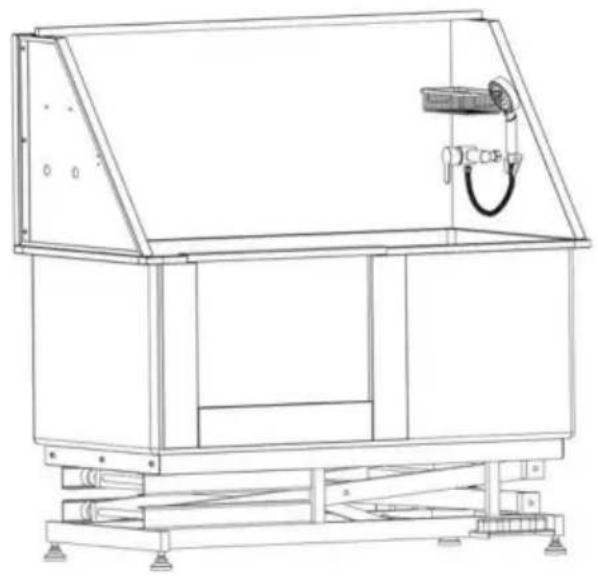

HONDENVERZORGINGSBAD

MODEL: K1E01027-U/K1E01027-E/K1E01027-A

K1E01028-U/K1E01028-E/K1E01028-A

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het bedienen of onderhouden van dit product. Het niet naleven van deze waarschuwingen en instructies kunnen persoonlijk letsel of

schade aan waardevolle eigendommen.

ÿ Vermijd dat kinderen de verzorgingskuip gebruiken. En dit product is geen speelgoed. Gebruik niet Laat kinderen spelen. ÿ Houd

het uit de buurt van scherpe punten, messen en andere voorwerpen. ÿ

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.

5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.

6. Producteigenschappen zijn van toepassing op een correct en volledig gemonteerd product alleen.

7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, pagina's, raadpleeg dan het montageschema van deze handleiding. Uitpakken en scheid alle onderdelen in een schone werkruimte. Houd kleine reserveonderdelen buiten van het bereik van kinderen.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werkingis onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moetelke ontvangen storing, met inbegrip van storing dieongewenste werking veroorzaken.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een doorgestreepte klikodoor geeft aan dat het product gescheiden afval nodig heeftinzameling in de Europese Unie. Dit geldt voor het producten alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemamag als zodanig niet bij het normale huisvuil worden weggegooid, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten

BEWAAR DEZE INSTRUCTIES

VOORBEREIDINGEN VOOR DE INSTALLATIE

1. Aanbevolen hulpmiddelen:

Kruiskopschroevendraaier, M4-sleutel, Waterpas,

1. Noodzakelijke veiligheidsuitrusting:

Handschoenen, veiligheidsbril.

Let op: draag handschoenen en een veiligheidsbril voordat u het product installeert om letsel te voorkomen. mogelijke fysieke schade tijdens de installatie.

INSTRUCTIES

Hartelijk dank voor het kiezen van dit huisdierbad. Lees alle

instructies voordat u het gebruikt. De informatie zal u helpen om het beste te bereiken mogelijke resultaten.

Onderdelenlijst

	B*1Een*1 D*1	C*1
Trapas	Kuip	Rechter zijpaneel Linker zijpaneel
E*1	F*1	G*1	H*1
Deur	Waterfilterplaat	Achterpaneel	Kraan schakelaar
J*1	K*1	L*1	M*1 (600 mm)
Opbergmand	Douchekop	Doucheslang	Inlaatpijp
N*1	P*4 (M4*15mm)	Vraag 4	R*2
Zeef	Schroef	Zeskantflensmoer	Moer
S*1	T*1	In*4	V*2
Douchebeugel	Kam	Verstelbare voet	Slinger
W*2	Y*20 (M6*15mm) Z*6	(M12*30mm)	AA*1
Bal spelen	Schroef	Schroef	Handschoenen
AC*2	AB*1		2e n.Chr.
Wasmachine	Dwarsbalk Moer
MAAR*1	UIT*2	AG*1
Afdichtingstape	Hendel Moersleutel

Installatiestappen

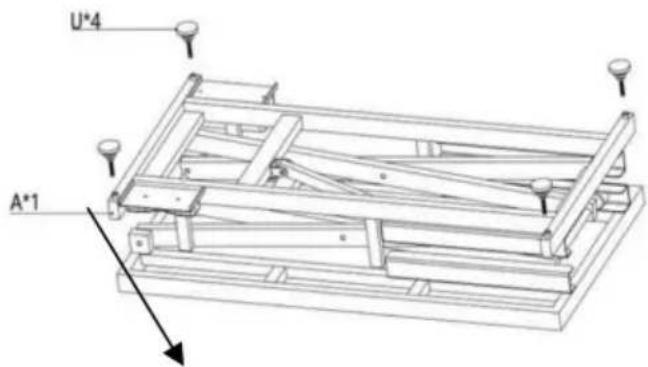

U*4 A*1

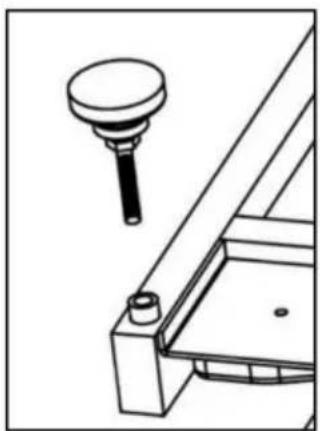

ÿ Installeer de verstelbare voeten (U) naar het H-rek (A).

Let op: Zorg ervoor dat de diepte van verstelbare voeten zijn niet minder dan 12 mm, en probeer de vier te maken verstelbare poten schroef in de dezelfde diepte. Draai de Reservemoer tijdens de installatie, en pas deze later aan.

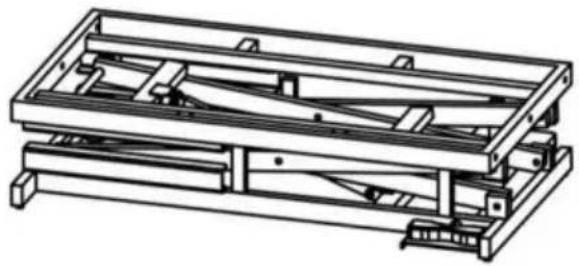

ÿKeer de trapas om, pas de hoogte van de voeten aan om ervoor te zorgen dat de hoogte van de wateruitlaatzijde is 1-2 graden lager dan de andere zijde (gebruik een waterpas om dit aan te geven)

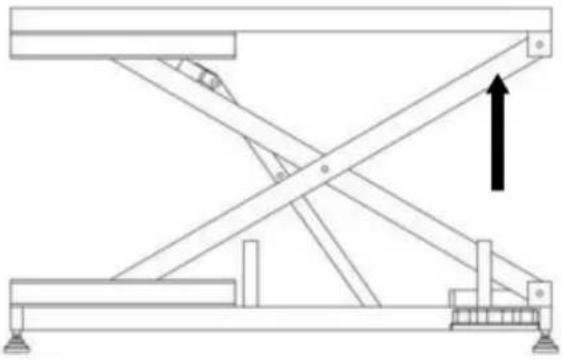

	ÿSluit aan en druk vervolgens op de “ÿ”-knop van het pedaal en verhoog de standaard tot een hoogte van 450-500 mm

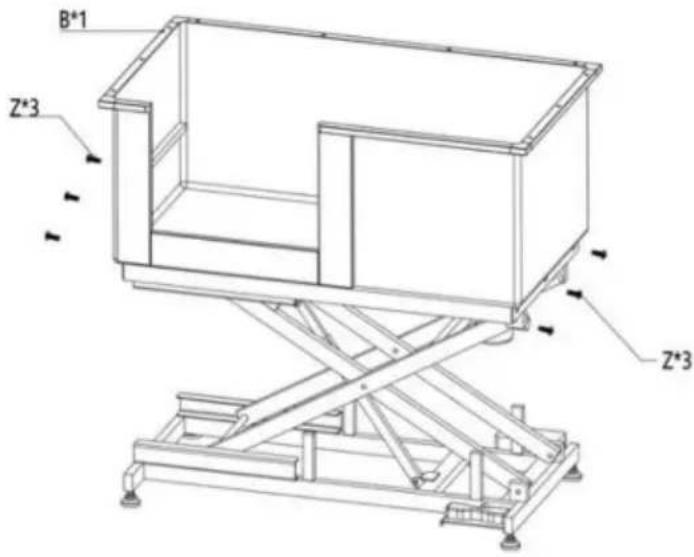

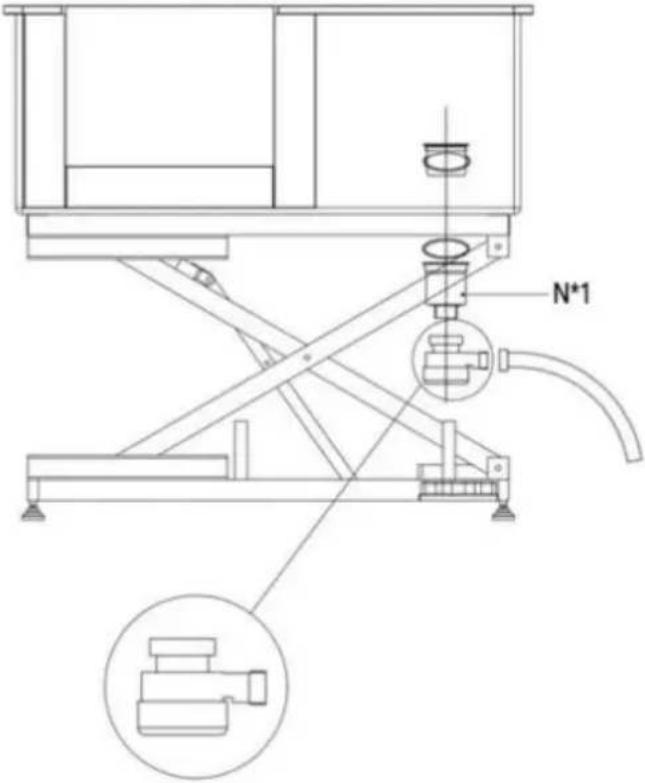

	ÿ Draai de trapas (Z) om en gebruik schroef (Z) om de trapas en de kuip (B) vast te zettenÿ Installeer de zeef (N), zorg ervoor dat de afvoerbuis naar buiten wijst zodat deze niet wordt samengedrukt tijden het verlagen van de trapas Let op: zorg ervoor dat de diepte van de verstelbare voeten niet minder dan 12 mm is en probee de vier verstelbare voeten op dezelfde diepte te schroeven. Draai de reservemoer vast tijdens de installatie en pas deze later aan.

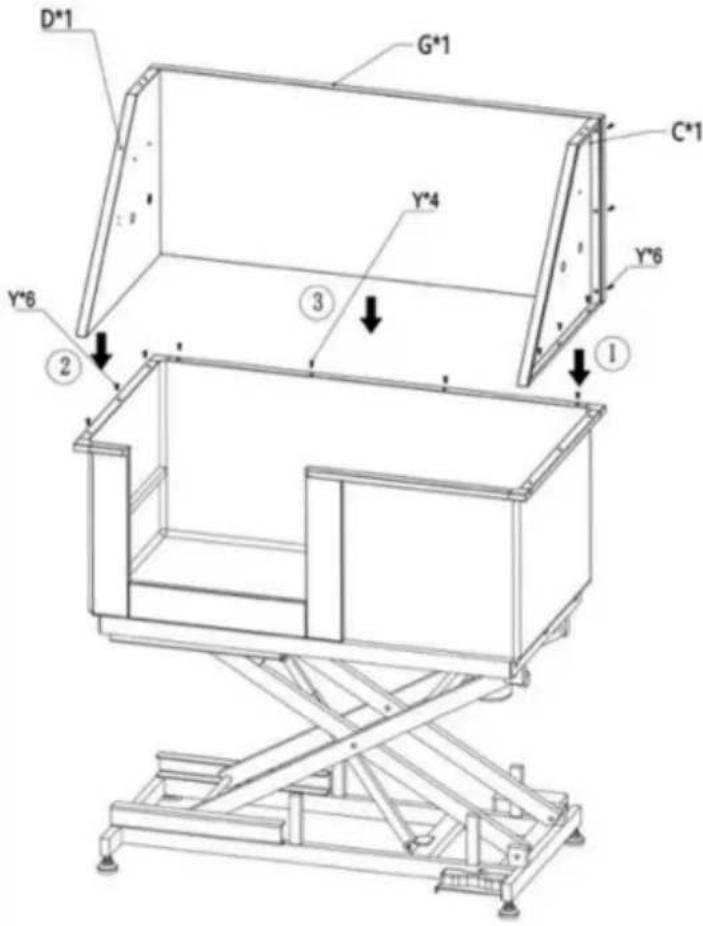

	ÿ Gebruik schroef (Y) om het linker- en rechterzijbord (D & C) te bevestigen, gebruik vervolgens schroef (Y) om het achterpaneel (G) te bevestigen, en gebruik als laatste schroef (Y) om het zijbord en het achterbord

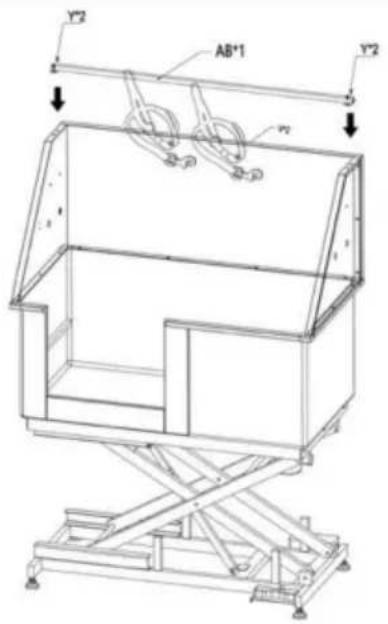

	ÿ Gebruik schroef (Y) om de dwarsbalk (A aan het linker- en rechterzijpaneel te bevestigen en monteer vervolgens de hijsb

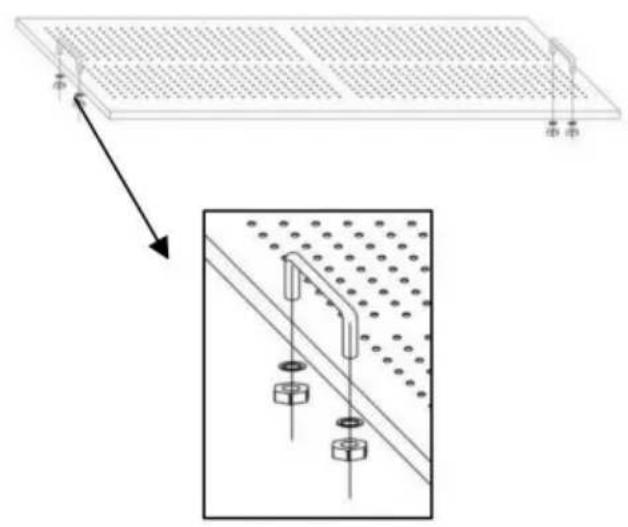

	ÿ Monteer de handgreep op de waterfilterp

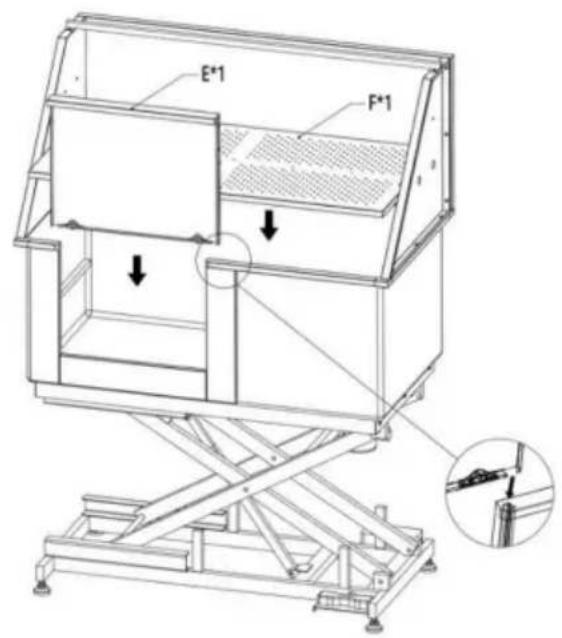

	ÿ Installeer deur (E) en waterfilterplaat (F)

P*2 J*1 P*2 Q*4

ÿ Gebruik de schroef (P) en de zeskantmoer (Q) om de opbergmand (J) en de douchebeugel (S) aan het rechterzijpaneel (C) te bevestigen

AG*1 R*2 H*1 AC*2 C H L*1 AD*2 M*2 K*1

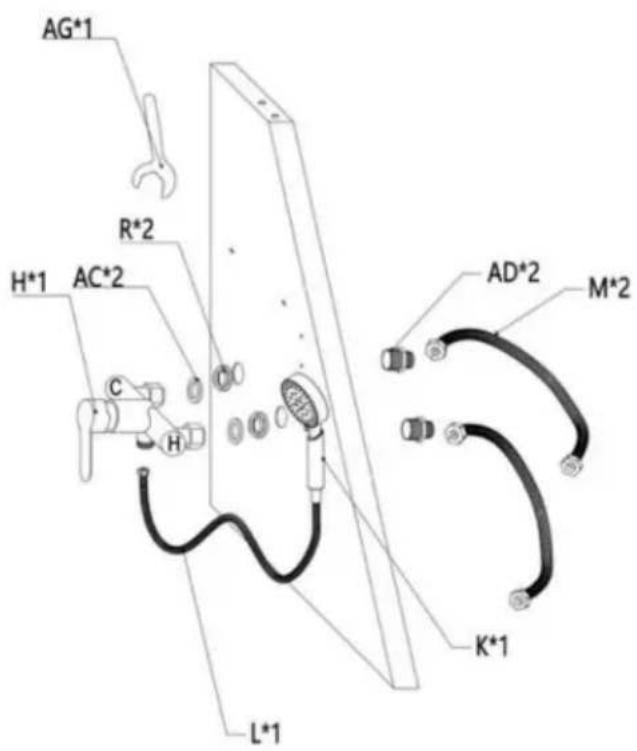

ÿ Installeer een schakelaar voor de warme en koude douche en een waterinlaat.

Let op: controleer voordat u dit doet of de waterbron zich aan de linker- of rechterkant van het bad bevindt en kies de installatierichting van de kraanschakelaar.

Stap 1: Steek de rechte, volledig koperen connector (AD) door het zijpaneel (1/2" uiteinde naar buiten gericht), schroef moer R2 in het andere uiteinde van de connector en gebruik de sleutel (AG) om hem vast te

Stap 2: Lijn de kraanschakelaar (H) uit met de connector (AD), draai vervolgens de twee moeren op de schakelaar (H) vast en controleer of de afdichtring in de moer intact is.

Stap 3: Sluit de slang (M) aan op het waterinlaatuiteinde en de doucheslang (L) op de kraanuitlaat. Let er bij het vastdraaien van de moer ook op of de afdichtring in de moer intact is.

Stap 4: Het andere uiteinde van de slang (M) wordt aangesloten op de waterbron. Let op de marking voor warm en koud water op de kraanschakelaar (H). "H" staat voor warm water. Sluit de slang aan deze kant aan op de warmwaterbron, terwijl de andere kant is aangesloten op koud water. Let ook op of de afdichtring in de moer van het uiteinde van slang intact is.

schro

Let op: De inlaatslang is slechts 600 mm lang. Als u deze wilt verlengen, kunt u deze apart aanschaffen (kaliber: 20 mm)

Let op: Optioneel gebruik van afdichtingstape (AE) bij het installeren van de moer (AD). kan de installatie beter afgedicht maken en helpen waterlekkage te voorkomen het gewricht.

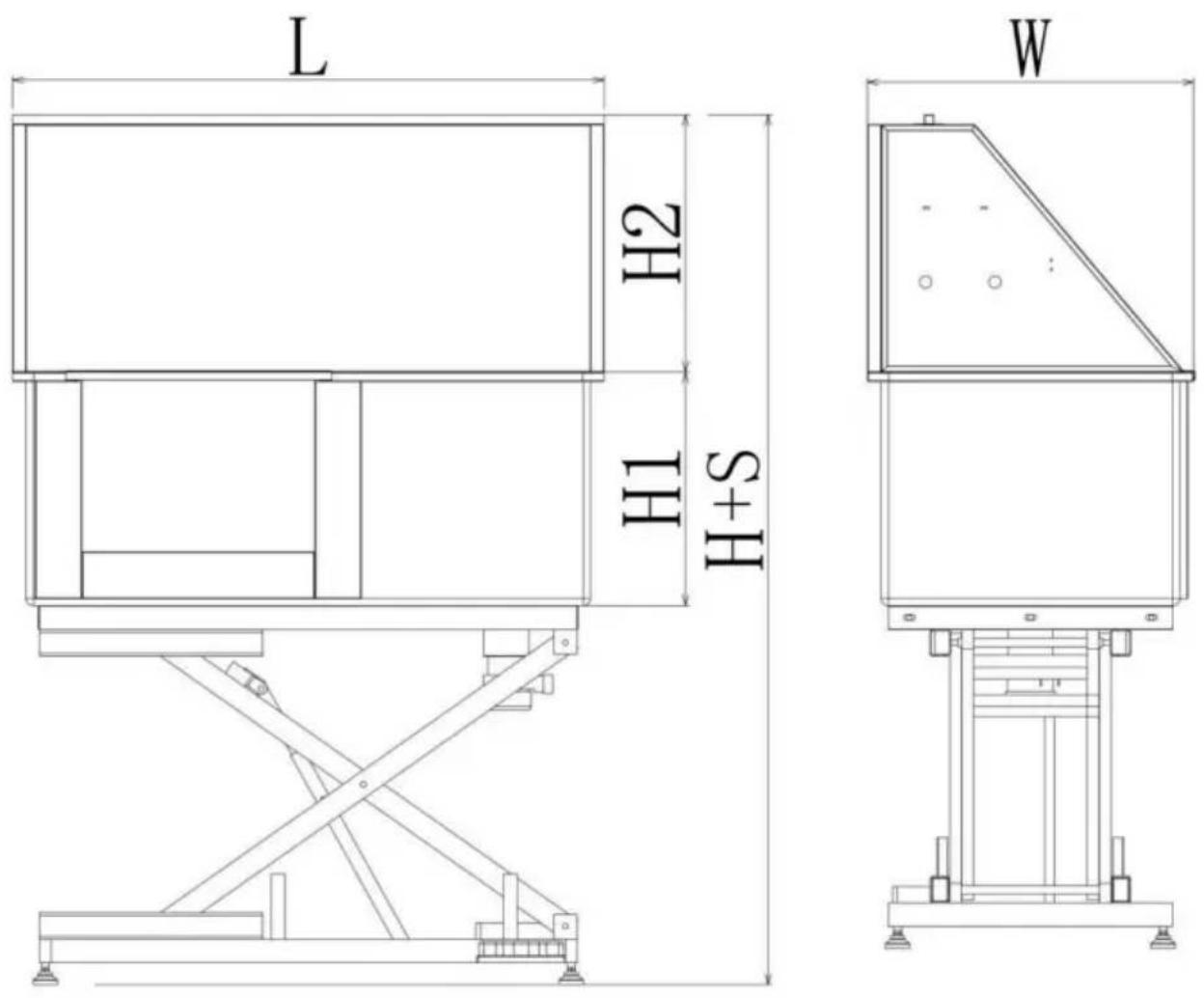

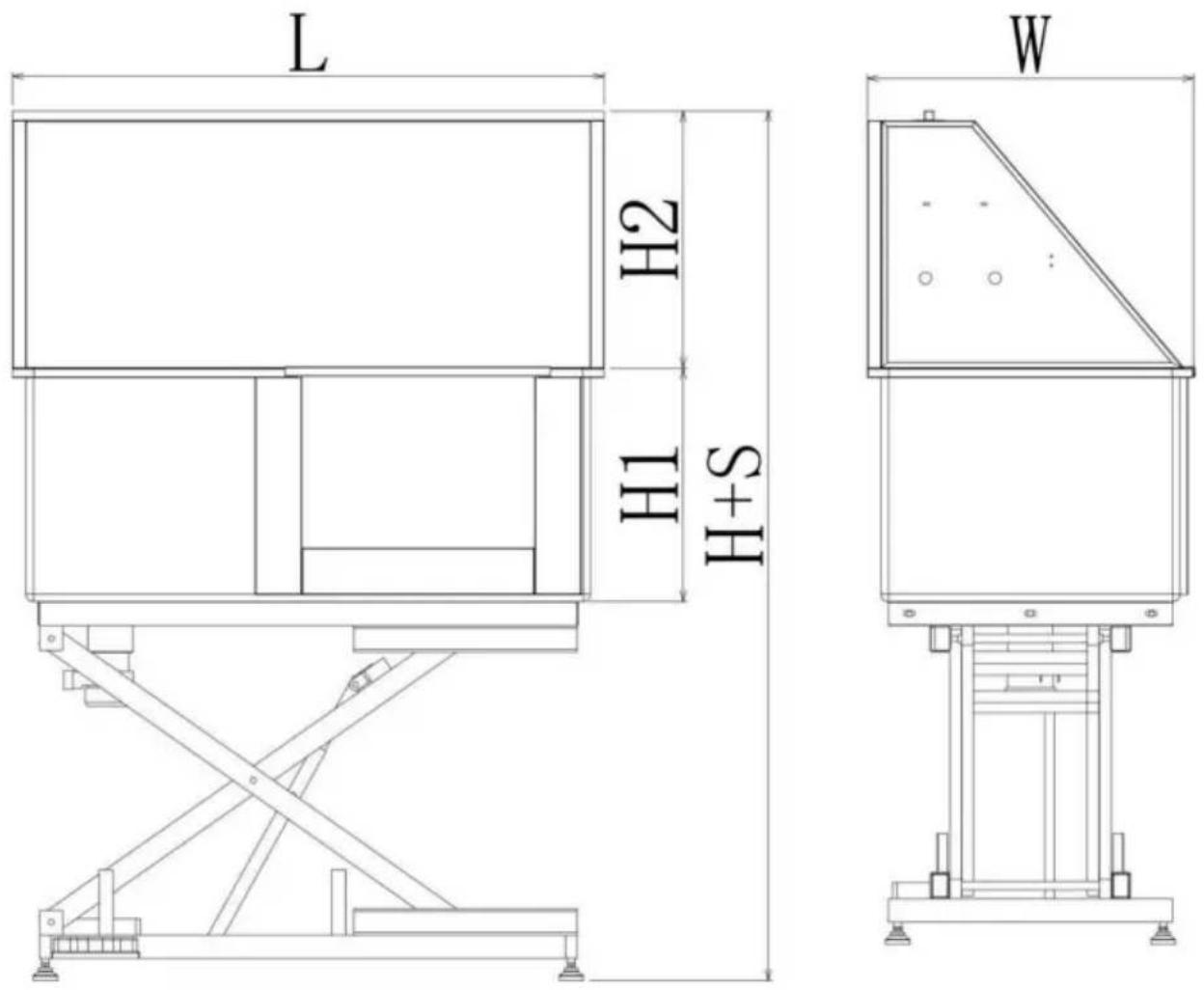

AFMETINGEN EN PARAMETERS

Linkerdeur

Rechter deur

De elektrische duwstang is voorzien van een overstroom- en oververhittingsbeveiliging

bescherming. Wanneer de stroom te groot is of de temperatuur te hoog is,

controlebox start de beschermingsmaatregelen en stopt met werken. Na de

Als het systeem even rust neemt, keert de regelkast automatisch terug naar de normale stand.

Het wordt aanbevolen om 2 minuten te werken. Neem 18 minuten rust, wat kan voorkomen dat het systeem in de beschermingsmodus gaat en

beïnvloeden het normale werk.VOETKNOPFUNCTIES

Knopfuncties

1. "ÿ" -knop: Door op de "ÿ"-knop te drukken, wordt de hoogte verhoogd.
2. "ÿ" -knop: Door op "ÿ" te drukken, wordt de hoogte verlaagd.

WERKING

1. Zorg ervoor dat de aansluiting van de waterleiding compleet is en dat het water goed stroomt. normaal stromend. (Sluit de warm- en koudwaterleidingen aan volgens de warm- en koudwatersignalen van de kraanschakelaar)

C H

1. Laat het bad zakken tot de laagste stand, open de deur en laat het huisdier zelf in bad gaan of het huisdier zelf in bad houden, Doe dan de deur dicht.

2. Begin met baden.

3. Laat na het bad het water uit het bad lopen en haal het dier eruit.

4. Maak de kuip schoon met een doek.ONDERHOUD

5. Tussen gebruik door moet de kuip worden schoongemaakt met een zachte doek of spons met een milde schoonmaakmiddel.

6. Besteed aandacht aan het regelmatig reinigen van het haar van de afvoer om verstopping te voorkomen.

7. Reinig de transparante afdekking van de regelmatig aftappen, Na demontage als een moer, kan gemakkelijk worden schoongemaakt, en wees voorzichtig om niet Laat de afdichtring zitten als u deze terugplaatst.

Plaats het bad niet op een oneffen ondergrond.

Laat het bad niet vallen en behandel het niet verkeerd.

Overbelast de weegschaal niet. Dit zal hem permanent beschadigen!

Als de machine niet normaal kan worden opgetild, koppelt u de stroomtoevoer los voeding en controleer of de bedradingspoort los zit.

De kraan lekt. Controleer of de waterdichte rubberen stop is geïnstalleerd. Als deze beschadigd is, moet deze tijdig worden vervangen.
