Producttype	Elektrische hondenwastafel
Merk	Vevor
Model	K1E01028-E
Afmetingen (L x B x H)	1270 x 700 x 1295-1860 mm (hoogteverstelbaar)
Hefhoogte	560 mm
Maximale draagkracht	150 kg (330 lb)
Voeding	220-240 V wisselspanning / 90 W
Stekkertype	Europese stekker (type E/F)
Hoofdmateriaal	Staal en ABS-kunststof
Hoofdfuncties	Elektrische voetpedaalbediening, handdouche met mengkraan warm/koud water, zijdeur, afvoerfilter, ingebouwde opbergruimte
Bediening	Voetpedaal met knoppen omhoog/omlaag
Ingebouwde beveiliging	Overstroom- en oververhittingsbeveiliging (automatische uitschakeling)
Meegeleverde accessoires	Douchekop, doucheslang, toevoerslang, opbergmand, douchesteun, hijsband, filter, handschoenen, sleutel, afdichtingstape
Verstelbare poten	Ja, met borgmoeren (minimale diepte 12 mm)
Onderhoud en reiniging	Reinigen met een zachte doek en mild reinigingsmiddel; regelmatig de afvoerfilter controleren
Veiligheidsvoorschriften	Niet door kinderen laten gebruiken; vermijd scherpe voorwerpen; niet overbelasten; uitschakelen bij storing
Repareerbaarheid	Reserveonderdelen beschikbaar via Vevor ondersteuning (www.vevor.com/support)
Geschat gewicht	Ongeveer 50 kg

Veelgestelde vragen - K1E01028-E Vevor

Hoe installeer ik de verstelbare poten?

Schroef de verstelbare poten (U) in de pedaalbehuizing (A) tot een diepte van minimaal 12 mm. Gebruik een waterpas om de hoogte aan te passen zodat de wateruitlaatzijde 1 tot 2 graden lager is. Draai de borgmoeren vast.

Hoe sluit ik warm en koud water aan?

Sluit de toevoerslang (M) aan op de waterkraan. Houd rekening met de markeringen: 'C' voor koud water, 'H' voor warm water. Gebruik afdichtingstape (AE) op de aansluitingen om lekkage te voorkomen. Draai de moeren vast met de meegeleverde sleutel.

Wat is de maximale draagkracht?

Het bad kan tot 150 kg (330 lb) dragen. Overschrijd deze limiet nooit om schade aan het hefmechanisme te voorkomen.

Hoe reinig ik het bad na gebruik?

Gebruik een zachte doek of spons met een mild reinigingsmiddel. Reinig regelmatig de afvoerfilter om verstoppingen te voorkomen. Demonteer het transparante deksel van de afvoer voor grondige reiniging, let op dat u de afdichtingsring niet verliest.

Wat moet ik doen als het bad niet omhoog of omlaag gaat?

Controleer de stroomvoorziening en de kabelaansluitingen. Als het overbelastingsbeveiligingssysteem is geactiveerd, laat het dan 18 minuten rusten voordat u het opnieuw gebruikt. Koppel de stroom los en inspecteer de kabelpoort als het probleem aanhoudt.

Leakt de douche bij de kraan?

Controleer of de rubberen O-ringen correct zijn geïnstalleerd en in goede staat zijn. Vervang ze indien nodig. Zorg ervoor dat de moeren goed zijn aangedraaid en dat er afdichtingstape is aangebracht.

Welke gereedschappen zijn nodig voor de installatie?

U hebt een kruiskopschroevendraaier, een M4-sleutel, een waterpas, handschoenen en een veiligheidsbril nodig. Deze gereedschappen worden niet meegeleverd.

Kan ik het bad gebruiken zonder aansluiting op warm water?

Ja, maar de functie voor warm/koud water mengen wordt dan niet gebruikt. Zorg ervoor dat u de warmwaterinlaat afsluit als u deze niet aansluit.

Hoe pas ik de werkhoogte aan?

Gebruik het voetpedaal: druk op de knop '▲' om omhoog te gaan, '▼' om omlaag te gaan. De hoogte kan worden ingesteld van 1295 mm tot 1860 mm (hefhoogte 560 mm). Hef alleen wanneer het bad leeg is.

Waar kan ik reserveonderdelen krijgen?

Neem contact op met Vevor technische ondersteuning via www.vevor.com/support om reserveonderdelen te bestellen. Bewaar het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING K1E01028-E Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

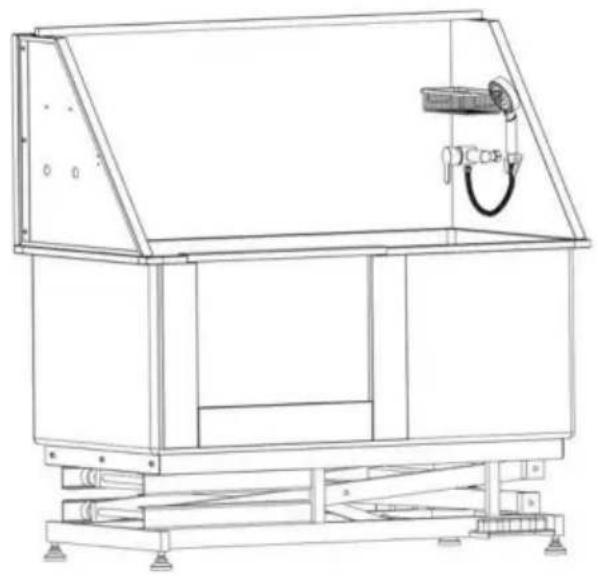

HONDENVERZORGINGSBAD

MODEL: K1E01027-U/K1E01027-E/K1E01027-A

K1E01028-U/K1E01028-E/K1E01028-A

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het bedient of onderhoudt van dit product. Het niet naleven van deze waarschuwingen en instructies kunnen persoonlijk letsel of

schade aan waardevolle eigendommen veroorzaken.

Vermijd dat kinderen de verzorgingskuip gebruiken. En dit product is geen speelgoed. Laat kinderen niet spelen. Houd

het uit de buurt van scherpe punten, messen en andere voorwerpen.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet aan de slag als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. Producteigenschappen zijn alleen van toepassing op een correct en volledig gemonteerd product.
7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, raadpleeg dan het montageschema van deze handleiding. Pak uit en scheid alle onderdelen in een schone werkruimte. Houd kleine reserveonderdelen buiten het bereik van kinderen.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werkingis onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moetelke ontvangen storing, met inbegrip van storing dieongewenste werking veroorzaken.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een doorgestreepte klikodoor geeft aan dat het product gescheiden afval nodig heeftinzameling in de Europese Unie. Dit geldt voor het producten alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemamag als zodanig niet bij het normale huisvuil worden weggegooid, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten

BEWAAR DEZE INSTRUCTIES

VOORBEREIDINGEN VOOR DE INSTALLATIE

1. Aanbevolen hulpmiddelen:

Kruiskopschroevendraaier, M4-sleutel, waterpas,

1. Noodzakelijke veiligheidsuitrusting:

Handschoenen, veiligheidsbril.

Let op: draag handschoenen en een veiligheidsbril voordat u het product installeert om letsel te voorkomen en mogelijke fysieke schade tijdens de installatie te vermijden.

INSTRUCTIES

Hartelijk dank voor het kiezen van dit huisdierbad. Lees alle

instructies voordat u het gebruikt. De informatie zal u helpen om de beste

mogelijke resultaten te bereiken.

	B*1Een*1 D*1	C*1
Trapas	Kuip	Rechter zijpaneel Linker zijpaneel
E*1	F*1	G*1	H*1
Deur	Waterfilterplaat	Achterpaneel	Kraan schakelaar
J*1	K*1	L*1	M*1 (600 mm)
Opbergmand	Douchekop	Doucheslang	Inlaatpijp
N*1	P*4 (M4*15mm)	Vraag 4	R*2
Zeef	Schroef	Zeskantflensmoer	Moer
S*1	T*1	In*4	V*2
Douchebeugel	Kam	Verstelbare voet	Slinger
W*2	Y*20 (M6*15mm) Z*6	(M12*30mm)	AA*1
Bal spelen	Schroef	Schroef	Handschoenen
AC*2	AB*1		2e n.Chr.
Wasmachine	Dwarsbalk Moer
MAAR*1	UIT*2	AG*1
Afdichtingstape	Hendel Moersleutel

Onderdelenlijst

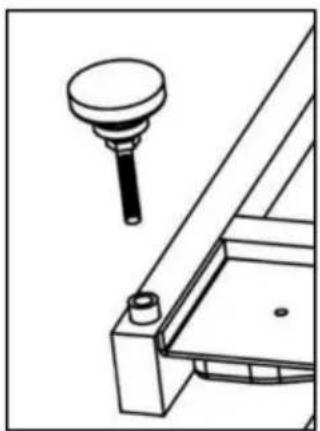

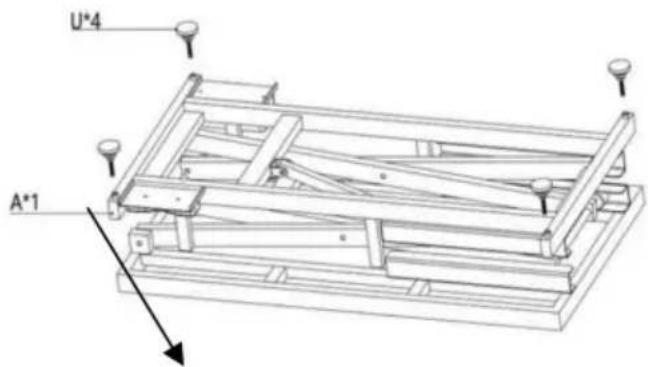

Installeer de verstelbare voeten (U) op het H-rek (A).

Let op: Zorg ervoor dat de diepte van de verstelbare voeten niet minder dan 12 mm is, en probeer de vier verstelbare poten op dezelfde diepte te schroeven. Draai de reservemoer tijdens de installatie, en pas deze later aan.

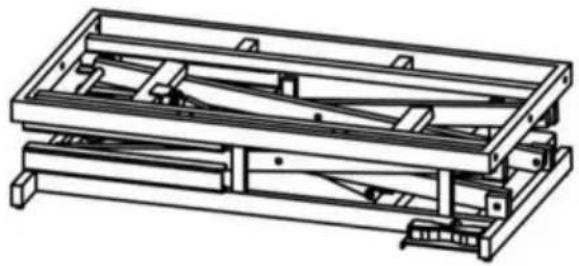

ÿKeer de trapas om, pas de hoogte van de voeten aan om ervoor te zorgen dat de hoogte van de wateruitlaatzijde is 1-2 graden lager dan de andere zijde (gebruik een waterpas om dit aan te geven)

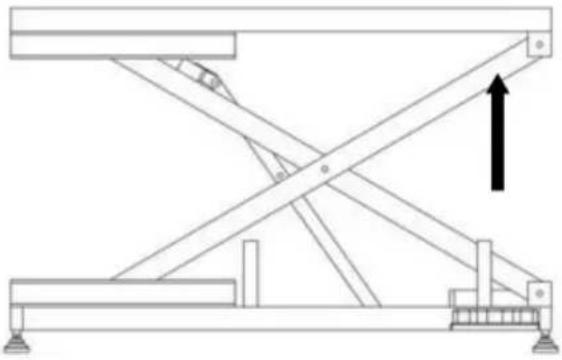

	ÿSluit aan en druk vervolgens op de “ÿ”-knop van het pedaal en verhoog de standaard tot een hoogte van 450-500 mm

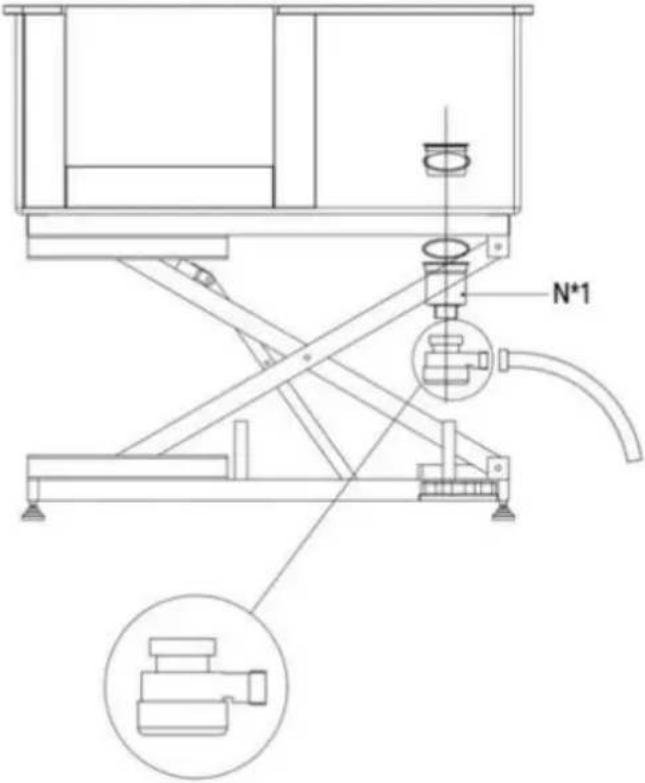

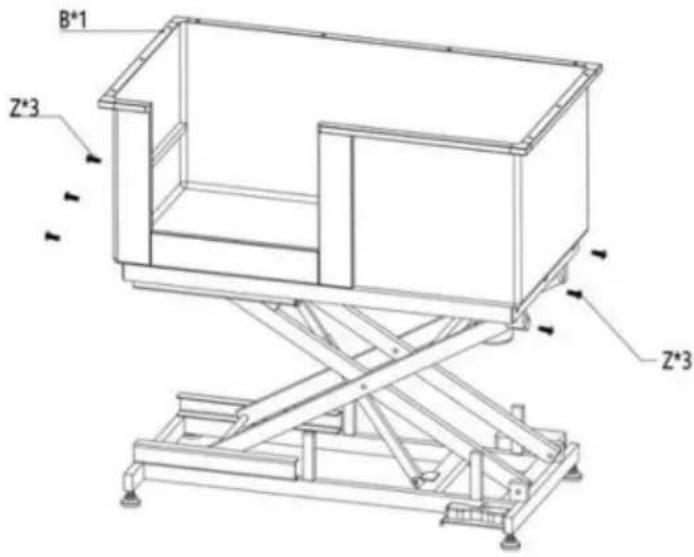

	ÿ Draai de trapas (Z) om en gebruik schroef (Z) om de trapas en de kuip (B) vast te zettenÿ Installeer de zeef (N), zorg ervoor dat de afvoerbuis naar buiten wijst zodat deze niet wordt samengedrukt tijden het verlagen van de trapas Let op: zorg ervoor dat de diepte van de verstelbare voeten niet minder dan 12 mm is en probee de vier verstelbare voeten op dezelfde diepte te schroeven. Draai de reservemoer vast tijdens de installatie en pas deze later aan.

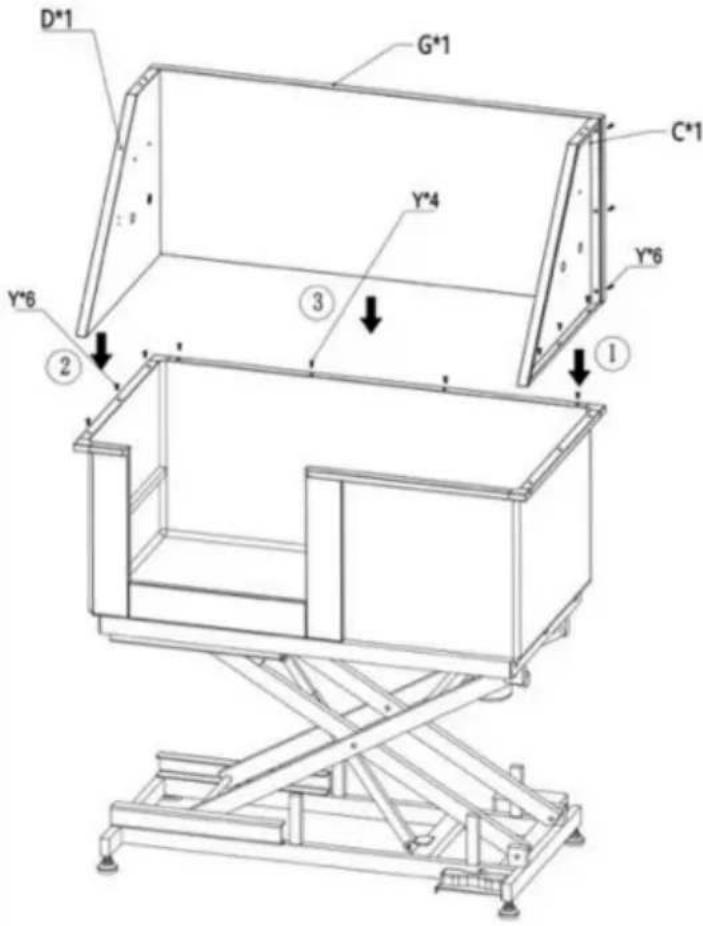

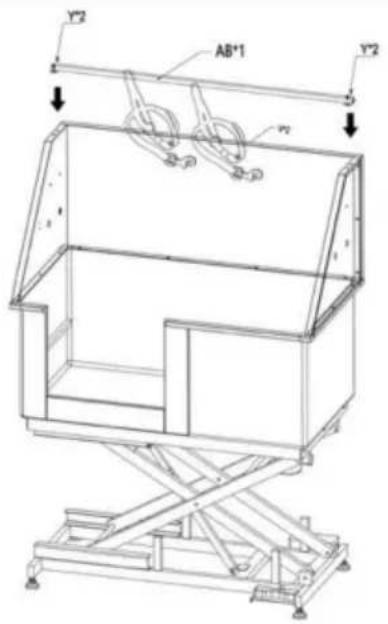

	ÿ Gebruik schroef (Y) om het linker- en rechterzijbord (D & C) te bevestigen, gebruik vervolgens schroef (Y) om het achterpaneel (G) te bevestigen, en gebruik als laatste schroef (Y) om het zijbord en het achterbordÿ Gebruik schroef (Y) om de dwarsbalk (aan het linker- en rechterzijpaneel te bevestigen en monteer vervolgens de hijst

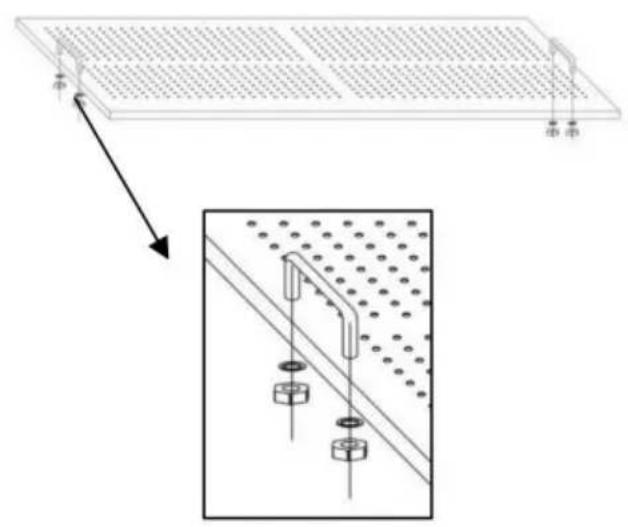

	ÿ Monteer de handgreep op de waterfilter

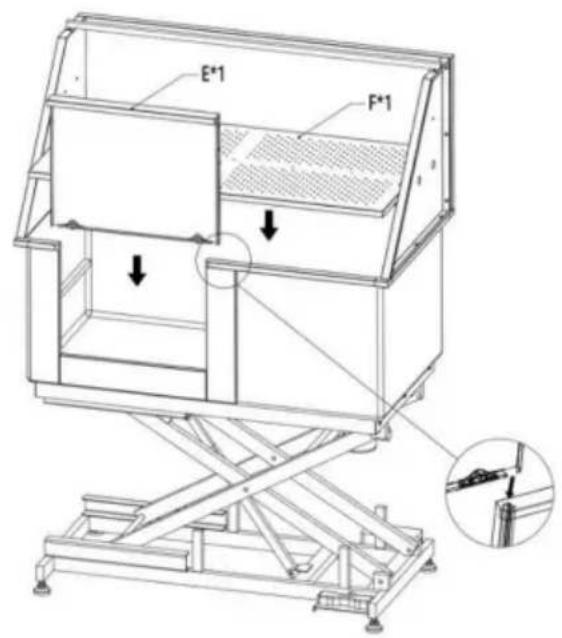

	ÿ Installeer deur (E) en waterfilterplaat (F)

Gebruik de schroef (P) en de zeskantmoer (Q) om de opbergmand (J) en de douchebeugel (S) aan het rechterzijpaneel (C) te bevestigen.

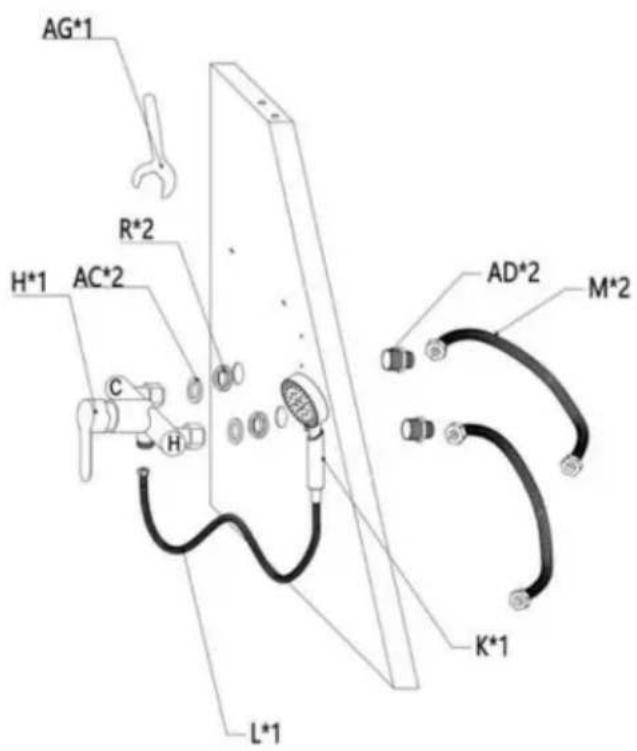

Installeer een schakelaar voor de warme en koude douche en een waterinlaat.

Let op: controleer voordat u dit doet of de waterbron zich aan de linker- of rechterkant van het bad bevindt en kies de installatierichting van de kraanschakelaar.

Stap 1: Steek de rechte, volledig koperen connector (AD) door het zijpaneel (1/2" uiteinde naar buiten gericht), schroef moer R2 in het andere uiteinde van de connector en gebruik de sleutel (AG) om hem vast te draaien.

Stap 2: Lijn de kraanschakelaar (H) uit met de connector (AD), draai vervolgens de twee moeren op de schakelaar (H) vast en controleer of de afdichtring in de moer intact is.

Stap 3: Sluit de slang (M) aan op het waterinlaatuiteinde en de doucheslang (L) op de kraanuitlaat. Let er bij het vastdraaien van de moer ook op of de afdichtring in de moer intact is.

Stap 4: Het andere uiteinde van de slang (M) wordt aangesloten op de waterbron. Let op de markering voor warm en koud water op de kraanschakelaar (H). "H" staat voor warm water. Sluit de slang aan deze kant aan op de warmwaterbron, terwijl de andere kant is aangesloten op koud water. Let ook op of de afdichtring in de moer van het uiteinde van de slang intact is.

Let op: De inlaatslang is slechts 600 mm lang. Als u deze wilt verlengen, kunt u deze apart aanschaffen (kaliber: 20 mm).

Let op: Optioneel gebruik van afdichtingstape (AE) bij het installeren van de moer (AD) kan de installatie beter afdichten en helpen waterlekkage te voorkomen bij het gewricht.

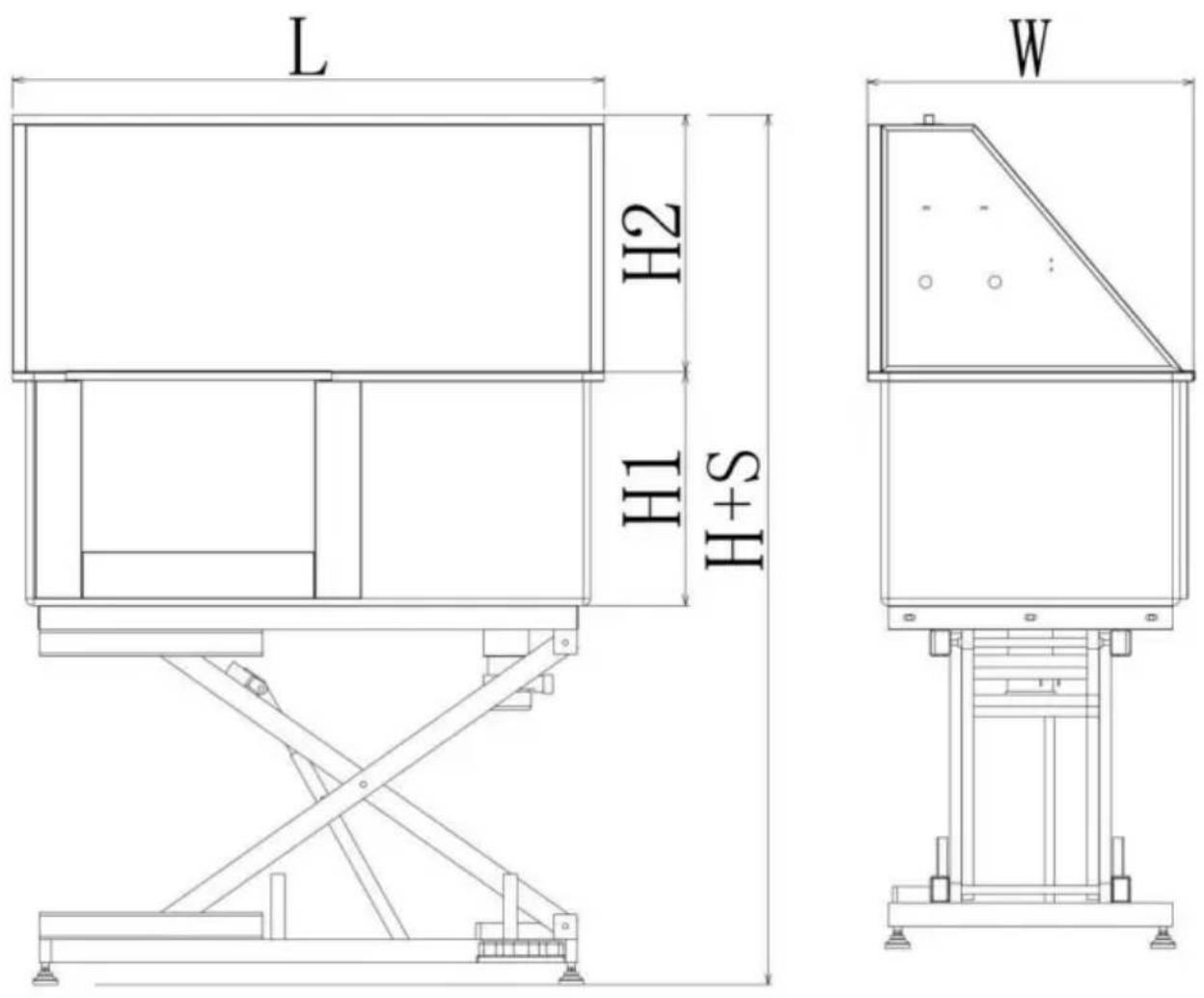

AFMETINGEN EN PARAMETERS

Linkerdeur

Rechter deur

De elektrische duwstang is voorzien van een overstroom- en oververhittingsbeveiliging.

Wanneer de stroom te groot is of de temperatuur te hoog is,

start de controlebox de beschermingsmaatregelen en stopt met werken. Na de

Als het systeem even rust neemt, keert de regelkast automatisch terug naar de normale stand.

Het wordt aanbevolen om 2 minuten te werken. Neem 18 minuten rust, wat kan voorkomen dat het systeem in de beschermingsmodus gaat en

het normale werk beïnvloedt. VOETKNOPFUNCTIES

Knopfuncties

1. "ÿ"-knop: Door op de "ÿ"-knop te drukken, wordt de hoogte verhoogd.
2. "ÿ" -knop: Door op "ÿ" te drukken, wordt de hoogte verlaagd.

WERKING

1. Zorg ervoor dat de aansluiting van de waterleiding compleet is en dat het water goed stroomt. (Sluit de warm- en koudwaterleidingen aan volgens de warm- en koudwatersignalen van de kraanschakelaar)

1. Laat het bad zakken tot de laagste stand, open de deur en laat het huisdier zelf in bad gaan of houd het huisdier zelf in bad. Doe dan de deur dicht.
2. Begin met baden.
3. Laat na het bad het water uit het bad lopen en haal het dier eruit.
4. Maak de kuip schoon met een doek. ONDERHOUD
5. Tussen gebruik door moet de kuip worden schoongemaakt met een zachte doek of spons met een mild schoonmaakmiddel.
6. Besteed aandacht aan het regelmatig reinigen van het haar van de afvoer om verstopping te voorkomen.
7. Reinig de transparante afdekking regelmatig. Na demontage kan deze als een moer gemakkelijk worden schoongemaakt. Let op dat u de afdichtring niet vergeet bij het terugplaatsen.

Plaats het bad niet op een oneffen ondergrond.

Laat het bad niet vallen en behandel het niet verkeerd.

Overbelast de weegschaal niet. Dit zal hem permanent beschadigen!

Als de machine niet normaal kan worden opgetild, koppelt u de stroomtoevoer los en controleer of de bedradingspoort los zit.

De kraan lekt. Controleer of de waterdichte rubberen stop is geïnstalleerd. Als deze beschadigd is, moet deze tijdig worden vervangen.
