Produkttyp	Elektriskt höj- och sänkbart hundbadkar
Märke	Vevor
Modell	K1E01028-E
Mått (L x B x H)	1270 x 700 x 1295-1860 mm (höjdjusterbar)
Lyftsträcka	560 mm
Maximal belastning	150 kg (330 lb)
Strömförsörjning	220-240 V AC / 90 W
Kontakttyp	Europeisk kontakt (typ E/F)
Huvudmaterial	Stål och ABS-plast
Huvudfunktioner	Elektrisk höjning via pedal, handdusch med blandare för varmt/kallt vatten, sidodörr, avloppsfilter, inbyggd förvaring
Kontroller	Pedal med upp/ned-knappar
Inbyggt skydd	Överströmsskydd och övertemperaturskydd (automatisk avstängning)
Medföljande tillbehör	Duschhuvud, duschslang, tilloppsslang, förvaringskorg, duschhållare, lyftsele, filter, handskar, nyckel, tätningstejp
Justerbara fötter	Ja, med låsmuttrar (minsta djup 12 mm)
Underhåll och rengöring	Rengör med mjuk trasa och milt rengöringsmedel; kontrollera avloppsfiltret regelbundet
Säkerhetsanvisningar	Låt inte barn använda; undvik vassa föremål; överbelasta inte; koppla ur vid funktionsfel
Reparerbarhet	Reservdelar finns via Vevors support (www.vevor.com/support)
Ungefärlig vikt	Cirka 50 kg

Vanliga frågor - K1E01028-E Vevor

Hur installerar man de justerbara fötterna?

Skruva de justerbara fötterna (U) i pedalhuset (A) till ett djup av minst 12 mm. Använd ett vattenpass för att justera höjden så att vattenutloppssidan är 1–2 grader lägre. Dra åt låsmuttrarna.

Hur ansluter man varmt och kallt vatten?

Anslut tilloppsslangen (M) till vattenkranen. Följ markeringarna: 'C' för kallt vatten, 'H' för varmt vatten. Använd tätningstejp (AE) på kopplingarna för att förhindra läckage. Dra åt muttrarna med medföljande nyckel.

Vad är maxbelastningen?

Badkaret tål upp till 150 kg (330 lb). Överskrid aldrig denna gräns för att undvika skador på lyftmekanismen.

Hur rengör man badkaret efter användning?

Använd en mjuk trasa eller svamp med milt rengöringsmedel. Rengör avloppsfiltret regelbundet för att undvika blockering. Demontera det genomskinliga avloppslocket för djuprengöring, var noga med att inte tappa bort tätningsringen.

Vad gör man om badkaret inte går upp eller ner?

Kontrollera strömförsörjningen och kabelanslutningarna. Om överbelastningsskyddet har löst ut, låt det vila i 18 minuter innan du använder det igen. Koppla ur och inspektera kabelporten om problemet kvarstår.

Läcker handduschen vid kranen?

Kontrollera att gummitätningarna är korrekt installerade och i gott skick. Byt ut dem vid behov. Se till att muttrarna är ordentligt åtdragna och att tätningstejp har applicerats.

Vilka verktyg behövs för installationen?

Du behöver en stjärnskruvmejsel, en M4-nyckel, ett vattenpass, handskar och skyddsglasögon. Dessa verktyg medföljer inte.

Kan jag använda badkaret utan anslutning till varmvatten?

Ja, men funktionen för blandning av varmt/kallt vatten kommer inte att användas. Se till att plugga varmvattenintaget om du inte ansluter det.

Hur justerar man arbetshöjden?

Använd pedalen: tryck på knappen '▲' för att höja, '▼' för att sänka. Höjden kan justeras från 1295 mm till 1860 mm (lyftsträcka 560 mm). Lyft endast när badkaret är tomt.

Var kan jag få reservdelar?

Kontakta Vevors tekniska support via www.vevor.com/support för att beställa reservdelar. Spara det elektroniska garantibeviset.

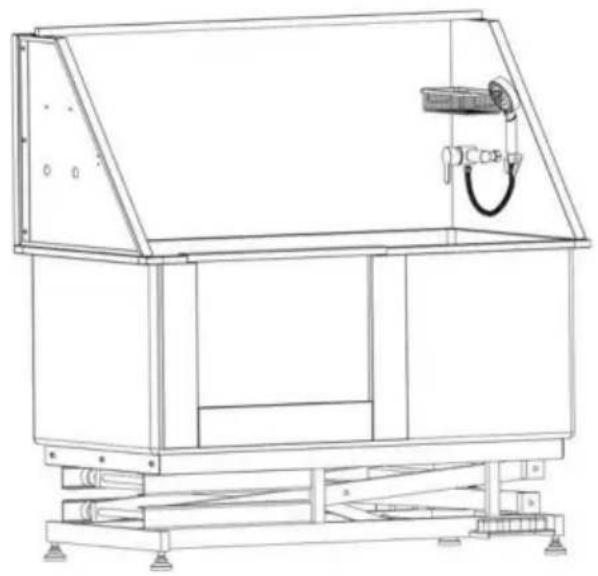

BRUKSANVISNING K1E01028-E Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HUNDTRÄNINGSBAKA

MODELL: K1E01027-U/K1E01027-E/K1E01027-A K1E01028-U/K1E01028-E/K1E01028-A

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HUNDTRÄNINGSBAKA

MODELL: K1E01027-U/K1E01027-E/K1E01027-A

K1E01028-U/K1E01028-E/K1E01028-A

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VARNING: Läs och förstå hela denna manual innan

använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

ÿ Undvik att barn använder grooming badkar. Och den här produkten är inte en leksak. Gör inte i låta barn leka. ÿ Håll dig

borta från vassa spetsar, knivar och andra föremål.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaper gäller för korrekt och färdigmonterad produkt endast.
7. För ytterligare information om delarna som listas nedan sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde. Vänligen håll små reservdelar borta från barns räckvidd.

Denna enhet uppfyller del 15 av FCC-reglerna. Driftär föremål för följande två villkor:(1)Denna enhet kan inte orsaka skadliga störningar, och (2)denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kanorsaka oönskad funktion.

Denna produkt omfattas av bestämmelserna i det europeiska direktiv 2012/19/EG. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märktafår som sådan inte slängas med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

SPARA DESSA INSTRUKTIONER

1. Rekommenderade verktyg:

Stjärnskruvmejsel, M4 skiftnyckel, Vattenpass,

1. Nödvändig säkerhetsutrustning:

Handskar, glasögon.

Varning: Innan du installerar produkten, använd handskar och skyddsglasögon för att undvika eventuell fysisk skada under installationen.

INSTRUKTIONER

Tack så mycket för att du valde detta husdjursbadkar. Vänligen läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå det bästa möjliga resultat.

Delarlista

	B*1A*1 D*1	C*1
Nedre fäste	Badkar	Höger sidopanel	Vänster sidopanel
E*1	F*1	G*1	H*1
Dörr	Vattenfilterplatta	Bakpanel	Kranbrytare
J*1	K*1	L*1	M*1 (600 mm)
Förvaringskorg	Duschhuvud	Duschslang	Insugningsrör
N*1	P*4 (M4*15 mm)	Qx4	R*2
Sil	Skruva	Sexkantsflänsmutter	Mutter
S*1	T*1	I*4	V*2
Duschfäste	Kamma	Justerbar fot	Sling
W*2	Y*20 (M6*15mm) Z*6	(M12*30mm)	AA*1
Spela boll	Skruva	Skruva	Handskar
AC*2	AB*1		AD*2
Bricka	Tvärstång Mutter
MEN*1	AV*2	AG*1
Tätningstejp	Hantera	Rycka

Installationssteg

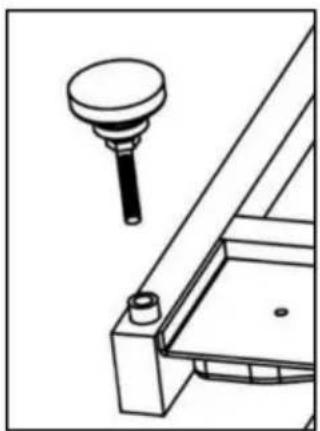

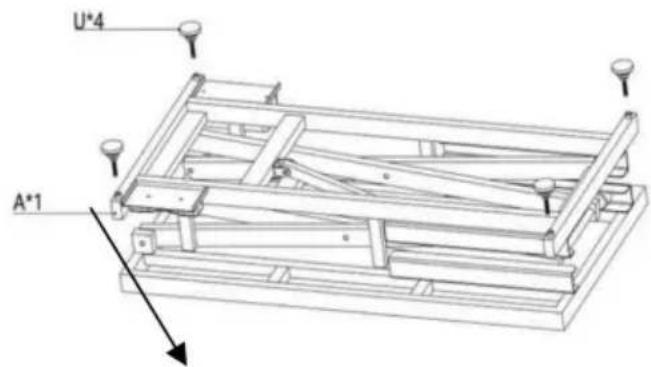

Montera de justerbara fötterna (U) till H-stället (A).

Varning: Se till att djupet på de justerbara fötterna inte är mindre än 12 mm, och försök att skruva i de fyra justerbara fötterna på samma djup. Vänligen dra åt reservmuttern under installationen och justera den senare.

ÿVänd på nedre fästet, justera höjden på fötterna för att säkerställa att höjden på vattenutloppssidan är 1-2 grader lägre än den andra sidan (använd ett vattenpass för att visa)
	ÿ Koppla in och tryck sedan på "ÿ"-knappen på pedalen och höj stativet till en höjd av 450-500 mm
	ÿ Vänd på bottenfästet (Z) och använd skruven (Z) för att fixera bottenfästet och karet (B)ÿ Installera silen (N), se till att avloppsröret är vänt utåt så att de int trycks ihop när bottenfästet sänks. Varning: Se till att djupet på justerbara fötter inte är mindre än 12 mm, och förs att göra de fyra justerbara fötter skruva samma djup. Dra åt reservmuttern under installationen och justera den senare.
	ÿ Använd skruv (Y) för att fixera vänster och höger sidobråda (D & C), använd sedan skruv (Y) för att fixera bakpaneler (G), sist för att använda skruv (Y) för at fixera sidobråda och bakre panelÿ Använd skruv (Y) för att fästa tvärstången (AB) till vänster och höger sidopanel, montera sedan sel
	ÿ Montera handtaget på vattenfilterplattan
	ÿ Montera luckan (E) och vattenfilterplattan (F)

Använd skruv (P) och sexkantsflänsmutter (Q) för att installera förvaringskorgen (J) och duschfästet (S) på den högra sidopanelen (C).

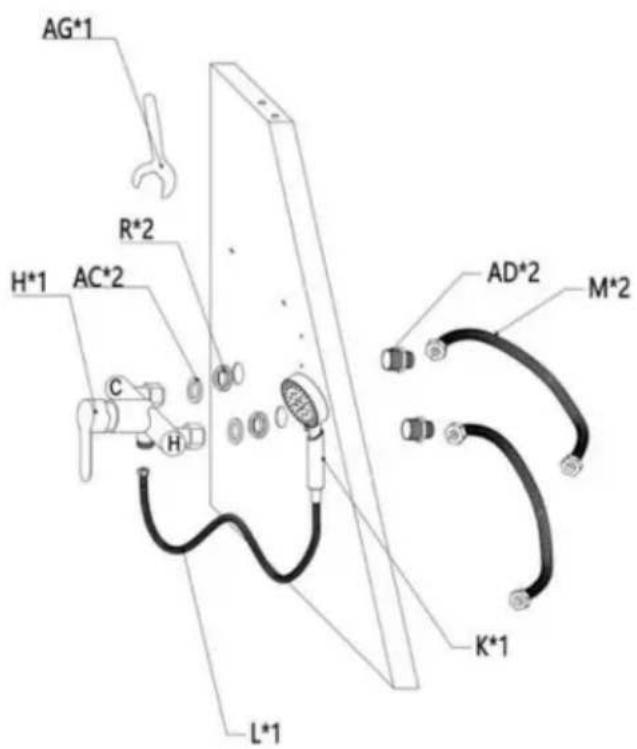

Installera varm- och kallduschbrytare och vatteninlopp.

Varning: Innan du gör detta, se till att din vattenkälla är på vänster eller höger sida av badkaret och välj installationsriktningen för kranbrytaren.

Steg 1: För en rak helkopparkontakt (AD) genom sidopanelen (1/2"-änden vänd utåt), skruva in muttern R2 i den andra änden av kontakten och använd en skiftnyckel (AG) för att skruva ner.

Steg 2: Rikta in kranomkopplaren (H) med kontakten (AD), dra sedan åt de två muttrarna på omkopplaren (H), och notera att tätningsringen inuti muttern är intakt.

Steg 3: Anslut slangen (M) vid vatteninloppsänden och duschslangen (L) vid kranens utlopp. Var också uppmärksam på om tätningsringen inuti muttern är intakt när du drar åt muttern.

Steg 4: Den andra änden av slangen (M) är ansluten till vattenkällan, var uppmärksam på varm- och kallvattenmärket på kranens strömbrytare (H), "H" representerar varmvatten, och anslut slangen på denna sida till varmvattenkällan, medan den andra sidan är ansluten till kylan, var också uppmärksam på om tätningsringen inuti slangändmuttern är intakt.

Varning: Inloppsslangen är endast 600 mm lång, om du vill förlänga den, köp den separat (kaliber: 20 mm)

Varning: Valfri användning av tätningstejp (AE) vid montering av muttern (AD). kan göra installationen mer tät och bidra till att förhindra vattenläckage vid leden.

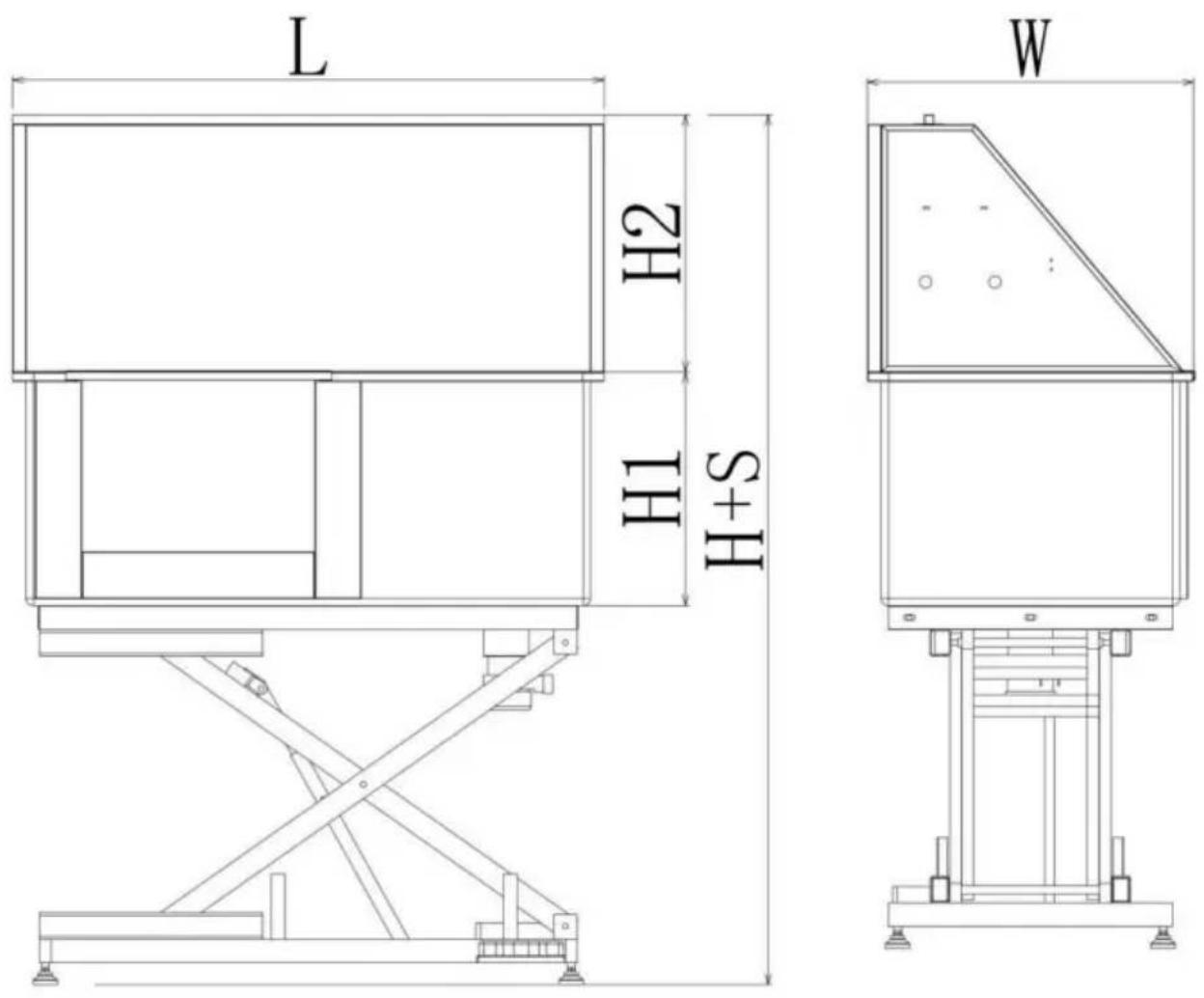

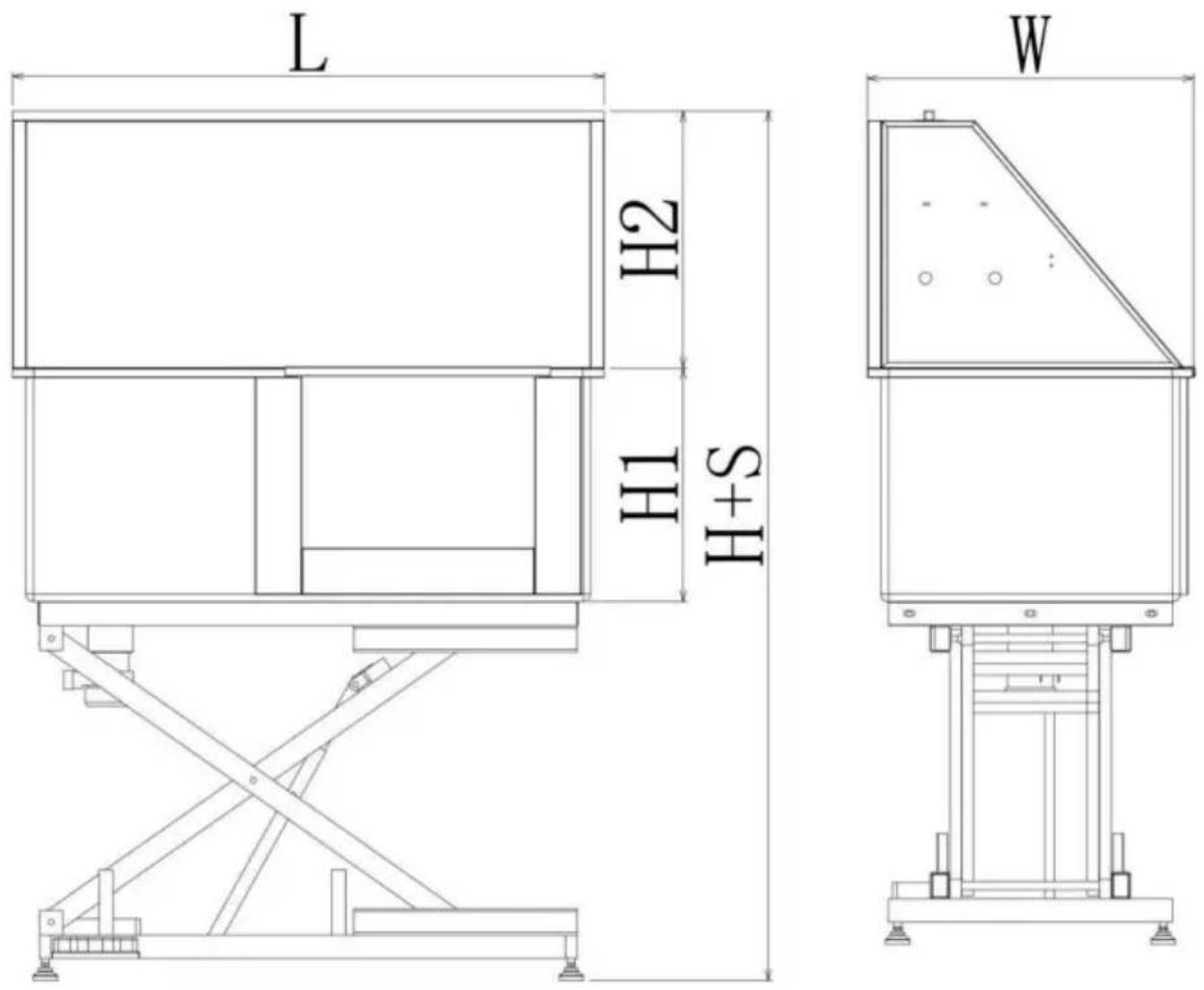

DIMENSIONER OCH PARAMETRAR

Vänster dörr

Höger dörr

Den elektriska tryckstången är utrustad med överström och överhettning

skydd. När strömmen är för stor eller temperaturen är för hög,

kontrollbox kommer att starta skyddsåtgärderna och sluta fungera. Efter den

systemet tar en paus kommer kontrollboxen automatiskt att återgå till det normala.

Det rekommenderas att arbeta i 2 minuter. Ta en vila i 18 minuter, vilket kan förhindra att systemet går in i skyddsläge och

påverka det normala arbetet.FOLKNAPPENS FUNKTIONER

Knappfunktioner

1. "ÿ" -knapp: Genom att trycka på "ÿ"-knappen höjs höjden. 2. "ÿ"

-knapp: Tryck på "ÿ" för att minska höjden.

DRIFT

1. Se till att vattenledningsanslutningen är komplett och att vattnet flyter normalt. (Anslut varm- och kallvattenledningarna enligt tecknen för varmt och kallt vatten på kranbrytaren)

"C": Kallt vatten; "H": Varmvatten

1. Sänk badkaret till lägsta höjd, öppna dörren och låt husdjuret gå in i badkaret själv eller håll husdjuret i badkaret själv, stäng sedan dörren.
2. Börja bada.
3. Efter badet, släpp ut vattnet ur badkaret och ta ut djuret.
4. Rengör badkaret med en trasa. UNDERHÅLL
5. Mellan användningen ska badkaret rengöras med en mjuk trasa eller svamp med ett milt rengöringsmedel.
6. Var uppmärksam på att regelbundet rengöra avloppet för att undvika igensättning.
7. Rengör det genomskinliga locket på tömningsventilen regelbundet. Efter demontering, som en mutter, kan det lätt rengöras. Var försiktig så att du inte lämnar tätningsringen när du sätter tillbaka den.

Ställ inte badkaret på en ojämn yta.

Tappa eller misshandla inte badkaret.

Överbelasta inte vågen. Detta kommer att skada den permanent!

Om maskinen inte kan lyftas normalt, koppla ur strömmen, mata in och kontrollera om ledningsporten är lös.

Kranen läcker, kontrollera om den vattentäta gummipluggen är installerad, om den är skadad måste den bytas ut i tid.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importerad

till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
