K1E01028-E - Set per la cura Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Vasca da toelettatura per cani con sollevamento elettrico
Marca	Vevor
Modello	K1E01028-E
Dimensioni (L x P x A)	1270 x 700 x 1295-1860 mm (regolabile in altezza)
Corsa di sollevamento	560 mm
Capacità di carico massima	150 kg (330 libbre)
Alimentazione elettrica	220-240 V AC / 90 W
Tipo di spina	Spina europea (tipo E/F)
Materiale principale	Acciaio e plastica ABS
Funzioni principali	Sollevamento elettrico a pedale, doccetta con miscelatore acqua calda/fredda, porta laterale, filtro di scarico, vano portatutto integrato
Comandi	Pedale con pulsanti di salita/discesa
Protezione integrata	Protezione contro sovracorrenti e surriscaldamento (arresto automatico)
Accessori forniti	Soffione doccia, tubo doccia, tubo di alimentazione, cestello portaoggetti, supporto doccia, imbracatura, filtro, guanti, chiave, nastro sigillante
Piedini regolabili	Sì, con dadi di bloccaggio (profondità minima 12 mm)
Manutenzione e pulizia	Pulire con un panno morbido e un detergente delicato; controllare regolarmente il filtro di scarico
Norme di sicurezza	Non lasciare che i bambini lo utilizzino; evitare oggetti taglienti; non sovraccaricare; scollegare in caso di malfunzionamento
Riparabilità	Ricambi disponibili tramite il supporto Vevor (www.vevor.com/support)
Peso approssimativo	Circa 50 kg

Domande frequenti - K1E01028-E Vevor

Come installare i piedini regolabili?

Avvitare i piedini regolabili (U) nel alloggiamento del pedale (A) ad una profondità di almeno 12 mm. Utilizzare una livella a bolla per regolare l'altezza in modo che il lato di uscita dell'acqua sia 1-2 gradi più basso. Serrare i dadi di bloccaggio.

Come collegare l'acqua calda e fredda?

Collegare il tubo di alimentazione (M) al rubinetto. Rispettare le marcature: 'C' per acqua fredda, 'H' per acqua calda. Utilizzare nastro sigillante (AE) sui raccordi per evitare perdite. Serrare i dadi con la chiave fornita.

Qual è la capacità massima di carico?

La vasca può sopportare fino a 150 kg (330 libbre). Non superare mai questo limite per evitare danni al meccanismo di sollevamento.

Come pulire la vasca dopo l'uso?

Utilizzare un panno morbido o una spugna con un detergente delicato. Pulire regolarmente il filtro di scarico per evitare ostruzioni. Smontare il coperchio trasparente dello scarico per una pulizia profonda, facendo attenzione a non perdere la guarnizione di tenuta.

Cosa fare se la vasca non sale o non scende?

Controllare l'alimentazione elettrica e le connessioni dei cavi. Se il sistema di protezione da sovraccarico è scattato, lasciare riposare per 18 minuti prima di riutilizzare. Scollegare e ispezionare la porta di cablaggio se il problema persiste.

La doccetta perde dal rubinetto?

Verificare che gli anelli O-ring in gomma siano correttamente installati e in buone condizioni. Sostituirli se necessario. Assicurarsi che i dadi siano ben serrati e che sia stato applicato del nastro sigillante.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un cacciavite a croce, di una chiave M4, di una livella a bolla, di guanti e di occhiali di sicurezza. Questi strumenti non sono forniti.

Posso usare la vasca senza collegamento all'acqua calda?

Sì, ma la funzione di miscelazione acqua calda/fredda non verrà utilizzata. Assicurarsi di tappare l'ingresso dell'acqua calda se non lo si collega.

Come regolare l'altezza di lavoro?

Usare il pedale: premere il pulsante '▲' per salire, '▼' per scendere. L'altezza può essere regolata da 1295 mm a 1860 mm (corsa di 560 mm). Sollevare solo quando la vasca è vuota.

Dove posso ottenere ricambi?

Contattare il supporto tecnico Vevor tramite www.vevor.com/support per ordinare ricambi. Conservare il certificato di garanzia elettronico.

MANUALE UTENTE K1E01028-E Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

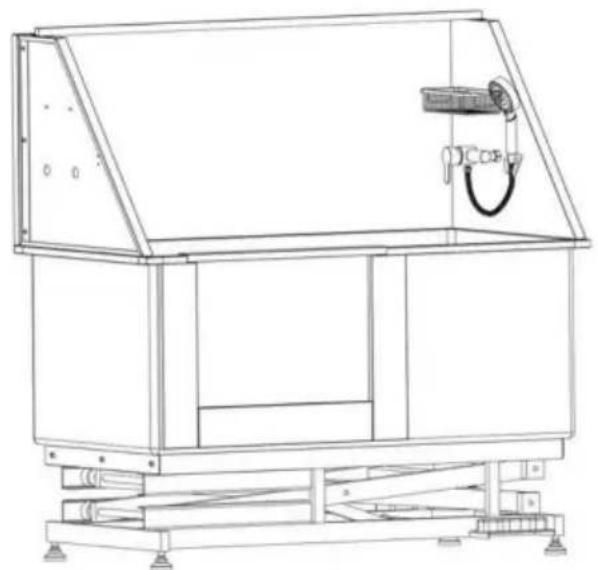

VASCA PER TOELETTATURA CANI

MODELLO: K1E01027-U/K1E01027-E/K1E01027-A K1E01028-U/K1E01028-E/K1E01028-A

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

VASCA PER TOELETTATURA CANI

MODELLO: K1E01027-U/K1E01027-E/K1E01027-A

K1E01028-U/K1E01028-E/K1E01028-A

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ATTENZIONE: leggere e comprendere l'intero manuale prima

del funzionamento o della manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore.

Evitare che i bambini utilizzino la vasca per la toelettatura. Questo prodotto non è un giocattolo. Non consentire ai bambini di

giocare. Tenere lontano da punte affilate, lame e altri oggetti. Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non assemblare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Le capacità del prodotto si applicano al prodotto correttamente e completamente assemblato soltanto.
7. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega di tenere le piccole parti di ricambio fuori dalla portata dei bambini.

	Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Funzionamento è soggetto alle due condizioni seguenti:(1)Questo dispositivo può non causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che potrebbe causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede un rifiuto separato raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati
	come tale non può essere smaltito con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.dispositivi elettronici

SALVA QUESTE ISTRUZIONI

PREPARATIVI PRIMA DELL'INSTALLAZIONE

1. Strumenti consigliati:

Cacciavite a croce, chiave M4, livella a bolla d'aria,

1. Attrezzatura di sicurezza necessaria:

Guanti, occhiali protettivi.

Attenzione: prima di installare il prodotto, indossare guanti e occhiali protettivi per evitare possibili danni fisici durante l'installazione.

ISTRUZIONI

Grazie mille per aver scelto questa vasca per animali domestici. Si prega di leggere tutte le istruzioni prima di utilizzarla. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

Elenco delle parti

	La*1Un*1	La*1	E*1
Movimento centrale	Vasca	Pannello laterale destro	Pannello laterale sinistro
E*1	E*1	sol*1	La*1
Porta	Piastra filtro acqua	Pannello posteriore	Interruttore del rubinetto
E*1	1 persona	L*1	M*1 (600mm)
Cestino portaoggetti	Soffione doccia	Tubo flessibile per doccia	Tubo di ingresso
N*1	P*4 (M4*15mm)	Qx4	La*2
Filtro	Vite	Dado flangiato esagonale	Noce
L*1	E*1	Entro*4	V*2
Supporto per doccia	Pettine	Piedino regolabile	Fionda
W*2	Y*20 (M6*15mm) Z*6 (M12*30mm)		AA*1
Giocare a palla	Vite	Vite	Guanti
CA*2	AB*1		Annuncio*2
Rondella	Traversa Noce
MA*1	SPENTO*2	AG*1
Nastro sigillante	Maniglia	Chiave

Fasi di installazione

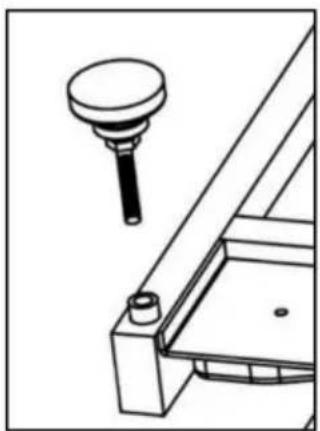

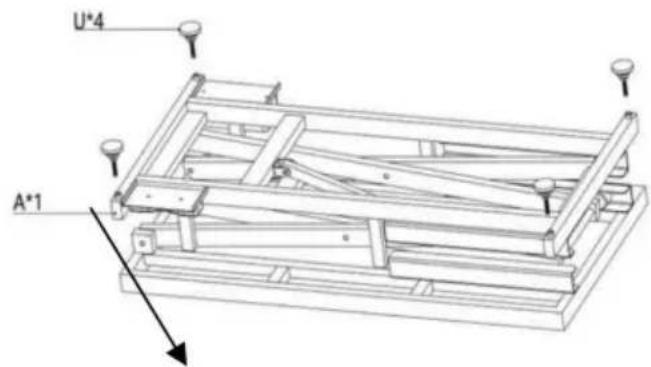

Installare i piedini regolabili (U) al rack H (A).

Attenzione: assicurarsi che la profondità dei piedini regolabili non sia inferiore a 12 mm e provare a fare i quattro piedini regolabili avvitati nella stessa profondità. Si prega di stringere il dado di scorta durante l'installazione e regolarlo in seguito.

ÿCapovolgere il movimento centrale, regolare l'altezza dei piedini per assicurarsi che l'altezza del lato di uscita dell'acqua è 1-2 gradi più bassa rispetto all'altro lato (utilizzare una livella a bolla per mostrarla)
	ÿCollegare e quindi premere il pulsante “ÿ del pedale e sollevare il supporto a un'altezza di 450-500 mm
	ÿ Capovolgere il movimento centrale (Z) e utilizzare la vite (Z) per fissare il movime centrale e la vasca (B)ÿ Installare il filtro (N), assicurarsi che il tubo di scarico sia rivolto verso l'esterno in modo che non venga compresso durante l'abbassamento del movimento centrale Attenzione: assicurarsi che la profondità dei piedini regolabili non sia inferiore a 12 mm e proa far si che i quattro piedini regolabili si avvitino alla stessa profondità. Stringere il dado di ricambio durante l'installazione e regolarlo in seguito.
	ÿ Utilizzare la vite (Y) per fissare il pannel laterale sinistro e destro (D e C), quindi utilizzare la vite (Y) per fissare il pannello posteriore (G), infine utilizzare la vite (Y) p fissare il pannello laterale e il pannello posÿ Utilizzare la vite (Y) per fissare la traversa (al pannello laterale sinistro e destro, quindi installare l'imbracatura
	ÿ Installare la maniglia sulla piastra del filtro dell'acqua
	ÿ Installare lo sportello (E) e la piastra del filtrà dell'acqua (F)

Utilizzare la vite (P) e il dado esagonale flangiato (Q) per installare il cestello portaoggetti (J) e la staffa della doccia (S) sul pannello laterale destro (C).

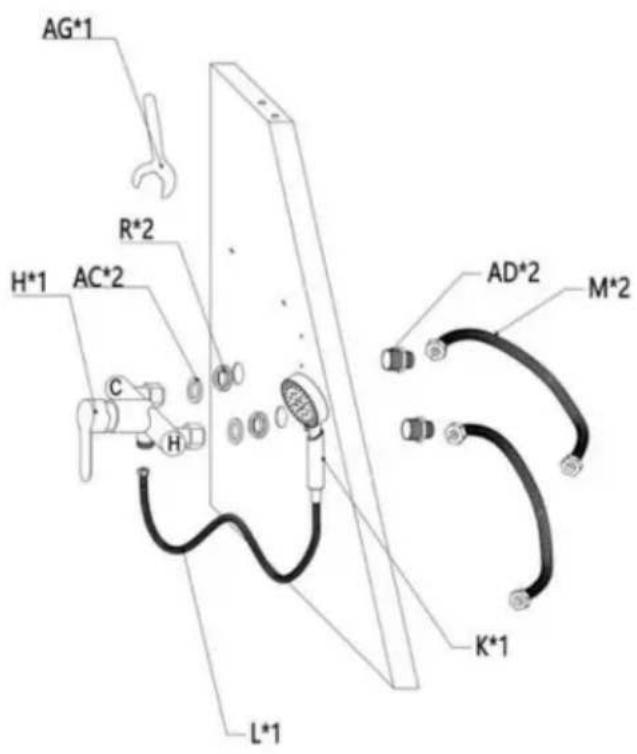

Installare l'interruttore per la doccia calda e fredda e l'ingresso dell'acqua.

Attenzione: prima di procedere, assicurarsi che la fonte d'acqua si trovi sul lato sinistro o destro della vasca da bagno e selezionare la direzione di installazione dell'interruttore del rubinetto.

Fase 1: far passare il connettore dritto interamente in rame (AD) attraverso il pannello laterale (estremità da 1/2" rivolta verso l'esterno), avvitare il dado R2 nell'altra estremità del connettore e utilizzare la chiave (AG) per avvitare.

Fase 2: allineare l'interruttore del rubinetto (H) con il connettore (AD), quindi serrare i due dadi sull'interruttore (H) e verificare che l'anello di tenuta all'interno del dado sia intatto.

Fase 3: Collegare il tubo flessibile (M) all'estremità di ingresso dell'acqua e il tubo flessibile della doccia (L) all'uscita del rubinetto. Inoltre, quando si stringe il dado, prestare attenzione se l'anello di tenuta all'interno del dado è intatto.

Fase 4: L'altra estremità del tubo (M) è collegata alla fonte d'acqua. Prestare attenzione al segno dell'acqua calda e fredda sull'interruttore del rubinetto (H): "H" rappresenta l'acqua calda e collegare il tubo su questo lato alla fonte di acqua calda, mentre l'altro lato è collegato a quella fredda. Prestare inoltre attenzione se l'anello di tenuta all'interno del dado dell'estremità del tubo è intatto.

Attenzione: il tubo di ingresso è lungo solo 600 mm. Se si desidera allungarlo, acquistarlo separatamente (calibro: 20 mm).

Attenzione: uso facoltativo del nastro sigillante (AE) durante l'installazione del dado (AD). Può rendere l'installazione più sigillata e aiutare a prevenire perdite d'acqua all'articolazione.

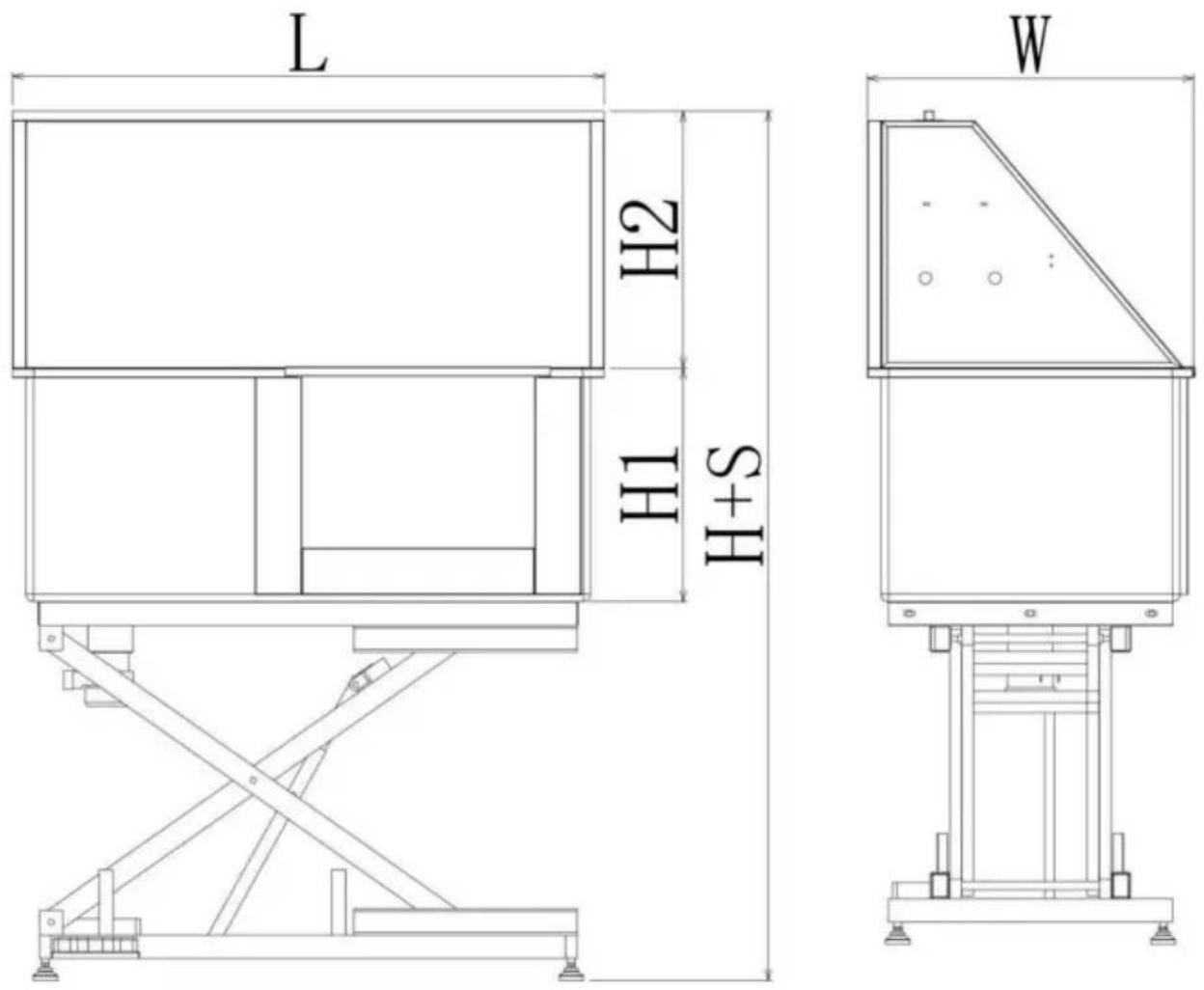

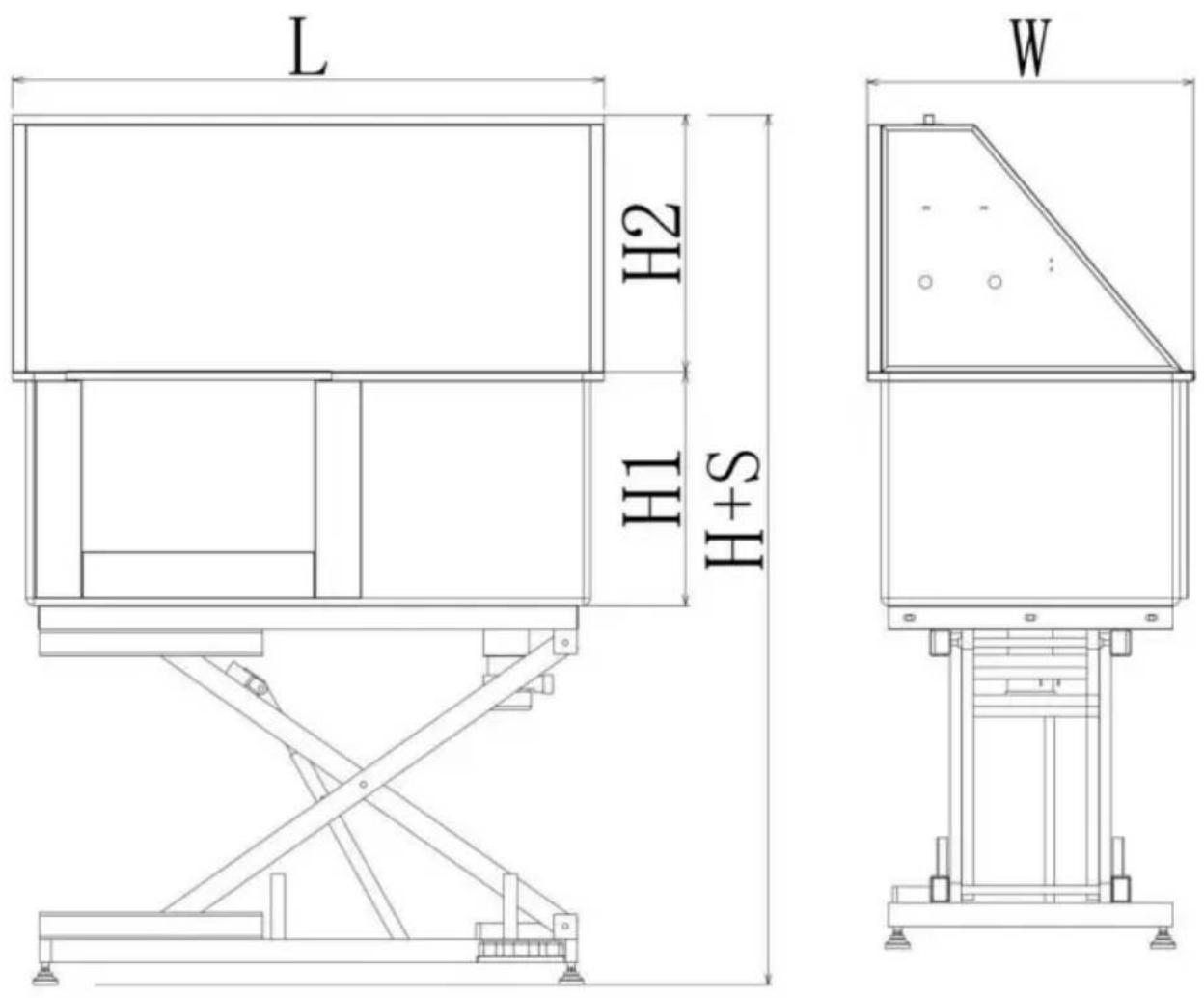

DIMENSIONI E PARAMETRI

Porta sinistra

Porta destra

Modello#	Lunghezza(mm)	Hmm)	S(mm) H1(mm)	H2(mm)	W(mm)		Nord-Ovest(kg)
K1E01027-U1270		1295		500	530	700	82,8565
K1E01028-U1270		1295	565 82,8	500	530	700
K1E01027-E 1270		1295	565	500	530	700	82,8
K1E01028-E 1270		1295	565	500	530	700	82,8
K1E01027-A 1270	500	1295	565		530	700	82,8
K1E01028-A 1270		1295		500	530	700	82,8565

Modello	K1E01027-UK1E01028-U	K1E01027-E K1E01027-AK1E01028-E K1E01028-A
Dimensione:	L1270xW700xH1295-1860 (min)
Viaggio	560mm
Capacità di carico:	150 kg/330 libbre
Spina standard	Spina americana	spina europea	Spina australiana
Sovraccarico indicazione	sì	sì	sì
Energia:	50W	90 W	90 W
voltaggio:	AC120V	AC220-240V	AC220-240V

INDICAZIONE DI SOVRACCARICO

L'asta di spinta elettrica è dotata di protezione da sovracorrente e surriscaldamento. Quando la corrente è troppo grande o la temperatura è troppo alta, la scatola di controllo avvierà le misure di protezione e smetterà di funzionare. Dopo che il sistema si ferma, la centralina torna automaticamente alla normalità.

Si consiglia di lavorare per 2 minuti. Fare una pausa di 18 minuti, il che può impedire al sistema di entrare in modalità di protezione e

influenzare il normale lavoro. FUNZIONI DEL PULSANTE DEL PIEDE

Funzioni dei pulsanti

1. Pulsante "ÿ": premendo il pulsante "ÿ" l'altezza aumenta. 2. Pulsante

"ÿ": premendo "ÿ" l'altezza diminuisce.

OPERAZIONE

1. Assicurarsi che il collegamento del tubo dell'acqua sia completo e che l'acqua scorra normalmente. (Collegare i tubi dell'acqua calda e fredda secondo i segnali dell'acqua calda e fredda dell'interruttore del rubinetto)

"C": acqua fredda; "H": acqua calda

1. Abbassare la vasca all'altezza più bassa, aprire la porta e lasciare che l'animale domestico entri da solo nella vasca da bagno, oppure tenere l'animale domestico dentro la vasca da solo, quindi chiudere la porta.
2. Iniziare a fare il bagno.
3. Dopo il bagno, far uscire l'acqua dalla vasca e portare fuori l'animale.
4. Pulire la vasca con un panno. MANUTENZIONE
5. Tra un utilizzo e l'altro, la vasca deve essere pulita con un panno morbido o una spugna utilizzando un detergente delicato.
6. Prestare attenzione a pulire regolarmente i capelli dallo scarico per evitare intasamenti.
7. Si prega di pulire la copertura trasparente dello scarico regolarmente. Dopo averlo smontato come un dado, può essere pulito facilmente. Fare attenzione a non lasciare l'anello di tenuta quando lo si rimonta.

Non posizionare la vasca da bagno su una superficie irregolare.

Non far cadere o maltrattare la vasca da bagno.

Non sovraccaricare la bilancia. Ciò la danneggerà in modo permanente!

Se la macchina non può essere sollevata normalmente, scollegare l'alimentazione e verificare che la porta del cablaggio non sia allentata.

Il rubinetto perde, controllare che il tappo di gomma impermeabile sia installato; se è danneggiato, sostituirlo tempestivamente.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Magonza Landstr.69,

60329 Francoforte sul Meno.
