K2E01004 - Set per la cura Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Vasca per animali (set toelettatura)
Marca	Vevor
Modello	K2E01004
Dimensioni (L×l×H)	33 × 16 × 18 pollici
Capacità di carico massima	220 lb (100 kg)
Volume	0,21 m³
Materiale principale	Plastica
Alimentazione	Nessuna (uso manuale con allaccio acqua)
Funzioni principali	Doccia, bagno, regolazione acqua calda/fredda, ripostiglio
Accessori inclusi	Soffione doccia, tubo, cestello portaoggetti, scala, set palline, guanti, ecc.
Tipo di rubinetto	Miscelatore con acqua calda e fredda
Allaccio acqua	Ingresso G1/2, adattabile NPT 9/16
Piedini regolabili	Sì, 4 piedini con dadi di blocco
Manutenzione e pulizia	Pulire con un panno morbido e un detergente delicato; controllare e pulire regolarmente lo scarico
Sicurezza	Indossare guanti e occhiali consigliato; tenere i bambini lontani; non sovraccaricare
Montaggio richiesto	Sì, richiedere l'aiuto di due persone
Utensili consigliati	Cacciavite a stella, chiave M4, livella
Pezzi di ricambio e riparabilità	Pezzi di ricambio disponibili tramite il produttore o rivenditore
Garanzia	Non specificata, consultare il venditore
Paese d'origine	Cina (produttore a Shanghai)

Domande frequenti - K2E01004 Vevor

Come assemblare la vasca Vevor K2E01004?

L'assemblaggio segue i passaggi del manuale: installare i piedini regolabili sul supporto a H, fissare il tubo orizzontale, quindi assemblare i pannelli laterali e posteriori, installare la porta, ecc. Utilizzare gli utensili consigliati (cacciavite a stella, chiave M4, livella).

Quali utensili sono necessari per il montaggio?

Gli utensili necessari sono: cacciavite a stella, chiave M4, livella. Indossare guanti e occhiali di sicurezza.

Come collegare l'arrivo dell'acqua calda e fredda?

Collegare il tubo di alimentazione dell'acqua al flessibile di uscita del rubinetto. Individuare i segni 'C' (acqua fredda) e 'H' (acqua calda). Utilizzare nastro sigillante se necessario. Assicurarsi che gli anelli di tenuta siano in posizione.

Qual è la capacità massima della vasca?

La capacità massima è di 220 lb (circa 100 kg). Fare attenzione a non sovraccaricare la vasca per evitare danni.

Come pulire e mantenere la vasca?

Pulire con un panno morbido o una spugna imbevuta di detergente delicato. Controllare e pulire regolarmente lo scarico per evitare ostruzioni. Pulire il coperchio trasparente dello scarico dopo lo smontaggio.

Cosa fare in caso di perdita dal rubinetto?

Verificare che il tappo in gomma stagno sia installato correttamente. Se danneggiato, sostituirlo rapidamente. Assicurarsi che tutte le guarnizioni siano in posizione.

Posso usare la vasca senza elettricità?

Sì, la vasca è completamente manuale. Non necessita di elettricità né batteria. L'acqua è fornita da un allaccio standard alla rete idrica.

Qual è la taglia consigliata per l'animale?

La vasca è adatta ad animali di dimensioni fino a 33 × 16 × 18 pollici (L×l×H) consigliati nel manuale. Adatta ad esempio a cani di taglia media.

Come installare i piedini regolabili?

Avvitare i piedini regolabili negli appositi alloggiamenti sul supporto a H. Assicurarsi che la profondità di avvitamento sia di almeno 12 mm. Stringere i dadi di blocco dopo la regolazione per garantire la stabilità.

Dove trovare pezzi di ricambio?

I pezzi di ricambio possono essere ottenuti presso il produttore (Shanghaimuxinmuyeyouxiangongsi in Cina) o il rivenditore Vevor. Fare riferimento all'elenco dei pezzi nel manuale per identificare il pezzo necessario.

MANUALE UTENTE K2E01004 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarci in caso di aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

AVVERTENZA: Leggere attentamente l'intero manuale prima di utilizzare o effettuare la manutenzione del prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di valore.

• Evitare che i bambini utilizzino la vasca da bagno. Questo prodotto è un giocattolo. Non permettere ai bambini di giocarci.
• Tenere lontano da punte affilate, lame e altri oggetti.
• Dopo l'uso, asciugare il cilindro con un panno per prolungarne la durata.
• Precauzioni di montaggio
• Eseguire il montaggio solo seguendo queste istruzioni. Un montaggio improprio può comportare pericoli.
• Durante il montaggio, indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti.
• Mantenere l'area di assemblaggio pulita e ben illuminata.
• Tenere gli astanti fuori dall'area durante l'assemblea.
• Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe (medicinali).
• Le capacità del prodotto si applicano solo al prodotto correttamente e completamente assemblato.
• Per ulteriori informazioni sui componenti elencati nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutti i componenti in un'area di lavoro pulita. Tenere i piccoli pezzi di ricambio fuori dalla portata dei bambini.

CONSERVARE QUESTE ISTRUZIONI

Attenzione! I prodotti sono destinati esclusivamente al bagno degli animali domestici.

PREPARAZIONI PRIMA DELL'INSTALLAZIONE

1. Strumenti consigliati:

Cacciavite a croce, chiave M4, livella a bolla.

1. Attrezzatura di sicurezza necessaria:

Guanti, occhiali protettivi.

Attenzione: prima di installare il prodotto, indossare guanti e occhiali protettivi per evitare possibili danni fisici durante l'installazione.

INSTRUCTIONS

Grazie mille per aver scelto questa vasca per animali domestici. Leggere attentamente le istruzioni prima di utilizzarla. Queste informazioni vi aiuteranno a ottenere i migliori risultati possibili.

Elenco dei componenti:

2 pezzi	1 pz	1 pz	1 pz
1: Cremagliera H	2: Vasca	3: Pannello laterale destro	4: Pannello laterale sinistro
1 pz	1 pz	1 pz	1 pz
5: Porta (Già installato nella vasca)	6: Tubo orizzontale	7: Pannello posteriore	8: Interruttore del rubinetto
1 pz	1 pz	1 pz	2 pezzi (600 mm)
9: Cestino portaoggetti	10: Soffione doccia	11: Tubo flessibile per doccia	12: Tubo di ingresso
13-1
1 pz	4 pezzi (M4*16mm)	4 pezzi (M4)	2 pezzi
13: Colino13-1: Tubo di scarico13-2: Copertura trasparente	14: Vite	15: Dado flangiato esagonale	16: Noce
1 pz	1 pz	6 pezzi	2 pezzi
17: Supporto pe doccia	18: Pettine	19: Piedino regolabile	20: Gioca a palla
14 pezzi(M6*16mm)	12 pezzi(M6*35mm)	4 pezzi (M8)	6 pezzi
21: Vite	22: Vite	23: Dado flangiato	24: Lavatrice
3 pezzi	2 pezzi	1 pz	1 paio
25: Tavola della scala	26: Noce	27: Nastro sigillante	28: Guanti di plastica
1 pz	2 pezzi	2 pezzi	6 pezzi(M8*50mm)
29: Chiave inglese	30 -1 : Asta del scala sinistra30-2: Asta della scala destra	31: Lavatrice	32: Vite
1 paio	1 pz	1 pz	2 pezzi
33: Guanti in nylon	3 4 : Tergicristallo	35: Paglietta abrasiva	36: Adattatore(da G1/2 a NPT9/16)

Fasi di installazione

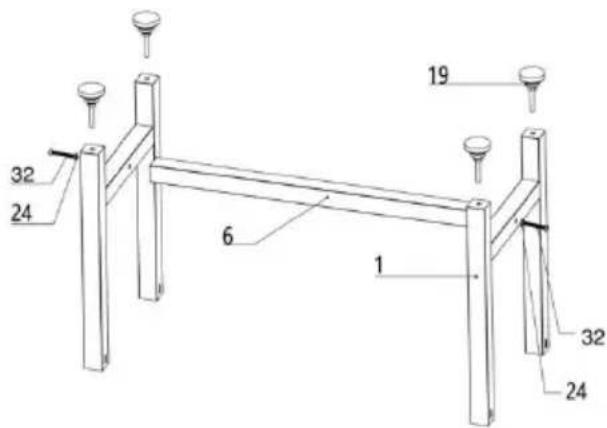

	1 Installare i piedini regolabili rack H e fissare il tubo orizzon rack HAttenzione: assicurarsi che la profondità dei piedini regolabili n sia inferiore a 12 mm e provare far sì che i quattro piedini rego si avvitino alla stessa profondità. Serrare il dado di ricambio dura l'installazione e regolarlo in segu

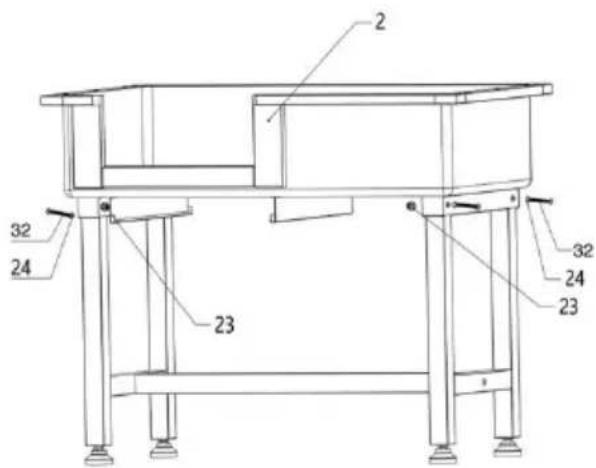

	2. Capovolgere il movimento centrale e utilizzare la vite, la rondella e il dado flangiato per fissare il movimento centrale e vasca.
Porta sinistra	Porta destra

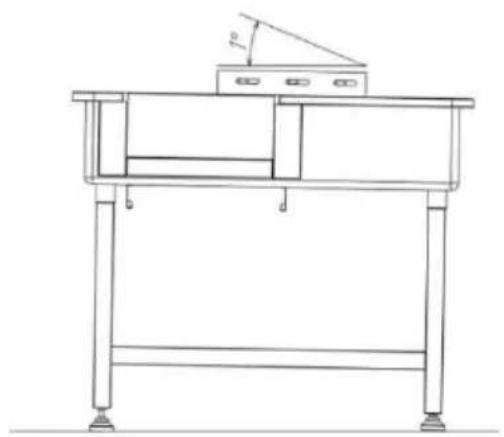

③ Regolare l'altezza dei piedini per assicurarsi che l'altezza dell'uscita dell'acqua sia di 1-2 gradi inferiore rispetto all'altro lato (usare una livella a bolla per verificare).

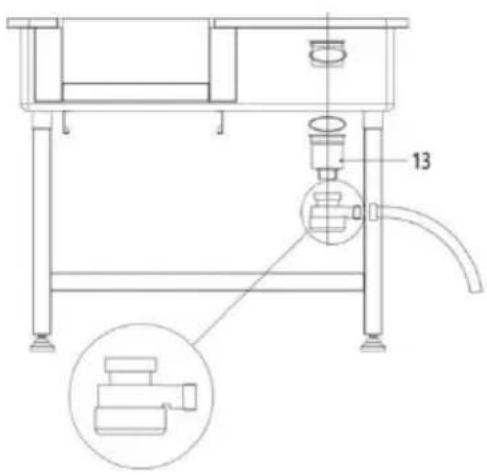

④ Installare il filtro, accertandosi che l'anello di tenuta non subisca dislocazioni o pieghe.

Attenzione: durante l'installazione prestare attenzione al corretto posizionamento dell'anello di tenuta, per evitare perdite d'acqua dovute a un'installazione non corretta della guarnizione. Verificare inoltre che il coperchio trasparente dello scarico sia ben serrato.

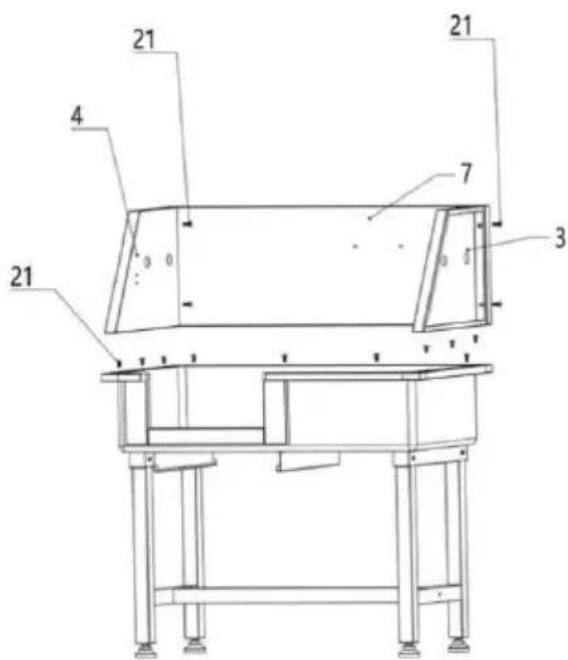

⑤ Utilizzare la vite per fissare la credenza sinistra e destra, quindi utilizzare la vite per fissare il pannello posteriore, infine utilizzare la vite per fissare la credenza e il pannello posteriore.

	6 Installare la porta e la piast filtro dell'acqua
	7 Utilizzare la vite per fissare pedana e l'asta della scala, quir installare i piedini regolabili sulla parte inferiore dell'asta della scaAttenzione: assicurarsi che la profondità dei piedini regolabili n sia inferiore a 12 mm e provar far sì che i due piedini regolabi avvitino alla stessa profondità. Stringere il dado di ricambio durante l'installazione.

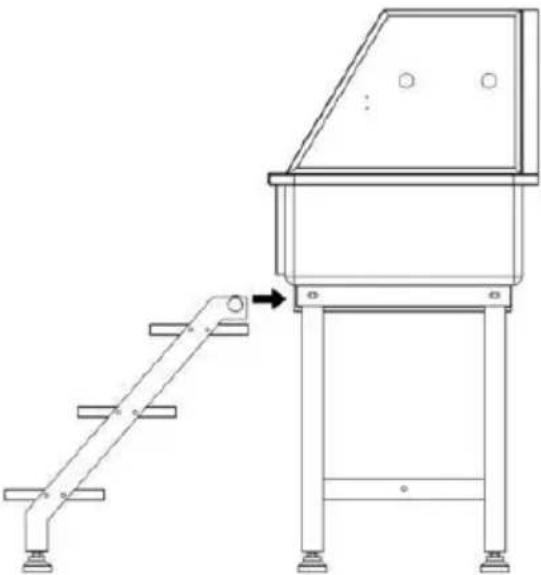

	8 Installare le scale nelle guid telaio

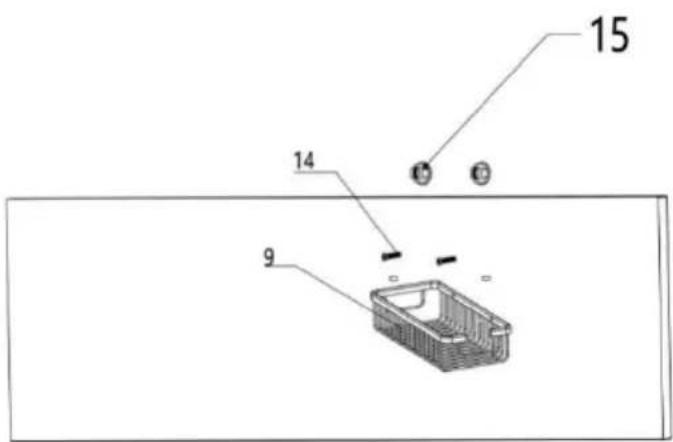

⑨ Utilizzare la vite e il dado esagonale per installare il cestello portaoggetti sul pannello posteriore.

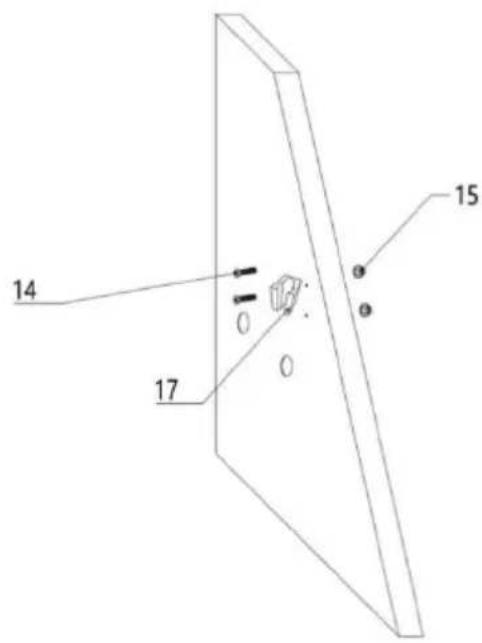

⑩ Utilizzare la vite e il dado esagonale per installare la staffa della doccia sul pannello laterale destro.

29 8 31 C H 10 11 36

⑪ Installare l'interruttore per la doccia calda e fredda e l'ingress dell'acqua. Attenzione: prima di procedere, accertarsi che la fonte d'acqua trovi sul lato sinistro o destro della vasca e selezionare la direzione di installazione dell'interruttore del rubinetto. Fase 1: far passare il connettor dritto interamente in rame attraverso il pannello laterale (estremità da 1/2" rivolta verso l'esterno), avvitare il dado nell'alt estremità del connettore e utilizz la chiave per avvitarlo.

Fase 2: Allineare l'interruttore del rubinetto con il connettore, quindi serrare i due dadi sull'interruttore e verificare che l'anello di tenuta all'interno del dado sia intatto.

Fase 3: Collegare il tubo flessibile all'ingresso dell'acqua e il tubo flessibile della doccia all'uscita del rubinetto. Inoltre, quando si serra il dado, prestare attenzione all'integrità dell'anello di tenuta all'interno del dado.

Fase 4: L'altra estremità del tubo è collegata alla fonte d'acqua. Prestare attenzione al segno dell'acqua calda e fredda sull'interruttore del rubinetto, "H" rappresenta l'acqua calda, e collegare il tubo su un lato alla fonte di acqua calda, mentre l'altro lato è collegato a quella fredda. Prestare inoltre attenzione se l'anello di tenuta all'interno del dado dell'estremità del tubo è intatto.

Attenzione: il tubo di ingresso è lungo solo 600 mm, se si desidera allungarlo, acquistarlo separatamente (calibro: 20 mm).

Attenzione: è facoltativo utilizzare del nastro sigillante durante l'installazione del dado. Può rendere l'installazione più sigillata e contribuire a prevenire perdite d'acqua nel giunto.

Attenzione: determinare se installare l'adattatore in base alle

effettive del tubo dell'acqua.

Modello#	L(mm)	Hmm)	Altezza 1 (mm)	Altezza 2(mm)	L(mm)	Peso netto (kg)
K 2E01003	870	1060	200	300	488	21.4
K 2E01004	870	1060	200	300	488	21.4

Modello#	Volume (CBM)	Capacità di carico (libbre)	Animale domestico consigliato (In)
K 2E01003	0,21	220	L×P×A: 33×16×18
K 2E01004	0,21	220	L×P×A: 33×16×18

OPERAZIONE

1. Assicurarsi che il collegamento del tubo dell'acqua sia completo e

l'acqua scorra normalmente. (Collegare i tubi dell'acqua calda e fredda secondo le indicazioni dell'interruttore del rubinetto)

"C": Acqua fredda; "H": Acqua calda

1. Tirare fuori le scale e aprire la porta, lasciare che l'animale entri nella vasca oppure tenerlo tu stesso all'interno della vasca, quindi chiudere la porta.
2. Iniziare a fare il bagno.
3. Dopo il bagno, far uscire l'acqua dalla vasca e togliere l'animale.
4. Pulire la vasca con un panno.

MANUTENZIONE

1. Tra un utilizzo e l'altro, la vasca deve essere pulita con un panno morbido o una spugna utilizzando un detergente delicato.
2. Prestare attenzione a pulire regolarmente i tubi dello scarico per evitare intasamenti.
3. Pulire regolarmente il coperchio trasparente dello scarico. Dopo averlo smontato, come un dado, può essere pulito facilmente. Fare attenzione a non lasciare l'anello di tenuta quando lo si rimonta.

Non posizionare la vasca su una superficie irregolare.

Non far cadere o maltrattare la vasca da bagno.

Non sovraccaricare la bilancia. La danneggerai in modo permanente!

GUASTI COMUNI

In caso di perdite dal rubinetto, verificare che il tappo di gomma impermeabile sia installato. Se danneggiato, è necessario sostituirlo tempestivamente.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
