Type de produit	Aileron de spoiler d'aile
Marque	Vevor
Modèle	JG-137
Matériau	Aluminium
Couleur	Noir
Longueur totale	1106 mm
Modèles compatibles	JG-125-2, JG-127, JG-137, JG-109
Contenu du colis	Aileron assemblé, support (2), bielle (4), rabat, becquet latéral, manuel
Fonctions principales	Amélioration de l'aérodynamisme et du style du véhicule
Installation	Nécessite perçage de trous de 6,2 mm et montage avec vis et écrous
Réglage de l'angle	Possible grâce à des trous oblongs sur le support
Sécurité	Lire le manuel avant utilisation; porter lunettes et gants; hors de portée des enfants
Entretien et nettoyage	Nettoyer avec un chiffon humide; éviter les produits abrasifs
Assistance technique	www.vevor.com/support
Importateur (États-Unis)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importateur (UE)	SHUNSHUN GmbH, Linkenheim-Hochstetten, Allemagne
Importateur (Royaume-Uni)	Pooledas Group Ltd, Preston, Royaume-Uni
Fabriqué en	Chine

FOIRE AUX QUESTIONS - JG-137 Vevor

Comment installer le spoiler sur ma voiture ?

Suivez les étapes du manuel : mesurez et marquez les points de perçage sur le capot arrière, percez des trous de 6,2 mm, fixez le support, puis insérez les vis de montage. Réglez l'angle avant de serrer complètement.

Ce spoiler est-il compatible avec ma voiture ?

Le modèle JG-137 est conçu pour les voitures équipées d'un capot arrière standard. Vérifiez les dimensions (longueur 1106 mm) et la forme de votre capot. Pour des modèles spécifiques, consultez le service client.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un foret de 6,2 mm, d'un marqueur, d'une perceuse, de clés pour écrous, d'un tournevis, de lunettes de sécurité et de gants de travail.

Que faire si les trous de montage ne correspondent pas ?

Vérifiez les mesures avant de percer. Utilisez les trous oblongs du support pour ajuster légèrement la position. Si nécessaire, marquez à nouveau et percez de nouveaux trous.

Comment régler l'angle du spoiler ?

Les supports disposent de trous oblongs. Desserrez les écrous de montage, inclinez le spoiler à l'angle souhaité, puis resserrez. Consultez le manuel pour les consignes.

Puis-je repeindre le spoiler ?

Oui, le spoiler en aluminium peut être repeint. Assurez-vous de le dégraisser et d'utiliser une peinture adaptée aux surfaces métalliques. Respectez les temps de séchage.

Comment entretenir le spoiler ?

Nettoyez-le régulièrement avec un chiffon humide. N'utilisez pas de produits abrasifs. Vérifiez périodiquement la fixation des vis.

Quel est le poids du spoiler ?

Le poids n'est pas spécifié dans la notice, mais il est estimé à environ 2-3 kg en raison du matériau aluminium.

Y a-t-il une garantie ?

Oui, Vevor offre une garantie électronique. Enregistrez votre produit sur www.vevor.com/support pour activer la garantie.

Que faire si j'ai perdu des pièces ?

Contactez le service client via www.vevor.com/support pour obtenir des pièces de rechange. Indiquez votre modèle (JG-137) et les pièces manquantes.

MODE D'EMPLOI JG-137 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

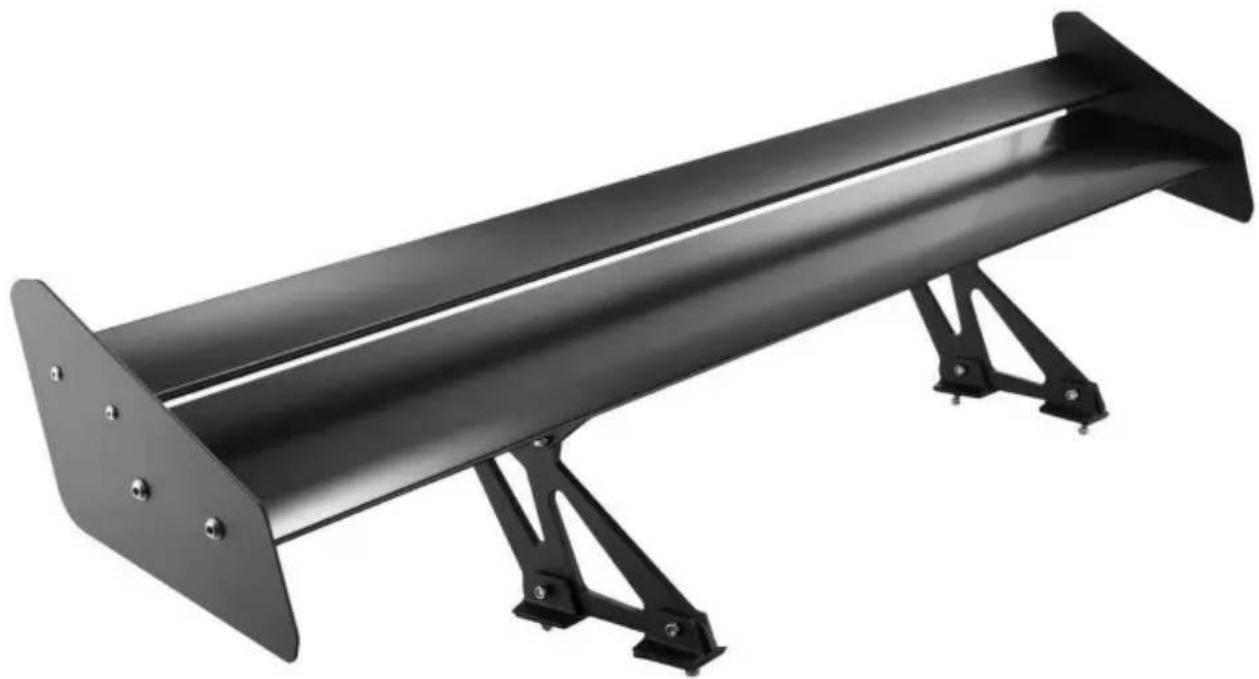

SPOILER D'AILE

Modèle : JG-125-2/JG127/JG-137/JG-109.

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPOILER D'AILE

MODÈLE : JG-125-2/JG127/JG-137/JG-109

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

GARANTIES IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant

utiliser ou entretenir ce produit. Le non-respect de ces

les avertissements et les instructions peuvent provoquer des blessures ou

dommages à des biens de valeur.

Évitez que les enfants utilisent le produit. Et ce produit n'est pas un jouet. Ne pas

permettre aux enfants de jouer.

PRÉCAUTIONS DE MONTAGE

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes.
   lors du montage et de l'utilisation.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'assemblage.
5. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent à un assemblage correct et complet produit uniquement.
7. Pour plus d'informations concernant les pièces répertoriées dans ce qui suit pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre. Veuillez garder les petites pièces de rechange à l'écart à la portée des enfants.

CONSERVEZ CES INSTRUCTIONS

SPÉCIFICATION

Modèle	JG-125-2	JG-127
Matériel	Aluminium
Couleur	Noir	Noir
Longueur (mm)	1106 1106
Modèle	JG-137	JG-109
Matériel	Aluminium
Couleur	Noir	Noir
Longueur (mm)	1106	1356

LISTE DES COLIS

Non.	Nom	Image	Quantité
			Modèle adapté
			JG-125-2	JG-127	JG-137	JG-109
1	Aileron d'aile assemblée		1	/	1	1
	Aileron d'aile assemblée		/	1	/	/
2	Rabat		/	/	/	1
3	Ensemble de support		2	/	2	2
4	Bielle(y compris vis et écrou)		4	/	4	4
5	Becquet latéral		/	/	/	2
	Becquet latéral		/	/	2	/
	Becquet latéral		2	2	/	/
6	Manuel		1	1	1	1

INSTALLATION

ÉTAPE 1 : Installer le support et le spoiler (sauf le modèle JG-127)

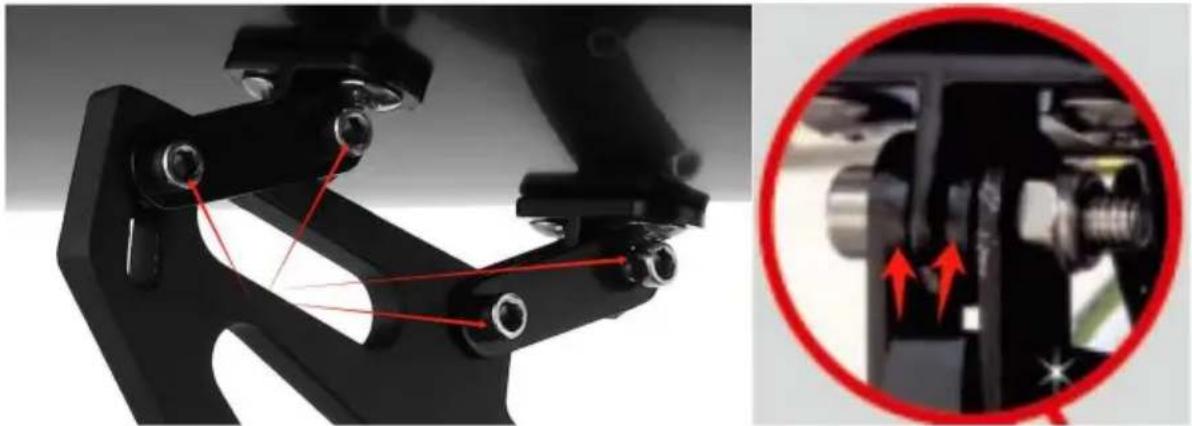

Assemblez le support avec le spoiler à l'aide de la bielle fournie, serrez les 4 vis et écrous (ne vous inquiétez pas de l'angle du spoiler pour le moment).

ATTENTION : Les deux petits joints circulaires sont placés à l'intérieur du haut de la pièce de raccordement !

Utilisez la même méthode pour assembler le support et le spoiler de l'autre côté.

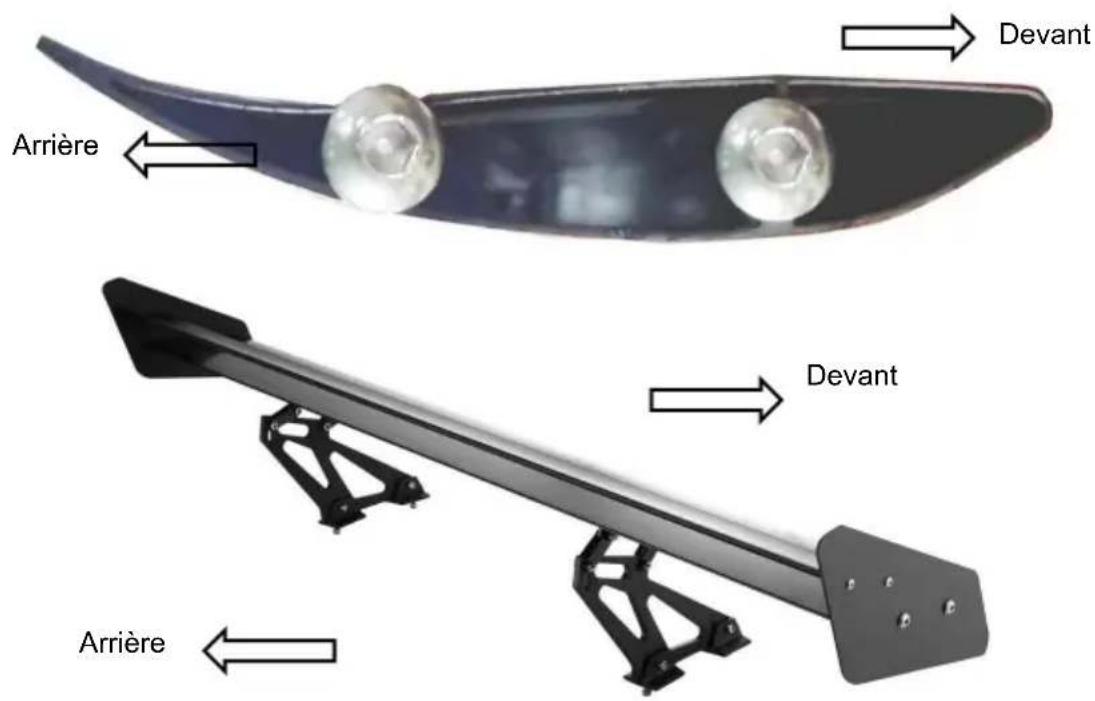

Arrière Devant Devant Arrière

Notez l'orientation du support comme indiqué.

ÉTAPE 2 : Mesurez le point de montage perforé.

(2.1). Mesurez la distance extérieure du support L&W.

(2.2). Trouvez la position centrale de la taille L sur le capot arrière de la voiture, déterminez la position de l'avant et de l'arrière et marquez avec un marqueur.

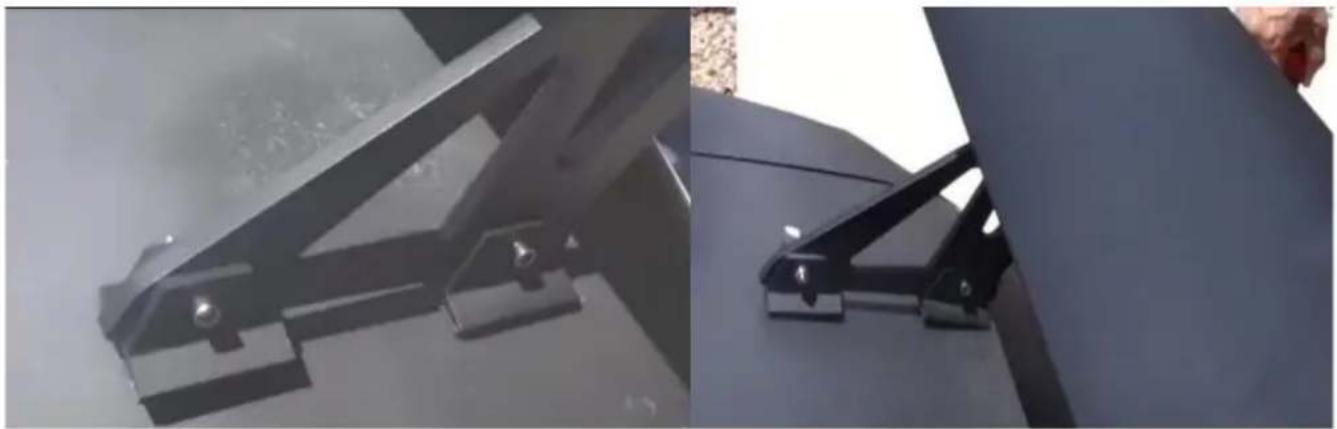

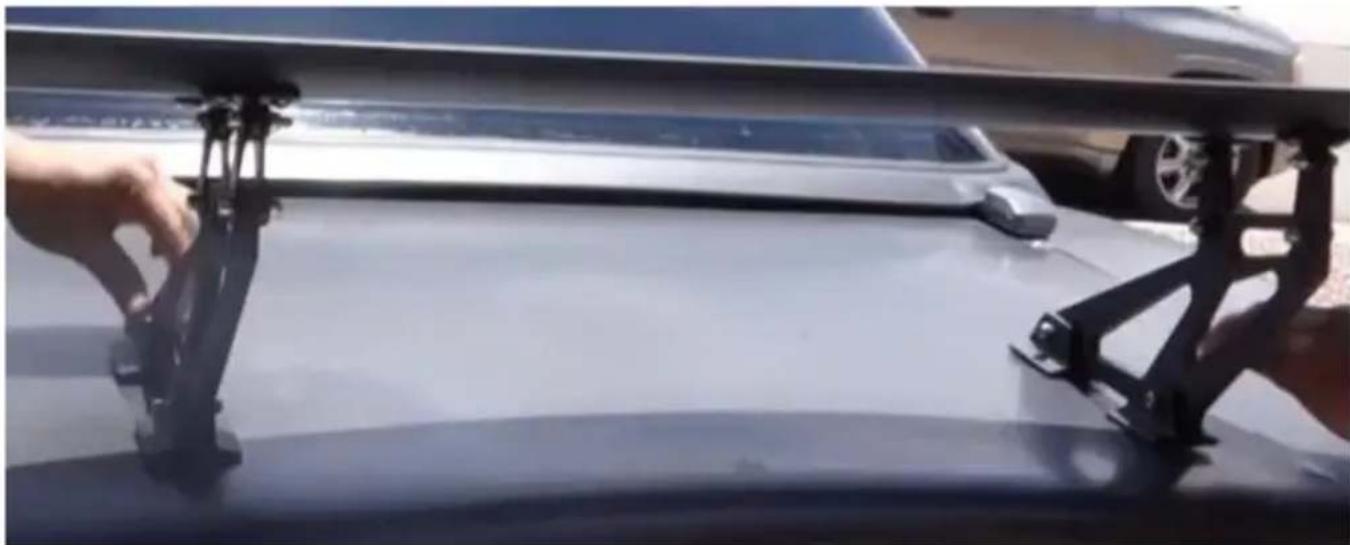

(2.3). Placez toute la queue sur le point d'ancrage marqué et utilisez à nouveau la règle pour confirmer si la queue est à gauche et à droite, et confirmez que la position d'installation est appropriée.

ÉTAPE 3 : Percez un trou.

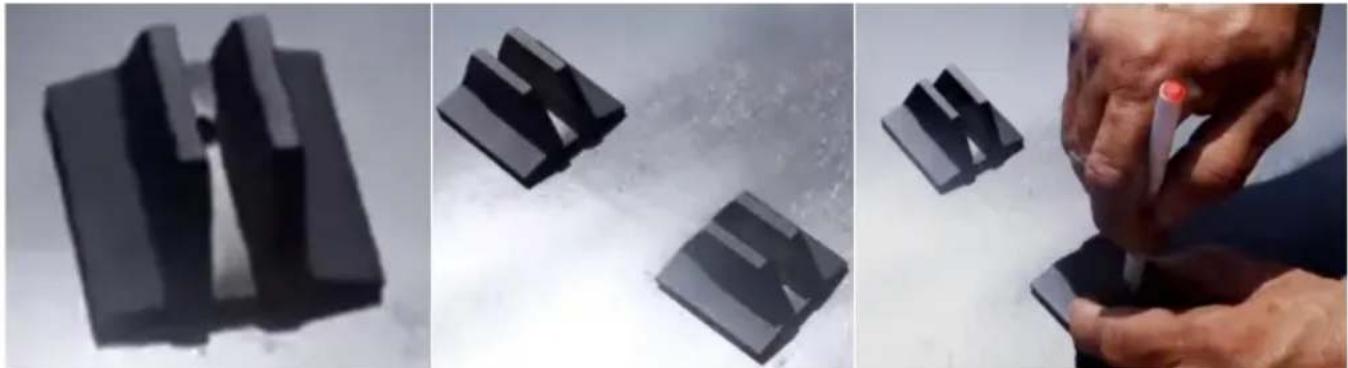

(3.1). Retirez la base du support et placez-la dans la position marquée à l'étape précédente, puis marquez le point de perçage avec un marqueur.

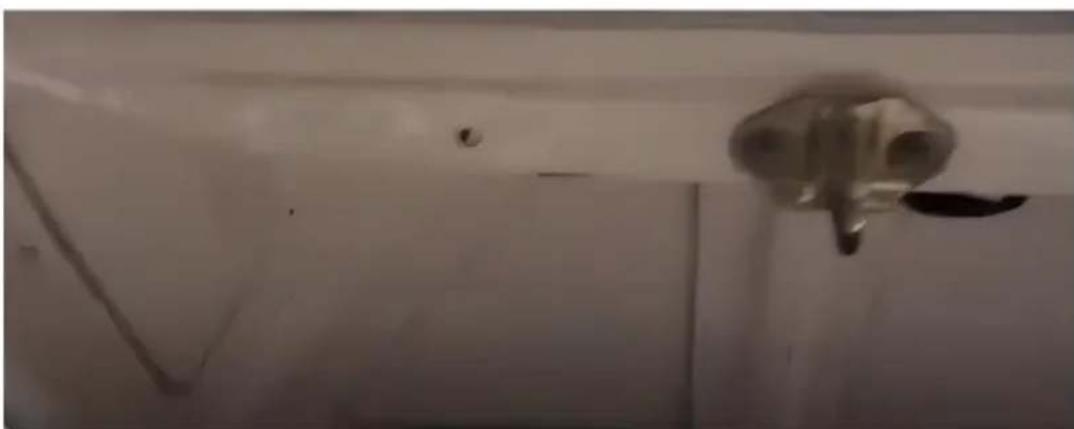

Remarque : Avant de percer, assurez-vous que la position de perçage se trouve à l'intérieur du couvercle arrière, sans protection ni rien à éviter.

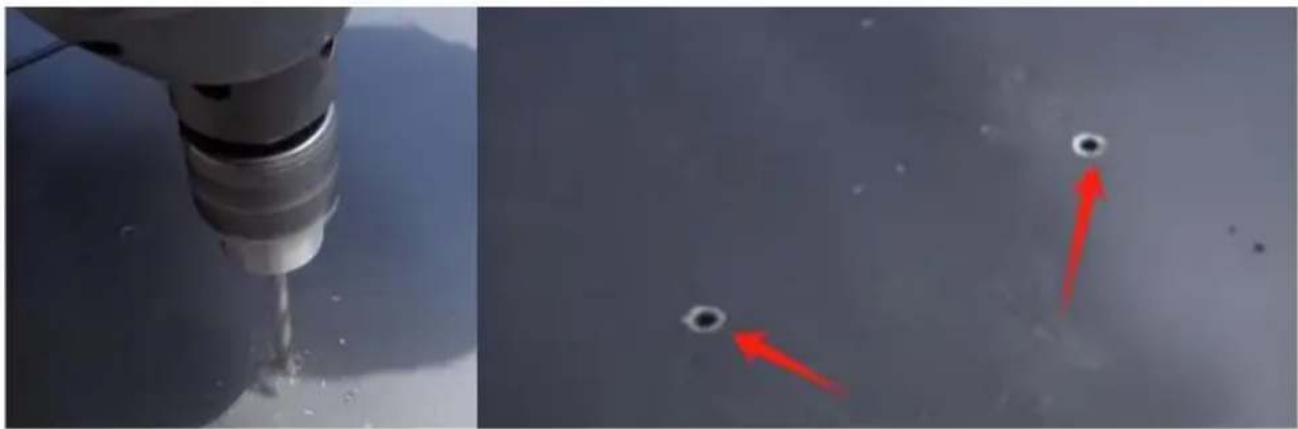

(3.2). Percez des trous avec un foret de 6,2 mm de diamètre, deux de chaque côté.

ÉTAPE 4 : Installation.

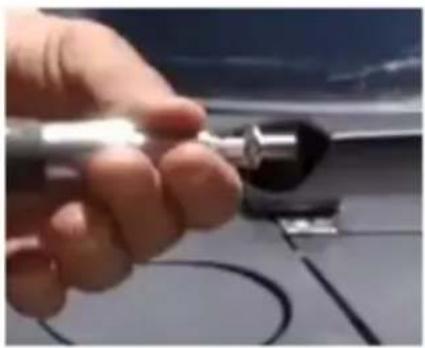

(4.1). Insérez les vis de montage de la base du support à travers l'arrière couverture.

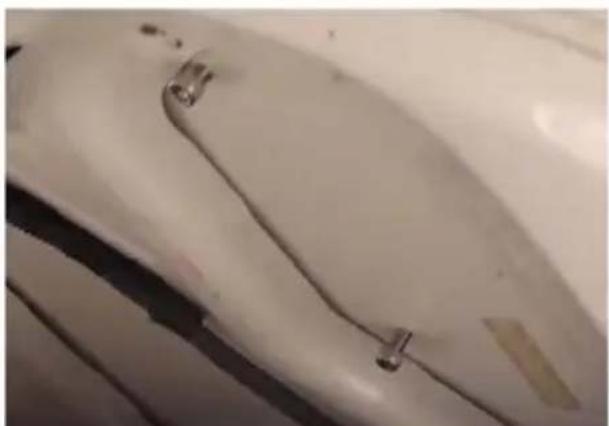

(4.2). Installez les vis de verrouillage à l'intérieur du capot arrière.

(4.3). Installez les panneaux de flanc.

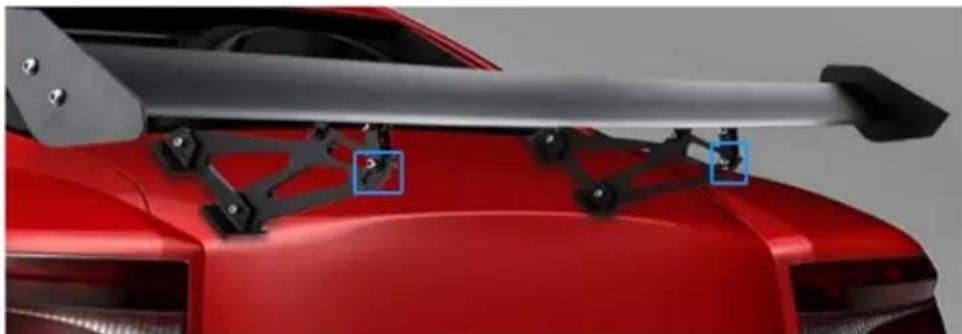

Notez que les vis de montage doivent être retirées avant que les panneaux latéraux puissent être installés.

(4.4). Installez la deuxième aile (pour le modèle uniquement : JG-109).

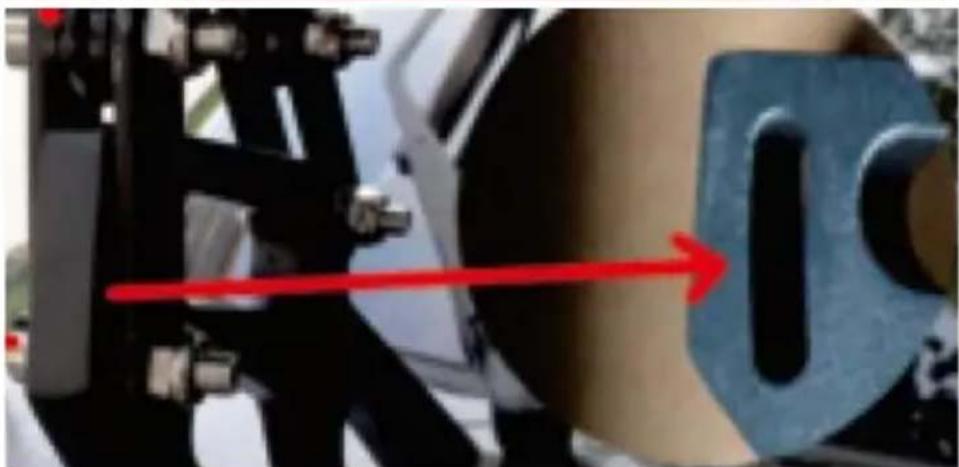

Conseils : le joint du support a un trou en forme de taille pour desserrer le Écrou de montage pour régler l'angle du spoiler.
