JG-137 - Accessorio auto Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Spoiler alare
Marca	Vevor
Modello	JG-137
Materiale	Alluminio
Colore	Nero
Lunghezza totale	1106 mm
Modelli compatibili	JG-125-2, JG-127, JG-137, JG-109
Contenuto della confezione	Alettone assemblato, supporto (2), biella (4), aletta, spoiler laterale, manuale
Funzioni principali	Miglioramento dell'aerodinamica e dello stile del veicolo
Installazione	Richiede foratura di fori da 6,2 mm e montaggio con viti e dadi
Regolazione dell'angolo	Possibile grazie a fori oblunghi sul supporto
Sicurezza	Leggere il manuale prima dell'uso; indossare occhiali e guanti; tenere fuori dalla portata dei bambini
Manutenzione e pulizia	Pulire con un panno umido; evitare prodotti abrasivi
Assistenza tecnica	www.vevor.com/support
Importatore (Stati Uniti)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importatore (UE)	SHUNSHUN GmbH, Linkenheim-Hochstetten, Germania
Importatore (Regno Unito)	Pooledas Group Ltd, Preston, Regno Unito
Prodotto in	Cina

Domande frequenti - JG-137 Vevor

Come installare lo spoiler sulla mia auto?

Segui i passaggi del manuale: misura e segna i punti di foratura sul cofano posteriore, fora dei fori da 6,2 mm, fissa il supporto, quindi inserisci le viti di montaggio. Regola l'angolo prima di serrare completamente.

Questo spoiler è compatibile con la mia auto?

Il modello JG-137 è progettato per auto con cofano posteriore standard. Verifica le dimensioni (lunghezza 1106 mm) e la forma del tuo cofano. Per modelli specifici, consulta il servizio clienti.

Quali strumenti sono necessari per l'installazione?

Avrai bisogno di una punta da 6,2 mm, un marcatore, un trapano, chiavi per dadi, un cacciavite, occhiali di sicurezza e guanti da lavoro.

Cosa fare se i fori di montaggio non corrispondono?

Verifica le misure prima di forare. Utilizza i fori oblunghi del supporto per regolare leggermente la posizione. Se necessario, segna di nuovo e fora nuovi fori.

Come regolare l'angolo dello spoiler?

I supporti hanno fori oblunghi. Allenta i dadi di montaggio, inclina lo spoiler all'angolo desiderato, poi riavvita. Consulta il manuale per le istruzioni.

Posso riverniciare lo spoiler?

Sì, lo spoiler in alluminio può essere riverniciato. Assicurati di sgrassarlo e utilizzare una vernice adatta alle superfici metalliche. Rispetta i tempi di asciugatura.

Come mantenere lo spoiler?

Puliscilo regolarmente con un panno umido. Non utilizzare prodotti abrasivi. Verifica periodicamente il fissaggio delle viti.

Qual è il peso dello spoiler?

Il peso non è specificato nel manuale, ma si stima circa 2-3 kg grazie al materiale in alluminio.

C'è una garanzia?

Sì, Vevor offre una garanzia elettronica. Registra il tuo prodotto su www.vevor.com/support per attivare la garanzia.

Cosa fare se ho perso dei pezzi?

Contatta il servizio clienti tramite www.vevor.com/support per ottenere pezzi di ricambio. Indica il tuo modello (JG-137) e i pezzi mancanti.

MANUALE UTENTE JG-137 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

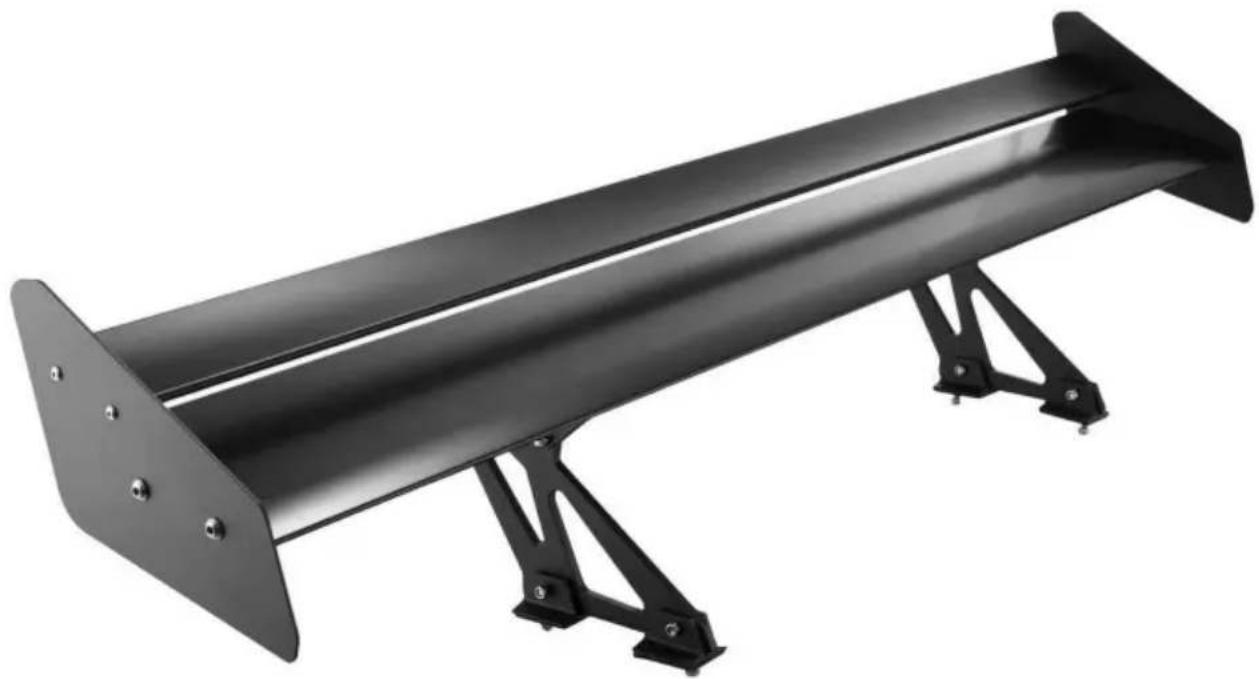

SPOILER ALA

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPOILER ALA

MODELLO: JG-125-2/JG127/JG-137/JG-109

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di questo prodotto. Mancato rispetto di questi avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore. ÿ Evitare che i

bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non

permettere ai bambini di giocare.

PRECAUZIONI DI MONTAGGIO

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro pesanti durante il montaggio e l'uso.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.
6. Le capacità del prodotto si applicano a un assemblaggio corretto e completo solo prodotto.
7. Per ulteriori informazioni riguardanti le parti elencate di seguito pagine, fare riferimento allo schema di assemblaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega di tenere fuori i piccoli pezzi di ricambio della portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

SPECIFICA

Modello	JG-125-2		JG-127
Materiale		Alluminio
Colore	Nero		Nero
Lunghezza (mm)	1106		1106
Immagine
Modello	JG-137		JG-109
Materiale		Alluminio
Colore	Nero		Nero
Lunghezza (mm)	1106		1356
Immagine

ELENCO PACCHETTI

NO.	Nome	Immagine	Qtà
			Modello adatto
			JG-125-2 JG-127 JG-137		JG-109
1	Spoiler dell'ala assemblaggio		1	/	1	1
	Spoiler dell'ala assemblaggio		/	1	/	/
2	Patta		/	/	/	1
3	Staffa completa		2	/	2	2
4	Biella (Compreso viti e dadi)		4	/	4	4
5	Spoiler laterale		/	/	/	2
	Spoiler laterale		/	/	2	/
	Spoiler laterale		2	2	/	/
6	Manuale		1	1	1	1

INSTALLAZIONE

FASE 1: Installare la staffa e lo spoiler (eccetto il modello JG-127)

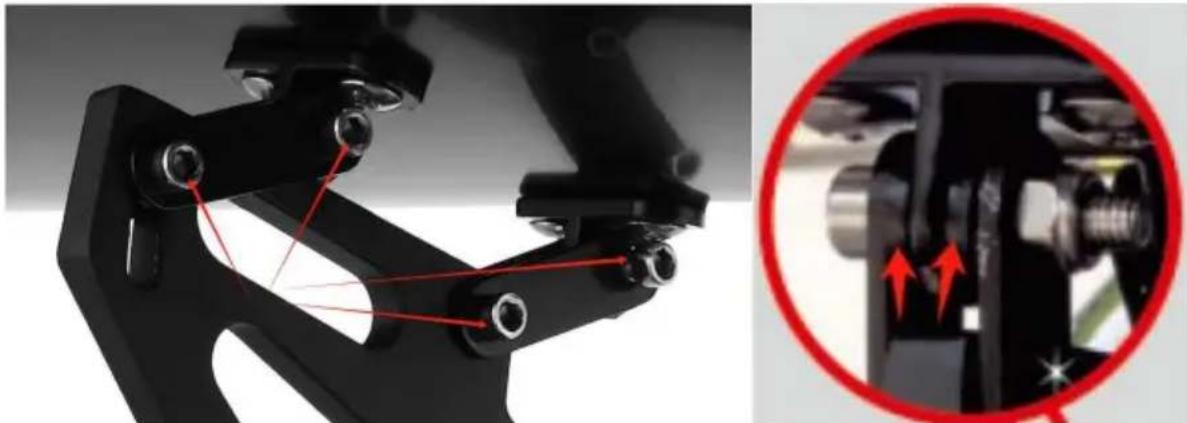

Assemblare la staffa con lo spoiler utilizzando la biella nella confezione, stringere le 4 viti e dadi (non preoccuparsi dell'angolo dello spoiler in questo momento).

ATTENZIONE: Le due piccole guarnizioni circolari sono posizionate all'interno della parte superiore del raccordo!

Utilizzare lo stesso metodo per assemblare la staffa e lo spoiler sull'altro lato.

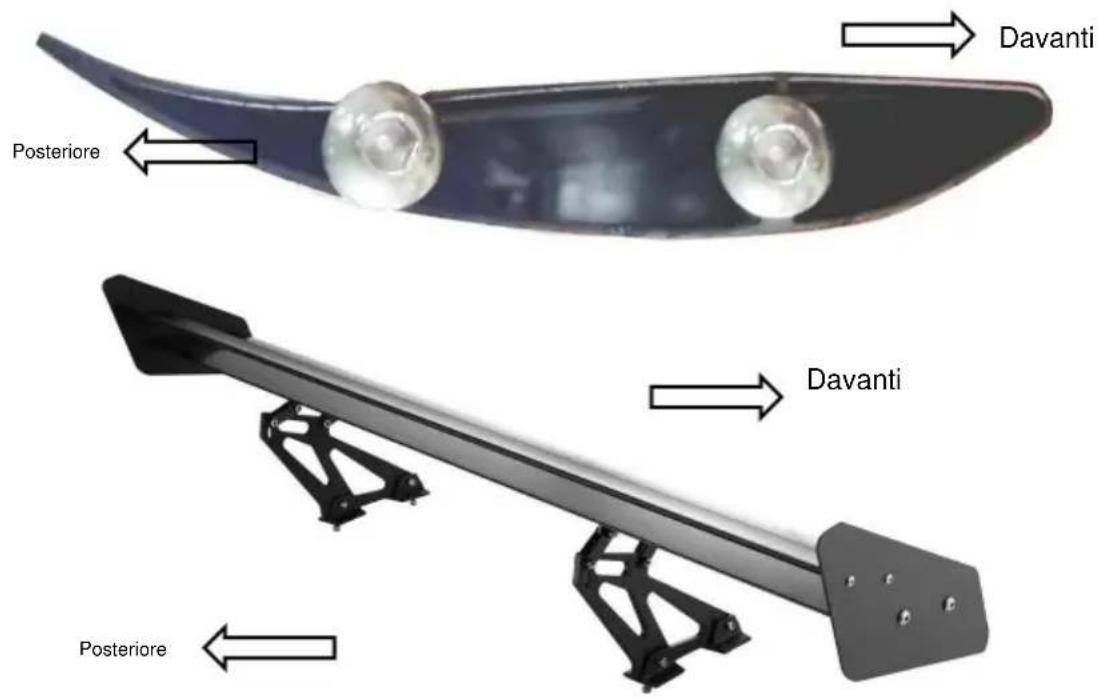

Davanti Posteriore Davanti Posteriore

Prendere nota dell'orientamento della staffa come mostrato.

FASE 2: misurare il punto di montaggio perforato.

(2.1). Misurare la distanza esterna del supporto L&W.

(2.2). Trova la posizione centrale della taglia L sul coperchio posteriore dell'auto, determina la posizione della parte anteriore e posteriore e segna con un pennarello.

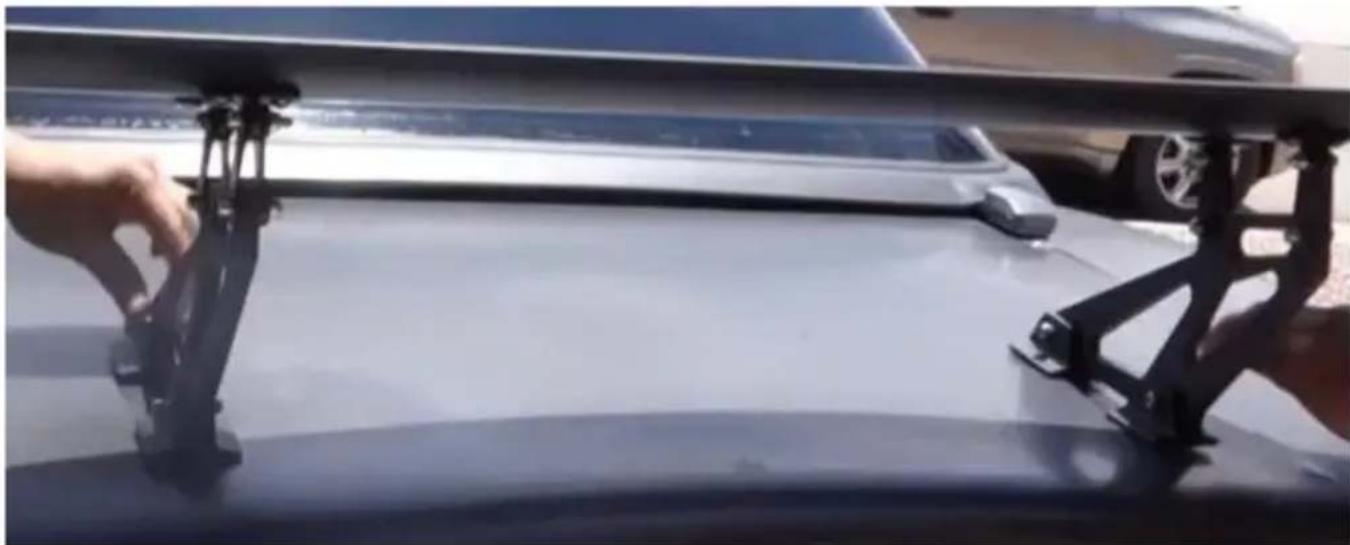

(2.3). Posiziona l'intera coda sul punto di ancoraggio contrassegnato e usa nuovamente il righello per confermare se la coda è sinistra e destra e conferma che la posizione di installazione è appropriata.

FASE 3: Praticare il foro.

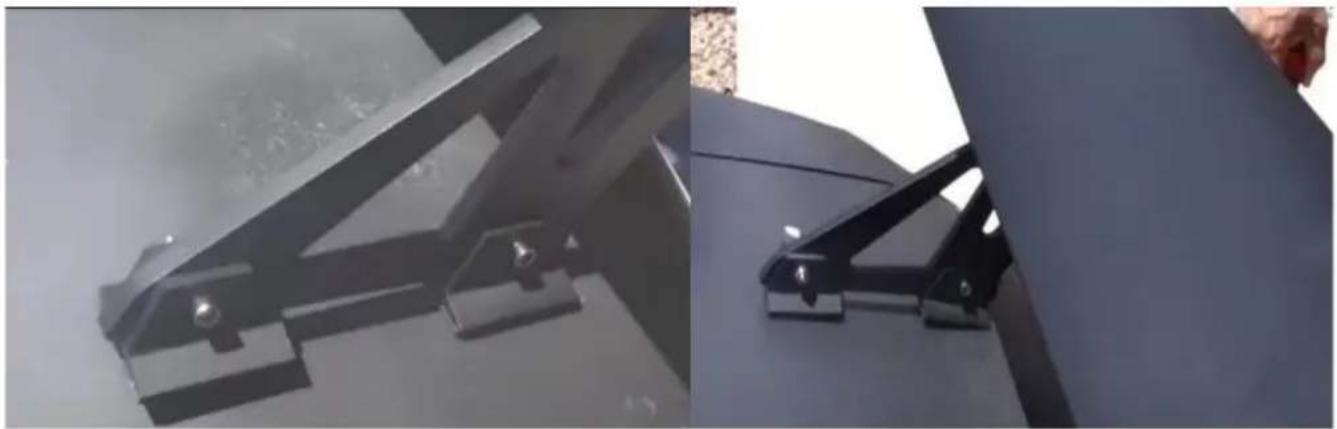

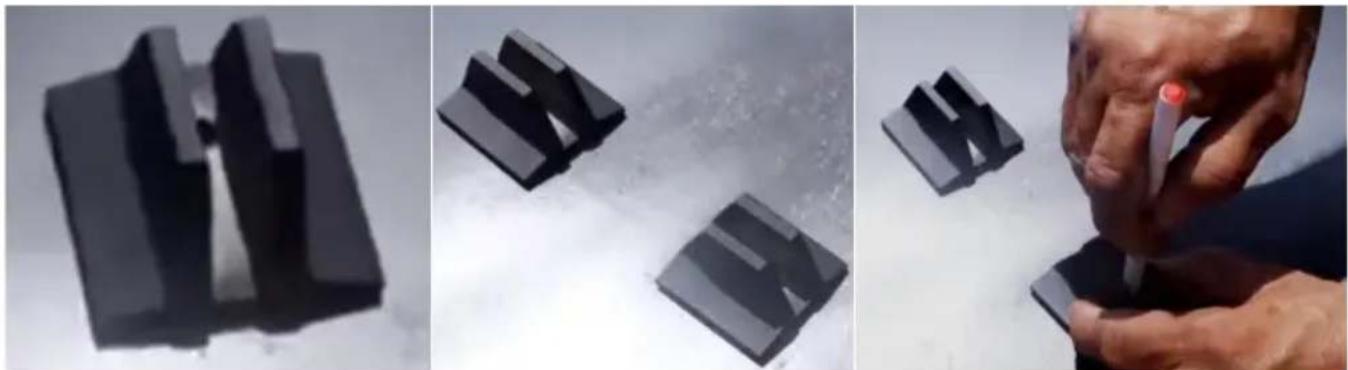

(3.1). Rimuovere la base della staffa e posizionarla nella posizione segnata nel passaggio precedente, quindi segnare il punto di foratura con un pennarello.

Nota: prima di forare, assicurarsi che la posizione di foratura sia all'interno del coperchio della coda senza protezione o qualsiasi cosa da evitare

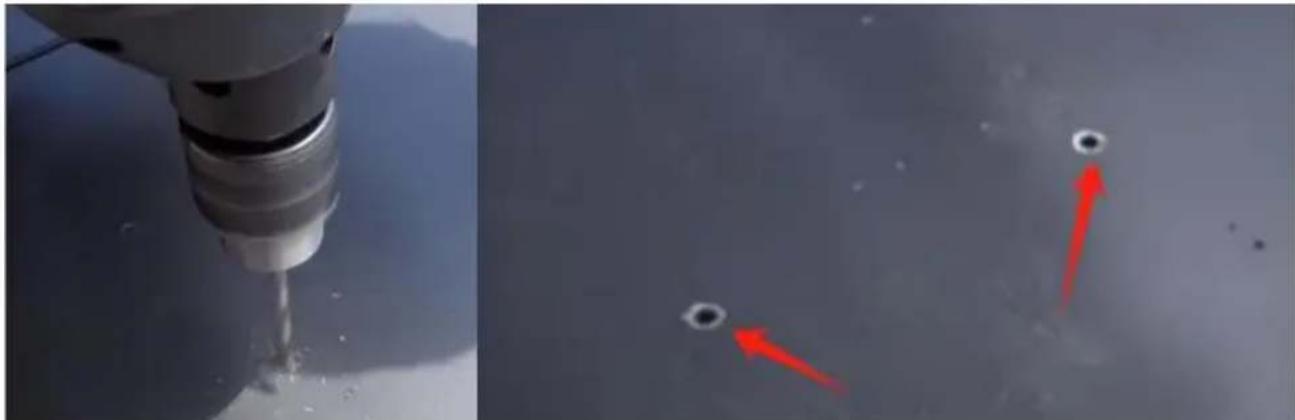

(3.2). Praticare dei fori con una punta da trapano da 6,2 mm di diametro, due su ciascun lato.

PASSO 4: Installazione.

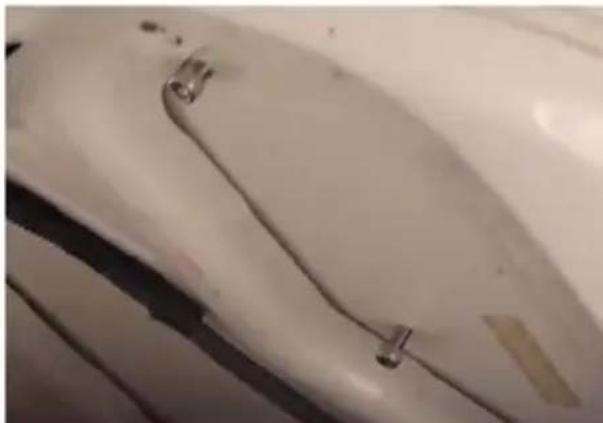

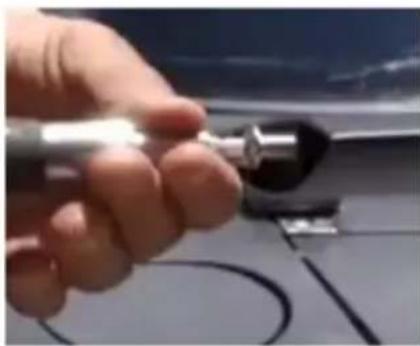

(4.1). Inserire le viti di montaggio per la base della staffa attraverso la parte posteriore copertina.

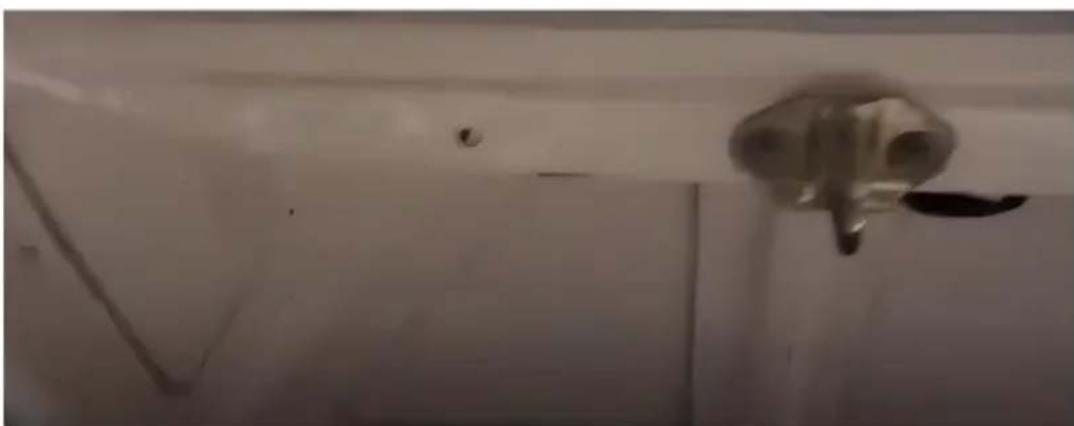

(4.2). Installare le viti di bloccaggio all'interno del coperchio posteriore.

Si noti che le viti di montaggio devono essere rimosse prima di poter installare i pannelli laterali.

(4.4). Installare la seconda ala (solo per il modello: JG-109).

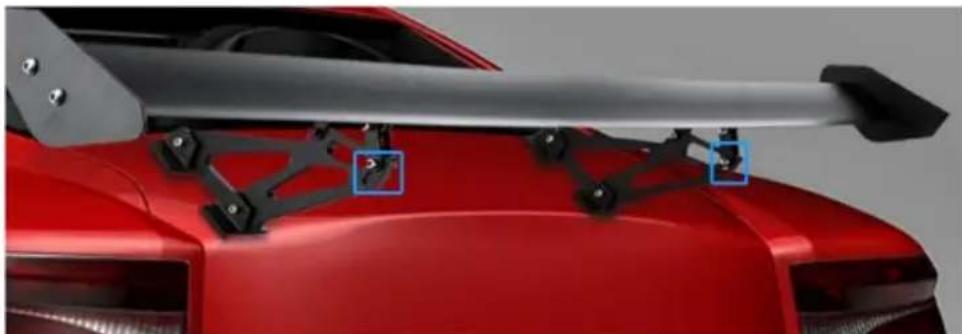

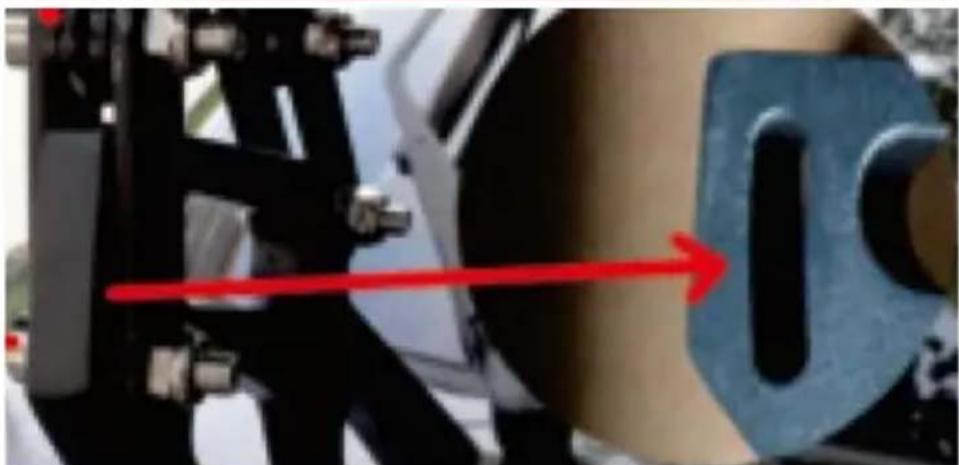

Suggerimenti: il giunto della staffa ha un foro a forma di vita per allentare il dado di montaggio per regolare l'angolo dello spoiler.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shangai

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

RAPPRESENTANTE CE : SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germania

REP. DEL REGNO UNITO : Pooledas Group Ltd

Unità 5 Albert Edward House, The Pavilions Preston, Regno Unito

Made in China
