BEDIENUNGSANLEITUNG JG-137 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

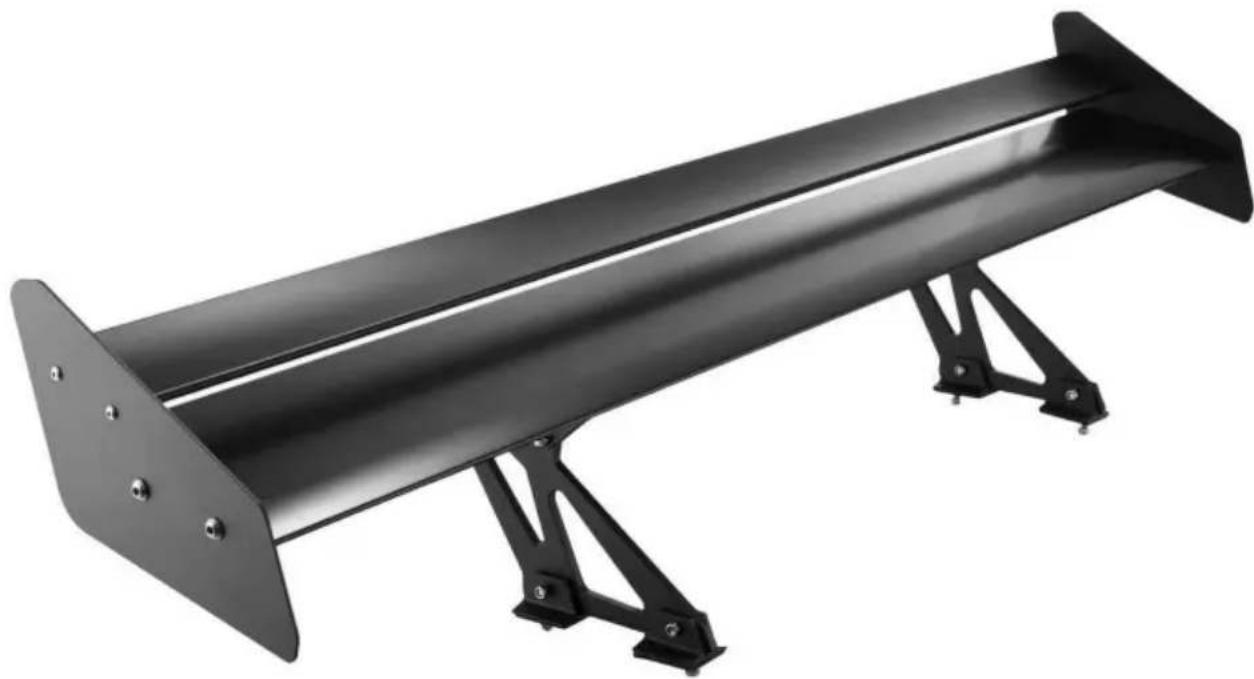

WING SPOILER

MODELL:JG-125-2/JG127/JG-137/JG-109

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

WING SPOILER

MODELL: JG-125-2/JG127/JG-137/JG-109

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie vorher dieses gesamte Handbuch

Bedienung oder Wartung dieses Produkts. Nichtbeachtung dieser

Warnungen und Anweisungen können zu Verletzungen oder Verletzungen führen

Schäden an wertvollem Eigentum. y

Vermeiden Sie die Verwendung des Produkts durch Kinder. Und dieses Produkt ist kein Spielzeug. Nicht Kindern das Spielen ermöglichen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe während der Montage und Nutzung.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.
5. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten bei ordnungsgemäßer und vollständiger Montage Nur Produkt.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen Weitere Informationen finden Sie im Montagediagramm dieses Handbuchs. Auspacken und Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte halten Sie kleine Ersatzteile fern der Reichweite von Kindern.

ANLEITUNG AUFBEWAHREN

SPEZIFIKATION

Modell	JG-125-2	JG-127
Material	Aluminium
Farbe	Schwarz	Schwarz
Länge (mm)	1106	1106
Modell	JG-137	JG-109
Material	Aluminium
Farbe	Schwarz Schwarz
Länge (mm)	1106	1356

PAKETLISTE

NEIN.	Name	Bild	Menge
			Passendes Modell
			JG-125-2	JG-127	JG-137	JG-109
1	Flügelspoiler Montage		1	/	1	1
	Flügelspoiler Montage		/	1	/	/
2	Klappe		/	/	/	1
3	Halterung kpl		2	/	2	2
4	Pleuelstange (einschließlich Schrauben & Mutter)		4	/	4	4
5	Seitenspoiler		/	/	/	2
	Seitenspoiler		/	/	2	/
	Seitenspoiler		2	2	/	/
6	Handbuch		1	1	1	1

INSTALLATION

SCHRITT 1: Halterung und Spoiler installieren (außer Modell JG-127)

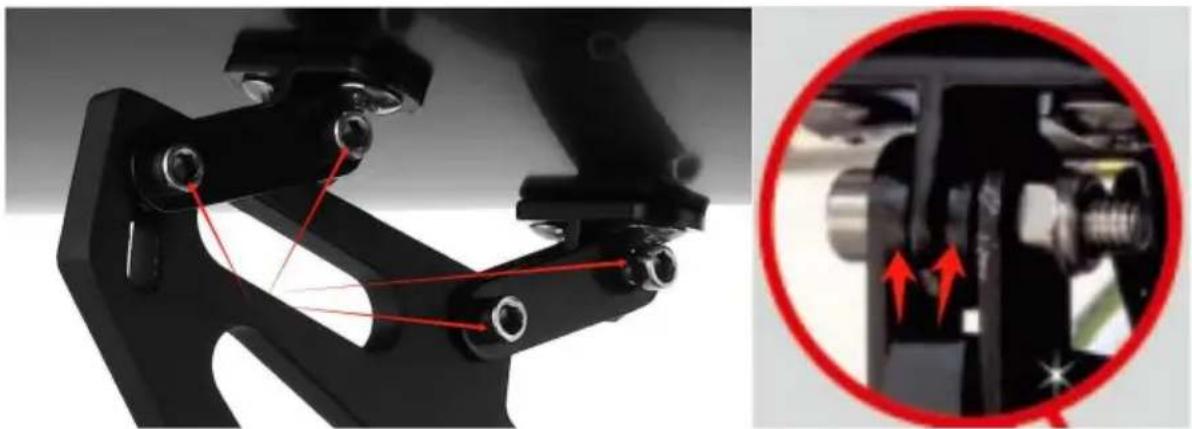

Montieren Sie die Halterung mit dem Spoiler mithilfe der im Paket enthaltenen Verbindungsstange und ziehen Sie die

4 Schrauben und Muttern fest (machen Sie sich zu diesem Zeitpunkt keine Sorgen über den Spoilerwinkel).

ACHTUNG: Die beiden kleinen Ringdichtungen befinden sich auf der Innenseite der Oberseite des Verbindungsstücks!

Benutzen Sie die gleiche Methode, um die Halterung und den Spoiler auf der anderen Seite zu montieren.

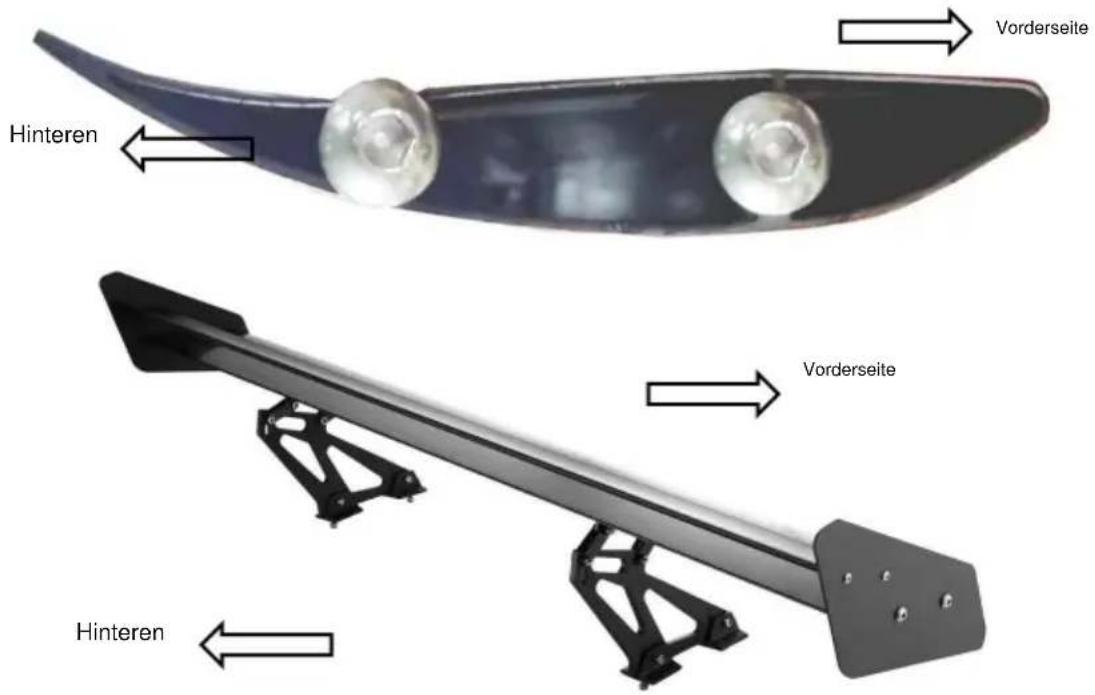

Vorderseite Hinteren Vorderseite Hinteren

Beachten Sie die Ausrichtung der Halterung wie gezeigt.

SCHRITT 2: Messen Sie den perforierten Montagepunkt.

(2.1). Messen Sie den äußeren Abstand der Stütze L&W.

(2.2). Suchen Sie die Mittelposition der Größe L auf der Heckabdeckung des Autos, bestimmen Sie die Position von Vorder- und Rückseite und markieren Sie sie mit einem Markieru

(2.3). Platzieren Sie den gesamten Schwanz am markierten Ankerpunkt und überprüfen Sie mithilfe des Lineals erneut, ob der Schwanz links und rechts ist, und bestätigen Sie, dass die Installationsposition angemessen ist.

SCHRITT 3: Loch bohren.

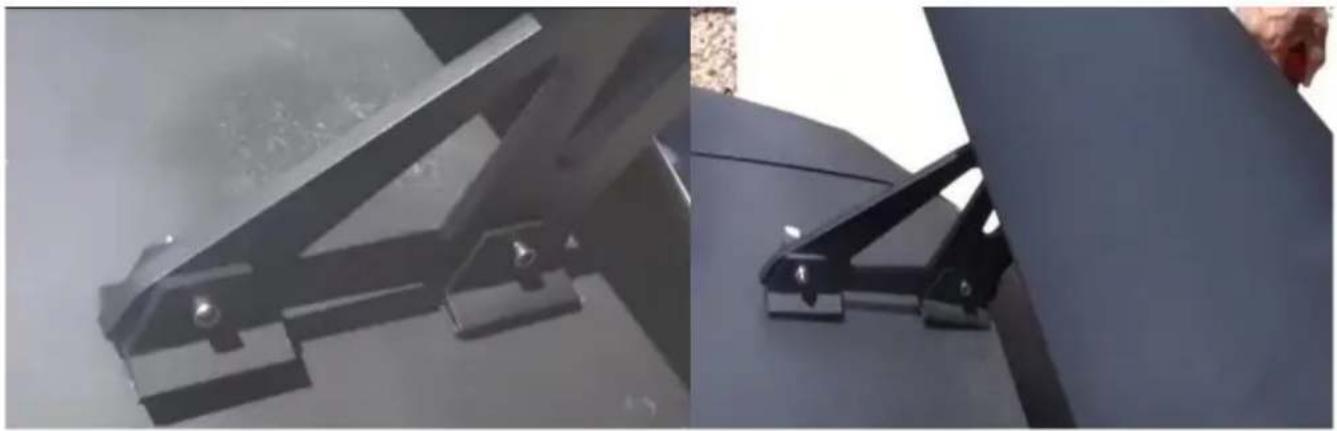

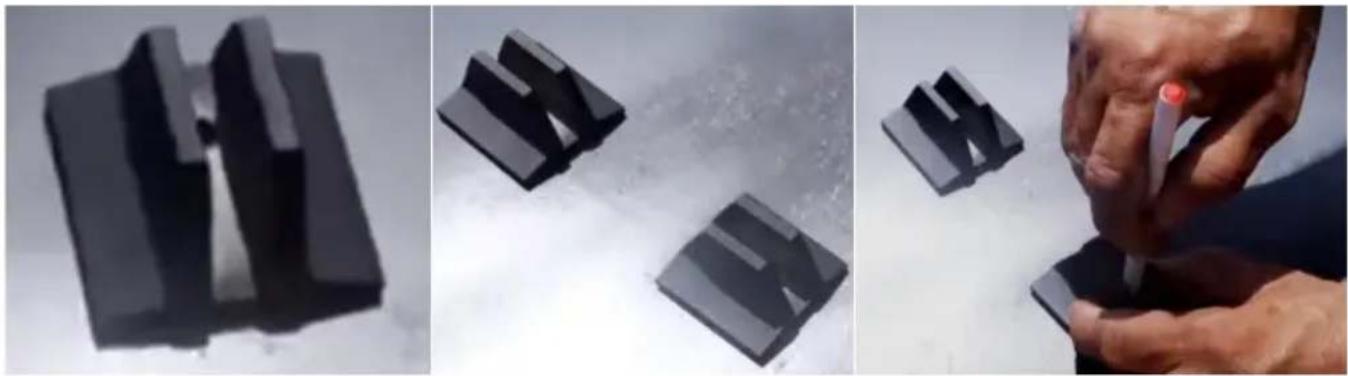

(3.1). Entfernen Sie die Basis der Halterung, platzieren Sie sie an der im vorherigen Schritt markierten Position und markieren Sie dann den Bohrpunkt mit einem Markierstift.

Hinweis: Stellen Sie vor dem Bohren sicher, dass sich die Bohrposition auf der Innenseite der Heckabdeckung befindet, ohne Schutz oder andere zu vermeidende Elemente

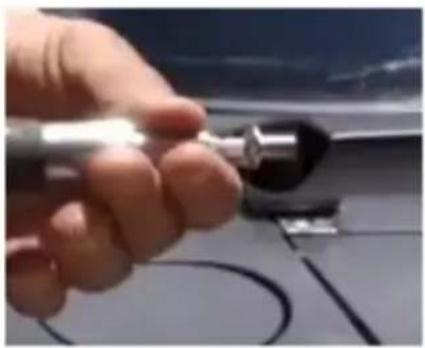

(3.2). Bohren Sie Löcher mit einem Bohrer mit 6,2 mm Durchmesser, zwei auf jeder Seite.

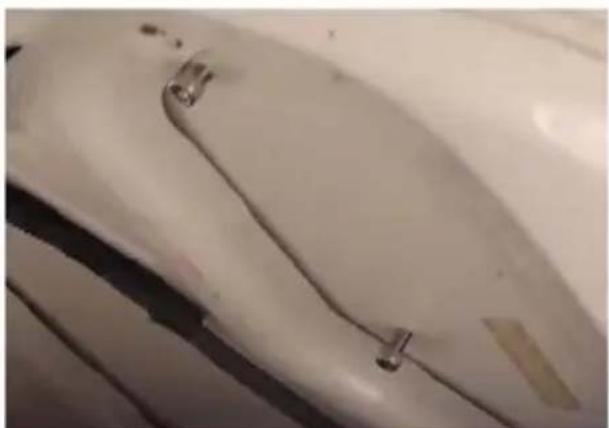

(4.1). Führen Sie die Befestigungsschrauben für die Halterungsbasis durch die Rückseite ein Abdeckung.

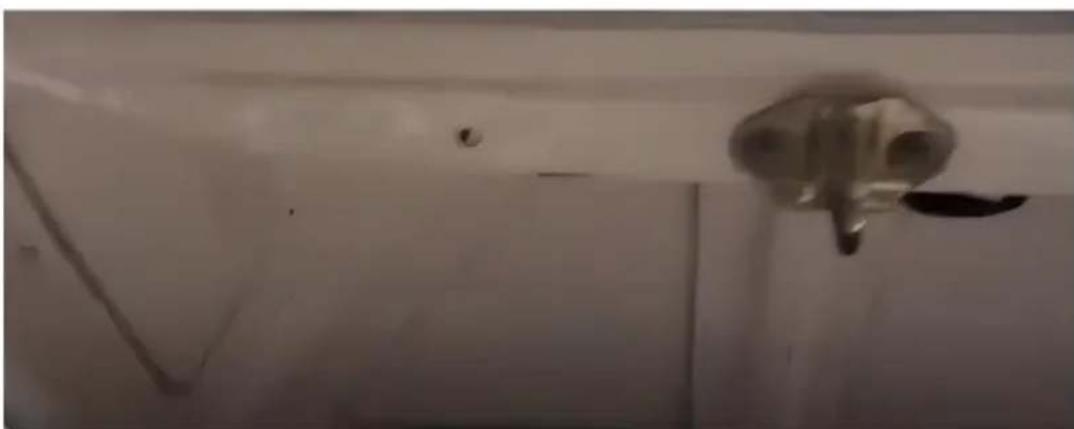

(4.2). Bringen Sie die Sicherungsschrauben an der Innenseite der hinteren Abdeckung an.

(4.3). Flankenplatten einbauen.

Beachten Sie, dass die Befestigungsschrauben entfernt werden müssen, bevor die flankierenden Paneele montiert werden können.

(4.4). Installieren Sie den zweiten Flügel (nur für Modell: JG-109).

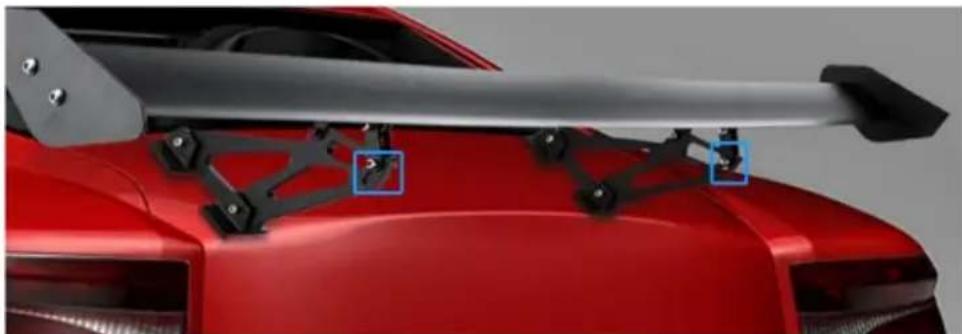

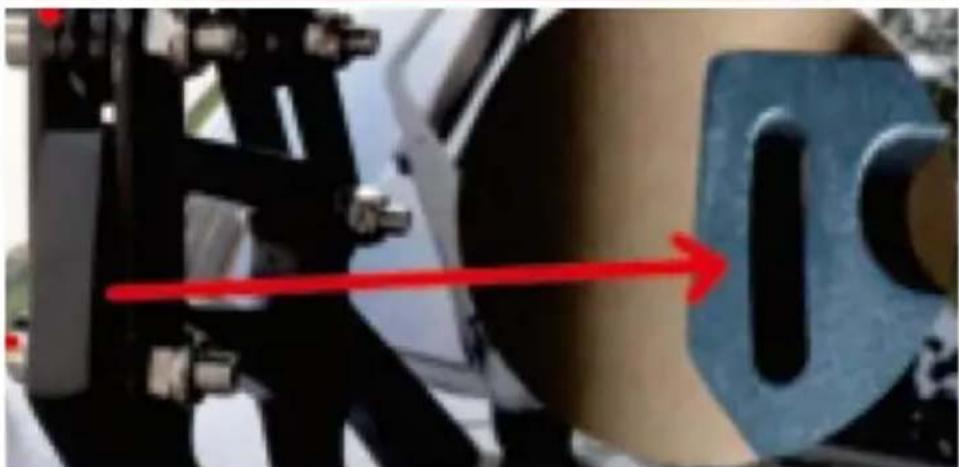

hat ein hüftförmiges

Loch zum Lösen

Befestigungsmutter

zum Einstellen des

Spoilerwinkels.

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Einheit 5 Albert Edward House, The Pavilions Preston, Vereinigtes Königreich

In China hergestellt
