737G - Poste à souder Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste à souder par points de précision
Marque	Vevor
Modèle	737G
Tension d'entrée	AC 110 V / 220 V (sélectionnable)
Courant primaire	2 A – 15 A
Courant de soudage	50 A – 800 A
Puissance instantanée maximale	2,8 kW
Temps d'impulsion (1 impulsion)	0,5 – 5 ms (variable)
Temps d'impulsion (2 impulsions)	1 – 10 ms (variable)
Poids net	4,3 kg
Dimensions (L × l × H)	140 × 245 × 200 mm
Épaisseur de soudure	0,05 – 0,15 mm (1 impulsion : 0,05–0,12 mm ; 2 impulsions : 0,1–0,15 mm)
Cycle de travail	Moins de 20 soudures par minute en usage intermittent
Affichage	Panneau LED indiquant le courant et le mode d'impulsion
Réglages	Courant (0–99 %) et impulsion (1P ou 2P) via touches ▲, ▼, *
Régulateur de pression	Réglage mécanique par rotation (sens horaire : plus épais, antihoraire : plus fin)
Pédale de commande	Interface pour interrupteur à pédale (optionnel)
Accessoires inclus	Machine, 2 paires de broches de soudage, clé hexagonale, 2 fusibles, lampe LED, 60 échantillons de nickel, manuel
Protection	Protection thermique (arrêt automatique en cas de surchauffe)
Alimentation requise	Prise murale mise à la terre (ne pas utiliser de prise multiple)
Matériaux soudables	Batteries rechargeables, fils, languettes en nickel pur ou nickelé
Entretien	Nettoyer régulièrement les broches de soudage ; les polir si oxydation
Normes	Conforme FCC partie 15, directive DEEE 2012/19/CE

FOIRE AUX QUESTIONS - 737G Vevor

Comment régler le courant de soudage ?

Appuyez sur la touche * pour faire clignoter le premier chiffre du courant, utilisez ▲ ou ▼ pour ajuster, puis appuyez à nouveau sur * pour confirmer. Le deuxième chiffre clignotera ; réglez de la même manière. Ensuite, sélectionnez le mode d'impulsion (P1 ou P2) et confirmez.

Quelle est la différence entre les modes 1P et 2P ?

Le mode 1P délivre une seule impulsion de soudage, tandis que le mode 2P délivre deux impulsions successives pour des soudures plus épaisses. Utilisez 2P pour des épaisseurs supérieures à 0,1 mm.

Quels matériaux puis-je souder avec le 737G ?

Cet appareil est conçu pour souder des batteries rechargeables, des fils de piles bouton, des languettes en nickel pur ou nickelé, ainsi que des pièces de quincaillerie fines. Il ne convient pas pour l'acier épais.

Pourquoi mon poste ne soude-t-il pas correctement ?

Vérifiez d'abord l'alimentation : elle doit être sur une prise murale directe (pas de multiprise). Assurez-vous que les broches de soudage sont propres et non oxydées. Ajustez la pression avec le régulateur : tournez dans le sens horaire pour une pression plus forte. Si le courant est insuffisant, augmentez le pourcentage.

Comment entretenir les broches de soudage ?

Après chaque utilisation, nettoyez les pointes avec un chiffon doux. Si elles sont oxydées, polissez-les légèrement avec du papier de verre fin ou une lime. Veillez à ce que les deux broches soient de niveau.

Que faire si la machine ne s'allume pas ?

Vérifiez le fusible à l'arrière de la machine et remplacez-le si nécessaire. Assurez-vous que le cordon d'alimentation est correctement branché et que la prise murale fonctionne. Si le problème persiste, contactez le support technique.

Puis-je utiliser une pédale pour déclencher la soudure ?

Oui, branchez un interrupteur à pédale (non fourni) sur la prise prévue à l'avant du panneau. Une fois branché, la fonction de soudage sera contrôlée par la pédale au lieu du bouton intégré.

Quelle épaisseur de bande de nickel dois-je utiliser ?

L'appareil peut souder des épaisseurs de 0,05 mm à 0,15 mm. Pour du nickel pur de 0,1 mm, réglez une pression de 250-300 g et un courant entre 50 et 80 % (selon la taille de la zone). Utilisez le mode 2P pour les épaisseurs supérieures à 0,1 mm.

Y a-t-il des risques de choc électrique ?

Oui, respectez impérativement les consignes de sécurité : branchez la machine sur une prise avec terre, ne l'utilisez pas dans un environnement humide et ne démontez pas l'appareil vous-même. Portez des gants isolants et des lunettes de protection pendant le soudage.

Que signifie le voyant LED sur le panneau ?

Le voyant LED indique le pourcentage de courant réglé (0-99 %). Il peut aussi afficher le mode d'impulsion (1P ou 2P). Si le voyant clignote, un paramètre est en cours de réglage.

MODE D'EMPLOI 737G Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

PLACE SUR

MODÈLE:737G

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www.vevor.com/support

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs, "Économisez la moitié", "Moltié prix" ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies dont vous pouriez bénéficier en achelant certains outils chez nous par rapport aux principaux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ceci est l'instruction originale, veuillez lire attentivement toutes les instructions du manuel avant de fonctionner. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous pardonner que nous ne vous infommerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

AVERTISSEMENT:

Changements ou modifications apportés à ce produit non expressément approuvés par la partie, responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites d'une classe B appareil numérique conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce produit génère, utilise et peut rayonner de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Packing list

Machine x1 ensemble

Broches a souper x2 palres

Clé hexagonale x1 siXue1 pi30

Fusible x2pc

Luminia x1pc

Échandion de nickel 60 pièces

Marcus x1

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

ÉLIMINATION CORRECTECo produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tais ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques électroniques.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETESTWOOD NSW

2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRESENTANT DU ROYAUME-UNI

Groupe Pooledas Ltd

Unité 5 Maison Albert Edward, Les Pavillons

Preston, Royaume-Uni

CK REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Allemagne

Fabriqué en Chine

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

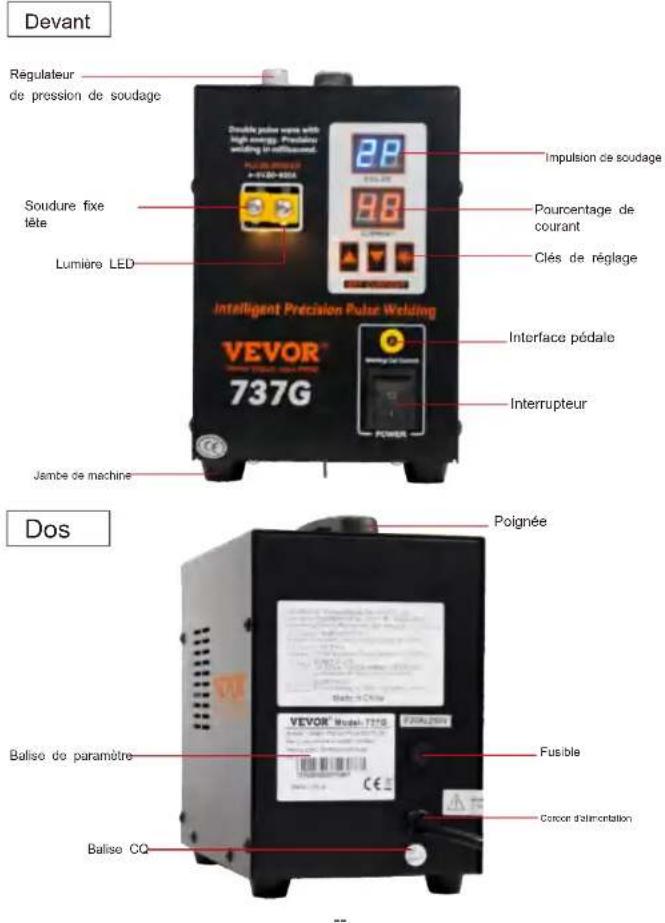

A. MONTRER

Devant Régulateur de pression de soudage Soudure fixe tête Lumière LED Intelligent Precision Pulse Welding VEVOR® 737G Impulsion de soudage Pourcentage de courant Clés de réglage Interface pédale Interrupteur Jambe de machine Dos Poignée VEVOR Model 737G Fusible Balsie de paramètre Balise CQ Corcor d'orientation

B. INTRODUCTION

Le 737G est une machine de soudage par points de précision conçue pour améliorer le soudage de métaux minces sans accumulation excessive de chaleur.

Paramètre

A. Pièce à souder

1. Tension d'entrée : AC 110 V/220 V. Veuillez vérifier la tension appropriée de votre machine à utiliser.
2. Courant primaire : 2A-15A Courant de soudage : 50A-800A

La largeur d'un temps d'impulsion : 0,5 à 5 ms (Variable)

La largeur de 2 temps d'impulsion: 1-10 ms (Variable)

B. Poids net: 4,3 kg.
C. Taille: 140x245x200mm
D. Épaisseur de soudure : 0,05 \~ 0,15 mm (1 impulsion : 0,05 \~ 0,12 mm ;

E. Cycle de travail : moins de 20 fois en 1 minute pour le soudage intermittent

Résumé

1. Utilisez une micropuce pour contrôler le courant de précision afin de souder avec précision.
2. Il existe une large gamme de courants de sélection (impulsion 1/2) qui peuvent être sélectionnés pour rendez votre travail plus pratique, sûr et efficace.
3. Contrôlé par micro-ordinateur.
4. La puissance de soudage peut être réglée et affichée sur le panneau LED
5. Il convient au soudage de la batterie de charge, du matériel de fils de pile bouton à traiter, etc.

Domaine d'application

1. Soudage de différents types de fils de batterie rechargeables.
2. Assemblage et soudage de la batterie au lithium et de l'alimentation mobile.
3. Réparation des batteries.

4. Feuilles de plomb de soudage et fils de pièces de quincaillerie.

5. Les avertissements de sécurité contenus dans cet article concernent principalement l'utilisation correcte de ce produit. Les précautions expliquent le danger, le degré de dommage et les problèmes possibles. Une utilisation illégaie peut endommager vos biens, vos biens et même mettre en danger votre sécurité personnelle.

6. Avant d'utiliser la soudeuse par points, veuillez lire attentivement ce manuel et le conserver correctement pour une utilisation future.
7. N'utilisez pas d'autres accessoires sans l'autorisation du fabricant, ne modifiez pas la machine à souder, ne la démontez pas et ne la réparez pas en personnel de maintenance non professionnel, sinon des incendies, des chocs électriques et des blessures pourraient survenir.
8. Veuillez vérifier si le produit est endommagé après le déballage, vérifiez si les accessoires sont sûrs et faites attention à vérifier que la fiche et le cordon d'alimentation doivent être intacts pour éviter tout risque de choc électrique.
9. Veuillez garder ce produit hors de portée des enfants ou des personnes handicapées. Les enfants et les personnes handicapées doivent utiliser ce produit sous la surveillance d'un tuteur.
10. En cas de dysfonctionnement, retirez immédiatement la fiche d'alimentation et ne laisser le produit défectueux en état de marche.
11. Avant utilisation : assurez-vous que votre source d'alimentation est adaptée à la tension nominale du produit. La tension nominale figure sur l'étiquette du produit. Les utilisateurs du produit sont soit 100-127 Vac, soit 220-240 Vac et 50/60 Hz. Connectez le cordon d'alimentation entre le produit et une prise secteur mise à la terre.
12. Doit être utilisé avec une prise fixe monophasée à trois étages avec une mise à la terre fiable. Il est strictement interdit d'utiliser une prise mobile à fil flexible et de partager une prise avec d'autres appareils électriques.
13. Il est normal de produire des étincelles lors du soudage par points. Veuillez porter des lunettes et des gants pendant le processus de soudage.
14. Ne vous inquiétez pas de l'éclairage du flash. La soudeuse par points est une puissance élevée Machine et décharge instantanée d'un courant élevé. Parce que ce moment c'est en 20ms et c'est normal.
15. Lorsqu'il n'est pas utilisé, l'alimentation électrique doit être coupée pour garantir la sécurité.
16. N'utilisez pas ce produit dans un environnement de brouillard d'eau ou dans un environnement inflammable ou explosif.
17. Gardez le cordon d'alimentation éloigné des sources de chaleur.

Tension d'entrée	C.A. 110 V/220 V
Pouvoir	2,8 kW (maximum instantané)
Temps d'une impulsion	0,5-5 ms (variable)
Temps de 2 impulsions	1-10 ms (variable)

1. Ajusteur de pression de soudage

Veuillez augmenter la pression dans le sens des aiguilles d'une montre pour souder une épaisseur plus épaisse.

baissez le dispositif de réglage dans le sens inverse des aiguilles

d'une montre pour souder une épaisseur plus fine. Veuillez respecter les

point de soudure, que ce soit la solidité et la petite taille.

(Remarque : lorsque le régulateur de pression au maximum ou au minimum ne sera pas soudé.

Veuillez tourner le bouton de l'autre côté et le

la machine peut fonctionner à nouveau.)

S'il vous plaît pour référence à

régler le régulateur de

pression de soudage

Épaisseur\Types de	Bande de nickel pur	Bande nickelée
0,05 mm	200~220g	250~280g
0,1 mm	250~300g	320~350g
0,05 mm	320~350g	350~400g

1. Installez les broches de soudage

Avant

Après

1. Utilisez une clé hexagonale pour desserrer la vis.
2. Les broches à souder passent par le bas
   Le trou.
3. Ajustez la longueur. Utilisez une clè hexagonale pour serrer les vis.
4. Il peut être installé comme vous le souhaitez. Mais ne laissez pas 2 broches de soudage entrer en contact.

3. Opération de soudage

Finl

4.Interrupteur à pédale

1. En fonction de l'épaisseur du matériau de soudage, régler le courant et l'impulsion.
2. Les broches de soudage appuient fermement sur la surface de soudage et poussent le bras de soudage vers le haut.

Veuillez brancher l'interrupteur à pédale sur le panneau.

La fonction de contrôle de soudage d'origine est transtérée à l'interrupteur à pédale pour contrôler.

Lorsque vous visez le point de soudure, poussez le bras de soudage vers le haut, puis appuyez sur l'interrupteur à péclale pour souder.

NOTE:

1. le soudage par points doit être pressé.
2. L'oxydation de l'aiguille à souder doit être polie et les deux soudures

les aiguilles doivent être maintenues au niveau.

E. Attention à l'utilisation

Utilisation de l'avis

1. Afin d'obtenir un bon effet de soudure, veuillez ne pas utiliser la prise active et doit être utilisé sur la prise murale pour assurer une alimentation stable.
2. Veuillez placer la soudeuse par points dans les zones ventilées pour garder la machine pendant dissipation de la chaleur.
3. Veuillez ajuster la pression de soudage appropriée pour le soudage.
4. Veuillez noter lorsque vous atteignez le réglage de la température à l'intérieur de la soudeuse par points, il serait protégé et cesserait de fonctionner jusqu'à ce que la température refroidisse.
5. Veuillez laisser la machine faire une pause lors du soudage d'une épaisseur supérieure à 0.15 mm. pour éviter la surchauffe.
6. Veuillez garder propre la surface des broches de soudage pour obtenir un bon point de soudure.

L'entretien des broches de soudure

1. Afin d'obtenir un bon effet de soudure, veuillez ne pas utiliser la prise active et
   doit être utilisé sur la prise murale pour assurer une alimentation stable.
2. Veuillez placer la soudeuse par points dans les zones ventilées pour garder la machine pendant dissipation de la chaleur.
3. Veuillez ajuster la pression de soudage appropriée pour le soudage.
4. Veuillez noter lorsque vous alleignez le réglage de la température à l'intérieur de la soudeuse par points, il serait protégé et cesserait de fonctionner jusqu'à ce que la température refroidisse.
5. Veuillez laisser la machine faire une pause lors du soudage d'une épaisseur supérieure à 0,15 mm. pour éviter la surchauffe.
6. Veuillez garder propre la surface des broches de soudage pour obtenir un bon point de soudure.

Réparation d'un simple défaut

FautePhénomènes	Traitement
La machine ne fonctionne pas	Veuillez vérifier l'alimentation électrique et l'assurance dernière la machine.
Mauvais effet de soudage	Vérifiez l'alimentation électrique si elle est inférieure à 110/220 V et la prise est connectée.
Mauvaise soudure	Vérifiez la position du soudage, de l'aiguille et observez l'aiguille de soudage si elle est oxydée. Ajustez l'aiguille de soudage.
Protégé par GFCI	Si vous utilisez la machine pour la première fois, remplacez un autre circuit d'alimentation ou changez le GFCI 40A ~ 63A.

CONSIGNES DE SÉCURITÉ

- Tout le contenu de ce produit est lié à la sécurité. Les utilisateurs doivent les respecter. Ne pas utiliser conformément aux instructions peut être dangereux.

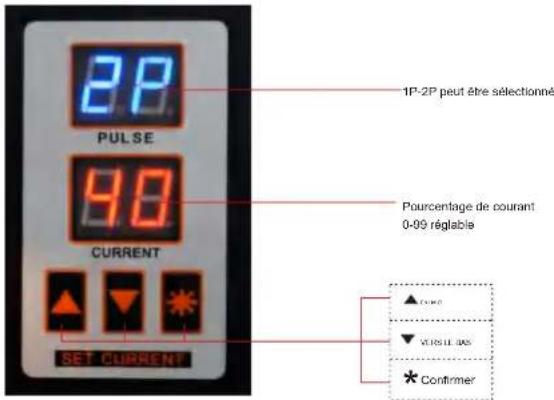

INTRODUCTION DU PANNEAU C.

Opération

1. Veuillez éteindre la machine avant d'installer les broches de soudage.

2. Insérez le cordon d'alimentation dans la prise murale. Allumez l'interrupteur d'alimentation.

3. Régler « Courant » « Pulse ». Appuyez sur « * » pour sélectionner et confirmer.

2P PULSE 90 CURRENT SET CURRENT 1P-2P peut être sélectionné Pourcentage de courant 0-99 réglable ▲ Forward ▼ Continue * Confirmer

(1) La deuxième rangée du premier et du deuxième chiffre indique le volume du courant. Appuyez sur * : le premier chiffre clignotera, cela signifie que le paramètre peut être ajusté via
« UP » et « DOWN » Appuyez *nouveau sur « » pour confirmer.
(2) Le deuxième chiffre clignotera, cela signifie que le paramètre peut être ajusté via « UP » et « BAS » Appuyez à nouveau sur « » pour confirmer.
(3) P2 ou P1 clignoteront. Veuillez sélectionner P2 ou P1 via « UP » et « DOWN » pour régler le pulse.P2 signifie souder une fois sur 2.
P1 signifie souder une fois sur 1.
(4) Appuyez à nouveau sur « » pour confirmer. La soudeuse par points peut souder lorsque le chiffre ne clignote pas.
(5) Veuillez régler une puissance de courant plus élevée pour souder une épaisseur supérieure à 0,1 mm.
(6) Le tableau du courant et du temps d'impulsion pour le réglage du nombre et le réglage du bouton.
