Produkttyp	Precisionspunktsvetsmaskin
Märke	Vevor
Modell	737G
Inspänning	AC 110 V / 220 V (valbar)
Primärström	2 A – 15 A
Svetsström	50 A – 800 A
Maximal momentaneffekt	2,8 kW
Pulstid (1 puls)	0,5 – 5 ms (variabel)
Pulstid (2 pulser)	1 – 10 ms (variabel)
Nettovikt	4,3 kg
Mått (L × B × H)	140 × 245 × 200 mm
Svetsgodstjocklek	0,05 – 0,15 mm (1 puls: 0,05–0,12 mm; 2 pulser: 0,1–0,15 mm)
Arbetscykel	Mindre än 20 svetsar per minut vid intermittent användning
Display	LED-panel som visar ström och pulsläge
Inställningar	Ström (0–99 %) och puls (1P eller 2P) via knappar ▲, ▼, *
Tryckregulator	Mekanisk justering genom rotation (medurs: tjockare, moturs: tunnare)
Fotpedal	Gränssnitt för fotpedalbrytare (tillval)
Inkluderade tillbehör	Maskin, 2 par svetspinnar, insexnyckel, 2 säkringar, LED-lampa, 60 nickelprover, manual
Skydd	Termiskt skydd (automatisk avstängning vid överhettning)
Nödvändig strömförsörjning	Jordat vägguttag (använd inte grenuttag)
Svetsbara material	Laddningsbara batterier, trådar, flikar av ren nickel eller nickelpläterad
Underhåll	Rengör svetspinnarna regelbundet; polera dem om oxiderade
Standarder	Uppfyller FCC del 15, WEEE-direktivet 2012/19/EG

Vanliga frågor - 737G Vevor

Hur ställer man in svetsströmmen?

Tryck på knappen * för att få den första siffran av strömmen att blinka, använd ▲ eller ▼ för att justera, tryck sedan på * igen för att bekräfta. Den andra siffran blinkar; justera på samma sätt. Välj därefter pulsläge (P1 eller P2) och bekräfta.

Vad är skillnaden mellan lägena 1P och 2P?

Läget 1P levererar en enda svetspuls, medan läget 2P levererar två på varandra följande pulser för tjockare svetsar. Använd 2P för tjocklekar över 0,1 mm.

Vilka material kan jag svetsa med 737G?

Denna enhet är designad för att svetsa laddningsbara batterier, knappcellsbatteritrådar, flikar i ren nickel eller nickelpläterad, samt tunna metallbitar. Den är inte lämplig för tjockt stål.

Varför svetsar min maskin inte ordentligt?

Kontrollera först strömförsörjningen: den måste vara i ett direkt vägguttag (ingen grenuttag). Se till att svetspinnarna är rena och inte oxiderade. Justera trycket med regulatorn: vrid medurs för starkare tryck. Om strömmen är otillräcklig, öka procenten.

Hur underhåller jag svetspinnarna?

Rengör spetsarna med en mjuk trasa efter varje användning. Om de är oxiderade, polera dem lätt med fint sandpapper eller en fil. Se till att båda pinnarna är i nivå.

Vad gör jag om maskinen inte startar?

Kontrollera säkringen på baksidan av maskinen och byt ut den vid behov. Se till att strömkabeln är ordentligt ansluten och att vägguttaget fungerar. Om problemet kvarstår, kontakta teknisk support.

Kan jag använda en fotpedal för att starta svetsningen?

Ja, anslut en fotpedalbrytare (ingår ej) till uttaget på framsidan av panelen. När den är ansluten styrs svetsfunktionen av pedalen istället för den inbyggda knappen.

Vilken tjocklek på nickelband ska jag använda?

Apparaten kan svetsa tjocklekar från 0,05 mm till 0,15 mm. För ren nickel på 0,1 mm, ställ in tryck på 250-300 g och ström mellan 50 och 80% (beroende på områdets storlek). Använd läge 2P för tjocklekar över 0,1 mm.

Finns det risk för elchock?

Ja, följ säkerhetsinstruktionerna: anslut maskinen till ett jordat vägguttag, använd den inte i fuktig miljö och demontera inte apparaten själv. Bär isolerande handskar och skyddsglasögon under svetsning.

Vad betyder LED-indikatorn på panelen?

LED-indikatorn visar den inställda strömprocenten (0-99%). Den kan också visa pulsläget (1P eller 2P). Om indikatorn blinkar pågår justering av en parameter.

BRUKSANVISNING 737G Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

EXAKT

MODELL: 737G

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support

Vi fortsätter att vara engagerade i att förse dig med verktyg med konkurrenskraftigt pris. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärken och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att kontrollera noggrant när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen, vänligen läs alla bruksanvisningar noggrant

före drift. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs:

Denna produkt har testats och befunnits uppfylla gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Packlista

Maskin x1 set

Podalomkopolarc x1 st

Testklipp

Svetsstift x2 par

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfaltas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehö märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushålsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK REP

CK REP

Tillverkad i Kina

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

--

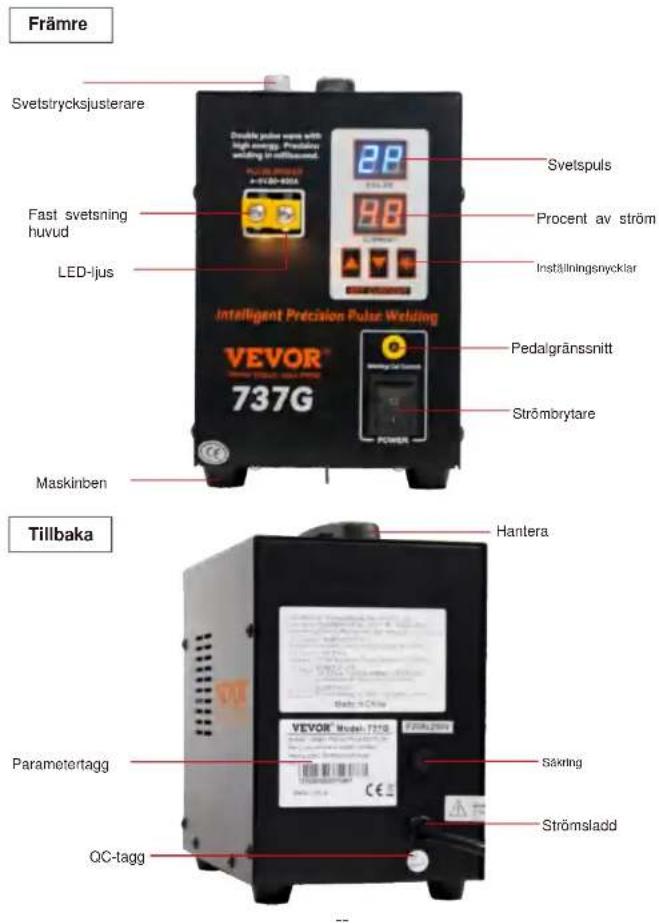

A. VISNING

B. INTRODUKTION

737G är en precisionspunktsvetsmaskin som är designad för att förbättra svetsning av tunna metaller utan överdriven värmeuppbyggnad.

Parameter

A. Svetsdel

1. Ingångsspänning: AC 110V/220V. Kontrollera din maskins lämpliga spänning att använda.
2. Primärström: 2A-15A. Svetsström: 50A-800A. Bredden på 1 pulstid: 0,5-5ms (variabel). Bredden på 2 pulstider: 1-10ms (variabel).

B. Nettovikt: 4,3KG

C. Storlek: 140x245x200mm

D. Svetstjocklek: 0,05~0,15mm (1 puls: 0,05~0,12mm;

E. Arbetscykel: mindre än 20 gånger på 1 minut för intermittent svetsning

Sammanfattning

1. Använd mikrochip för att kontrollera precisionströmmen för att svetsa i precision.
2. Det finns ett brett utbud av val av ström (1/2 puls) kan väljas för att göra ditt arbete mer bekvämt, säkert och effektivt.
3. Styrs av mikrodator.
4. Svetseffekt kan ställas in och visas på LED-panelen
5. Det är lämpligt för svetsning av batteripaket, knappcell, ledningar, hårdvara att bearbeta osv.

Användningsområde

1. Svetsning av olika typer av uppladdningsbara batteritrådar.
2. Montering och svetsning av litiumbatteri och mobil ström.
3. Reparera batteripaket.
4. Svetsning av blyplåtar och tråd av hårdvarudelar.

- Säkerhetsvarningen i denna artikel är huvudsakligen för korrekt användning av denna produkt. Försiktighetsåtgärderna förklarar faran, graden av skada och möjliga saker. Olaglig användning kan skada dina varor, egendom och äventyra din personliga säkerhet.

1. Innan du använder punktsvetsmaskinen, läs denna bruksanvisning noggrant och förvara den på rätt sätt för framtida bruk
2. Använd inte andra tillbehör utan tillstånd från tillverkaren, modifiera inte svetsmaskinen, och ta inte isär och reparera dem genom icke-professionell underhållspersonal, annars kan brand, elektriska stötar och olyckor inträffa.
3. Kontrollera om produkten är skadad efter uppackning, kontrollera om tillbehören är säkra och var uppmärksam på att kontakten och nätsladden måste vara intakta för att undvika risken för elektriska stötar.
4. Förvara denna produkt utom räckhåll för barn eller handikappade personer. Barn och handikappade personer bör använda denna produkt under överinseende av en vårdnadshavare.
5. I händelse av ett fel, dra ur strömkontakten omedelbart och lämna inte den defekta produkten i fungerande skick.

6. Före användning: Se till att din strömkälla är tillräcklig för produktens spänningsklassning. Spänningen finns på produktetiketten. Produkten använder antingen 100-127 V AC eller 220-240 V AC och 50/60 Hz. Anslut nätsladden mellan produkt och ett jordat AC-uttag.

1. Måste använda enfas fast trestegsuttag med tillförlitlig jordning. Det är strängt förbjudet att använda mobilt uttag med flexibel tråd och att dela ett uttag med andra elektriska apparater.
2. Det är normalt att producera gnistor vid punktsvetsning. Använd glasögon och handskar under svetsprocessen.
3. Oroa dig inte om belysningen blinkar. Punktsvetsaren är en hög effekt maskin och laddar ur hög ström omedelbart. Eftersom detta ögonblick är i 20 ms och det är normalt.
4. När den inte används bör strömförsörjningen stängas av för att garantera säkerheten.
5. Använd inte denna produkt i en vattendimmig miljö eller i en brandfarlig eller explosiv miljö.
6. Håll nätsladden borta från värmekällor.

Inspänning	AC 110V/220V
Kraft	2,8KW (moment max)
Tid på 1 puls	0,5-5ms (variabel)
Tid på 2 pulser	1-10 ms (variabel)

D. SVETSNING INTRODUKTION

1. Svetstrycksjusterare

Vrid tryckjusteringen medurs för att svetsa tjockare material. Vrid

ned justeringen moturs för att svetsa tunnare material. Observera

svetspunktsväderbeständighet och liten storlek.

(Obs: När tryckjusteringen är på max eller minimum kommer svetsning inte att ske.

Vrid ratten till andra sidan och

maskinen kan fungera igen.)

Se referensen för att justera svetstrycksjusteringen.

Typer avTjocklek	Ren nickellist Nickelplåterad remsa
0,05 mm	200~220g	250~280g
0,1 mm	250~300g	320~350g
0,05 mm	320~350g	350~400g

2. Installera svetsstift

EfterInnan

1. Använd sexkantnyckel för att lossa skruven.
2. Svetsslift går igenom underifrån av hålet.
3. Justera längden. Använd sexkantnyckel för att dra åt skruvarna.
4. Det kan installeras som du vill. Men låt inte två svetsstift komma i kontakt.
5. Justera längden. Använd sexkantnyckel för att dra åt skruvarna.
6. Det kan installeras som du vill. Men låt inte två svetsstift komma i kontakt.

3. Svetsning

Tryck hårt och tryck uppåt. Färdiga.

4. Pedalomkopplare

1. Beroende på tjockleken på svetsmaterial, ställ in ström och puls.
2. Svetsstiften trycker hårt mot svetsytan och trycker upp svetsarmen.

Vänligen anslut pedalomkopplaren till panelen.

Den ursprungliga svetskontrollfunktionen

överförs till pedalomkopplaren för att styra.

När du siktar mot svetsplatsen och trycker upp svetsarmen, trampa sedan på pedalomkopplaren för att svetsa.

NOTERA:

1. Punktsvetsning måste pressas. 2. Oxidationen av svetsnålen ska poleras och de två svetsnålarna ska hållas i nivå.

E. Uppmärksamhet att använda

Användarmeddelande

1. För att få bra svetseffekt, använd inte det aktiva uttaget, och bör användas i vägguttaget för att säkerställa stabil strömförsörjning.
2. Placera punktsvetsaren i ventilerade områden för att hålla maskinen för värmeavledning.
3. Justera lämpligt svetstryck för svetsning.
4. Observera att när den inställda temperaturen inuti punktsvetsmaskinen uppnås, skyddas den och slutar fungera tills temperaturen svalnat.
5. Låt maskinen ta en paus när du svetsar över 0,15 mm tjocklek för att undvika överhettning.
6. Håll svetsstiftens yta ren för att få bra svetspunkt.

Underhåll av svetsstift

1. För att få bra svetseffekt, använd inte det aktiva uttaget, och bör användas i vägguttaget för att säkerställa stabil strömförsörjning.
2. Placera punktsvetsaren i ventilerade områden för att hålla maskinen för värmeavledning.
3. Justera lämpligt svetstryck för svetsning.
4. Observera att när den inställda temperaturen inuti punktsvetsmaskinen uppnås, skyddas den och slutar fungera tills temperaturen svalnat.
5. Låt maskinen ta en paus när du svetsar över 0,15 mm tjocklek för att undvika överhettning.
6. Håll rent från svetsstiftens yta för att få bra svetspunkt.

Reparation av enkelt fel

Fel Fenomen	Behandling
Maskinen går inte	Kontrollera strömmen och försäkringen bakom maskinen.
Dålig svetseffekt	Kontrollera strömförsörjningen om mindre än 110/220V och uttaget är anslutet.
Dålig svetsning	Kontrollera svetsnålens position och observera svetsnålen om den är oxiderad. Justera svetsnålen.
GFCI-skyddad	Om du använder maskinen för första gången, byt ut en annan strömförsörjningskrets eller byt 40A-63A GFCI.

SÄKERHETSINSTRUKTIONER

- Allt innehåll i denna produkt är relaterat till säkerhet. Användare måste följa dem. Fel att använda i enlighet med instruktionerna kan vara farligt.

C.PANEL INTRODUKTION

Drift

1. Stäng av maskinen innan du installerar svetsstift.
2. Sätt i nätsladden i vägguttaget. Slå på strömbrytaren.
3. Ställa in "Current" "Pulse". Tryck på *** för att välja och bekräfta.

(1) Den andra raden av första och andra siffran visar strömvolymen. Tryck på , kommer den första siffran att blinka, vilket betyder att parametern kan justeras via "UP" och "DOWN". Tryck på igen för att bekräfta. (2) Den andra siffran blinkar, det betyder att parametern kan justeras via "UP" och "NED". Tryck på " *gen för att bekräfta. (3) P2 eller P1 blinkar. Välj P2 eller P1 via "UPP" och "DOWN" för att ställa in puls. P2 betyder svetsning varannan gång.

P1 betyder svetsning en gång i 1 gång.

(4) Tryck på * igen för att bekräfta. Punktsvetsaren kan svetsa när siffran inte blinkar. (5) Ställ in större strömeffekt för att svetsa tjockare än 0,1 mm. (6) Tabellen över ström och pulstid för nummerinställning och rattinställning.
