BEDIENUNGSANLEITUNG 737G Vevor

Linkenheim-Hochstetten, Germany

Made In China

FCC Information:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Genau richtig

MODELL:737G

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Wir sind weiterhin bestreibt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Werkzeugen erzielen könnten Top-Marken und bedeutet nicht unbedingt, alle von ihnen angebotenen Werkzeugkategorien abzudecken uns. Bitte beachten Sie, dass Sie bei der Aufgabe einer Bestellung bei uns sorgfältig prülen müssen wenn Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle manuellen Anweisungen sorgfältig durch

vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor.

Das Aussehen des Produkts hängt von dem Produkt ab. das Sie erhalten haben.

Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder

Software-Updates gibt.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der Partel genehmigt wurden. Wenn Sie für die Einhaltung verantwortlich sind, kann dies zum Erfosschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten der Klasse Digitales Gerät gemäß Teil 16 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten. Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann zu schädlichen Störungen der Funkkommunikation führen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu behoben.

• Richten Sie die Emptangsantenne neu aus oder versetzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schicellen Sie das Produkt an eine Stockdose an, die zu einem anderen Stromkres gehört als dem, an den das Produkt angenschlossen ist Emplänger angeschlossen ist.
• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Packing list

Maschine x1set

Pedalschalter x1 Sik

Testclips

Schweißstille x2 Paare

Fechskanschüssel x1Stkx1 Stk

Sichening x291

Beleistung x1SI

Nickelprobe

Handbuch x1

==

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgostrichonen Mülltonne woist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekannzeichnet sind Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektranikgeräten abgegeben werden

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga.

CA 91730

UK

REP

Pooledas Group Ltd

Einheit 5 Albert Edward House, Die Pavillons

Preston, Vereinigles Königreich

CK

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

In China hergestellt

FCC-Informationen:

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung

verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers

zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle emplangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

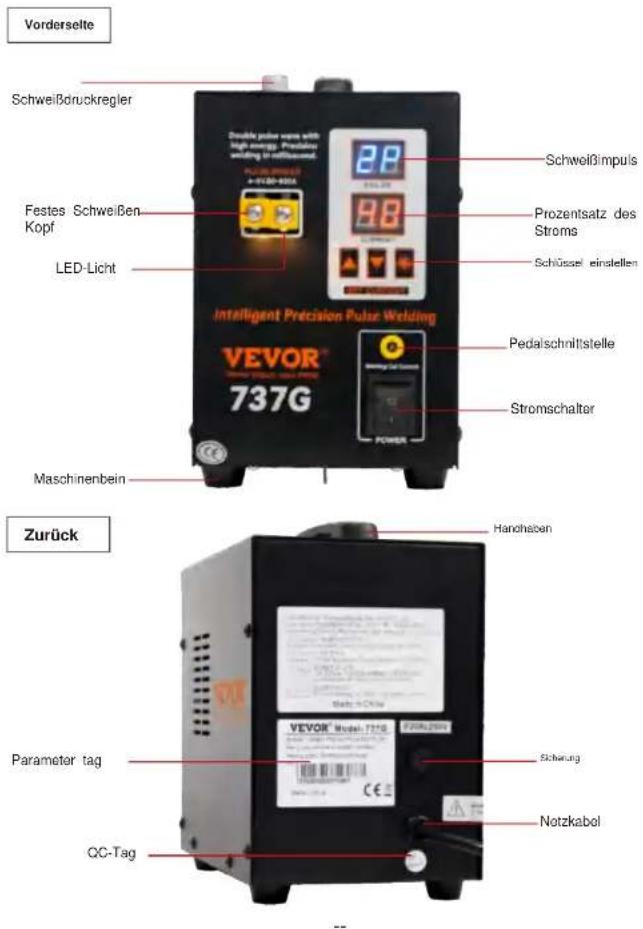

A. ZEIGEN

Vorderselte Schweißdruckregler Double pulse wire with High energy. Prozentsatz des Stroms Schweißimpuls Festes Schweißen Kopf 9.8 Schüssel einstellen LED-Licht Intelligent Precision Pulse Welding Pedalschnittstelle Stromschalter Maschinenbein Zurück Hansheimen Parameter tag VEVOR Model: 737G Sicherung Netzkabel QC-Tag

B. EINFÜHRUNG

Die 737G ist eine Präzisionspunktschweißmaschine, die auf Verbesserung ausgelegt ist. Das Schweißen dünner Metalle ohne übermäßige Hitzeentwicklung.

Parameter

A.Schweißteil

1. Eingangsspannung: AC 110 V/220 V. Bitte überprüfen Sie die geeignete Spannung Ihrer Maschine
2. Primärstrom: 2A-15A Schweißstrom: 50A-800A Die Breite einer Impulszeit: 0,5–5 ms (variabel) Die Breite der 2 Impulszeit: 1-10 ms (variabel)
   B. Nettogewicht: 4,3 kg
   C. Größe: 140 x 245 x 200 mm
   D. Schweißdicke: 0,05–0,15 mm (1 Impuls: 0,05–0,12 mm; 2 Impulse: 0,12 \~ 0,15 mm)
   E. Arbeitszyklus: weniger als 20 Mal in 1 Minute für intermittierendes Schweißen

Zusammenfassung

1. Verwenden Sie einen Mikrochip zur Steuerung des Präzisionsstroms, um Präzision einzuschweißen.
2. Es gibt eine große Auswahl an Stromstärken (1/2 Impuls). Machen Sie Ihre Arbeit bequemer, sicherer und effizienter.
3. Gesteuert durch Mikrocomputer.
4. Die Schweißleistung kann auf dem LED-Panel eingestellt und angezeigt werden
5. Es eignet sich zum Schweißen von Ladebatterien und Knopfzellenkabeln verarbeiten usw.

Einsatzbereich

1. Schweißen verschiedener Arten von wiederaufladbaren Batteriekabeln.
2. Zusammenbau und Schweißen von Lithiumbatterien und mobiler Stromversorgung.
3. Akkupacks reparieren.
4. Schweißen von Bleiblechen und Drähten von Hardware-Teilen.

- Die Sicherheitswarnungen in diesem Artikel beziehen sich hauptsächlich auf die korrekte Verwendung dieses Produkts. Die Vorsichtsmaßnahmen erläutern die Gefahr, das Ausmaß des Schadens und die möglichen Ursachen. Ein illegaler Betrieb kann zu Schäden an Ihren Gütern, Ihrem Eigentum usw Sie gefährden sogar ihre persönliche Sicherheit.

1. Bevor Sie das Punktschweißgerät verwenden, lesen Sie bitte dieses Handbuch sorgfällig durch und bewahren Sie es für den späteron Gebrauch ordnungspomäß auf
2. Verwenden Sie kein anderes Zubehör ohne die Genehmigung des Herstellers. Modifizieren Sie das Schweißgerät nicht und zerlegen oder reparieren Sie es nicht nicht fachmännisches Wartungspersonal, andernfalls kann es zu Bränden, Stromschlägen und Unfällen mit Verletzungen kommen.
3. Bitte überprüfen Sie nach dem Auspacken, ob das Produkt beschädigt ist, prüfen Sie, ob das Zubehör sicher ist, und achten Sie darauf, dass der Stecker und das Netzkabel intakt sind, um die Gefahr eines Stromschlags zu vermeiden.
4. Bitte bewahren Sie dieses Produkt außerhalb der Reichweite von Kindern oder handlungsunfähigen Personen auf. Kinder und handlungsunfähige Personen sollten dieses Produkt unter Aufsicht eines Erziehungsberechtigten verwenden.
5. Ziehen Sie im Falle einer Störung sofort den Netzstacker und unterlassen Sie dies Lassen Sie das defekte Produkt funktionstüchtig.

6. Vor der Verwendung: Stellen Sie sicher, dass Ihre Stromquelle für die Nennspannung des Produkts geeignet ist Produkt und einer geerdeten Wechselstromsteckdose.

7. Es muss eine einphasige faste dreistufige Steckdose mit zuverlässiger Erdung verwendet werden. Es ist strengstens verboten, mobile Steckdosen mit flexiblem Kabel zu verwenden und eine Steckdose mit anderen Elektrogeräten zu teilen.

8. Es ist normal, dass beim Punktschweißen Funken entstehen. Bitte tragen Sie während des Schweißvorgangs eine Brille und Handschuhe.
9. Bitte machen Sie sich keine Sorgen über die Beleuchtung im Blitzlicht. Der Punktschweißer hat eine hohe Leistung Maschine und entlädt sofort hohen Strom. Weil dieser Moment ist in 20ms und es ist normal.
10. Bei Nichtgebrauch sollte die Stromversorgung unterbrochen werden, um die Sicherheit zu gewährleisten.
11. Verwenden Sie dieses Produkt nicht in einer Umgebung mit Wassernebel oder in einer brennbaren oder explosiven Umgebung.
    12.Halten Sie das Netzkabel von Wärmequellen fern.

Eingangsspannung	Wechselzern 118 V/220 V
Leistung	2,8 kW (momentan max.)
Zeit von 1 Impuls	0,5–5 ms (variabel)
Zeit von 2 Impulsen	1–10 ms (variabel)

D. EINFÜHRUNG ZUM SCHWEISSEN

VOUTAGE MERDING BEVERAGE Down Up 5008~1008 Mn Wm

1. Schweißdruckregler

Bitte drehen Sie den Druckregler im Uhrzeigersinn auf, um größere Dicken zu schweißen. Bitte

Drehen Sie den Einsteller gegen den Uhrzeigersinn nach unten, um eine geningere Schweißdicke zu erzielen. Bitte beachten Sie die

Schweißpunkt, ob Echtheit und geringe Größe.

(Hinweis: Wenn der Druckregler auf Maximum oder Minimum eingestellt ist, wird er nicht verschweißt.

Bitte drehen Sie den Knopf auf die andere Seite und dann

Maschine kann wieder funktionieren.)

Bitte als Referenz

Stallen Sie den

Schweißdruckregler ein

Dicko\Arten von	Streifen aus reinem Nickel. Streifen aus vernickeltem Nickel
	0,05 mm	200~220g
0,1 mm	250~300g	320~350g
0,05 mm	320~350g	350~400g

2. Schweißstifte installieren

Vor

Nach

1. Lösen Sie die Schraube mit einem Sechskantschlüssel.
2. Schweißstifte kommen von unten durch das Loch.
3. Passen Sie die Länge an. Ziehen Sie die Schrauben mit einem Sechskantschlüssel fest.
4. Es kann nach Ihren Wünschen installiert werden. Aber bitte lassen Sie nicht zu, dass sich 2 Schweißstifte berühren.

--

3. Schweißvorgang

Test drücken und nach ohen drücken

Fertg

1. Abhängig von der Dicke des Schweißmaterials Strom und Impuls einstellen.
2. Die Schweißstifte drücken fest auf die Schweißfläche und drücken den Schweißarm nach oben.

4.Pedalschalter

Bitte stecken Sie den Fußschalter in das Panel ein. Die ursprüngliche Schweißsteuerfunktion wird zur Steuerung auf den Pedalschalter übertragen. Zielen Sie auf den Schweißpunkt und drücken Sie den Schweißarm nach oben. Betätigen Sie dann den Pedalschalter, um zu schweilten.

NOTIZ:

1. Punktschweißen muss gedrückt werden.
2. Die Oxidation der Schweißnadel sollte poliert und die beiden Schweißnähte entfernt werden Nadeln sollten gerade gehalten werden.

E.Achtung zu verwenden

Hinweis verwenden

1. Um einen guten Schweißelfekt zu erzielen, verwenden Sie bitte nicht die aktive Buchse Um eine stabile Stromversorgung zu gewährleisten, sollte die Stecklose verwendet werden.
2. Stellen Sie das Punktschweißgerät bitte in belüfteten Bereichen auf, damit das Gerät dort aufbewahrt werden kann Wärmeableitung.
3. Bitte stellen Sie den geeigneten Schweißdruck zum Schweißen ein.
4. Bitte beachten Sie, dass beim Erreichen der eingestellten Temperatur im Inneren des Punktschweißgeräts Es wäre geschützt und würde nicht mehr arbeiten, bis die Temperatur abgekühlt wäre.
5. Bitte lassen Sie die Maschine eine Pause einlegen, wenn Sie über 0.15 mm Dicke schweißen um eine Überanlage zu vormolden.
6. Bitte halten Sie die Oberfläche der Schweißstifte sauber, um einen guten Schweißpunkt zu erhalten.

Die Wartung von Schweißstiften

1. Um einen guten Schweißefekt zu erzielen, verwenden Sie bitte nicht die aktive Buchse
   Um eine stabile Stromversorgung zu gewährleisten, sollte die Steckdose verwendet werden.
2. Stellen Sie das Punktschweißgerät bitte in belüfteten Bereichen auf, damit das Gerät dort aufbewahrt werden kann Wärmeableitung.
3. Bitte stellen Sie den geeigneten Schweißdruck zum Schweißen ein.
4. Bitte beachten Sie, dass beim Erreichen der eingestellten Temperatur im Inneren des Punktschweißgeräts Es wäre geschützt und würde nicht mehr arbeiten, bis die Temperatur abgekühlt wäre.
5. Bitte lassen Sie die Maschine eine Pause einlegen, wenn Sie über 0,15 mm Dicke schweißen um eine Übertrichung zu vermeisen.
6. Bitte halten Sie die Oberfläche der Schweißstilte sauber, um einen guten Schweißpunkt zu erhalten.

Behebung eines einfachen Fehlers

FehlerPhänomene	Behandlung
Die Maschine läuf nicht	Bitte überprüfen Sie die Stromversorgung und die Versicherung hinter der Maschine.
SchlechteSchweißwirkung	Überprüfen Sie, ob die Stromversorgung weniger als 110/220 V beträgt und ob die Stecklose angeschlossen ist.
Schlesches Schwellen	Überprüfen Sie die Position der Schweißnaht und der Schweißnadel und beobachten Sie, ob die Schweißnadel oxidiert ist. Stellen Sie die Schweißnade ein.
FI-Schutzschalter	Wenn Sie das Gerät zum ersten Mal verwenden, tauschen Sie einen anderen Stromkreis aus oder tauschen Sie den 40-A-63-A-FI-Schutzschalter aus.

SICHERHEITSHINWEISE

- Alle Inhalte dieses Produkts beziehen sich auf die Sicherheit. Benutzer müssen sich daran halten. Die Nichtbeachtung der Anweisungen kann gefährlich sein.

C.PANEL EINFÜHRUNG

Betrieb

1. Bitte schalten Sie die Maschine aus, bevor Sie die Schweißstifte anbringen.

2. Stecken Sie das Netzkabel in die Steckdose. Schalten Sie den Netzschalter ein.

3. „Strom“ und „Impuls“ einstellen. Zum Auswählen und Bestäligen „“ drücken.

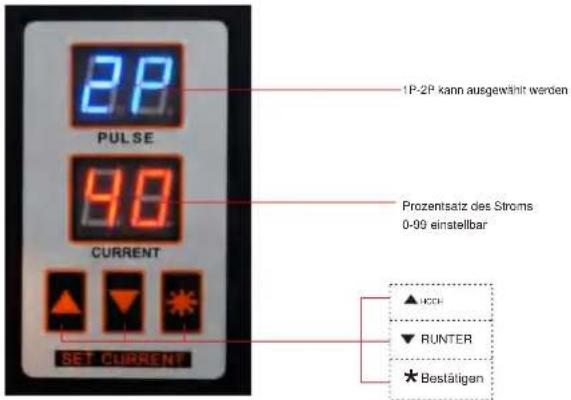

2P PULSE 90 CURRENT SET CURRENT 1P-2P kann ausgewährt werden Prozentsatz des Stroms 0-09 einstellbar ▲ HCCH ▼ RUNTER ★ Bestätigen

(1) Die zweite Zeile mit der ersten und zweiten Ziffer zeigt die aktuelle Laustärke an. Drücken Sie ^* , blinkt die erste Ziffer, das heißt, der Parameter kann über angepasst werden ,AUF' und ,AB' Drücken Sie zur Befälligung erneut .
(2) Die zweite Ziffer blinkt, das bedeutet, dass der Parameter über „UP“ angepasst werden kann und „AB“ Drücken Sie „* erneut, um zu bestätigen.
(3) P2 oder P1 blinken. Bitte wählen Sie über „UP“ und „DOWN“ P2 oder P1 aus. um das einzustellen Puls.P2 bedeutet, einmal in 2 Malen zu schweißen.

P1 bedeutet einmaliges Schweißen.

(4) Drücken Sie ★ Bestätigung erneut „ ^2 . Der Punktschweißer kann schweißen, wenn die Ziffer nicht blinkt.
(5) Bitte stellen Sie eine höhere Stromstärke ein, um dickere Schweißnähte als 0,1 mm zu erhalten
(6) Die Tabelle des Stroms und der impulszeit für die Zahleneinstellung und die Knopteinstellung.
