Typ produktu	Precyzyjna zgrzewarka punktowa
Marka	Vevor
Model	737G
Napięcie wejściowe	AC 110 V / 220 V (wybieralne)
Prąd pierwotny	2 A – 15 A
Prąd spawania	50 A – 800 A
Maksymalna moc chwilowa	2,8 kW
Czas impulsu (1 impuls)	0,5 – 5 ms (zmienna)
Czas impulsu (2 impulsy)	1 – 10 ms (zmienna)
Masa netto	4,3 kg
Wymiary (Dł. × Szer. × Wys.)	140 × 245 × 200 mm
Grubość spoiny	0,05 – 0,15 mm (1 impuls: 0,05–0,12 mm; 2 impulsy: 0,1–0,15 mm)
Cykl pracy	Mniej niż 20 zgrzewów na minutę przy użytkowaniu przerywanym
Wyświetlacz	Panel LED wskazujący prąd i tryb impulsu
Ustawienia	Prąd (0–99 %) i impuls (1P lub 2P) za pomocą przycisków ▲, ▼, *
Regulator ciśnienia	Regulacja mechaniczna przez obrót (zgodnie z ruchem wskazówek zegara: grubszy, przeciwnie: cieńszy)
Pedal nożny	Interfejs dla przełącznika nożnego (opcjonalny)
Akcesoria w zestawie	Zgrzewarka, 2 pary grotów spawalniczych, klucz imbusowy, 2 bezpieczniki, lampka LED, 60 próbek niklu, instrukcja
Ochrona	Ochrona termiczna (automatyczne wyłączenie w przypadku przegrzania)
Wymagane zasilanie	Gniazdo ścienne z uziemieniem (nie używać przedłużaczy)
Materiały do spawania	Akumulatory, przewody, taśmy z czystego niklu lub niklowane
Konserwacja	Regularnie czyścić groty spawalnicze; polerować w przypadku utlenienia
Normy	Zgodny z FCC część 15, dyrektywa WEEE 2012/19/UE

Często zadawane pytania - 737G Vevor

Jak ustawić prąd spawania?

Naciśnij przycisk *, aby pierwsza cyfra prądu zaczęła migać, użyj ▲ lub ▼, aby dostosować, następnie naciśnij ponownie *, aby potwierdzić. Druga cyfra zacznie migać; ustaw w ten sam sposób. Następnie wybierz tryb impulsu (P1 lub P2) i potwierdź.

Jaka jest różnica między trybami 1P i 2P?

Tryb 1P dostarcza pojedynczy impuls spawania, natomiast tryb 2P dostarcza dwa kolejne impulsy dla grubszych spoin. Używaj 2P dla grubości powyżej 0,1 mm.

Jakie materiały mogę spawać za pomocą 737G?

To urządzenie jest przeznaczone do spawania akumulatorów, przewodów baterii guzikowych, taśm z czystego niklu lub niklowanych, a także cienkich elementów metalowych. Nie nadaje się do grubej stali.

Dlaczego moja zgrzewarka nie spawa prawidłowo?

Najpierw sprawdź zasilanie: musi być podłączone bezpośrednio do gniazdka ściennego (bez przedłużaczy). Upewnij się, że groty spawalnicze są czyste i nieutlenione. Wyreguluj nacisk za pomocą regulatora: obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć nacisk. Jeśli prąd jest niewystarczający, zwiększ procent.

Jak konserwować groty spawalnicze?

Po każdym użyciu wyczyść końcówki miękką szmatką. Jeśli są utlenione, wypoleruj je delikatnie drobnoziarnistym papierem ściernym lub pilnikiem. Upewnij się, że oba groty są na tym samym poziomie.

Co zrobić, jeśli maszyna nie włącza się?

Sprawdź bezpiecznik z tyłu maszyny i wymień go w razie potrzeby. Upewnij się, że przewód zasilający jest prawidłowo podłączony i gniazdko działa. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.

Czy mogę użyć pedału do uruchomienia spawania?

Tak, podłącz przełącznik nożny (niedołączony) do gniazda z przodu panelu. Po podłączeniu funkcja spawania będzie sterowana pedałem zamiast wbudowanego przycisku.

Jakiej grubości taśmy niklu powinienem użyć?

Urządzenie może spawać grubości od 0,05 mm do 0,15 mm. W przypadku czystego niklu o grubości 0,1 mm ustaw nacisk 250-300 g i prąd między 50 a 80% (w zależności od wielkości obszaru). Użyj trybu 2P dla grubości powyżej 0,1 mm.

Czy istnieje ryzyko porażenia prądem?

Tak, należy bezwzględnie przestrzegać zasad bezpieczeństwa: podłącz maszynę do gniazdka z uziemieniem, nie używaj jej w wilgotnym środowisku i nie demontuj urządzenia samodzielnie. Podczas spawania noś rękawice izolacyjne i okulary ochronne.

Co oznacza wskaźnik LED na panelu?

Wskaźnik LED pokazuje ustawiony procent prądu (0-99%). Może również wyświetlać tryb impulsu (1P lub 2P). Jeśli wskaźnik miga, trwa regulacja parametru.

INSTRUKCJA OBSŁUGI 737G Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

NA MIEJSCU

MODEL:737G

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

W dalszym ciągu dokładamy wszelkich starań, aby zapewnić Państwu narzędzia po konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi narzędziami topowych marek i niekoniecznie obejmują wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o dokładnej weryfikacji podczas składania zamówienia u nas, jeśli faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Prosimy uważnie przeczytać wszystkie instrukcje zawarte w instrukcji przed operacją. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi.

Wygląd produktu zależy od produktu, który otrzymałeś.

Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga:

Ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Lista pakowania: Maszyna x1 zestaw

Klipy testowe Przełącznik pedałowy x1 szt x1 szt x1 szt

Kolki do spawania A2 pery

Klucz sześciokątny

Próbka niklu 60szt

Instrukcja x1

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom Dyrektywy Europejskiej 2012/19/EC. Symbolprzekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

REPUBLIKA

Wielkiej Brytanii

Pooledas Group Ltd

Jednostka 5 Albert Edward House, pawilony

Preston, Wielka Brytania

REPREZENT CK

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

Wyprodukowano w Chinach

Informacje FCC:

PRZESTROGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone

przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia

użytkownika do obsługi sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm

warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia.

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

-

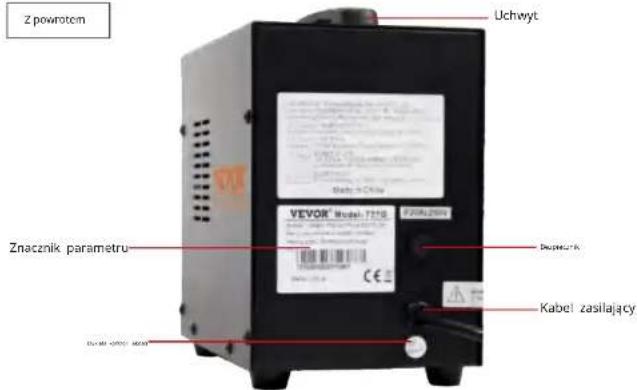

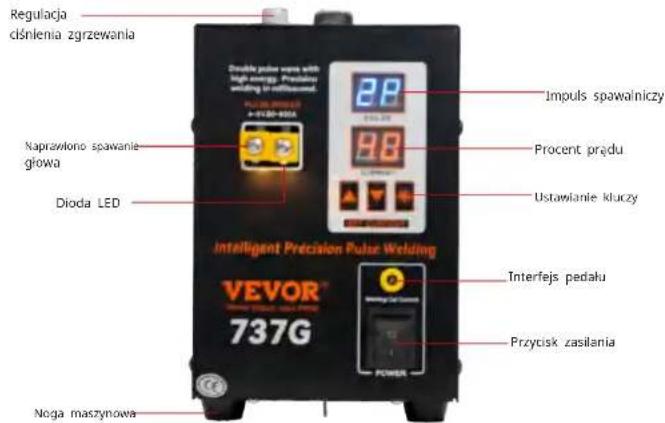

A. POKAZ

Przód

B. WSTĘP

737G to precyzyjna zgrzewarka punktowa, która została zaprojektowana z myślą o ulepszaniu spawania cienkich metali bez nadmiernego gromadzenia się ciepła.

Parametr

A. Części spawalnicze 1. Napięcie wejściowe: AC 110 V/220 V. Sprawdź, czy napięcie urządzenia jest odpowiednie do użycia. 2. Prąd pierwotny: 2A-15A Prąd spawania: 50A-800A

Szerokość 1 czasu impulsu: 0,5-5 ms (zmienna)

Szerokość 2 czasu impulsu: 1-10 ms (zmienna)

B. Waga netto: 4,3 kg C. Rozmiar: 140x245x200 mm D. Grubość spawania: 0,05 - 0,15 mm (1 impuls: 0,05 - 0,12 mm;

E. Cykl pracy: mniej niż 20 razy w ciągu 1 minuty w przypadku spawania przerywanego

Streszczenie

1. Użyj mikroukładu do kontrolowania prądu precyzyjnego, aby spawać precyzyjnie.
2. Można wybrać szeroki zakres wyboru prądu (1/2 impulsu).

Spraw, aby Twoja praca była wygodniejsza, bezpieczniejsza i wydajniejsza.

1. Kontrolowane przez mikrokomputer. 4. Moc spawania można ustawić i wyświetlić na panelu LED
2. Nadaje się do spawania akumulatorów i osprzętu do przewodów guzikowych przetwarzać itp.

Zakres zastosowania

1. Spawanie różnych rodzajów przewodów akumulatora.
2. Montaż i spawanie baterii litowej oraz zasilaczy mobilnych.
3. Naprawa akumulatorów.
4. Spawanie blach ołowianych i elementów metalowych.

Ostrzeżenia dotyczące bezpieczeństwa zawarte w tej instrukcji dotyczą głównie prawidłowego użytkowania tego produktu. Środki ostrożności wyjaśniają zagrożenia, stopień szkód i możliwe problemy. Niezgodne z instrukcją działanie może spowodować uszkodzenie towarów, mienia, a nawet zagrozić bezpieczeństwu osobistemu.

1. Przed użyciem zgrzewarki punktowej prosimy o dokładne zapoznanie się z niniejszą instrukcją i zachowanie jej do wykorzystania w przyszłości.
2. Nie używaj innych akcesoriów bez zgody producenta, nie modyfikuj spawarki, nie demontuj jej i nie naprawiaj przez nieprofesjonalny personel, w przeciwnym razie może dojść do pożaru, porażenia prądem lub obrażeń.
3. Po rozpakowaniu proszę sprawdzić, czy produkt nie jest uszkodzony, sprawdzić, czy akcesoria są bezpieczne, oraz zwrócić uwagę, czy wtyczka i przewód zasilający są nienaruszone, aby uniknąć ryzyka porażenia prądem.
4. Proszę trzymać ten produkt poza zasięgiem dzieci i osób niepełnosprawnych. Dzieci i osoby niepełnosprawne powinny używać tego produktu pod nadzorem opiekuna.
5. W przypadku nieprawidłowego działania należy natychmiast wyjąć wtyczkę z gniazdka i nie pozostawiać wadliwego produktu w stanie sprawnym.
6. Przed użyciem: Upewnij się, że źródło zasilania jest odpowiednie dla napięcia znamionowego produktu. Napięcie znamionowe znajduje się na etykiecie produktu. Produkt jest przeznaczony do zasilania 100-127 V AC lub 220-240 V AC i 50/60 Hz. Podłącz przewód zasilający między produktem a uziemionym gniazdkiem elektrycznym.
7. Należy używać jednofazowego, stałego, trójstykowego gniazdka z niezawodnym uziemieniem. Surowo zabrania się używania gniazdka mobilnego z elastycznym przewodem i dzielenia gniazdka z innymi urządzeniami elektrycznymi.
8. Podczas zgrzewania punktowego iskrzenie jest zjawiskiem normalnym. Podczas spawania należy nosić okulary i rękawice.
9. Proszę nie martwić się o oświetlenie w trybie flash. Zgrzewarka punktowa ma dużą moc i natychmiast rozładowuje wysoki prąd. Ponieważ ten moment trwa 20 ms, jest to normalne.
10. Gdy urządzenie nie jest używane, należy odłączyć zasilanie, aby zapewnić bezpieczeństwo.
11. Nie używaj tego produktu w środowisku mgły wodnej lub w środowisku łatwopalnym lub wybuchowym.
12. Trzymaj przewód zasilający z dala od źródeł ciepła.

Napię cie wojściowe	AC 110 V/220 V
Moc	2,8 kW (maksymalna chwilowa)
Czas 1 impulsu	0,5-5 ms (zmienna)
Czas 2 impulsów	1-10 ms (zmienny)

D. WPROWADZENIE DO SPAWANIA

1. Regulator ciśnienia zgrzewania

Aby zespawać grubszą grubość, obróć regulator

ciśnienia w kierunku zgodnym z ruchem wskazówek zegara. Proszę

obróć regulator w kierunku przeciwnym do ruchu

wskazówek zegara, aby spawać cieńszą grubość. Należy przestrzegać

odparado na warunki atmosferyczne i niewielkie wymiary zgrzewania punktowego.

(Uwaga: Gdy regulator ciśnienia na maksimum lub minimum nie będzie spawany.

Proszę obrócić pokrętło w drugą stronę i

maszyna może znowu pracować.)

Proszę o odniesienie do

wyreguluj regulator

nacisku zgrzewania

Grubość\Rodzaje	Taśma z czystego niklu	Taśma niklowana
0,05 mm	200~220g	250~280g
0,1 mm	250~300g	320~350g
0,05 mm	320~350g	350~400g

2. Zamontuj kołki spawalnicze

Zanim

Po

1. Za pomocą klucza sześciokątnego odkręć śrubę.
2. Kołki spawalnicze przechodzą od dołu przez otwór.
3. Dostosuj długość. Do dokręcenia śrub użyj klucza sześciokątnego.
4. Można go zainstalować według własnego uznania. Ale proszę, nie pozwól, aby 2 kołki spawalnicze zetknęły się.

3. Operacja spawania

Naciśnij mocno i podnieś

Skoprzone

1. W zależności od grubości materiału spawalniczego ustawić prąd i impuls.
2. Kołki zgrzewające mocno dociskają do powierzchni zgrzewającej i podnoszą ramię zgrzewające.

4. Przełącznik pedałowy

Podłącz przełącznik pedałowy do panelu. Oryginalna

funkcja sterowania spawaniem jest przenoszona na przełącznik pedałowy w celu sterowania.

Celując w miejsce spawania, podnieś ramię spawałnicze, a następnie ustaw przełącznik pedałowy, aby rozpocząć spawanie.

E. Uwaga w użyciu

Korzystanie z powiadomienia.

1. Aby uzyskać dobry efekt spawania, nie używaj aktywnego gniazda, należy używać gniazdka ściennego, aby zapewnić stabilne zasilanie.
2. Proszę umieścić zgrzewarkę punktową w wentylowanym pomieszczeniu, aby mogła służyć jako maszyna rozpraszająca ciepło.
3. Dostosuj odpowiednie ciśnienie spawania.
4. Proszę zwrócić uwagę na osiągnięcie ustawionej temperatury wewnętrznej zgrzewarki punktowej, byłby chroniony i przestałby działać do czasu ochłodzenia się temperatury.
5. Podczas spawania o grubości powyżej 0,15 mm należy zrobić sobie przerwę, aby uniknąć przegrzania.
6. Aby uzyskać dobre miejsce spawania, należy utrzymywać w czystości powierzchnię, kołków spawalniczych.

Konserwacja sworzni spawalniczych

1. Aby uzyskać dobry efekt spawania, nie używaj aktywnego gniazda, należy używać gniazdka ściennego, aby zapewnić stabilne zasilanie.
2. Proszę umieścić zgrzewarkę punktową w wentylowanym pomieszczeniu, aby mogła służyć jako maszyna rozpraszająca ciepło.
3. Dostosuj odpowiednie ciśnienie spawania,
4. Proszę zwrócić uwagę na osiągnięcie ustawionej temperatury wewnątrz zgrzewarki punktowej. Gdy temperatura zostanie osiągnięta, urządzenie jest chronione i przestaje działać do czasu ochłodzenia.
5. Podczas spawania materiałów o grubości powyżej 0,15 mm należy robić przerwy, aby uniknąć przegrzania.
6. Aby uzyskać dobre miejsce spawania, należy utrzymywać w czystości powierzchnię kołków spawalniczych.

Naprawa prostej usterki

WadaZjawiska	Leczenie
Maszyna niedziała	Sprawdź moc i ubezpieczenie za maszyną.
Zły efektspawania	Sprawdź zasilanie, jeśli jest mniejsze niż 110/220 V i czy gniazdko jest podłączone.
Słabe spawanie	Sprawdź pozycję spawania, igły i obserwuj igłę spawalniczą, jeśli jest utlenlona: Wyreguluj igłę spawalniczą.
Chroniony GFCI	Jeśli używasz urządzenia po raz pierwszy, wymień inny obwód zasilania lub zmień GFCI 40A ~ 63A.

INSTRUKCJE BEZPIECZEŃSTWA

- Cała zawartość tego produktu ma związek z bezpieczeństwem. Użytkownicy muszą ich przestrzegać. Niezastosowanie się do instrukcji może być niebezpieczne.

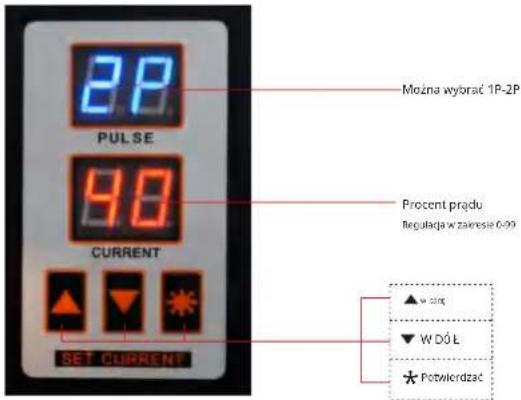

WPROWADZENIE DO PANELU C

Operacja

1. Przed zamontowaniem kołków spawalniczych wyłącz urządzenie.
2. Włóż przewód zasilający do gniazdka ściennego. Włącz wyłącznik zasilania.
3. Ustawianie „Prądu” i „Impulsu”. Naciśnij „*”, aby wybrać i potwierdzić.

(1) Drugi rząd pierwszej i drugiej cyfry pokazuje natężenie prądu. Naciśnij "★", zacznie migać pierwsza cyfra, co oznacza, że parametr można regulować za pomocą „W GÓRĘ” i „W DÓŁ”. Naciśnij * ponownie, aby potwierdzić. (2) Druga cyfra będzie migać, co oznacza, że parametr można regulować za pomocą „W GÓRĘ” i „W DÓŁ”. Naciśnij „*” ponownie, aby potwierdzić. (3) P2 lub P1 będą migać. Wybierz P2 lub P1 za pomocą „W GÓRĘ” i „W DÓŁ”, aby ustawić impuls. P2 oznacza spawanie raz na 2 razy. P1 oznacza spawanie raz na 1 raz. (4) Naciśnij ponownie „*”, aby potwierdzić. Zgrzewarka punktowa może spawać, gdy cyfra nie miga. (5) Aby spawać o grubości większej niż 0,1 mm, należy ustawić większą moc prądu. (6) Tabela prądu i czasu impulsu dla ustawienia liczby i ustawienia pokrętła.
