MANUALE UTENTE 737G Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PUNTO SU

MODELLO:737G

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continulamo a impegnarci per fornirti strumenti a prezzi competitivi. "Risparmia metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquisto di determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto.

Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte. responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota:

questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore è collegato.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Packing list

Macchina x1sei

interulture a podale x1 p7

Proverse le clip

Pemi di soldstura x2 pela

Chloro esagonae x1p2x1 p2

Fusible x2pz

Apospecchio x102

Campione di niche 60 pezz

Manuel x1

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

CORRETTO SMALTIMENTOCuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP. DEL

REGNO UNITO

REP.CK

Gruppo Pooledas Ltd

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il lunzienamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interlerenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevula, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

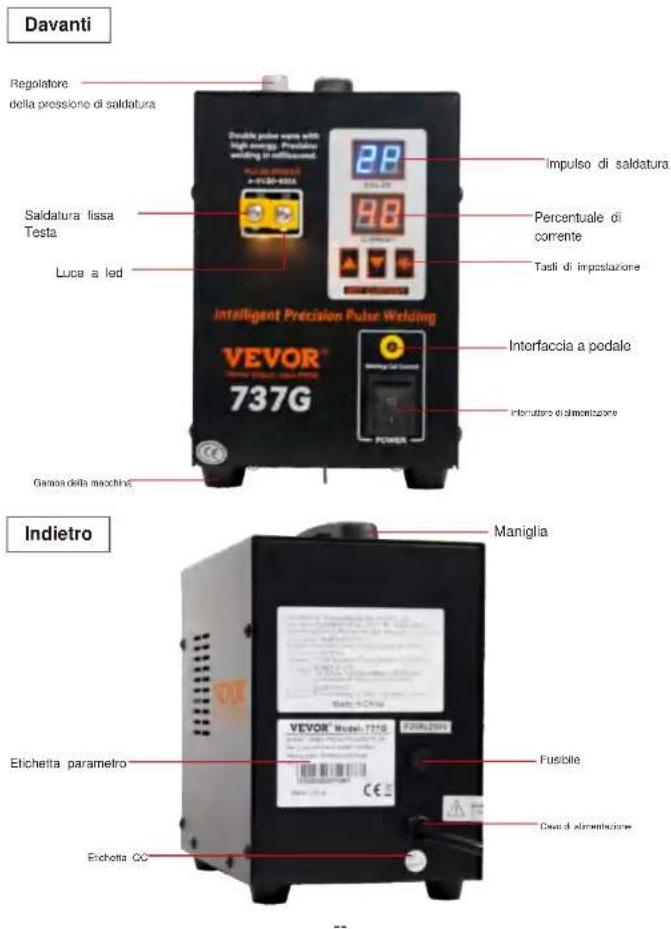

A.MOSTRARE

B. INTRODUZIONE

La 737G è una saldatrice a punti di precisione progettata per migliorare

la saldatura di metalli sottili senza eccessivo accumulo di calore.

Parametro

A. Parte saldata

1. Tensione in ingresso: CA 110 V/220 V. Controllare la tensione adatta della macchina da utilizzare
2. Corrente primaria: 2 A-15 A Corrente di saldatura: 50 A-800 A

La larghezza di 1 impulso: 0,5-5 ms (variabile)

La larghezza di 2 impulsi: 1-10 ms (variabile)

B. Peso netto: 4,3 kg
C. Dimensioni: 140x245x200 mm
D. Spessore della saldatura: 0,05\~0,15 mm (1 impulso: 0,05\~0,12 mm;

2 impulsi: 0,12\~0,15 mm)

E. Ciclo di lavoro: meno di 20 volte in 1 minuto per saldatura intermittente

Riepilogo

1. Utilizzare il microchip per controllare la corrente di precisione per saldare con precisione.
2. È possibile selezionare un'ampia gamma di correnti di selezione (1/2 impulso).

rendi il tuo lavoro più comodo, sicuro ed efficiente.

1. Controllato dal microcomputer.

2. La potenza di saldatura può essere impostata e visualizzata sul pannello LED

3. È adatto per saldare il pacco batteria di ricarica, l'hardware dei cavi delle celle a bottone elaborare, ecc.

Campo di applicazione

1. Saldatura di diversi tipi di cavi della batteria ricaricabile.
2. Assemblaggio e saldatura di batterie al litio e alimentazione mobile.
3. Riparazione dei pacchi batteria.
4. Saldatura di lamine e fili di piombo di parti hardware.

- Gli avvisi di sicurezza contenuti in questo articolo riguardano principalmente l'uso corretto di questo prodotto. Le precauzioni spiegano il pericolo, il grado di danno e le possibili questioni. L'uso illegale può danneggiare beni, proprietà e addrittura mettere a rischio la vostra sicurezza personale.

1. Prima di utilizzare la saldatrice a punti, leggere attentamente questo manuale e conservarlo correttamente per un uso futuro
2. Non utilizzare altri accessori senza il permesso del produttore. non modificare la saldatrice e non smontarla né ripararla personale di manutenzione non professionale, altrimenti potrebbero verificarsi incendi, scosse elettriche e lesioni.
3. Si prega di verificare se il prodotto è danneggiato dopo il disimballaggio, verificare se gli accessori sono sicuri e prestare attenzione a verificare che la spina e il cavo di alimentazione siano intatti per evitare il rischio di scosse elettriche.
4. Si prega di tenere questo prodotto fuori dalla portata dei bambini o delle persone incapaci. I bambini e le persone incapaci dovrebbero utilizzare questo prodotto sotto la supervisione di un tutore.
5. In caso di malfunzionamento, rimuovere immediatamente la spina di alimentazione e non farlo lasciare il prodotto difettoso funzionante.
6. Prima dell'uso: assicurarsi che la fonte di alimentazione sia adeguata alla tensione nominale del prodotto. La tensione nominale è riportata sull'elichetta del prodotto. Il prodotto utilizza 100-127 V CA o 220-240 V CA e 50/60 HZ. Collegare il cavo di alimentazione tra prodotto e una presa CA con messa a terra.
7. È necessario utilizzare una presa fissa monofase a tre stadi con una messa a terra affidabile. È severamente vietato utilizzare una presa mobile con cavo flessibile e condividere una presa con altri apparecchi elettrici.
8. È normale che si producano scintille durante la saldatura a punti. Si prega di indossare occhiali e guanti durante il processo di saldatura.
9. Si prega di non preoccuparsi dell'illuminazione del flash. La saldatrice a punti è ad alta potenza macchina e scarica istantaneamente corrente elevata. Perché questo momento è tra 20 ms ed è normale.
10. Quando non in uso, l'alimentazione deve essere interrotta per garantire la sicurezza.
11. Non utilizzare questo prodotto in un ambiente con nebbia d'acqua o in un ambiente infiammabile o esplosivo.
12. Tenere il cavo di alimentazione lontano da fonti di calore.

Tensione di ingresso	CA 110 V/220 V
Energia	2,8KW (massimo istantaneo)
Tempo di 1 impulso	0,5-5 ms (variable)
Tempo di 2 impulsi	1-10 ms (variable)

D. INTRODUZIONE ALLA SALDATURA

VOUTAGE MEDRDIN BRESERANCE Down Ub 5008~1008 MnW 11.1

1. Regolatore della pressione di saldatura

Si prega di alzare il regolatore di pressione in senso orario per saldare spessori più spessi. Per favore

abbassare il regolatore in senso antiorario per saldare spessori più sottili. Si prega di osservare le

solidità del punto di saldatura e dimensioni ridotte.

(Avviso: quando il regolatore di pressione al massimo o al minimo non sarà saldato.

Si prega di girare la manopola sull'altro lato e il

la macchina può funzionare di nuovo.)

Si prega di fare riferimento a

regolare il regolatore

della pressione di saldatura

Spessore\Tipi di	Striscia di nichel puro	Striscia nichelata
0,05 mm	200~220 g	250~280 g
0,1 mm	250~300 g	320~350 g
0,05 mm	320~350 g	350~400 g

2. Installare i perni di saldatura

Prima

Dopo

1. Utilizzare una chiave esagonale per allentare la vite
2. I perni di saldatura passano dal basso il buco.
3. Regolare la lunghezza. Utilizzare una chiave esagonale per serrare le viti.
4. Può essere installato come desideri. Ma per favore non lasciare che 2 pemi di saldatura entrino in contatto.

3. Operazione di saldatura

Premi lorte e spring verso l'alto
Finito

1.A seconda dello spessore del materiale di saldatura, impostare la corrente e l'impulso.
2. I pemi di saldatura premono saldamente sulla superficie di saldatura e spingono verso l'alto il braccio di saldatura.

4.Interruttore a pedale

Si prega di collegare l'interruttore a pedale al pannello.

La funzione di controllo della saldatura originale viene trasferita all'interruttore a pedale per il controllo.

Quando si mira al punto di saldatura, spingere verso l'alto il braccio di saldatura, quindi premere l'interruttore a pedale per saldare.

E. Attenzione all'uso

Utilizzo dell'avviso

1. Per ottenere un buon effetto di saldatura, non utilizzare la presa attiva e dovrebbe essere utilizzata la presa a muro per garantire un'alimentazione stabile.
2. Posizionare la saldatrice a punti in aree ventilate in cui conservare la macchina dissipazione di calore.

3.Si prega di regolare la pressione di saldatura adatta per la saldatura.

1. Si prega di notare quando si raggiunge la temperatura impostata all'interno della saldatrice a punti, sarebbe protetto e smetterebbe di funzionare fino al raffreddamento della temperatura.
2. Si prega di lasciare che la macchina faccia una pausa quando si salda con uno spessore superiore a 0,15 mm per evilare il suriscaldamento.
   6.Si prega di tenere pulita la superficie dei perni di saldatura per ottenere un buon punto di saldatura.

La manutenzione dei perni di saldatura

1. Per ottenere un buon effetto di saldatura, non utilizzare la presa attiva e dovreboe essere utilizzata la presa a muro per garantire un'alimentazione stabile.
2. Posizionare la saldatrice a punti in aree ventilate in cui conservare la macchina dissipazione di calore.
   3.Si prega di regolare la pressione di saldatura adatta per la saldatura.
3. Si prega di notare quando si raggiunge la temperatura impostata all'interno della saidatrice a punti, sarebbe protetto e smetterebbe di funzionare fino al raffreddamento della temperatura.
4. Si prega di lasciare che la macchina faccia una pausa quando si salda con uno spessore superiore a 0,15 mm per evitare il surtscalcamento.
   6.Si prega di tenere pulita la superficie del perni di saldatura per ottenere un buon punto di saldatura.

Riparazione di guasto semplice

Colpa Fenomeni	Trattamento
La macchina non funziona	Si prega di controllare l'alimentazione e l'assicurazione dietro la macchina.
Cattivo effetto di saldatura	Verificare che l'alimentazione sia inferiore a 110/220 V e che la presa sia collegata.
Saldatura scadente	Controllare la posizione della saldatura, dell'ago e osservare l'ago di saldatura se è ossidato. Regolare l'ago di saldatura.
Protetto da GFCI	Se si utilizza la macchina per la prima volta, sostituire un altro circuito di alimentazione o cambiare 40A-63A GFCI.

ISTRUZIONI DI SICUREZZA

- Tutti i contenuti di questo prodotto riguardano la sicurezza. Gli utenti devono rispettarli. La mancata osservanza delle istruzioni può essere pericolosa.

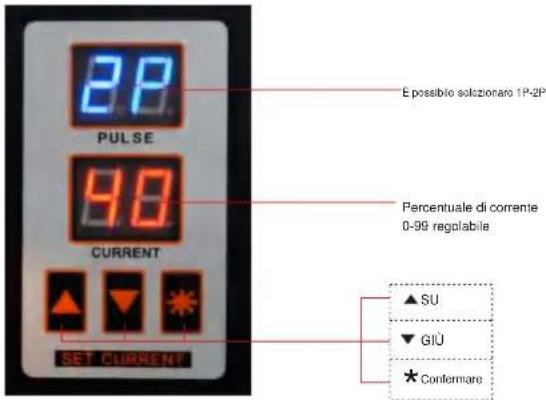

C.INTRODUZIONE AL PANNELLO

Operazione

1.Si prega di spegnere la macchina prima di installare i premi di saldatura.
2. inserire il cavo di alimentazione nella presa a muro. Accendere l'interruttore di alimentazione.
3. Impostazione "Corrente" "Impulso".Premere** per selezionare e confermare.

2P PULSE 90 CURRENT SET CURRENT E possibile solicitano IP-2P Percentuale di corrente 0-99 regolabile ▲ SU ▼ GIU * Conformare

(1) La seconda riga della prima e della seconda cifra mostra il volume della corrente. Premere

* , la prima cifra lampeggerà, ciò significa che il parametro può essere regolato tramite "SU"e"GIU"Premere nuovamente" per confermare.

(2) La seconda citra lampeggerà, ciò significa che il parametro può essere regolato tramite "UP" e GIÙ Premere nuovamente* per confermare.
(3) P2 o P1 lampeggeranno. Selezionare P2 o P1 tramite "SU" e "GIU" per impostare impulso.P2 significa saldare una volta ogni 2.

P1 significa saldare una volta in 1 volta.

(4) Premere nuòamente * per confermare. La saldatrice a punti può saldare quando la cifra non lampeggia.
(5) Impostare una potenza di corrente maggiore per saldare con spessore superiore a 0,1 mm
(6) La tabella della corrente e dell'ora dell'impulso per l'impostazione del numero e dell'impostazione della manopola.
