GEBRUIKSAANWIJZING 737G Vevor

We blijven ons inzetten om u gereedschap te bieden tegon een concurrerende prijs. 'Bespaar de helft, 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordligen slechts een schatting van de besparingen die u zou kunnen opleveren als u bepaalde gereedschappen bij ons koopt in vergelijking met de belangrijkste topmerken en belekent niet noodzakelijktenwijs dat het alle categorieën lools omvat die worden aangeboden door ons. U wordt er vriendelijk aan herinnerred om dit zorgvuldig te verifiëren wanneer u een bestelling bij ons plaats als je daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen aandachtig door

voordat u gaat werken. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen.

Vergeel ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij. die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor klasse B

digitaal apparaat overeenkomstig Deel 15 van de FCC-regols. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een wooninstallatie. Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie van radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wal kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Packing list

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handloiding zorgvuldig lozen.

CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese richtlijn 2012/19 EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. D geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

Adres:Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Britse REP

CK

REP

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China

FCC-informatie: LET OP:

Wijzigingen of aanpassingen die niet uildrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur

te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

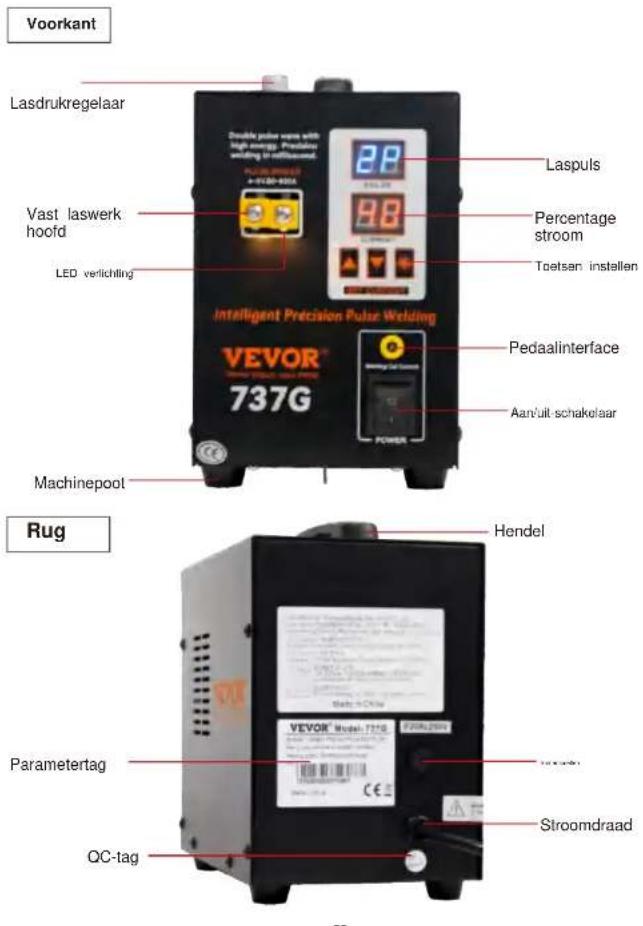

A. TONEN

Voorkant Lasdrukregelaar Vast laswerk hoofd LED verlichting Intelligent Precision Pulse Welding VEVOR® 737G Laspuls Percentage stroom Toetsan installen Pedaalinterface Aanuit-schakelaar Machinepool Rug Hendel Paramertag QC-tag Stroomdraad

B. INLEIDING

De 737G is een precisiepuntlasapparaat dat is ontworpen om te verbeteren het lassen van dunne metalen zonder overmatige warmteontwikkeling.

Parameter

A. Lasdeel

1. Ingangsspanning: AC 110V/220V Controleer de geschikte spanning van uw machine om te gebruiken
2. Primaire stroom: 2A-15A Lasstroom: 50A-800A De breedte van 1 pulstijd: 0,5-5 ms (variabel) De breedte van 2 pulstijd: 1-10 ms (variabel)

B. Nettogewicht: 4,3 kg
C. Grootte: 140x245x200mm
D. Lasdikte: 0,05 \~ 0,15 mm (1 puls: 0,05 \~ 0,12 mm; 2 puls: 0,12 \~ 0,15 mm)
E. Werkcyclus: minder dan 20 keer in 1 minuut voor intermitterend lassen

Samenvatting

1. Gebruik een microchip om de precisiestroom te regelen om nauwkeurig te lassen.
2. Er kan een breed scala aan selectiestroom (1/2 puls) worden geselecteerd Maak uw werk handiger, veiliger en efficiënter.
3. Gecontroleerd door een microcomputer.
4. Het lasvermogen kan worden ingesteld en weergegeven op het led-paneel
5. Het is geschikt voor het lassen van oplaadbatterijen, hardware voor knoopcelkabels verwerken, enz.

Toepassingsmogelijkheden

1. Lassen van verschillende soorten oplaadbare batterijdraad.
2. Lithiumbatterij en mobiele stroom assembleren en lassen.
3. Accu's repareren.
4. Lassen van loodplaten en draad van hardwareonderdelen.

- De veiligheidswaarschuwingen in dit artikel zijn voornamelijk bedoeld voor het juiste gebruik van dit product. De voorzorgsmaatregelen leggen het gevaar, de mate van schade en de mogelijke zaken uit. Illegale handelingen kunnen uw goederen, eigendommen en zelfs uw persoonlijke veiligheid in gevaar brengen.

1. Lees deze handleiding zorgvuldig door voordat u het puntlasapparaat gebruikt en bewaar deze goed voor toekomstig gebruik
2. Gebruik geen andere accessoires zonder toestemming van de fabrikant, Breng geen wijzigingen aan in de lasmachine en demonteer en repareer deze niet niet-professioneel onderhoudspersoneel, anders kunnen brand, elektrische schokken en lotselongevallen optreden.
3. Controleer of het product na het uitpakken beschadigd is, controleer of de accessoires veilig zijn en let erop dal de stekker en het netsnoer intact moeten zijn om het risico op een elektrische schok te voorkomen.

4. Bewaar dit product buiten het bereik van kinderen of gehandicapten. Kinderen en gehandicapten moeten dit product gebruiken onder toezicht van een voogd.

5. Haal bij een storing onmiddellijk de stekker uit het stopcontact en doe dat niet laat het defecte product in werkende staat achter.

6. Voor gebruik: Zorg ervoor dat uw stroombron geschikt is voor de spanning van het product. De spanning staat op het productlabel. Het product gebruikt 100-127Vac of 220-240Vac en 50/60 HZ. Sluit het netsnoer aan tussen de product en een geaard stopcontact.

7. Er moet een eenfasig vast drietraps stopcontact met betrouwbare aarding worden gebruikt. Het is ten strengste verboden om een mobiel stopcontact met flexibele draad te gebruiken en een stopcontact te delen met andere elektrische apparaten.

8. Het is normaal dat er tijdens het puntlassen vonken ontstaan. Draag tijdens het lasproces een bril en handschoenen.

9. Maak je geen zorgen over de vorlichting in de flits. De puntlasmachine heeft een hoog vermogen machine en hoge stroom onmiddellijk ontladen. Omdal dit moment is in 20 ms en het is normaal.

10. Wanneer het apparaat niet wordt gebruikt, moet de straamtoevoor worden uitgeschakeld om de veiligheid te garanderen.

11. Gebruik dit product niet in een watermistomgeving of in een ontvlambare of explosieve omgeving.

12.Houd het netsnoer uit de buurt van warmlebronnen.

Ingangsspanning	Wisselstmon 1:0V:220V
Stroom	2,8 kW (momenteel maximaal)
Tijd van 1 puls	0,5-5 ms (variabel)
Tijd van 2 pulsen	1-10 ms (variabel)

D. LASINTRODUCTIE

VOLNATE MERDINI BRESNARE Down Ub 500μm-100μF Mn Mex

1. Lasdrukregelaar

Draai de drukregelaar rechtsom om dikkere diktes te lassen

draai de regelaar tegen de klok in om een dunnere dikte te lassen. Houd rekening met de

lasplek, ongeacht de snelheid en het kleine formaat.

(Let op: Wanneer de drukregelaar op het maximum of minimum wordt niet gelast.

Draai de knop naar de andere kant en de

machine kan weer werken.)

Graag ter referentie pas de lasdrukregelaar aan

Dikte\Types van	Puur nikkelstrip Vermikkelde strip
0,05 mm	200~220g	250~280g
0,1 mm	250~300g	320~350g
0,05 mm	320~350g	350~400g

2.Installeer laspennen

Voor

Na

1. Gebruik een inbussleutel om de schroef los te maken.
2. Laspennen komen er van onderaf doorheen het gal.
3. Pas de lengte aan. Gebruik een inbussleutel om de schroeven vast te draaien.
   4.Het kan naar wens worden geïnstalleerd. Maar laat 2 laspinnen alstublieft niet met elkaar in contact komen.

3. Lassen

Druk stevig aan en duw amhang

Algerond

1. Afhankelijk van de dikte van het lasmateriaal, stroom en puls instellen.
2. De laspennen drukken stevig op het lasoppervlak en duwen de lasarm omhoog.

4. Pedaalschakelaar

Sluit de pedaalschakelaar aan op het paneel. De

originele lasbesturingsfunctie wordt overgebracht naar de pedaalschakelaar om te bedienen.

Wanneer u op de lasplek richt en de lasarm omhoog duwt, drukt u vervolgens op de pedaalschakelaar om te lassen.

OPMERKING:

1. puntlassen moet worden ingedrukt.
2. De oxidatie van de lasnaald moet worden gepolijst en de twee moeten worden gelast naalden moeten waterpas worden gehouden.

E. Aandacht voor gebruik

Kennisgeving gebruiken

1. Om een goed laseffect te verkrijgen, gebruik dan niet de actieve socket, en moet het slopcontact worden gebruikt om een stabiele stroomvoorziening le garanderen.

2. Plaats de puntlasmachine in de geventleerde ruimtes waar u de machine kunt bewaren warmteafvoer.

3. Pas de geschikte lasdruk voor het lassen aan.

4. Let op bij het bereiken van de insteltemperatuur in de puntlasmachine, het zou worden beschermd en sloppen met werken totdat de temperatuur is afgekoeld.

5. Laat de machine een pauze nemen bij het lassen van meer dan 0,15 mm dikte om oververhiting te voorkomen.
6. Houd het oppervlak van de laspennen schoon om een goede lasplek te verkrijgen.

Het onderhoud van laspinnen

1. Om een goed lasellect te verkrijgen, gebruik dan niet de actieve socket, en
   moet het stopcontact worden gebruikt om een stabiele stroomvoorziening te garanderen.
2. Plaats de puntlasmachine in de geventileerde ruimtes waar u de machine kunt bewaren warmtealvoer.
3. Pas de geschikte lasdruk voor het lassen aan.
4. Let op bij het bereiken van de insteltemperatuur in de puntlasmachine,
   het zou worden beschermd en stoppen met werken totdat de temperatuur is afgekoeld.
5. Laat de machine een pauze nemen bij het lassen van meer dan 0,15 mm dikte
   om oververhiting te voornomen.
6. Houd het oppervlak van de laspennen schoon om een goede lasplek te verknijgen.

Reparatie van eenvoudig defect

Schuld Fenomenen	Behandeling
De machine draait niet	Controleer de stroomvoorziening en de verzekering achter de machine.
Slecht lasefect	Controleer of de stroomvoorziening lager is dan 110/220V en of het stopcontact is aangesloten.
Slecht laswerk	Controleer de positie van het lassen, de naald en observer de lasnaald als deze geoxideerd is. Pas de lasnaald aan.
GFCI-beveiligd	Als u de machine voor de eerste keer gebruikt, vervang dan een ander voedingscircuit of wijzig de aardlekschakelaar van 40A-63A.

VEILIGHEIDSINSTRUCTIES

- Alle inhoud van dit product heeft betrekking op de veiligheid. Gebruikers moeten zich hieraan houden. Het kan gevaarlijk zijn als u het apparaat niet in overeenstemming met de instructies gebruikt.

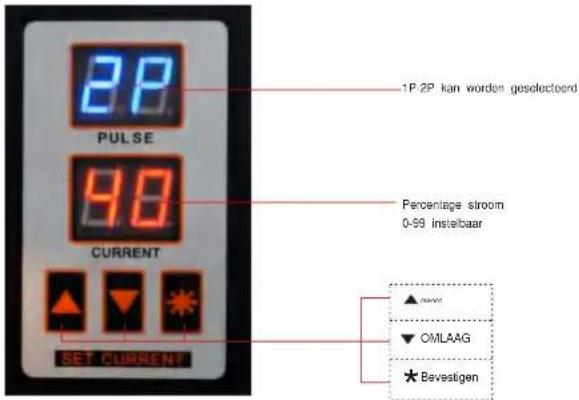

C. PANEEL INLEIDING

Operatie

1. Schakel de machine uit voordal u de laspinnen installeert.

2. Steek het netsnoer in het stopcontact. Zet de aan/uit-schakelaar aan.

3. Instellen van "Current" "Pulse". Druk op "" om te selecteren en te bevestigen.

1P 2P kan worden geselectoerd PULSE 90 CURRENT SET CURRENT Percentage stroom 0-99 instelbaar ▲ CMAAG ▼ OMLAAG ★ Bevestigen

(1) De tweede rij van het eerste en tweede cijfer toont het stroomvolume. Druk op
^* , het eerste cijfer knippert, wat betekent dat de parameter kan worden aangepast via
"UP" en "DOWN" Druk nogma* op " " om te bevestigen.
(2) Het tweede cijfer knippert, wat betekent dat de parameter kan worden aangepast via "UP" en "DOWN" Druk nogmaas op " " om te bevestigen.
(3) P2 of P1 knippert. Selecteer P2 of P1 via "UP" en "DOWN" om de instelling in te stellen pulse.P2 betekent 1 keer in de 2 keer lassen.
P1 betekent een keer in 1 keer lassen.
(4) Druk noglaals op * om te bevestigen. De puntlasmachine kan lassen als het cijfer niet knippert.
(5) Stel een groter stroomvermogen in om dikker dan 0,1 mm te lassen
(6) De tabel met de huidige en tijd van de puls voor nummerinstelling en knopinstelling.
