801D - Poste à souder Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	801D
Type de produit	Poste à souder par points à condensateur
Alimentation	Adaptateur secteur 100-240 V CA
Temps de charge	Environ 20 minutes
Tension de fonctionnement	5,2 à 5,8 V
Puissance de soudage maximale	14,5 kW
Modes de soudage	MT (pédale) et AT (automatique)
Affichage	Écran LED (tension, courant, paramètres)
Capacité des condensateurs	Super condensateurs longue durée
Matériaux soudables	Nickel, acier inoxydable, fer, laiton, titane, molybdène, etc.
Épaisseurs recommandées (nickel pur)	0,1 à 0,3 mm
Pression de soudage	Réglable de 600 à 1200 g
Dimensions (approx.)	220 x 180 x 120 mm
Poids (approx.)	2,0 kg
Contenu du colis	Soudeuse, bras de soudage 73SA, stylo mobile 73B, pédale, clés, adaptateur, manuel
Sécurité	Dispositif de décharge de sécurité intégré
Entretien	Nettoyer les pointes de soudage régulièrement, éviter l'oxydation
Garantie	Certificat de garantie électronique (voir site Vevor)
Conformité	FCC Partie 15, directive DEEE (2012/19/CE)

FOIRE AUX QUESTIONS - 801D Vevor

Que signifie le code d'erreur E01 ?

Le code E01 indique que les broches de soudage sont en court-circuit ou en contact. Séparez les broches et retirez l'oxydation à l'aide d'une brosse métallique.

Comment passer du mode MT au mode AT ?

Appuyez sur le bouton d'alimentation et utilisez les touches ▲/▼ pour changer le mode. Le mode MT est commandé par pédale, le mode AT est automatique.

Quel type de batterie puis-je souder avec ce poste ?

Cet appareil peut souder des batteries lithium-ion, lithium fer phosphate, Ni-MH, polymère, ainsi que des batteries pour vélos électriques, outils électriques, etc.

Comment régler la pression des aiguilles de soudage ?

Tournez le bouton de réglage de pression dans la plage de 270°. La pression minimale est d'environ 600 g, la maximale d'environ 1200 g.

Pourquoi mon soudeur affiche-t-il E02 ?

Le code E02 indique que les broches sont en contact permanent ou que la pédale est enfoncée en continu. Vérifiez que les broches sont séparées et que la pédale est relâchée.

Quelle est la procédure de décharge de sécurité ?

Débranchez l'alimentation et la pédale, puis placez la machine à l'envers. Le voyant rouge s'allume et la décharge des condensateurs prend environ 20 à 24 heures.

Comment nettoyer les pointes de soudage ?

Utilisez une brosse métallique ou du papier de verre fin pour enlever l'oxydation. Maintenez les pointes propres pour assurer une bonne conductivité.

Puis-je souder de l'acier inoxydable ?

Oui, cet appareil peut souder l'acier inoxydable, le nickel, le fer, le laiton, le titane et le molybdène.

Quelle est la tension minimale requise pour souder ?

La tension de fonctionnement doit être comprise entre 5,2 et 5,8 V. Si elle est inférieure à 5,2 V, rechargez la machine.

Que faire si les points de soudure sont faibles ?

Vérifiez la tension (doit être >5,2 V), utilisez l'adaptateur Vevor fourni, ajustez la pression des aiguilles et augmentez l'énergie de soudage via les boutons de réglage.

MODE D'EMPLOI 801D Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

PLACE SUR

MODÈLE : 801D

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Assistance technique et certificat de garantie électronique : www.vevor.com/support

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux principales

marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par

nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique

Ceci est l'instruction originale. Veuillez lire attentivement toutes les instructions du manuel avant de faire fonctionner l'appareil. VEVOR se réserve une interprétation claire de notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous pardonner si nous ne vous informons plus en cas de mises à jour technologiques ou logicielles sur notre produit.

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

AVERTISSEMENT : changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce produit génère, utilise et peut rayonner de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Largement utilisé dans la construction et l'entretien des batteries et le soudage des métaux courants ;

1. Soudage et entretien rapides des batteries au lithium fer phosphate ou des batteries au lithium ternaire pour vélo électrique, planeur, voiture pivotante, outil électrique, appareil ménager, robot, etc.
2. Soudage rapide de la batterie Ni-MH (batterie nickel-hydrure métallique).
3. Soudage et entretien rapides de petites batteries pour l'alimentation mobile, lampe de poche, etc.
4. Soudage rapide des batteries polymères pour modèle d'avion, écouteurs Bluetooth, téléphone portable, ordinateur portable, enregistreur de données automobile, moniteur de pression des pneus Bluetooth, etc.
5. Soudage rapide du circuit imprimé, de la bande de connexion de la batterie (nickel/plaque de nickel), des composants électroniques, des pièces de quincaillerie, des fils de connexion, etc.
6. Convient au nickel, à l'acier inoxydable, au fer, au laiton, au titane, au molybdène, etc.

Liste de colisage

Adaptateur sœur x 1 pièce

Style de soudage 73B × 1 pièce

Bras de soudage (738A) x 1 pièce

Goupilles à souder 735A x 2 pains

Goupilles de soudage 738 x 1 pièce

Soda x 1 pièce

Lumière pour 18650 x 1 pièce

Clé de réglage de la pression x1 pc

Tournevis cruciforme x1 pièce

Tournevis à tête plate x1 pièce

Manuel x1 pièce

La longueur des broches la plus courte est de 3 mm. La longueur des broches la plus longue est de 7 mm.

Aiguille de soudage détachable, équilibre d'aiguille de soudage réglable

Ajuster l'état horizontal des broches de soudage

1. Tournez la clé hexagonale dans le sens inverse des aiguilles d'une montre pour desserrer la vis. Ensuite, insérez ou dévissez les broches de soudure.
2. Tournez la clé hexagonale dans le sens des aiguilles d'une montre pour serrer la vis et verrouiller les broches de soudage pour la fixation.

Voyant de travail de soudage par points en temps réel bicolore

Voyant bleu

Voyant rouge de travail

Après avoir connecté la machine à souder par points, un voyant rouge/bleu s'affichera, indiquant que la connexion est normale :

Les voyants de marche s'allumeront tous les deux, ce qui est un phénomène normal.

Lorsque la position totale de l'électrode négative du dispositif de connexion du fil de cuivre est différente.

Le voyant s'allume en rouge et le voyant s'éteint lorsqu'il y a une sortie de courant de soudage.

Précautions pour les opérations de soudage par points

1. Les broches de soudage du style de soudage par points doivent être pressées fermement sur la pièce à souder en même temps, sinon des points de soudage inégaux peuvent se produire.
2. En fonction de l'épaisseur des soudures, différentes pressions de soudage peuvent être appliquées. (Si la pression est trop légère, de fausses soudures peuvent apparaître dans les soudures. À l'inverse, si la pression est trop élevée, cela peut entraîner un soudage par points indésirable.) En début de soudage, il est recommandé de choisir d'abord le mode MT. Après avoir maîtrisé la force, le mode de soudage par points par induction automatique AT peut être sélectionné, ce qui convient à un fonctionnement efficace.
3. Lors du soudage par points, veillez à ne pas toucher les deux aiguilles de soudage ensemble. Sinon, un court-circuit pourrait se produire et la machine pourrait être endommagée.

Types d'erreurs	Problèmes	Solutions
Panneau d'affichage "E01"	Les broches de soudage sontées en clos contact les uns avec les autres ?	Gardez les broches de soudage séparées et gardez le cuivre du stylo de soudage. fils séparés
	Oxydation des broches de soudure	Utiliser un broyeur pour retirer l'indicateur d'oxydation
Panneau d'affichage "E02"	Les broches de soudure sontées en contact les uns avec les autres ? Pour que ce soit toujours à l'état de sortie.	En mode AT, gardez les broches de soudage et les câbles en cuivre du stylo de soudage séparés.
	L'interrupteur à pédale est toujours à l'état fermé.	Vérifiez et relschez l'interrupteur à pédale, en gardant l'interrupteur allumé.
Points faibles	La tension est-elle intérieure à 5,2 V ?	Chargez la machine entre 5,2 ~ 5,8 volts ou plus
Pas de dégagement d'énergie , c'est l'adaptateur de VEVOR ? Utilisez l'adaptateur VEVOR

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETESTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

REPRESENTANT

DU ROYALWE-UNI

Groupe Pooledas Ltd

Unité 5 Maison Albert Edward, Les Pavillons Preston, Royaume-Uni

CK REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Allemagne

Fabriqué en Chine

Caractéristiques du produit

1. Comparée à la machine de soudage par points AC traditionnelle, la nouvelle conception de la soudeuse par points à stockage d'énergie à condensateur 801D n'interfère pas avec le circuit électrique, éliminant les problèmes de déclenchement.
2. Le 801D adopte la dernière technologie de soudage par impulsions à collecte d'énergie. Il offre une grande puissance de soudage, des points de soudure nets et élégants, garantissant un résultat de soudage fiable.
3. La puissance de soudage maximale de la machine peut atteindre 14,5 kW, répondant aux besoins de soudage des grandes batteries.
4. La puissance de soudage peut être facilement ajustée à l'aide de deux boutons en fonction de l'épaisseur des pièces à souder. L'écran LED affiche les paramètres de soudage.
5. La machine est équipée de deux supercondensateurs offrant une longue durée de vie et une grande capacité, garantissant une faible consommation d'énergie et un soudage à haut rendement. Les modes de soudage 'AT' (soudage automatique) et 'MT' (contrôle par pédale) vous aident à effectuer le travail de soudage facilement et efficacement.
6. Compatible avec le stylo de soudage mobile de la série 7.
7. Le boîtier compact en alliage d'aluminium dissipe efficacement la chaleur.
8. L'écran LED affiche la valeur de courant instantanée pendant le soudage.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

MT est le mode de déclenchement par pédale.

E01 est un indicateur de défaut de soudage par points.

Explication des symboles d'unités sur le panneau de commande.

KA : 1 kA équivaut à 1000 ampères, 0,8 kA = 800 A.

SW : signaux de soudage : millisecondes.

MT : méthode de soudage par commande à pédale.

AT : méthode de soudage automatique.

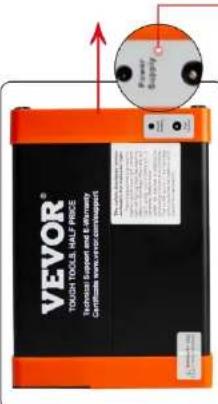

Fonctionnement du dispositif de décharge de sécurité intégré

Le dispositif de décharge de sécurité active le voyant

Débranchez l'alimentation électrique et la ligne de commande au pied. Placez l'écran de la machine à souder par points à l'envers comme indiqué sur la figure. L'interrupteur de position interne de la machine sera automatiquement fermé. À ce moment, le voyant rouge à côté du port d'entrée d'alimentation de l'adaptateur s'allumera et le dispositif de décharge de sécurité intégré se déclenchera pour décharger la puissance stockée de la machine à souder par points. Il faut environ 20 à 24 heures entre la pleine énergie du condensateur et la décharge à zéro. Lorsque la décharge est presque terminée, le voyant s'éteint.

Note :

1. Lorsque la machine à souder par points bouge ou tremble, il y aura un léger son anormal à l'intérieur. C'est le son du commutateur de position à l'intérieur du commutateur de décharge inversé de la machine à souder par points, ce qui est un phénomène normal.
2. Le dispositif de décharge intégré est un courant constant de 0,2 A. Le corps ne deviendra pas chaud sous cette décharge de courant, qui est une décharge sûre, soyez assuré.

Schéma d'installation de la tête de soudage contrôlée par poignée

Standard avec tête de soudage vers le bas 73SA

Le soudage par points est très solide

Améliorer la qualité et l'efficacité du soudage

La distance entre l'aiguille à souder et la batterie est de 4 à 9 mm.

1. Insérez la tête de soudage dans la prise correspondante.

1. Serrez les vis. (Gardez les fils de cuivre séparés)

4. Fermez le couvercle.

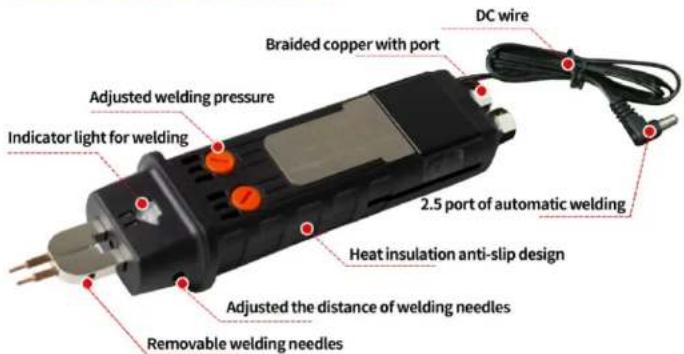

Mode d'emploi du stylo de soudage par points mobile 73B

Présentation du stylo de soudage par points

Guide d'opération de réglage

Le bouton pour régler la pression de l'aiguille à souder.

Max. la pression est d'environ 1200g. Min. la pression est d'environ 600g.

Convient pour souder des feuilles de nickel de 0,3 mm.

Convient pour souder des feuilles de nickel de 0,1 mm.

La pression de l'aiguille de soudage doit être constante afin d'éviter d'affecter l'effet de soudage par points avec un poids lourd et un poids léger.

Remarque : la plage de réglage du bouton de pression est comprise entre 270°. Si elle dépasse la plage, elle sera limitée et ne pourra pas être ajustée. S'il dépasse la plage et est ajusté avec force, il causera des dommages au système de pression. Veuillez l'ajuster soigneusement.

Réglage du pas des broches de soudage

Appuyez sur la tête des broches de soudage jusqu'à la position du trou fixée par la vis.

Desserrez les deux vis du siège de serrage des broches de soudage.

Réglage des vis de pas des broches sur les côtés gauche et droit des broches de soudure.

Ajustez au pas approprié des broches et serrez la grande vis.

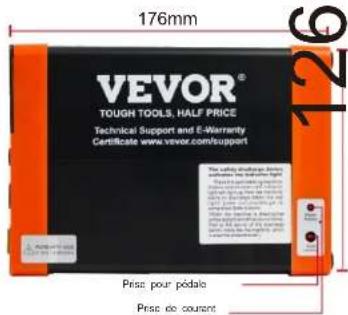

Diagramme du produit

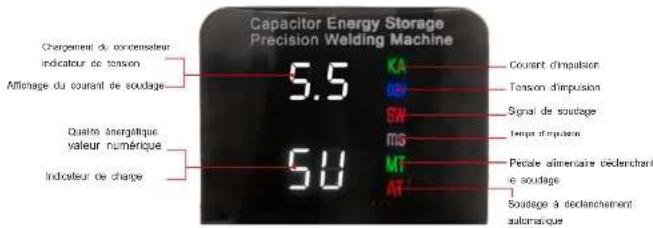

Croquis du panneau de commande MEP

Le courant de soudage de sortie est de 0,8 kA. Le voyant s'allumera instantanément pendant le soudage.

Cela signifie que la libération d'énergie est de (25 t). La qualité d'énergie de libération pour le mode AT peut être ajustée de 00 à 99.

-

1. Définir la qualité énergétique — pour personnaliser la qualité énergétique, vous devez appuyer sur le bouton d'alimentation lorsque la machine est allumée. Le numéro actuel clignotera. Vous pouvez régler le numéro via les boutons ▲ /

5. Appuyez sur l'alimentation et sur les boutons « x » pour changer de place ou de mode de soudage, tel que ATMT changer.

1. Lorsque la machine n'est pas en cours d'utilisation, veuillez appuyer et maintenir le bouton d'alimentation pendant 2 secondes et débrancher l'adaptateur secteur de la prise murale.
2. Temps de charge

Modèle	801D
Temps de charge	20 min

1. Tableau de référence de l'épaisseur du soudage par points

Épaisseur	0,1 mm 0,12 mm 0,15 mm 0,2 mm				0,3 mm
Nickel pur	08-08	10-11t	12-15 tonnes	20-25 tonnes	83-76 tonnes
Acier nickelé		07-08h03-04h	10-12 tonnes	15-18t	63-92 tonnes

Veuillez choisir la qualité d'énergie et le courant d'impulsion appropriés en fonction des différents matériaux et épaisseurs des objets.

1. Étapes de fonctionnement

Mode MT : contrôle avec pédale (pratique pour le réglage des paramètres et le débogage du soudage pour obtenir le meilleur effet de soudage par points).

1. Choisissez le mode MT. 2. Installez la pédale.

1. Tenez le style à souder et appliquez une certaine pression sur la surface de l'objet (bande de nickel), simultanément. Relâchez l'énergie en contrôlant la pédale.

1. Vérifiez la fiabilité des points. Terminer la soudure par point.

Mode AT : soudage automatique (pas de commande par pédale, adapté au soudage d'un grand nombre de batteries pendant une longue période)

NOTE :

1. Le soudage par points doit être pressé.

1. L'oxydation de l'aiguille à souder doit être polie et les deux aiguilles à souder

doivent être maintenues au niveau.

1. Choisissez le mode AT

1. Tenez le style à souder et appliquez une certaine pression sur la surface de l'objet (bande d'ognickal) simultanément. Le soudage automatique commence après environ 20 ms.

1. Vérifiez la fiabilité des points. Terminez le soudage par points.

Machine principale et affichage de base

Mode d'installation :

Le dos du soudeur doit être inséré

dans la base verticalement.

Poste à souder avec bras de soudage

73SA positionné dans la base.

Scénario d'utilisation :

Fixez la soudeuse à la base pour éviter tout mouvement pendant le processus de soudage.

Paramètre de la tête de soudage (73SA)

Couple de poignée	950g	Angle de fonctionnement de la poignée	0-50°
Bras de soudageDistance de fonctionnement	15mm	Plage de réglage de la pression	1 ~ 9,5N
Énergie de soudage maximale	290J	Largeur du bras de soudage	44mm

REMARQUE : veillez à ne pas toucher les fils de cuivre ensemble pendant le soudage par points.

Introduction générale de la soudeuse par points 801D

sur l'alimentation de la source par point

port de connexion.

Branchez l'adaptateur sur une prise secteur

) Prise murale 100-240 volts pour

charger la machine.

Insérez le stylo de soudage mobile

et assurez-vous que la

connexion est solide.

L'alimentation à l'intérieur du condensateur est libérée pour un transport en toute sécurité avant de quitter l'usine. Lorsque vous recevez la machine, veuillez l'allumer, la charger pendant 20 à 30 minutes et attendre que la tension augmente entre 5,2 et 5,8 V avant de souder par points.

1. Introduction de l'affichage LED

1. Appuyez sur le bouton 🔒, tournez le bouton de la machine à souder.

1. Après la première mise sous tension

de la machine, la LED affiche « CH »

par intermittence et la valeur de

la tension en temps réel du

condensateur interne.

La soudeuse par points est

chargée.

Lorsque la tension est comprise entre

5,4 et 5,8 V, la machine est prête à l'emploi.

73SA électrode de soudage x 2 par

73B électrode de soudage x 1 par

Bas x1 st
