Merk	Vevor
Model	801D
Producttype	Puntlasapparaat met condensator
Voeding	Netadapter 100-240 V AC
Oplaadtijd	Ongeveer 20 minuten
Werkspanning	5,2 tot 5,8 V
Maximaal lasvermogen	14,5 kW
Lasmodi	MT (pedaal) en AT (automatisch)
Display	LED-scherm (spanning, stroom, parameters)
Condensatorcapaciteit	Supercondensatoren met lange levensduur
Lasbare materialen	Nikkel, roestvrij staal, ijzer, messing, titanium, molybdeen, enz.
Aanbevolen diktes (puur nikkel)	0,1 tot 0,3 mm
Lasdruk	Instelbaar van 600 tot 1200 g
Afmetingen (ca.)	220 x 180 x 120 mm
Gewicht (ca.)	2,0 kg
Inhoud van de verpakking	Lasapparaat, lasarm 73SA, mobiele pen 73B, pedaal, sleutels, adapter, handleiding
Veiligheid	Ingebouwd veiligheidsontladingsapparaat
Onderhoud	Maak de lastips regelmatig schoon, voorkom oxidatie
Garantie	Elektronisch garantiecertificaat (zie Vevor-website)
Conformiteit	FCC Deel 15, WEEE-richtlijn (2012/19/EG)

Veelgestelde vragen - 801D Vevor

Wat betekent de foutcode E01?

De code E01 geeft aan dat de laspennen kortgesloten zijn of contact maken. Scheid de pennen en verwijder oxidatie met een metalen borstel.

Hoe schakel ik van MT-modus naar AT-modus?

Druk op de aan/uit-knop en gebruik de ▲/▼ toetsen om van modus te wisselen. MT-modus wordt bediend met het pedaal, AT-modus is automatisch.

Welk type batterij kan ik met dit apparaat lassen?

Dit apparaat kan lithium-ion, lithium-ijzerfosfaat, Ni-MH, polymeer batterijen lassen, evenals batterijen voor elektrische fietsen, elektrisch gereedschap, enz.

Hoe stel ik de druk van de laspennen in?

Draai aan de drukregelknop binnen het bereik van 270°. De minimale druk is ongeveer 600 g, de maximale ongeveer 1200 g.

Waarom geeft mijn lasapparaat E02 weer?

De code E02 geeft aan dat de pennen permanent contact maken of dat het pedaal continu wordt ingedrukt. Controleer of de pennen gescheiden zijn en het pedaal is losgelaten.

Wat is de veiligheidsontladingsprocedure?

Koppel de voeding en het pedaal los, plaats de machine ondersteboven. Het rode lampje gaat branden en de ontlading van de condensatoren duurt ongeveer 20 tot 24 uur.

Hoe reinig ik de lastips?

Gebruik een metalen borstel of fijn schuurpapier om oxidatie te verwijderen. Houd de tips schoon voor een goede geleiding.

Kan ik roestvrij staal lassen?

Ja, dit apparaat kan roestvrij staal, nikkel, ijzer, messing, titanium en molybdeen lassen.

Wat is de minimale spanning die nodig is om te lassen?

De werkspanning moet tussen 5,2 en 5,8 V liggen. Als deze lager is dan 5,2 V, laad de machine dan op.

Wat te doen als de laspunten zwak zijn?

Controleer de spanning (moet >5,2 V zijn), gebruik de meegeleverde Vevor-adapter, pas de druk van de pennen aan en verhoog de lasenergie via de instelknoppen.

GEBRUIKSAANWIJZING 801D Vevor

We blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen opleveren als u bepaalde gereedschappen bij ons koopt in vergelijking met de belangrijkste merken en betekent niet noodzakelijkerwijs dat het alle categorieën tools omvat die worden aangeboden door ons. U wordt er vriendelijk aan herinnerd om dit zorgvuldig te overwegen wanneer u een bestelling bij ons plaatst, of u daadwerkelijk de helft bespaart in vergelijking met de grote merken.

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen aandachtig door

voordat u gaat werken. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen.

Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

FCC-Informatie: LET OP:

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor klasse B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een wooninstallatie. Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie van radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen: Heroriënteer of verplaats de ontvangstantenne.

• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Op grote schaal gebruikt bij het bouwen en onderhouden van accu's en bij het lassen van gewone metalen:

1. Snel lassen en onderhoud van lithium-ijzerfosfaat-batterijpakketten of ternaire lithiumbatterijpakketten voor elektrische fietsen, hoverboards, schommelauto's, elektrisch gereedschap, huishoudelijke apparaten, robots, enz.
2. Snel lassen van NiMH-batterijen (nikkel-metaalhydridebatterijen).
3. Snel lassen en onderhoud van kleine batterijpakketten voor mobiele stroomvoorziening, zaklampen, enz.
4. Snel lassen van polymeerbatterijen voor modelvliegtuigen, Bluetooth-oortelefoons, mobiele telefoons, laptops, autodatarecorders, Bluetooth-bandenspanningscontrole, enz.
5. Snel lassen van printplaten, batterijverbindingsstrips (vernikkeld / vernikkeld), elektronische componenten, hardwareonderdelen, aansluitdraden, enz.
6. Geschikt voor nikkel, roestvrij staal, ijzer, messing, titanium, molybdeen, enz.

Paklijst

Hoofdmachine x1 st

Voetpedaal x1 st

Armatuur voor 18650 x1 st

Kruiskopschroevendraaier x1 st

Platte schroevendraaier x1 st

Handleiding x1 st

De kortste pinnensteek is 3 mm. De langste pinnensteek is 7 mm.

Afneembare lasnaald/verstelbare lasnaaldbalans

Pas de horizontale stand van de laspennen aan

1. Draai de inbussleutel linksom om de schroef los te draaien. Vervolgens plaatst of schroeft u de laspennen los.
2. Draai de inbussleutel met de klok mee om de schroef vast te draaien en de laspennen te vergrendelen voor bevestiging.

Tweekleurig real-time indicatielampje voor puntlassen

Blauw indicatielampje

Rood werkindicatielampje

Na het aansluiten van het puntlasapparaat zal er een rond/blauw indicatielampje verschijnen, wat aangeeft dat de verbinding normaal is:

De aan/uit-indicatielampjes gaan beide branden, wat normaal is.

Wanneer de totale negatieve elektrodepositie van het koperdraadverbindingsapparaat anders is, gaat het indicatielampje rood/blauw branden en gaat het indicatielampje uit als er lasstroom wordt afgegeven.

Voorzorgsmaatregelen bij puntlassen

1. De laspennen van de puntlaspen moeten tegelijkertijd stevig op het laswerkstuk worden gedrukt, anders kunnen er ongelijkmatige laspunten ontstaan.
2. Afhankelijk van de dikte van de lasnaden kunnen verschillende lasdrukken worden toegepast. (Als de druk te licht is, kan dit ertoe leiden dat vals laswerk de lasnaden binnendringt. Omgekeerd, als de druk te hoog is, kan dit resulteren in onstabiel puntlassen.) Aan het begin van het lassen wordt aanbevolen om eerst de MT-voetmodus te kiezen. Nadat u de kracht onder de knie heeft, kan de automatische inductiepuntlasmodus AT worden geselecteerd, die geschikt is voor een efficiënte werking.
3. Zorg er bij het puntlassen voor dat u de twee lasnaalden niet met elkaar aanraakt. Anders kan er kortsluiting ontstaan en kan de machine beschadigd raken.

Fouttypen	Problemen	Oplossingen
Paneeldisplay "E01"	Zijn de laspennen erin?contact met elkaar?	Houd laspennen gescheiden en houdlaspen koperdraden gescheiden
	Oxidatie van laspennen	Gebruik een moion om te verwijperonhet oxidatiegemiddelde
Paneeldisplay "E02"	Maken de laspinnen contact met elkaar?Dat is het dusaltijd in de uitgangsstatus.	Houd in de AT-modus de laspennen ende koperen draden van de laspengescheiden
	De pedselschekbaar is altijd ingeschekeldin gesloten toestand.	Controller en schael de pedselscheklaarsepsmeur in bruit u de schroelser ingeschekeld bruit
Zwakke punten	Is de spanning lager dan 5,2 V?	Laad de machine tussendoor op5,2~5,8 volt of hoger
Geen energieafgifte is de adapter van VEVOR? Gebruik de VEVOR-adapter

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China

Producteigenschappen

1. Vergeleken met de traditionele AC-puntlasmachine, de nieuw ontworpen 801D-puntlasapparaat voor energieopslag met condensator heeft geen interferentie met het elektrische circuit en geen struikelproblemen meer.
2. De 801D maakt gebruik van de nieuwste energie-verzamelde pulslastechnologie, het heeft een groot lasvermogen, de lasplek is mooi en elegant en zorgt ervoor dat u een betrouwbaar laseffect krijgt.
3. Het maximale lasvermogen van de machine kan oplopen tot 14,5 kW, wat voldoet aan de behoeften voor lassen met grote batterijen.
4. Het lasvermogen kan gemakkelijk worden aangepast via twee knoppen, afhankelijk van de dikte van de lasobjecten, het LED-scherm geeft de lasparameters weer.
5. De machine is uitgerust met twee supercondensatoren die een lange levensduur en grote capaciteit hebben, waardoor een laag stroomverbruik en laswerk met hoge output worden gegarandeerd.
6. 'AT' (automatisch lassen) en 'MT' (voetpedaalbediening) zijn twee lasmodi die u helpen het laswerk eenvoudig en efficiënt af te ronden.
7. Compatibel met mobiele laspennen uit de 7-serie.
8. De compacte behuizing van aluminiumlegering kan de warmte effectief afvoeren.
9. Het LED-scherm geeft tijdens het lassen de momentane stroomwaarde weer.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.

CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese richtlijn 2012 EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

MT is de triggermodus voor het voetpedaal.

E01 is de foutindicator voor puntlassen.

Annotatie van eenheidssymbolen op het bedieningspaneel

KA: 1 KA is gelijk aan 1000 ampère, 0,8 KA = 800 A

DCV: gelijkspanning

SW: Lassignaal, ms: milliseconde

MT: Lasmethode met voetpedaalbediening

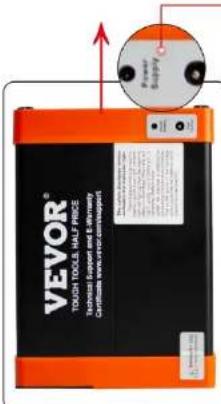

Bediening van ingebouwde veiligheidsontladingsinrichting

Het veiligheidsontladingsapparaat activeert het indicatielampje

Koppel de voeding en de voetpedaalkabel los

Plaats het display van de puntlasmachine ondersteboven zoals

weergegeven in de afbeelding), de interne positieschakelaar van de machine wordt automatisch gesloten. Op dit moment zal het rode indicatielampje naast de voedingsingang van de adapter oplichten en zal het ingebouwde veiligheidsontladingsapparaat beginnen om het opgeslagen vermogen van de puntlasmachine te ontladen. Het duurt ongeveer 20 tot 24 uur vanaf de volledige energie van de condensator tot de ontlading naar nul. Wanneer de ontlading bijna voltooid is, gaat het indicatielampje uit

Opmerking:

1. Wanneer de puntlasmachine beweegt of schudt, zal er binnenin een licht abnormaal geluid klinken. Dit is het geluid van de positieschakelaar in de omgekeerde ontladingsschakelaar van de puntlasmachine, wat een normaal verschijnsel is.
2. Het ingebouwde ontladingsapparaat heeft een constante stroom van 0,2 A modus en het lichaam zal niet heet worden onder deze huidige ontlading, wat een veilige ontlading is, wees gerust.

Installatieschema van met een handgreep bediende laskop

Standaard met 73SA neerwaartse laskop

√ Verbeter de laskwaliteit en efficiëntie

De afstand tussen de lasnaald en de batterij is 4-9 mm.

1. Steek de laskop in de bijbehorende aansluiting.

1. Verwijder het deksel.

1. Draai de schroeven vast. (Houd koperdraden gescheiden)

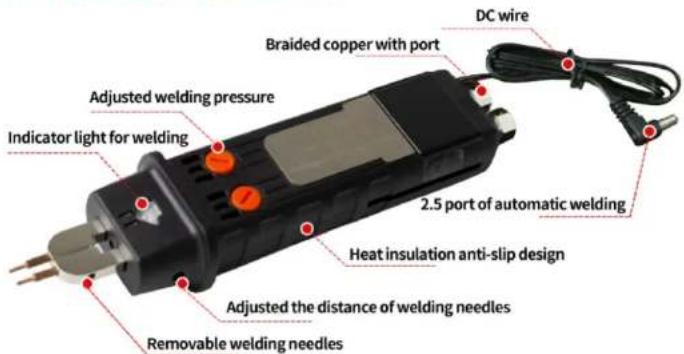

73B Bedieningsinstructies mobiele puntlaspen Maak kennis met de puntlaspen

Handleiding voor aanpassing

De knop voor het aanpassen van de druk van de lasnaald.

Max. druk is ongeveer 1200g. Min. druk is ongeveer 600g.

Geschikt voor net lassen van nikkelplaten van 0,3 mm.

Geschikt voor het lassen van nikkelplaten van 0,1 mm.

De lasnaalddruk moet consistent zijn; vermijd het puntlaseffect te beïnvloeden met één zware en één lichtgewicht.

Let op: Het instelbereik van de drukknop ligt binnen 270°. Als het bereik wordt overschreden, is het beperkt en kan het niet worden aangepast. Als het bereik wordt overschreden en krachtig wordt aangepast, zal dit schade aan het druksysteem veroorzaken. Pas dit zorgvuldig aan.

De steek van de laspennen aanpassen

Druk de kop van de laspennen in de positie die door de schroef is vastgezet.

Draai de twee schroeven van de klemzitting van de laspennen los.

Het aanpassen van de schroeven van de pinnen aan de linker- en rechterkant van de laspennen.

Stel de juiste pinafstand in en draai de grote schroef vast.

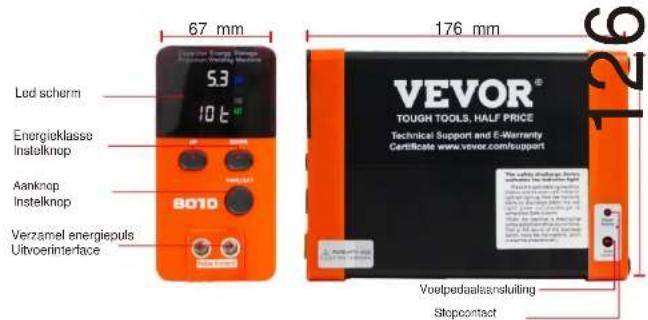

Productdiagram

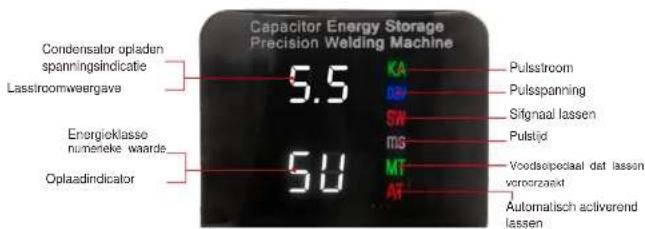

Schets van het bedieningspaneel

De uitgangslasstroom bedraagt 0,8KA. De SW zal tijdens het lassen onmiddellijk oplichten.

Dit betekent dat de energievrijgave (25t) is. De vrijgave-energieklasse voor de AT-modus kan worden aangepast van 00 tot 99.

4. Energieklasse instellen --- Om de energieklasse aan te passen, moet u op de aan/uit-knop drukken wanneer de machine is ingeschakeld. Het huidige nummer wordt weergegeven en knippert. U kunt het nummer aanpassen met de 7 knoppen.

5. Druk op de aan/uit-knop en de knoppen om uw plek te wijzigen in lasmodus, zoals de AT/MT-schakelaar.

6. Wanneer de machine niet in gebruik is, houd de aan/uit-knop 2 seconden ingedrukt en koppel de voedingsadapter los van het stopcontact.

1. Oplaadtijd

Model	801D
Laadtijd	20 minuten

1. Referentietabel puntlasdikte

Dikte	0,1 mm 0	12 mm 0,15	mm 0,2 mm		0,3 mm
Zuiver nikkel	06-08t	10-11t	12-15t	20-25t	60-70t
Vernikkeld staal	03-04u	07-08u	10-12 uur	15-18t	40-50t

Kies de juiste energieklasse en pulsstroom op basis van de verschillende objectmaterialen en diktes.

5. Bedieningsstappen

MT-modus - bediening met voetpedaal (handig voor parameteraanpassing en lasfoutopsporing om het beste puntlaseffect te bereiken).

1. Kies de MT-modus 2. Installeer

voetpedaal

3. Houd de laspen vast en oefen een bepaalde druk uit op het oppervlak van het object (rikm'spin) als laspunt. Laat de laspunt daar, bel variegatal (2) 1.3.4.

4. Controleer de belouwbaarheid van vlekken. Maak het polijsten af.

AT-modus - automatisch lassen (geen voetpedaalbediening, geschikt voor langdurig lassen van een groot aantal batterijen)

OPMERKING:

1. puntlassen moet worden ingedrukt.
2. De oxidatie van de lasnaald moet worden gepolijst en de twee lasnaalden moeten waterpas worden gehouden.

1. Kies de AT-modus.

2. Houd de laspen vast en breng deze aan, terwijl u gelijktijdig een passende druk uitoefent op het oppervlak van het object [nkkelslip]. Het automatische lassen begint na ongeveer 20 ms.

3. Controleer de bankvastheid van de spots. Maak het puntlassen af.

Hoofdmachine en basisdisplay

Installatiemodus:

De rug van de lasser moet verticaal in de basis worden ingebracht.

Lasser met 73SA-lasarm in de basis.

Gebruiksscenario:

Bevestig het lasapparaat aan de basis om beweging tijdens het lasproces te voorkomen.

Laskopparameter (73SA)

Handgreepkoppel	950g	Bedieningshoek van het handvat	0-50°
Lasarm Bedrijfsafstand	15 mm	Bereik drukaanpassing	1~9,5N
Pieklasenergie	290J	Breedte lasarm	44 mm

Algemene introductie van 801D-puntlasapparaat

Sluit de stroomuitgangsstekker aan op de voedingspoort van het 831D-puntlasapparaat.

Sluit de adapter aan op een stopcontact van 100-240 volt om de machine op te laden.

Plaats de mobiele laspen en zorg ervoor dat de verbinding stevig is.

* De stroom in de condensator wordt vrijgegeven voor veilig transport voordat deze de fabriek verlaat. Wanneer u de machine ontvangt, zet deze dan aan, laad hem gedurende 20-30 minuten op en wacht tot de spanning tussen 5,2 ~ 5,8 V stijgt voordat u gaat puntlassen.

3. Introductie van het LED-display

1. Druk op de knop om het lasapparaat in te schakelen.

1. Nadat de machine voor de eerste keer is ingeschakeld, toont de LED met tussenpozen "CH" en de realtime spanningswaarde van de interne condensator. De puntlasmachine wordt opgeladen.

1. Wanneer de spanning tussen 5,4 ~ 5,8 V ligt, is de machine klaar voor gebruik.

OPMERKING: Zorg ervoor dat u tijdens het puntlassen de koperdraden niet met elkaar aanraakt.
