801D - Spawarka Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	801D
Typ produktu	Zgrzewarka punktowa kondensatorowa
Zasilanie	Zasilacz sieciowy 100-240 V AC
Czas ładowania	Około 20 minut
Napięcie robocze	5,2 do 5,8 V
Maksymalna moc zgrzewania	14,5 kW
Tryby zgrzewania	MT (pedał) i AT (automatyczny)
Wyświetlacz	Wyświetlacz LED (napięcie, prąd, parametry)
Pojemność kondensatorów	Superkondensatory długotrwałe
Materiały do zgrzewania	Nikiel, stal nierdzewna, żelazo, mosiądz, tytan, molibden itp.
Zalecane grubości (czysty nikiel)	0,1 do 0,3 mm
Ciśnienie zgrzewania	Regulowane od 600 do 1200 g
Wymiary (ok.)	220 x 180 x 120 mm
Waga (ok.)	2,0 kg
Zawartość opakowania	Zgrzewarka, ramię zgrzewające 73SA, ruchomy długopis 73B, pedał, klucze, zasilacz, instrukcja
Bezpieczeństwo	Wbudowane urządzenie rozładowujące bezpieczeństwo
Konserwacja	Regularnie czyścić końcówki zgrzewające, unikać utleniania
Gwarancja	Elektroniczny certyfikat gwarancyjny (patrz strona Vevor)
Zgodność	FCC część 15, dyrektywa WEEE (2012/19/WE)

Często zadawane pytania - 801D Vevor

Co oznacza kod błędu E01?

Kod E01 oznacza, że końcówki zgrzewające są zwarte lub stykają się. Rozdziel końcówki i usuń utlenianie za pomocą szczotki drucianej.

Jak przełączyć z trybu MT na tryb AT?

Naciśnij przycisk zasilania i użyj przycisków ▲/▼, aby zmienić tryb. Tryb MT sterowany jest pedałem, tryb AT jest automatyczny.

Jaki typ baterii mogę zgrzewać tym urządzeniem?

To urządzenie może zgrzewać baterie litowo-jonowe, litowo-żelazowo-fosforanowe, Ni-MH, polimerowe, a także baterie do rowerów elektrycznych, elektronarzędzi itp.

Jak wyregulować nacisk końcówek zgrzewających?

Obróć pokrętło regulacji nacisku w zakresie 270°. Minimalny nacisk wynosi około 600 g, maksymalny około 1200 g.

Dlaczego moja zgrzewarka wyświetla E02?

Kod E02 oznacza, że końcówki są w stałym kontakcie lub pedał jest wciśnięty ciągle. Sprawdź, czy końcówki są rozdzielone, a pedał zwolniony.

Jaka jest procedura bezpiecznego rozładowania?

Odłącz zasilanie i pedał, a następnie odwróć maszynę do góry nogami. Zapali się czerwona dioda, a rozładowanie kondensatorów trwa około 20 do 24 godzin.

Jak czyścić końcówki zgrzewające?

Użyj szczotki drucianej lub drobnego papieru ściernego, aby usunąć utlenianie. Utrzymuj końcówki w czystości, aby zapewnić dobrą przewodność.

Czy mogę zgrzewać stal nierdzewną?

Tak, to urządzenie może zgrzewać stal nierdzewną, nikiel, żelazo, mosiądz, tytan i molibden.

Jakie jest minimalne wymagane napięcie do zgrzewania?

Napięcie robocze powinno wynosić od 5,2 do 5,8 V. Jeśli jest niższe niż 5,2 V, naładuj maszynę.

Co zrobić, jeśli punkty zgrzewania są słabe?

Sprawdź napięcie (powinno być >5,2 V), użyj dostarczonego zasilacza Vevor, wyreguluj nacisk końcówek i zwiększ energię zgrzewania za pomocą przycisków regulacji.

INSTRUKCJA OBSŁUGI 801D Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

NA MIEJSCU

MODEL:801D

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

W dalszym ciągu dokładamy wszelkich starań, aby zapewnić Państwu narzędzia po konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznacza objęcie wszystkich kategorii narzędzi oferowanych przez nas. Przypominamy o dokładnej weryfikacji podczas składania zamówienia u nas, jeśli faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Prosimy uważnie przeczytać wszystkie instrukcje zawarte w instrukcji przed operacją. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi.

Wygląd produktu zależy od produktu, który otrzymałeś.

Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Informacje FCC:

PRZESTROGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia. 2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga:

Ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków:

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiększ odległość pomiędzy produktem a odbiornikiem. Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Szeroko stosowane w budowie i konserwacji akumulatorów oraz spawaniu metali nieszlachetnych:

1. Szybkie spawanie i konserwacja akumulatorów litowo-żelazowo-fosforanowych lub trójskładnikowych akumulatorów litowych do rowerów elektrycznych, desek latających, samochodów wahadłowych, elektronarzędzi, urządzeń domowych, robotów itp.
2. Szybkie spawanie akumulatora NI-MH (akumulator niklowo-metalowo-wodorkowy).
3. Szybkie spawanie i konserwacja małych akumulatorów do mobilnego zasilania, latarka itp.
4. Szybkie spawanie baterii polimerowych do modelu samolotu, słuchawek Bluetooth, telefonu komórkowego, laptopa, rejestratora danych samochodowych, monitora ciśnienia w oponach Bluetooth itp.
5. Szybkie spawanie płytki drukowanej, listwy łączącej akumulator (niklowany/niklowany), elementów elektronicznych, części sprzętowych, przewodów doprowadzających itp.
6. Nadaje się do niklu, stali nierdzewnej, żelaza, mosiądzu, tytanu, molibdenu itp.

Lista rzeczy do spakowania

Główna maszyna x1 szt

Pedal rainy x1 szt

Zasilacz x1 szt

Pióro spawalnicze 738 x1 szt

Ramię spawalnicze (73SA) x1 szt

Kołki spawalnicze 735A x 2 pary

Kołki spawalnicze 738 x 1 para

Podstawa x1 szt

Oprawa do 18650 x1 szt

Klucz sześciokątny x2 szt

Klucz do regulacji ciśnienia x1 szt

Śrubokręt krzyżakowy x1 szt

Wkrętak płaski

Instrukcja x1 szt

Najkrótszy odstęp pinów wynosi 3 mm. Najdłuższy odstęp pinów wynosi 7 mm.

Najdłuższy odstęp pinów wynosi 7 mm.

Zdejmowana igła spawalnicza/regulowana równowaga igły spawalniczej

Wyreguluj poziomy stan kołków spawalniczych

1. Obracaj klucz sześciokątny w kierunku przeciwnym do ruchu wskazówek zegara, aby poluzować śrubę. Następnie włóż lub odłóż kołki spawalnicze.
2. Obracaj klucz sześciokątny w kierunku zgodnym z ruchem wskazówek zegara, aby dokręcić śrubę i zablokować kołki spawalnicze w celu zamocowania. Dwukolorowa kontrolka pracy zgrzewania punktowego w czasie rzeczywistym

Niebieska lampka kontrolna

Czerwona lampka kontrolna pracy

Po podłączeniu zgrzewarki punktowej zaświeci się czerwona/niebieska kontrolka wskazująca, że połączenie jest prawidłowe:

Zaswiecą się obie kontrolki włączenia/wyłączenia zasilania, co jest zjawiskiem normalnym. Gdy całkowita pozycja elektrody ujemnej urządzenia łączącego drut miedziany jest inna, lampka kontrolna zaświeci się na czerwono/niebiesko, a lampka kontrolna zgaśnie, gdy na wyjściu pojawi się prąd spawania.

Środki ostrożności podczas spawania punktowego

1. Kołki zgrzewające piora do zgrzewania punktowego należy jednocześnie mocno dociskać do spawanego przedmiotu, w przeciwnym razie mogą wystąpić nierówne punkty zgrzewania.
2. W zależności od grubości spawów można zastosować różne ciśnienia zgrzewania. (Jeśli nacisk jest zbyt mały, może to spowodować przedostanie się fałszywego spawu do spawów. I odwrotnie, zbyt wysokie ciśnienie może skutkować niestabilnym zgrzewaniem punktowym.) Na początku spawania zaleca się najpierw wybrać tryb stały MT. Po opanowaniu siły można wybrać tryb automatycznego zgrzewania punktowego indukcyjnego AT, który jest odpowiedni do wydajnej pracy.
3. Podczas zgrzewania punktowego należy uważać, aby nie zetknąć ze sobą dwóch igieł zgrzewających. W przeciwnym razie może dojść do zwarcia i uszkodzenia urządzenia

Rozwiązywanie problemów

Typy błędów	Kwestie	Rozwiązania
Wyświetlacz panelowy „E01“	Cry kolki spawalnicze są włożone kontaktować się ze sobą?	Trzymaj kolki spawalnicze oddzielnie i trzymaj miedziane końcówki spawalnicze przewody oddzielnie
	Utemianie kolków spawalniczych	Do usunięcia uży sjlificki środnia utlemania
Wyświetlacz panelowy „E02“	Cry kolki spawalnicze stykają się ze sobą? A więc tak jest zawsze w stanic wyjściowym.	W trybie AT należy trzymać oddzielnie kolki spawalnicze i miedziane druty spawalnicze
	Przełącznik podałowy jest zawsze w stanic zamkniętym.	Sprawoz ponownie przełącznik pedalu, utrzymując przełącznik włączony.
Śabe punkty	Czy napięcie jest poniżej 5,2 V?	Naładuj maszynę pomiędzy 5,2 ~ 5,8 V lub więcej
Brak uwalniania energii. Cry	adapter firmy VEVOR? Uży adaptera VEVOR

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD, Nowa Południowa Walia 2122 Australia

Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

REPUBLIKA Wielkiej Brytanii

Pooledas Group Ltd, Jednostka 5 Albert Edward House, pawilony, Preston, Wielka Brytania

REPREZENT CK

SHUNSHUN GmbH, Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Niemcy

Wyprodukowano w Chinach

Cechy produktu

1. W porównaniu do tradycyjnej zgrzewarki punktowej AC, nowa konstrukcja zgrzewarki punktowej z kondensatorem 801D do magazynowania energii nie zakłóca obwodu elektrycznego i nie powoduje problemów z wyłączaniem
2. W modelu 801D zastosowano najnowszą technologię spawania impulsowego gromadzoną energią, która charakteryzuje się dużą mocą spawania, a miejsce spawania jest ładne i eleganckie, co zapewnia niezawodny efekt spawania.
3. Maksymalna moc spawania maszyny może wynosić do 14,5 kW, co odpowiada potrzebom spawania z dużymi akumulatorami.
4. Moc spawania można wygodnie regulować za pomocą dwóch przycisków w zależności od grubości spawanych przedmiotów, na ekranie LED wyświetlane są parametry spawania.
5. Maszyna jest wyposażona w dwa superkondensatory o drugim czasie pracy - żywotność i duża pojemność, zapewniające niskie zużycie energii i wysoką wydajność spawania.
6. „AT” (spawanie automatyczne) i „MT” (sterowanie pedałem nożnym) dwa tryby spawania pomogą Ci łatwo i skutecznie zakończyć prace spawalnicze.
7. Kompatybilny z mobilnym piórem spawalniczym serii 7.
8. Kompaktowa obudowa ze stopu aluminium może skutecznie rozpraszać ciepło.
9. Na ekranie LED będzie wyświetlana chwilowa wartość prądu podczas spawania praca.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom Dyrektywy Europejskiej 2012/19 EC. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

MT to tryb wyzwalania sterownika nożnego.

E01 to wskaźnik błędu zgrzewania punktowego.

Adnotacja symboli jednostek na panelu sterowania

KA:1 KA równa się 1000 amperów, 0,8 KA = 800 A

DCV: Napięcie stałe

SW: Lampki sygnalizacyjne spawania: milisekunda

MT: Metoda spawania sterowana pedalem nożnym

AT: Automatyczna metoda spawania

Działanie wbudowanego urządzenia rozładowującego zabezpieczającego

Urządzenie rozładowujące zabezpieczające aktywuje lampkę kontrolną

Odłącz zasilanie i przewód sterownika nożnego

Umieść wyświetlacz zgrzewarki punktowej do góry nogami, jak

pokazano na rysunku), wewnętrzny wyłącznik pozycyjny maszyny

zostanie automatycznie zamknięty. W tym momencie zaświeci się

czerwona lampka kontrolna blokady portu wejściowego zasilania urządzenia zabezpieczającego zaczyna działać.

aby rozładować zgromadzoną moc zgrzewarki punktowej

Od osiągnięcia pełnej energii kondensatora do rozładowania do zera

zajmuje to około 20 do 24 godzin. Kiedy rozładowywanie jest prawie

zakończone, lampka kontrolna zgaśnie

Notatka:

1. Kiedy zgrzewarka punktowa porusza się lub trzęsie, wewnątrz będzie słychać nienormalny dźwięk. Jest to dźwięk przełącznika położenia wewnątrz odwróconego wyłącznika rozładowania zgrzewarki punktowej, co jest zjawiskiem normalnym.
2. Wbudowane urządzenie rozładowujące ma prąd stały 0,2A w trybie i ciało nie nagrzeje się pod wpływem tego prądu wyładowania, co jest bezpiecznym wyładowaniem, proszę mieć pewność.

Schemat montażu głowicy spawalniczej sterowanej uchwytem

Standardowo z głowicą spawalniczą 73SA skierowaną w dół

Zgrzewanie punktowe jest bardzo solidne

☑ Popraw jakość i wydajność spawania

Odległość pomiędzy igłą spawalniczą a akumulatorem wynosi 4-9 mm.

1. Włóż głowicę spawalniczą do odpowiedniego gniazda.

1. Dokręć śruby. (Przewody miedziane trzymaj oddzielnie)

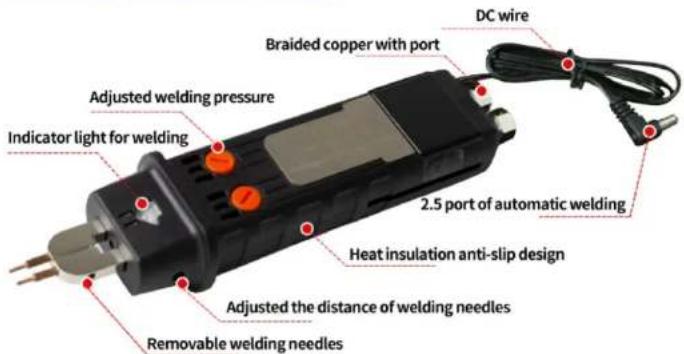

Instrukcja obsługi mobilnego zgrzewacza punktowego 73B Przedstawiamy pióro do zgrzewania punktowego

Instrukcja obsługi regulacji

Pokrętło do regulacji docisku igły zgrzewającej.

Maks. ciśnienie wynosi około 1200g. Min. ciśnienie wynosi około 600g.

Nadaje się do spawania blach niklowych o grubości 0,3 mm.

Nadaje się do spawania blach niklowych o grubości 0,1 mm.

Nacisk igły spawalniczej musi być stały, aby uniknąć wpływu na efekt zgrzewania punktowego za pomocą jednego ciężarka i jednego lojska waga.

Uwaga: Zakres regulacji pokrętła dociskowego mieści się w zakresie 270°. Jeśli przekroczy zakres, będzie ograniczony i nie będzie można go regulować, jeśli przekroczy zakres i zostanie wyregulowany na siłę, tak się stanie spowodować uszkodzenie układu ciśnieniowego. Dostosuj go ostrożnie.

Regulacja rozstawu kołków zgrzewających

Dociśnij główką kołków zgrzewających do pozycji otworu ustalonej śrubą.

Poluzuj dwie śruby gniazda zaciskowego sworzni zgrzewanych.

Regulacja śrub rozstawu śrub po lewej i prawej stronie kore spawalnicze.

Dopasuj odpowiedni rozstaw sworzni i dokręć dużą śrubę.

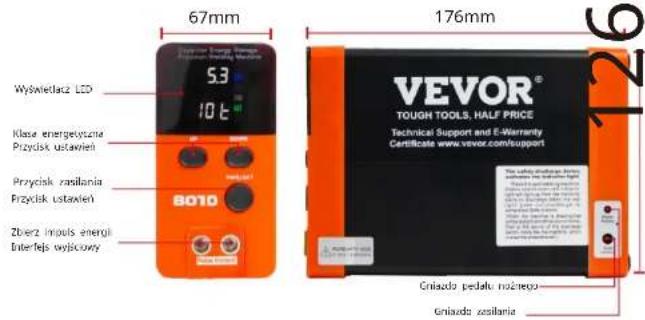

Schemat produktu

Szkic panelu sterowania MEP

Wyjściowy prąd spawania wynosi 0,8KA. SW zaświeci się natychmiast podczas spawania.

Oznacza to, że uwolniona energia wynosi (25t). Poziom energii uwalniania dla trybu AT można regulować od 00 do 99.

1. Ustaw klasę energetyczną — Aby dostosować klasę energetyczną, należy nacisnąć przycisk zasilania, gdy urządzenie jest włączone. Bieżący numer zostanie wyświetlony flash. Możesz dostosować liczbę za pomocą przycisków.

1. Naciśnij przycisk zasilania i wybierz tryb spawania, taki jak AT/MT, za pomocą przycisków umożliwiających zmianę trybu.

1. Gdy maszyny nie ma

użytkowania, naciśnij i przytrzymaj przycisk zasilania przez 2 sekundy i odłącz zasilacz od gniazdka ściennego.

2. Czas ładowania

Model	801D
Czas ladowania	20 minut

4. Tabela referencyjna grubości zgrzewania punktowego

Grubość	0,1 mm 0,12 mm 0,15 mm 0,2 mm				0,3 mm
Czysty nikiel	06-08t	10-11t	12-15t		60-70t20-25t
Stal niklowana	03-04h	07-08h	10-12 godz	15-18t	40-50t

Wybierz odpowiedni stopień energii i prąd impulsowy w zależności od różnych materiałów i grubości obiektu.

5. Kroki operacji

Tryb MT — sterowanie za pomocą pedału nożnego (wygodny do regulacji parametrów i debugowania spawania w celu uzyskania najlepszego efektu zgrzewania punktowego).

1. Wybierz tryb MT. 2. Zainstaluj pedał nożny.

Pedał nożny

1. Przytrzymaj pióro spawalnicze i wywieraj odpowiedni nacisk na powierzchnię przedmiotu (pasek ogniwowy) jednocześnie. Zwolnij energię poprzez sterowanie pedałem nożnym.

4. Sprawdź

Niezawodność miejsc. Zakończ zgrzewanie punktowe.

Tryb AT - spawanie automatyczne (bez sterowania pedałem, odpowiednie do spawania dużej liczby akumulatorów przez długi czas). NOTATKA:

1. Należy nacisnąć zgrzewanie punktowe. 2. Utlenianie igły spawalniczej należy wypolerować, a dwie igły spawalnicze powinny być trzymane poziomo.

1. Wybierz tryb AT

1. Przytrzymaj pilnik spawalniczy i nałóż jednocześnie odpowiedni nacisk na powierzchnię przedmiotu (pasek niklu). Spawanie automatyczne rozpoczyna się po około 20 ms.

1. Sprawdź niezawodność plam. Zakończ zgrzewanie punktowe.

Główna maszyna i wyświetlacz podstawowy

Tryb instalacji:

Należy włożyć rękojeść spawacza

w podstawę pionowo.

Spawarka z ramieniem spawalniczym 735A

umieszczonym w podstawie.

Scenariusz użycia:

Przymocuj spawarkę do podstawy, aby zapobiec przesuwaniu się spawarki podczas procesu spawania.

Parametr głowicy spawalniczej (735A)

Moment ośratawy uchwytu	950g	Kąt działania uchwytu	D-50°
Ramię spawalnicze Odległość robocza	15 mm	Zakres regulacji ciśnienia	1~9,5 N
Szczytowa energia spawania	290J	Szerokość ramienia spawalniczego	44 mm

UWAGA: Podczas zgrzewania punktowego należy uważać, aby nie zetknąć ze sobą drutów miedzianych.

Ogólne wprowadzenie do zgrzewarki punktowej 801D

Podłącz wyjściową kętę zasilania do portu połączenia zasilania zgrzewarki punktowej 801D.

Podłącz adapter do prądu przemiennego (gniazdko ścienne 100-240 V), aby naładować maszynę.

Wóż mobilny długopis spawalniczy i upewnij się, że połączenie jest solidne.

* Zasilanie kondensatora jest uwalniane w celu bezpiecznego transportu przed opuszczeniem fabryki. Po otrzymaniu urządzenia włącz je, ładuj przez 20-30 minut i poczekaj, aż napięcie wzrośnie w zakresie 5,2-5,8 V przed zgrzewaniem punktowym.

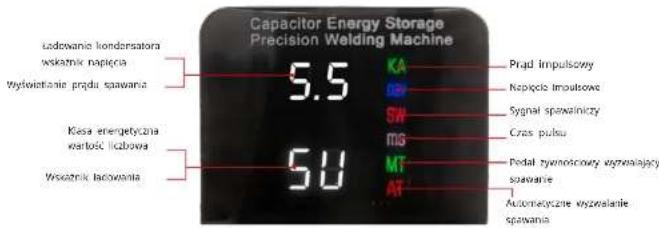

1. Wprowadzenie wyświetlacza LED

1. Naciśnij przycisk 📍, aby obrócić spawarkę.

1. Po włączeniu urządzenia po raz pierwszy dioda LED będzie sporadycznie pokazywać „CH” oraz wartość napięcia wewnętrznego kondensatora, gdy zgrzewarka punktowa jest ładowana.

1. Gdy napięcie wynosi 5,4-5,8 V, urządzenie jest gotowe do użycia.
