Marchio	Vevor
Modello	801D
Tipo di prodotto	Saldatrice a punti a condensatore
Alimentazione	Alimentatore 100-240 V CA
Tempo di ricarica	Circa 20 minuti
Tensione di funzionamento	5,2 a 5,8 V
Potenza massima di saldatura	14,5 kW
Modalità di saldatura	MT (pedale) e AT (automatico)
Display	Schermo LED (tensione, corrente, parametri)
Capacità dei condensatori	Supercondensatori a lunga durata
Materiali saldabili	Nichel, acciaio inossidabile, ferro, ottone, titanio, molibdeno, ecc.
Spessori consigliati (nichel puro)	0,1 a 0,3 mm
Pressione di saldatura	Regolabile da 600 a 1200 g
Dimensioni (circa)	220 x 180 x 120 mm
Peso (circa)	2,0 kg
Contenuto della confezione	Saldatrice, braccio di saldatura 73SA, penna mobile 73B, pedale, chiavi, alimentatore, manuale
Sicurezza	Dispositivo di scarica di sicurezza integrato
Manutenzione	Pulire regolarmente le punte di saldatura, evitare l'ossidazione
Garanzia	Certificato di garanzia elettronico (vedere sito Vevor)
Conformità	FCC Parte 15, direttiva RAEE (2012/19/CE)

Domande frequenti - 801D Vevor

Cosa significa il codice di errore E01?

Il codice E01 indica che le punte di saldatura sono in cortocircuito o in contatto. Separare le punte e rimuovere l'ossidazione con una spazzola metallica.

Come passare dalla modalità MT alla modalità AT?

Premere il pulsante di accensione e utilizzare i tasti ▲/▼ per cambiare modalità. La modalità MT è controllata dal pedale, la modalità AT è automatica.

Che tipo di batteria posso saldare con questa macchina?

Questo apparecchio può saldare batterie agli ioni di litio, litio ferro fosfato, Ni-MH, polimero, nonché batterie per biciclette elettriche, utensili elettrici, ecc.

Come regolare la pressione delle punte di saldatura?

Ruotare la manopola di regolazione della pressione nell'intervallo di 270°. La pressione minima è di circa 600 g, la massima di circa 1200 g.

Perché la mia saldatrice mostra E02?

Il codice E02 indica che le punte sono in contatto permanente o che il pedale è premuto continuamente. Verificare che le punte siano separate e che il pedale sia rilasciato.

Qual è la procedura di scarica di sicurezza?

Scollegare l'alimentazione e il pedale, quindi posizionare la macchina a testa in giù. La spia rossa si accende e la scarica dei condensatori richiede circa 20-24 ore.

Come pulire le punte di saldatura?

Utilizzare una spazzola metallica o carta vetrata fine per rimuovere l'ossidazione. Mantenere le punte pulite per garantire una buona conducibilità.

Posso saldare l'acciaio inossidabile?

Sì, questo apparecchio può saldare acciaio inossidabile, nichel, ferro, ottone, titanio e molibdeno.

Qual è la tensione minima richiesta per saldare?

La tensione di funzionamento deve essere compresa tra 5,2 e 5,8 V. Se è inferiore a 5,2 V, ricaricare la macchina.

Cosa fare se i punti di saldatura sono deboli?

Controllare la tensione (deve essere >5,2 V), utilizzare l'alimentatore Vevor in dotazione, regolare la pressione delle punte e aumentare l'energia di saldatura tramite i pulsanti di regolazione.

MANUALE UTENTE 801D Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PUNTO SU

MODELLO:801D

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi. "Risparmia metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquisto di determinati strumenti con noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto.

Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Informazioni FCC:

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE:

cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota:

questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo

il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure: • Riorientare o riposizionare l'antenna ricevente.

• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Ampiamente usato nella costruzione e manutenzione di pacchi batterie e nella saldatura di metalli comuni:

1. Saldatura e manutenzione rapida di pacchi batteria al litio ferro fosfato o pacchi batteria al litio temari per biciclette elettriche, hoverboard, auto allalene, utensili elettrici, elettrodomestici, robot, ecc.
2. Salcatura rapida della batteria NI-MH (batteria al nichel-metallo idruro).
3. Saldatura e manutenzione rapida di piccoli pacchi batteria per alimentazione mobile, torcia elettrica, ecc.
4. Saldata rapida di batterie polimeriche per modellini di aeroplani, auricolari bluetooth, cellulare, laptop, registratore dati di automobili, monitor della pressione dei pneumatici bluetooth, ecc.
5. Saldatura rapida del circuito, della striscia di collegamento della batteria (nichelato/nichelato), dei componenti elettronici, delle parti hardware, dei cavi, ecc.
6. Adatto per nichel, acciaio inossidabile, ferro, ottone, titanio, molibdeno, ecc.

Lista imballaggio

Macchina principale x1 pz

Podalc x1 pz

Alimentatore x1 pz

Braccio di saldatura [73SA] x1 pz

Pomi di saldatura 73SA x 2 paia

Perni di saldatura 73SA x 1 paio

Base x1 pz

Apparocchio per 18650 x1 pz

Chiave esagonale x2 pz

Chiave di regolazione della pressione x1 pz

Cacciavite Phillips x1 pz

Cacciavite a testa piatta

Manuale x1 pz

Il passo dei perni più corti è 3 mm. Il passo dei perni più lunghi è 7 mm.

Ago di saldatura staccabile/bilanciamento ago di saldatura regolabile

Regolare lo stato orizzontale dei perni di saldatura

1. Ruotare la chiave esagonale in senso antiorario per allentare la vite. Quindi, inserire o svitare i perni di saldatura.
2. Ruotare la chiave esagonale in senso orario per allentare la vite e bloccare i perni di saldatura per il fissaggio.

Indicatore luminoso di lavoro di saldatura a punti in tempo reale a due colori

Indicatore luminoso blu

Spia rossa di lavoro

Dopo aver collegato la saldatrice a punti, verrà visualizzata una spia rossa/blu, che indica che la compressione è normale.

Le spie di accensione/spegnimento si accenderanno entrambe, il che è un evento normale.

Quando la posizione totale dell'elettrodo negativo del dispositivo di collegamento del filo di rame è diversa, la spia si accenderà in rosso/blu o la spia si spegnerà quando viene erogata corrente di saldatura.

Precauzioni per l'operazione di saldatura a punti

1. I perni di saldatura della penna per saldatura a punti devono essere premuti saldamente sul pezzo di saldatura contemporaneamente, altrimenti potrebbero verificarsi punti di saldatura irregolari.
2. A seconda dello spessore delle saldature, è possibile applicare diverse pressioni di saldatura. (Se la pressione è troppo leggera, potrebbe causare la penetrazione di false saldature nei giunti saldati. Al contrario, se la pressione è troppo elevata, la saldatura a punti potrebbe risultare instabile.) All'inizio della saldatura, si consiglia di scegliere prima la modalità piece MT. Dopo aver padroneggiato la forza, è possibile selezionare la modalità di saldatura a punti a induzione automatica AT, adatta per un funzionamento efficiente.
3. Durante la saldatura a punti, fare attenzione a non toccare insieme i due elettrodi di saldatura. In caso contrario, potrebbe verificarsi un cortocircuito e la macchina potrebbe danneggiarsi.

Risoluzione dei problemi

Tipi di errore	Problemi	Soluzioni
Display del pannello *E01	I perni di saldatura sono inseriti contatto tra loro?	Mantenere i perni di saldatura separati e mantenere la penna di saldatura in rame tili separati
	Ossidazione dei pemi di saldatura	Utilizzare una energiatrice per rimuovere l'ossidazione media
Display del pannello *E02	I perni di saldatura sono in contatto tra loro? Così è sempre nello stato di uscita.	In modalità AT. tenere separati i pemi di saldatura e I tili di rame della penna di saldatura
	L'interruttore a pedale è sempre attivo allo stato chiuso.	Controllare e riseliare l'interruttore a pedale, mantenendo l'interruttore acceso.
Punti deboli	La tensione è inferiore a 5,2 V?	Caricare la macchina tra 5,2~5,8 volt o superiore
Nessun rilascio di energia è	l'adattatore di VEVOR? Utilizzare l'adattatore	VEVOR

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shangai

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

REP. DEL REGNO UNITO

Gruppo Pooledas Ltd

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

REP.CK

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Caratteristiche del prodotto

1. Rispetto alla tradizionale saldatrice a punti AC, il nuovo design della saldatrice a punti con accumulo di energia con condensatore 801D non ha interferenze con il circuito elettrico, né più problemi di intervento. 2. L'801D adotta la più recente tecnologia di saldatura a impulsi raccolta di energia, ha una grande potenza di saldatura, il punto di saldatura è bello ed elegante, garantendo un effetto di saldatura affidabile.
2. La potenza massima di saldatura della macchina può arrivare fino a 14,5 kW, soddisfacendo le esigenze di saldatura di batterie di grandi dimensioni.
3. La potenza di saldatura può essere regolata comodamente tramite due pulsanti in base allo spessore degli oggetti da saldare, lo schermo LED visualizzerà i parametri di saldatura.
4. La macchina è dotata di due supercondensatori che funzionano a lungo - durata e grande capacità, garantendo un basso consumo energetico e lavori di saldatura ad alto rendimento.
5. *AT* (saldatura automatica) e "MT" (controllo tramite pedale) due modalità di saldatura aiutarti a completare il lavoro di saldatura in modo semplice ed efficiente.
6. Compatibile con la penna per saldatura mobile serie 7.
7. Il guscio compatto in lega di alluminio può dissipare efficacemente il calore.
8. Lo schermo LED visualizzerà il valore della corrente istantanea durante il lavoro di saldatura.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europ 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenzia dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrasseg da questo simbolo. I prodotti contrassegnati come tali non posso essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

MT è la modalità di attivazione del comando a pedale.

E01 è un indicatore di guasto della saldatura a punti.

Annotazione dei simboli delle unità sul pannello di controllo

KA: 1 KA equivale a 1000 ampere, 0,8 KA = 800 A

DCV: tensione continua

SW: Segnalazione luminosa di saldatura: Millisecondo

MT: metodo di saldatura con comando a pedale

AT: Metodo di saldatura automatica

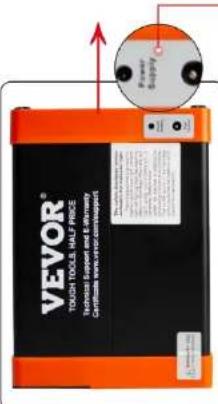

Funzionamento del dispositivo di scarico di sicurezza integrato

Il dispositivo di scarico di sicurezza attiva la spia luminosa

Scollegare l'alimentatore e il cavo del comando a pedale

Capovolgere il display della saldatrice a punti, come mostrato in figura, l'interruttore di posizione interno della macchina verrà chiuso automaticamente. A questo punto, la spia rossa accanto alla porta di ingresso dell'alimentazione dell'adattatore si accenderà e il dispositivo di scarico di sicurezza integrato inizierà a scaricare l'energia immagazzinata nella saldatrice a punti. Ci vogliono dalle 20 alle 24 ore circa per portare la piena energia del condensatore alla scarica fino a zero. Quando la scarica è quasi completata, la spia si spegne.

Nota:

1. Quando la saldatrice a punti si muove o trema, si sentirà un leggero rumore anomalo all'interno. Questo è il suono dell'interruttore di posizione all'interno dell'interruttore di scarico invertito della saldatrice a punti, che è un fenomeno normale.
2. Il dispositivo di scarica integrato ha una corrente costante di 0,2 A in modalità e il corpo non si surriscalda sotto questa scarica di corrente, che è una scarica sicura, ti assicuriamo.

Schema di installazione della testa di saldatura controllata dalla maniglia

Di serie con testa di saldatura rivolta verso il basso 73SA

√ La saldatura a punti è molto solida

☑ Migliorare la qualità e l'efficienza della saldatura

La distanza tra l'ago di saldatura e la batteria è 4-9 mm.

1. Inserire la testa di saldatura nella presa corrispondente.

1. Rimuovere il coperchio.

1. Stringere le viti (tenere separati i fili di rame)

4. Chiudere il coperchio.

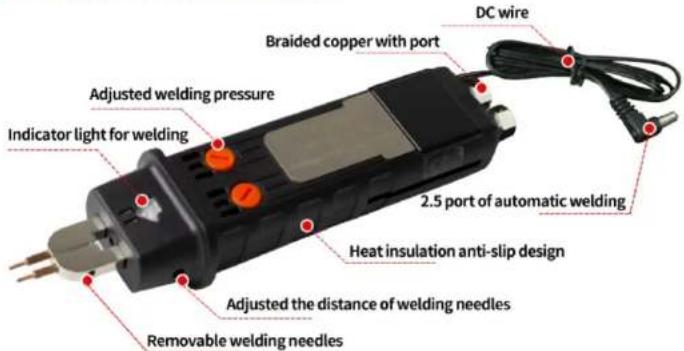

Istruzioni per l'uso della penna per saldatura a punti mobile 73B

Presentazione della penna per saldatura a

Guida operativa alla regolazione

La manopola per la regolazione della pressione dell'ago di saldatura.

La pressione massima è di circa 1200 g. La pressione minima è di circa 600 g.

Adatta per saldare lamine di nichel da 0,3 mm.

Adatta per saldare lamine di nichel da 0,1 mm.

La pressione dell'ago di saldatura deve essere costante, in modo da evitare di influenzare l'effetto della saldatura a punti con una pressione pesante e una leggera.

Nota: Il campo di regolazione della manopola della pressione è compreso tra 270°. Se supera l'intervallo, sarà limitato e non potrà essere modificato. Se supera l'intervallo e viene regolato con forza, causerà danni al sistema di pressione. Si prega di regolarlo attentamente.

Regolazione del passo dei perni di saldatura.

Premere la testa dei perni di saldatura nella posizione del loro bisata dalla vite.

Allentare le due viti della sede dei morsetti dei perni di saldatura.

Regolazione delle viti del passo dei perni sui lati sinistro e destro dei perni di saldatura.

Regolare il passo dei perni appropriato e serrare la vite grande.

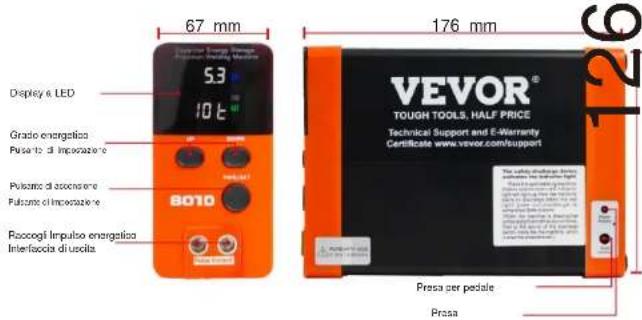

Diagramma del prodotto

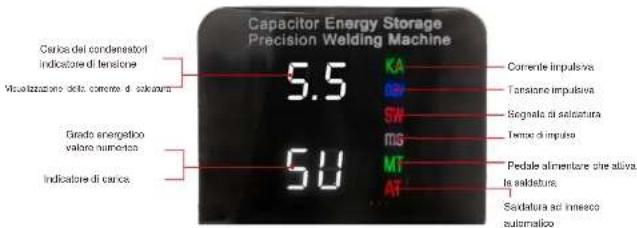

Schema del pannello di controllo

La corrente di saldatura in uscita è 0,8 kA.

Il SW si accenderà istantaneamente durante la saldatura.

Ciò significa che il rilascio di energia è (25t).

È possibile regolare il grado di energia di rilascio per la modalità AT dalle 00 alle 99.

Per personalizzare il grado energetico.

è necessario premere il pulsante di

accensione quando la macchina è

accesa. Verrà visualizzato il numero corrente

flash. È possibile regolare il numero

tramite i pulsanti

5. Premere il pulsante di accensione a ▲▼

pulsanti per cambiare il tuo posto modalità di saldatura, come ATMT intervoltare.

6. Quando la macchina non è accesa

utilizzare, tenere premuto il pulsante di

accensione per 2 secondi e selezionare

alimentare

dalla presa a muro.

1. Tempo di ricarica

Modello	801D
Tempo di carica	20 minuti

1. Tabella di riferimento dello spessore della saldatura a punti

Spessore	0,1 mm 0,12 mm 0,15 mm 0,2 mm				0,3 mm
Nichel puro	06-08t		12-15 t10-11 t 20-25 t		60-70t
Acciaio nichelato		07-0803-04	10-12 ore	15-18 t	40-50t

Scegliere il grado di energia e la corrente pulsata adeguati in base ai diversi materiali e spessori dell'oggetto

5. Passaggi operativi

Modalità MT: controllo con pedale (comodo per la regolazione dei parametri e il debug della saldatura per ottenere il miglior effetto di saldatura a punti).

1. Scegliere la modalità MT 2. installare il pedale

3. Tenere la penna per saldatura

o applicare una certa

pressione sulla superficie

dell'oggetto (striscia di nichel)

energia controllando il pedale.

4. Controllare

affidabilità dei punti. Finitura.

della saldatura a punti.

Modalità AT: saldatura automatica (nessun comando a pedale, adatta per saldare un gran numero di batterie per un lungo periodo)

NOTA:

1. È necessario premere la saldatura a punti. 2. L'ossidazione dell'ago di saldatura deve essere lucidata e le due saldature

gli aghi devono essere mantenuti a livello.

1. Scegliere la modalità AT

2. Tenere la penna per saldatura e applicare

una certa pressione sulla superficie dell'oggetto (striscia di nichel)

contemporaneamente. La saldatura automatica inizia dopo circa 20 ms.

3. Verifica l'affidabilità degli spot

Terminare la saldatura a punti.

Display della macchina principale e della base

Modalità di installazione: La schiena del saldatore dovrebbe essere inserita nella base verticalmente.

Saldatore con braccio saldante 73SA posizionato nel basamento.

Scenario di utilizzo: Collegare il saldatore alla base per evitare movimenti durante il processo di saldatura.

Parametro della testa di saldatura (73SA)

Gestire la coppia	950 g	Angolo di funzionamento della maniglia	0-50°
Braccio di saldatura Distanza operativa	15 mm	Intervallo di regolazione della pressione	1~9,5 N
Energia di saldatura di picco	290J	Leighanza del braccio di saldatura	44mm

NOTA: fare attenzione a non toccare tra loro i fili di rame durante la saldatura a punti.

Introduzione generale della saldatrice a punti 801D

Collega l'adattatore a una presa CA da muro da 100-240 volt per caricare la macchina.

Inserire la penna di saldatura mobile e assicurarsi che la connessione sia solida.

L'alimentazione all'interno del condensatore viene rilasciata per un trasporto sicuro prima di lasciare la fabbrica. Quando si riceve la macchina, accenderla, caricarla per 20~30 minuti e attendere che la tensione salga tra 5.2~5.8 V prima della saldatura a punti.

3. Introduzione del display a LED

1. Premere sulla saldatrice.

pulsante, Girarlo

2. Dopo aver acceso la macchina per la prima volta, il LED mostrerà "CH" in modo intermittente e il valore della tensione in tempo reale del condensatore interno. La saldatrice a punti è in carica

3. Quando la tensione è compresa tra 5,4 e 5,8 V, la macchina è pronta per l'uso.
