BEDIENUNGSANLEITUNG 801D Vevor

Eschaux le force de sowie documentation

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Genau richtig

MODELL:801D

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu weltbewerbstfähigen Preisen anzubieten. „Sparen Sie die Hällte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kaut bestimmter Werkzeuge bei uns im Vergleich zu den großen Werkzeugen erzielen könnten op Marken und bedeutet nicht unbedingt, alle Kategorien von Werkzeugen abzudecken, die von angeboten werden uns. Bitte beachten Sie, dass Sie bei der Aufgabe einer Bestellung bei uns sorgfähig prüfen müssen wenn Sie im Vergleich zu den Top-Marken tatsächlich die Hällte sparen.

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle manuellen Anweisungen sorgfältig durch vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

FCC-Informationen:

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt wurden nicht ausdrücklich von der Partei genehmigt

Wenn Sie für die Einhaltung verantwortlich sind, kann dies zum Erlässchen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis:

Dieses Produkt wurde getestet und entspricht den Grenzwerten der Klasse B

Digitales Gerät gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten. Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann zu schädlichen Störungen der Funkkommunikation führen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beh

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den das Produkt angeschlossen ist. Empfänger angeschlossen ist.
• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Welt verbreitet beim Bau und der Wartung von Batteriepacks sowie beim Schweißen gewöhnlicher Metalle:

1. Schnelles Schweißen und Warten von Lithium-Eisenphosphat-Akkus oder ternären Lithium-Akkus für Elektrofahrräder, Hoverboards, Schaukelautos, Elektrowerkzeuge, Haushaltsgeräte, Roboter usw.

2. Schnelles Schweißen von NI-MH-Akkus (Nickel-Metallhydrid-Akku).

3. Schnelles Schweißen und Warten von kleinen Akkupacks für die mobile Stromversorgung, Taschenlampe usw.

4. Schnelles Schweißen von Polymerbatterien für Modellflugzeuge, Bluetooth Kopfhörer, Mobiltelefon, Laptop, Kfz-Datenrekorder, Bluetooth-Reifendruckmonitor usw.

5. Schnelles Schweißen von Leiterplatten, Batterieverbindungsstreifen (Nickel/Nickel beschichtet), elektronischen Bauteilen, Hardwareteilen, Anschlussdrähten usw.

6. Geeignet für Nickel, Edelstahl, Eisen, Messing, Titan, Molybdän usw.

Packliste

Hauptmaschine x1 Stk

Fußpedel x1 Stk

Netztoll x1 Stk

73B Schweißstift x1 Stk

Schweißarm (73SA) x1 Stk

73SA Schweißeltrö x 2 Pear

73B Schweißstille x 1 Paer

Basis x1 Stk

Befestigung für 18650 x1 Stk

Krauzschitzschreibandroher x1 Sik

Flachkopfschraubenzieher x1 Stk

Handbuch x1 Stx

Der kürzeste Stflabstand beträgt 3 mm. Der längste Stflabstand beträgt 7 mm.

Abnehmbare Schweißnadel/einstellbare Schweißnsdelbalance

Passen Sie den horizontalen Zustand der Schweißteiltie an

1. Drehen Sie den Sachakentachlüssel gegen den Unzigersine, um die Schreube zu lösen. Anschließend einsetzen oder heraussachrauben die Schweißströfe.
2. Drehen Sie den Sechskantschlüssel im Uhrzeigersinn, um die Schraube zu lösen und die Schweißstifts zur Fixierung zu vomiegelin

Zweifarbige Echtzeit-Punktschweiß-Arbeitsanzeigelcuchte

Blaue Kontrolleuchte

Rote Arbeitsanzelgeleuchte

Nach dem Anschließen des Punktschweißgeräts wird eine rotbleuca Kontrollleuchte angezeigt, die anzeigt, dass die Verbindung normal ist:

yDie Ein-/Aus-Kontrolleuchten leuchten beide auf, was normal ist.

Wenn die Gesamtposition der negativen Elektrode des Kupierdrahtverbindungsgeräts unterschiedlich ist, Die Anzelgeleuchte leuchtet rotbleu und die Anzelgeleuchte erlicht, wenn Schwellstrom ausgegeben wird.

Vorsichtsmaßnahmen für den Punktschweißvorgang

1. Die Schweißstiftte des Punktschweißstifts sollten gleichzeitig fest auf das Schweißworkstück gedrückt worden, da es sonst zu ungleichmäßigen Schweißpunkten kommen kann.
2. Abhängig von der Dicke der Schweißteile können unterschiedliche Schweißdrücke angewendet werden. (Wenn der Druck zu ging ist, kann es zu Fehlschweißungen kommen, die in die Schweißteile eindringen. Umgokohrt kann ein zu hoher Druck zu einem instabilen Punktschweißen führen.) Zu Beginn des Schweißens empflicht es sich, zunächst den MT-Fußmodus zu wählen. Nach Bohenschung der Kraft kann der automatische Induktionspunktschweißmodus AT ausgewählt werden, der für einen effizienten Betrieo geeignet ist.
3. Achten Sie beim Punktschweißen darauf, die beiden Schweißnadein nicht miteinander zu berühren. Andernfalls kann es zu einem Kurzschluss kommen und die Maschine beschädigt werden

Fehlertypen	Probiene	Lösungen
Panelanzeige „E01“	Sind die Schweißstilte drin?Kontakt zueinander?	Halten Sie die Schweißstilte getrennt und halton Sie den Schweißstift aus Kupfer Drähto tromnen sich
	Oxidation von Schweißstilften	Verwenden Sie zum Enterven eine Möhle der Oxidationsdurchschnitt
Panelanzeige „E02“	Haben die Schweißstilte Kontakt zueinander?Damit es so istimmer im Ausgabezustand.	Halten Sie im AT-Modus die Schweißstilte und die Kupferndrihte des Schweißstilts getrennt
	Der Pedalschalter ist immer eingeschaltetim geschlossenen Zustand.	Übopulation Sie den Pedalschalter und stellen Sie ihn weder ein. Laussen Sie ihn dabei eingeschaltet.
Schwachpunkte	Liegt die Soannung unter 5,2V?	Laden Sie die Maschine zwischen durch auf 5,2–3,8 Voll oder höher
Gibt der Adapter von VEVOR	keine Energie frei ? Verwenden Sie den VEVOR-Adapter

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

In China hergestellt

Pooledas Group Ltd

Einheit 5 Albert Edward House, Die Pavillons

Preston, Vereinigtes Königreich

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

Produktmerkmale

1. Im Vergleich zum herkömmlichen AC-Punktschweißgerät ist das neu gestaltete Das Punktschweißgerät 801D mit Kondensator-Energiespeicher stört den Stromkreis nicht und verursacht keine Auslöseprobleme mehr
2. Der 801D nutzt die neueste energiegesammelle Impulsschweißtechnologie, er verfügt über eine große Schweißleistung, der Schweißpunkt ist schön und elegant und sorgt dafür Sie erhallen einen zuverlässigen Schweißelfekt.
3. Die maximale Schweißleistung der Maschine kann bis zu 14,5 kW betragen und erfüllt damit die Anforderungen für das Schweißen großer Batterien.

4. Die Schweißleistung kann bequem über zwei Tasten entsprechend der Dicke der Schweißobjekte eingestellt werden. Auf dem LED-Bildschirm werden die Schweißparameter angezeigt.

5. Die Maschine ist mit zwei Superkondensatoren ausgestattet, die lange funktionieren -Lebensdauer und große Kapazität, die einen geringen Stromverbrauch und eine hohe Schweißleistung gewährleisten.

6. „AT“ (automalisches Schweißen) und „MT“ (Fußpedalsteuerung) zwei Schweißmodi helfen Ihnen, die Schweißarbeiten einfach und effizient abzuschließen.

7. Kompatibel mit dem mobilen Schweißstift der Serie 7.

8. Die kompakte Aluminiumlegierungsschale kann Wärme effektiv ableiten.

9. Der LED-Bildschirm zeigt den momentanen Stromwert während des Schweißens an arbeiten.

Warnung: Um das Verletzungsrisiko zu verringem, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

MT ist der Auslösemodus der Fußsteuerung.

E01 ist die Fehleranzeige beim Punktschweißen.

Anmerkung zu den Einheitensymbolen auf dem Bedienfeld

KA: 1 KA entspricht 1000 Ampere, 0,8 KA = 800 A

DCV: Gleichspannung

SW: Schweißsignalleuchten: Millisekunde

MT: Schweißmethode mit Fußpedalsteuerung

AT: Automatisches Schweißverfahren

Bedienung der eingebauten Sicherheitsentladungsvorrichtung

Die Sicherheitsanlladevorrichtung aktiviert die Kontrollleuchte

Trennen Sie das Netzteil und das Fußsteuerkabel

Stellen Sie das Display des Punktschweißgeräts wie in der Abbildung

gezeigt auf den Kopf. Der interne Positionsschalter des Geräts wird automatisch geschlossen. Zu diesem Zeitpunkt leuchtet die rote Anzeigelampe neben dem Stromeingangsanschluss des Adapters auf und die eingesbaute Sicherheitsentladungsvorrichtung wird aktiviert beginnt um die gespeicherte Energie der Punktschweißmaschine zu entladen. Es dauert etwa 20 bis 24 Stunden von der vollen Energie des Kondensators bis zur Entladung auf Null. Wenn die Entladung fast abgeschlossen ist, erlischt die Kontrollaufachte

Notiz:

1. Wenn sich die Punktschweißmaschine bewegt oder wackelt, dort Im Inneren ist ein leicht ungewöhnliches Geräusch zu hören. Dies ist das Geräusch des Positionsschalters im Umkehrentladungsschalter der Punktschweißmaschine, was ein normales Phänomen ist.
2. Das eingebaute Entladegerät ist ein 0,2A Konstantstrom
   Modus und der Körper wird bei dieser Stromentladung nicht heiß. Dies ist eine sichere Entladung. Seien Sie versichert.

Installationsdiagramm des handgeführten Schweißkopfes

Standardmäßig mit 73SA-Schweißkopf nach unten

Punktschweißen ist sehr solide

Verbessern Sie die Schweißqualität und -effizienz

Der Abstand zwischen Schweißnadel und Akku beträgt 4-9mm.

1. Stecken Sie den Schweißkopf in die entsprechende Buchse.

1. Ziehen Sie die Schrauben fest. (Kupferdrähte getrennt halten)

1. Den Deckel schließen

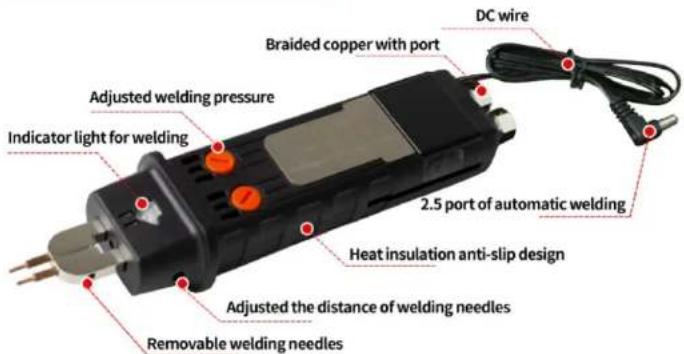

Bedienungsanleitung für den mobilen Punktschweißstift 73B
Wir stellen vor: den Punktschweiß

Anleitung zur Anpassung

Der Knopf zum Einstellen des Drucks der Schweißnadel.

Max. Der Druck beträgt ca. 1200g. Mindest. Der Druck beträgt etwa 600 g

Gesignet zum Schweißen von 0,3 mm dicken Nickelblechen.

Gesignel zum Schweißen von 0,1 mm dicken Niewablechen.

Der Schweißnadekruck muss konstant sein

Vermeider Sie es, den Punktischweißellek: mit einem schweren und einem zu beeinzächtigen Leicht.

Hinweis: Der Einstellbereich des Druckknopfes liegt innerhalb von 270°, Wenn der Wert den Bereich überschreitet, wird er begrenzt und kann nicht angepasst werden. Wenn es den Bereich überschreitet und gewaltsam verstellt wird, wird es kann zu Schäden am Drucksystem führen. Bitte passen Sie es sorgfältig an.

Einstellen des Schweißstiltabstands

Drücken Sie den Kopf des Schweißstilts in die durch die Schraube fixierte Lochposition.

Lösen Sie die beisten Schrauben dos Schweißstift- Klemmsitzes.

Passen Sie die Schrauben des Sliftabstands auf der linken und rechten Seite an die Schweißstille.

Stellen Sie die

entsprechende

Stiftellung ein und

ziehen Sie die große Schraube fest.

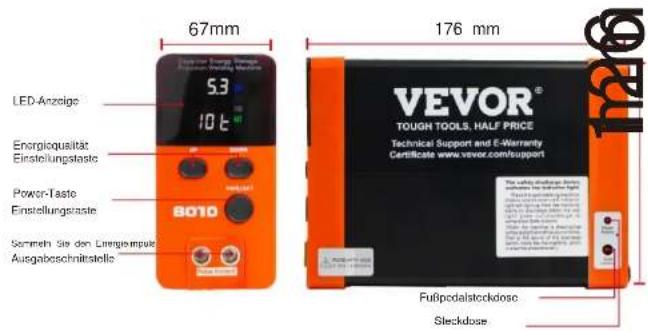

Produktdiagramm

67mm LED-Anzeige 5.3 10 L Energioloqualität Einstellungstaste Power-Taste Einstellungstaste Sammeln Sie den Energieimpuls Ausgabeschnittstelle 8010 176 mm VEVOR® TOUGH TOOLS, HALF PRICE Technical Support and E-Warranty Certificate www.vevor.com/support Fußipodalstockdose Steckdose

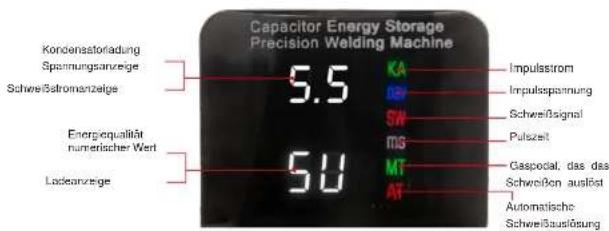

Skizze des Bedienfelds, MdEP

Capacitor Energy Storage Precision Welding Machine Kondensstorladung Spannungsanzeige Schweißstromanzeige Energiequalität numerischer Wert Ladeanzeige 5.5 5U KA SW MG MT AF Impulsstrom Impulsspannung Schweißsignal Pulszeit Gaspodal, das das Schweißen auslöst Automatische Schweißauslösung

Der Ausgangsschweißstrom beträgt 0,8 kA.

Während des Schweißens leuchtet die SW sofort auf.

Dies bedeutet, dass die Energiefreisetzung (25 l) beträgt.

Der Freisetzungsenergiegrad für den AT-Modus kann angepasst werden von 00 bis 99.

--

1. Energiebeizus anzahlen — Um die Energiebide anzupassen, Sie müssen den Netzschalter drücken, wenn das Görtt ängoschatet ist. Die aktuale Nummer wird angezeigt Bitz. Sie können die Zahl mit den Tassen „-“ erpassen.

1. Drücken Sie die Ein-Aus-Tesse und die Tasten um ihren Standort zu anders Schweißmeus, z. B. AT/NT sohaben.

C.Worn die Maschino nicht eingeschaltet ist Um den Betrieb zu starten, halten Sie bitte den Netzachalter 2 Sekunden lang gedruck, und zeigen Sie den Netzadapter ab aus der Blacklosse.

2.Ladezeit

Modell	801D
Ladezeit	20 Minuton

1. Referenztabelle für die Dicke des Punktschweißens

Dicke	0,1 mm 0	12 mm 0,15	mm 0,2 mm		0,3 mm
Reines Nickel	06-08t	10-11t	12-15t	20-25t	60-70t
Vernickelter Stahl	03-04h	07-08h	10-12 Std	15-18t	40-50t

Bitte wählen Sie je nach Material und Dicke des Objekts die richtige Energiestufe und den richtigen Impulsstrom

5.Bedienungsschritte

MT-Modus – Steuerung mit Fußpedal (praktisch für Parameteranpassung und Schweißfehlerbeseitigung, um den besten Punktschweißeffekt zu erzielen).

1. Waren Sie den MT Modus. 2. Ingelernen Sie das Fußpocaal

Instellen Sie das Fußpoca

1. Halten Sie den Schwertstift und Oben Sie einen gewissen Druck auf die Oberlöse des Objektus (2. B. Neurestreifen) glaubmäßig. Freigeban Energie durch Steuerung des Fußendals.

1. Überprufen Sie die Zuverlässigkeit der Punkta Punktschwecken beender.

AT-Modus – automatisches Schweißen (keine Fußpedalsteuerung, geeignet zum Schweißen einer großen Anzahl von Batterien über einen längeren Zeitraum).

NOTIZ:

1. Punktschweißen muss gedrückt werden.
2. Die Oxidation der Schweißnadel sollte poliert und die beiden Schweißnähte entfernt werden Nadeln sollten gerade gehalten werden.

1.Wöhlen Sie den AT-Modus

1. Nahen Sie den Schwellfeld fest und Ingen Siefin auf Gleichzeitig wird ein bestimmter Cruck auf die Charländere des Objekts (z. B. Nickelstroloni ausgelobt. Das automalecho Schweißan begren nach anzu 20 ms.

1. Liechten Sie die Zuswirklichkeit der Spors Punktschwalten beenden.

Hauptmaschine und Basisdisplay

Installationsmodus:

Der Rücken des Schweißers sollte eingeführt werden
senkrecht in die Basis einführen

Schweißgerät mit 73SA-Schweißarm Im Sockel positioniert.

Nutzungsszenario:

Befestigen Sie das Schweißgerät an der Basis, um Bewogungen während des Schweißvorgangs zu verhindern.

Schweißkopfparameter (73SA)

Drechnoment handhaben	950g	Griffbetriebswinkel	0-50°
Schweißarm Betriebsentfernung	15mm	Druckeinstellbereich	1~9,5N
Spitzenschweißenergie	290J	Schweißarmbreite	44mm

Allgemeine Einführung des Punktschweißgeräts 801D

Stochen Sie den Stromausgangslecher in
die Stromvorsorgung des 2010 Punkaschweitergebnis Anschlussport.

Stecken Sander Adapier in eine Anfangsloperzugs 100-240 Volt Steckose an Laden Sie die Maschine auf.

Selzen Sie den moilen Schwalßstift ein und stellen Sie sicher, dass die Verbindung fest ist

* Die Spannung im Kondensator wird für einen sicheren Transport freigegeben, bevor er das Werk verlässt. Wenn Sie das Gerät erhalten, schalten Sie es bitte ein, laden Sie es 20 bis 30 Minuten lang auf und warten Sie, bis die Spannung zwischen 5.2 und 5.8 V ansteigt, bevor Sie mit dem Punktschweißen beginnen.

3. Einführung der LED-Anzeige

1. Drücken Sie Knopf. drehen die Taste am Schwellgerät.

2. Nachdem die Maschine zum ersten Mal eingeschaltet wurde, zeigt die LED zeitweise „CH“ und den Echitzes- Spannungswert des Internen Kondensators an. Das Punktschweißgerät wird aufgeladen

3.Wenn die Spannung zwischen 5.4 und 5.8 V liegt, ist die Maschine betriebsbereit.

HINWEIS: Achten Sie darauf, die Kupferdrähte beim Punktschweißen nicht miteinander zu berühren.
