Märke	Vevor
Modell	801D
Produkttyp	Kondensatorpunktsvets
Strömförsörjning	Nätadapter 100-240 V AC
Laddningstid	Cirka 20 minuter
Driftspänning	5,2 till 5,8 V
Maximal svetseffekt	14,5 kW
Svetssätt	MT (pedal) och AT (automatisk)
Display	LED-skärm (spänning, ström, inställningar)
Kondensatorkapacitet	Långvariga superkondensatorer
Svetssbart material	Nickel, rostfritt stål, järn, mässing, titan, molybden, etc.
Rekommenderade tjocklekar (rent nickel)	0,1 till 0,3 mm
Svetstryck	Justerbar från 600 till 1200 g
Mått (ca.)	220 x 180 x 120 mm
Vikt (ca.)	2,0 kg
Förpackningens innehåll	Svets, svetsarm 73SA, rörlig penna 73B, pedal, nycklar, adapter, manual
Säkerhet	Inbyggd säkerhetsurladdningsanordning
Underhåll	Rengör svetsspetsarna regelbundet, undvik oxidation
Garanti	Elektroniskt garantibevis (se Vevor-webbplats)
Överensstämmelse	FCC del 15, WEEE-direktivet (2012/19/EU)

Vanliga frågor - 801D Vevor

Vad betyder felkoden E01?

Felkoden E01 indikerar att svetsstiften är kortslutna eller i kontakt. Separera stiften och ta bort oxidationen med en metallborste.

Hur byter jag från MT-läge till AT-läge?

Tryck på strömbrytaren och använd ▲/▼-knapparna för att byta läge. MT-läget styrs med pedal, AT-läget är automatiskt.

Vilken typ av batteri kan jag svetsa med denna maskin?

Denna enhet kan svetsa litiumjon-, litiumjärnfosfat-, Ni-MH-, polymerbatterier samt batterier för elcyklar, elverktyg, etc.

Hur justerar jag trycket på svetsstiften?

Vrid tryckregleringsratten inom 270°-området. Minimitrycket är cirka 600 g, maximalt cirka 1200 g.

Varför visar min svets E02?

Felkoden E02 indikerar att stiften är permanent i kontakt eller att pedalen är nedtryckt kontinuerligt. Kontrollera att stiften är separerade och att pedalen är släppt.

Vad är säkerhetsurladdningsproceduren?

Koppla bort strömförsörjningen och pedalen, placera sedan maskinen upp och ner. Den röda lampan tänds och kondensatorurladdningen tar cirka 20 till 24 timmar.

Hur rengör jag svetsspetsarna?

Använd en metallborste eller fint sandpapper för att ta bort oxidationen. Håll spetsarna rena för att säkerställa god ledningsförmåga.

Kan jag svetsa rostfritt stål?

Ja, denna enhet kan svetsa rostfritt stål, nickel, järn, mässing, titan och molybden.

Vilken är den minsta spänning som krävs för svetsning?

Driftspänningen måste vara mellan 5,2 och 5,8 V. Om den är lägre än 5,2 V, ladda maskinen.

Vad gör jag om svetspunkterna är svaga?

Kontrollera spänningen (måste vara >5,2 V), använd den medföljande Vevor-adaptern, justera stiftens tryck och öka svetsenergin via inställningsknapparna.

BRUKSANVISNING 801D Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

EXAKT

MODELL:801D

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support

Vi fortsätter att vara engagerade i att förse dig med verktyg med konkurrenskraftigt pris. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora varumärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att kontrollera noggrant när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen, vänligen läs alla bruksanvisningar noggrant

före drift. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

FCC-Information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten

som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs:

Denna produkt har testats och befunnits uppfylla gränserna för en klass B

digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Används ofta i batteripaketbyggnad och underhåll och vanlig metallsvetsning:

1. Snabb svetsning och underhåll av litiumjärnfosfatbatteripaket eller ternära litiumbatteripaket för elcyklar, hoverboard, svängbil, elverktyg, hushållsapparater, robot, etc.
2. Snabbsvetsning av NI-MH-batteri (nickel-metallhydridbatteri).
3. Snabb svetsning och underhåll av små batteripaket för mobil strömförsörjning, ficklampa osv.
4. Snabbsvetsning av polymerbatterier för modellflygplan, bluetooth hörlurar, mobiltelefon, bärbar dator, bildatainspelare, bluetooth däcktrycksmätare, etc.
5. Snabbsvetsning av kretskort, batterianslutningsremsa (nickel/nickelpläterad), elektroniska komponenter, hårdvarudelar, blytrådar, etc.
6. Lämplig för nickel, rostfritt stål, järn, mässing, titan, molybden, etc.

Packlista

Huvudmaskin x1 st

Fotpedal x1 st

Strömadapter x1 st

73B svetspenna x1 st

Svetsarm (73SA) x1 st

Armatur för 18650 x1 st

Stjärnskruvmejsel x1 st el x1 st

pamiejsel

Manual x1 st

Sexkantnyckel x2 Tbckjusteringsnyckel

-

Den kortaste stiftdelningen är 3 mm. Den längsta stiftdelningen är 7 mm.

Löstagbar svetsnål/justerbar svetsnålsbalans

Justera svetsstiftens horisontella tillstånd

1. Vrid sexkantnyckeln moturs för att lossa skruven. Sätt sedan i eller skruva loss svetsstiften.
2. Vrid sexkantnyckeln medurs för att dra åt skruven och låsa svetsstiften för fixering

Dubbelfärgad punktsvetsarbetsindikator i realtid

Blå indikatorlampa

Röd arbetsindikatorlampa

Efter anslutning av punktsvetsmaskinen kommer en röd/blå indikatorlampa att visas, vilket indikerar att anslutningen är normal;

Ström på/av-indikatorlamporna tänds, vilket är en normal händelse.

När den totala negativa elektrodpositionen för koppartrådsanslutningsanordningen är annorlunda, tänds indikatorlampan rött/blått, och indikatorlampan släcks när det finns svetsström.

Försiktighetsåtgärder för punktsvetsning

1. Punktsvetspennans svetsstift bör tryckas hårt mot svetsarbetsstycket samtidigt, annars kan ojämna svetspunkter uppstå.
2. Beroende på svetsarnas tjocklek kan olika svetstryck appliceras. (Om trycket är för lågt kan det leda till att falsk svetsning tränger igenom svetsarna. Omvänt, om trycket är för högt kan det resultera i instabil punktsvetsning.) I början av svetsningen rekommenderas det att först välja MT-fotläge. Efter att ha bemästrat kraften kan det automatiska AT-induktionspunktsvetsläget väljas, vilket är lämpligt för effektiv drift.
3. Vid punktsvetsning, var noga med att inte röra de två svetsnälarna tillsammans. Annars kan en kortslutning uppstå och maskinen kan skadas.

Felsökning

Typor av fel	frågor	Lösningar
Paneidisplay "E01"	Är svetsstilten i kontakt med varandra?	Håll svetsstift åtskilda och behåll svetspenna koppar ledningar separeras
	Oxidation av svetsstift	Använd en kvarn för att ta bort oxidationsgenomsnittet
Paneidisplay "E02"	Är svetsstilten i kontakt med varandra? Så att det är alltid i utgångslåget.	I AT-läge, håll åtskilda svetsstift och kopparsvetsar
	Pedalomkopplaren är alltid i stängt tillständ.	Kontrollera och återställ pedalströmställaren. håll strömbrytaren på
Svaga punkter	Är spänningen under 5,2V?	Ladda maskinen till mellan 5,2~5,8 volt eller högre
Inget energiutsläpp är adapterm från VEVOR? Använd VEVOR-adapterm

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai. Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australien. Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730.

UK

REP

CK

REP

Tillverkad i Kina. Pooledas Group Ltd, Enhet 5 Albert Edward House, The Pavilions, Preston, Storbritannien. SHUNSHUN GmbH, Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Tyskland.

Produktfunktioner

1. Jämfört med den traditionella AC-punktsvetsmaskinen har den nydesignade 801D kondensator energilagring punktsvetsen inga störningar på den elektriska kretsen, inga fler utlösningsproblem.
2. 801D använder den senaste energiinsamlade pulssvetstekniken, den har en stor svetskraft. Svetsplatsen är snygg och elegant, vilket säkerställer en pålitlig svetseffekt.
3. Maskinens maximala svetseffekt kan vara upp till 14.5KW, vilket uppfyller behoven för svetsning med stora batterier.
4. Svetseffekten kan enkelt justeras med två knappar beroende på tjockleken på svetsobjektet. LED-skärmen visar svetsparametrarna.
5. Maskinen är utrustad med två superkondensatorer som har lång livslängd och stor kapacitet, vilket säkerställer låg strömförbrukning och svetsarbete med hög effekt.
6. 'AT' (automatisk svetsning) och 'MT' (fotpedalkontroll) två svetslägen hjälper dig att slutföra svetsarbetet enkelt och effektivt.
7. Kompatibel med 7-seriens mobila svetspenna.
8. Det kompakta skalet av aluminiumlegering kan effektivt avleda värme.
9. LED-skärmen visar det momentana strömvärdet under svetsarbete.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

MT är fotkontrollens utlösningsläge.

E01 är punktsvetsfelsindikator.

Anteckning av enhetssymboler på kontrollpanelen

KA:1 KA är lika med 1000 ampere, 0,8KA=800A

DCV: Likspänning

SW: Svetssignalljus: Millisecond

MT: Svetsmetod för fotpedalkontroll

AT: Automatisk svetsmetod

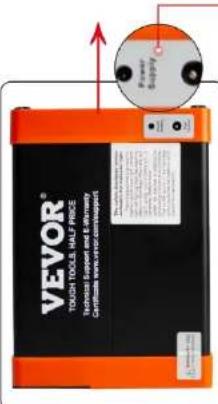

Drift av inbyggd säkerhetsutmatningsanordning

Säkerhetsurladdningsanordningen aktiverar indikatorlampan

Koppla bort strömförsörjningen och fotkontrollslangen

Placera punktsvetsmaskinens display upp och ner som visas i figuren), maskinens interna lägesomkopplare stängs automatiskt. Vid denna tidpunkt tänds den röda indikatorlampan bredvid strömingångsporten på adaptern och den inbyggda säkerhetsurladdningsenheten startar

för att ladda ur den lagrade kraften från punktsvetsmaskinen. Det tar cirka 20 till 24 timmar från kondensatorns fulla energi till urladdningen till noll. När urladdningen nästan är klar slocknar indikatorlampan

Notera:

1. När punktsvetsmaskinen rör sig eller skakar, kommer det att vara ett lätt onormalt ljud inuti. Detta är ljudet från positionsomkopplaren inuti punktsvetsmaskinens inverterade urladdningsomkopplare, vilket är ett normalt fenomen.
2. Den inbyggda urladdningsanordningen är en 0,2A konstant ström läge och kroppen kommer inte att bli varm under denna strömurladdning, vilket är en säker urladdning, var snäll.

Installationsschema för handtagsstyrt svetshuvud

Standard med 73SA nedåtriktat svetshuvud

Punktsvetsning är mycket solid

Förbättra svetskvaliteten och effektiviteten

Avståndet mellan svetsnålen och batteriet är 4-9 mm.

1. Sätt in svetshuvudet i motsvarande uttag.

1. Dra åt skruvarna. (Håll koppartrådarna åtskilda)

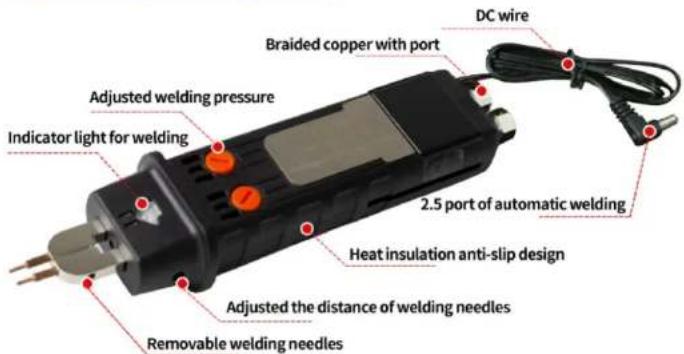

Användarinstruktioner för 73B Mobile punktsvetspenna. Vi presenterar punktsvetspennan.

Handledning för justering

Vred för att justera trycket på svetsnålen.

Max. trycket är ca 1200g. Min. trycket är ca 600g.

Lämplig för svetsning

Lämplig för svetsning

av 0,1 mm nickelplåt.

Svetsnålstrycket måste vara konsekvent, så att undvika att påverka punktsvetseffekten med en tung och en lättvikt.

Obs: Inställningsområdet för tryckvredet är inom 270°. Om det överskrider intervallet kommer det att vara begränsat och kan inte justeras. Om det överskrider intervallet och justeras kraftigt kommer det att orsaka skador på trycksystemet. Justera det noggrant.

Justering av svetsstiftens stigning

Pressa

svetsstiftshuvudet till hälpositionen i linje med skruven.

Lossa de två

skruvarna på svetsstiftets klämsäte.

Justering av skruvarna på stiftens stigning på vänster och höger sida av svetsstiftet.

Justera till lämplig stiftstigning och dra åt den stora skruven.

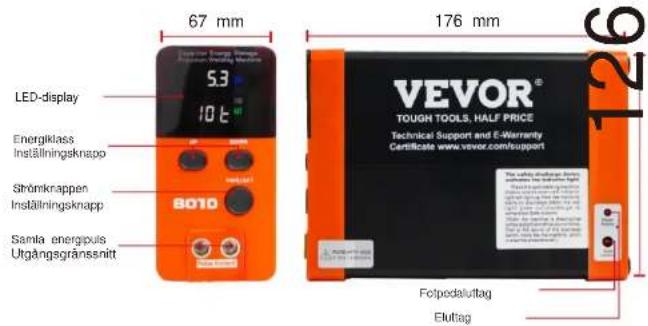

Produktdiagram

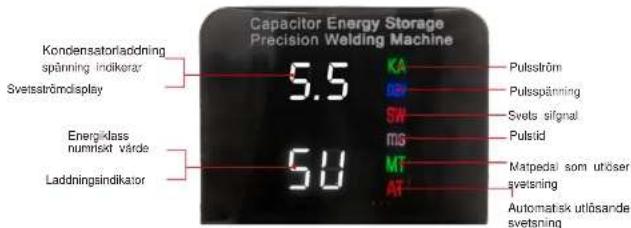

Kontrollpanel skiss

Utgående svetsström är 0,8 KA. SW tänds omedelbart under svetsning.

Detta betyder att energiutsläppet är (25t). Frigöringsenergiklassen för AT-läge kan justeras från 00 till 99.

1. Ställ in energiklass — För att anpassa energiklass, måste du trycka på strömbrytaren när maskinen är på. Det aktuella numret kommer att blinka. Du kan justera numret med "/" -knapparna. ▲ ▼

5. Tryck på strömmen och " / " knappar för att ändra din plats svetsläge, såsom AT/MT växla.

1. När maskinen inte är i användning, vänligen tryck och håll in strömknappen i 2 sekunder och koppla ur nätadaptern från vägguttaget.
2. Laddningstid

Modell	801D
Laddningstid	20 min

1. Referenstabell för punktsvetstjocklek

Tjocklek	0,1 mm 0	12 mm 0,15	mm 0,2 mm		0,3 mm
Rent nickel	06-08t	10-11t	12-15t	20-25t	60-70t
Nickelpläterat stål	03-04h	07-08h	19-12 0mmer	15-18t 40-50 ton

Välj rätt energiklass och pulsström enligt olika objekts material och tjocklekar.

5. Driftssteg

MT-läge - kontroll med fotpedal (bekvämt för parameterjustering och svetsfelsökning för att uppnå bästa punktsvetseffekt).

1. Välj MT-läge. 2. Installera fotpedalen.

Fotpedal

1. Håll i svetspennan och applicera ett visst tryck på föremålets yta (t.ex. nickelremsa) samtidigt. Släpp energi genom att styra fotpedalen.

1. Kontrollera fläckars tillförlitlighet. Avsluta punktsvetsningen.

AT-läge - automatisk svetsning (ingen fotpedalkontroll, lämplig för att svetsa ett stort antal batterier under lång tid).

NOTERA:

1. Punktsvetsning måste pressas.
2. Oxidationen av svetsnålen ska poleras och de två svetsnålarna ska hållas i nivå.

1. Välj AT-läge

1. Häll i svetspennan och applicera ett visst tryck mot objektets yta (egnickeiremsa) samtidigt. Automatisk svetsning börjar efter ca 20 ms.

1. Kontrollera fläckarnas tillförlitlighet. Avsluta punktsvetsningen.

Huvudmaskin och basdisplay

Installationsläge:

Svetsarens rygg ska sättas inin i basen vertikalt.	Svetsare med 73SA svetsarm placerad i basen.

Användningsscenario:

Fäst svetsaren på basen för att förhindra rörelse under svetsningsprocessen.

Svetshuvudparameter (73SA)

Handtagsmoment	950 g	Handtagsdriftsvinkel	0-50°
Svetsarm Driftsavstånd	15 mm	Tryckjusteringsområde	1~9,5N
Peak Welding Energy	290J	Svetsarmsbredd	44 mm

OBS: Var noga med att inte röra koppartrådarna tillsammans under punktsvetsning.

Allmän introduktion av 801D punktsvetsmaskin

Anslut strömuttaget till 801D punktsvetsströmanslutningsport.

Anslut adaptern till ett AC 100-240 volt vägguttag för att ladda maskinen.

Sätt i den mobila svetspennan och se till att anslutningen är stabil.

* Strömmen inuti kondensatorn frigörs för säker transport innan den lämnar fabriken. När du tar emot maskinen, slå på den, ladda den i 20-30 minuter och vänta tills spänningen stiger mellan 5,2-5,8V innan punktsvetsning.

3. Introduktion av LED-displayen

1. Tryck på knappen, vrid svetsmaskinen.

2. Efter att maskinen slås på för första gången kommer lysdioden att visa "CH" intermittent och realtidsspänningsvärdet för den interna kondensatorn. Punktsvetsaren laddas.

3. När spänningen är mellan 5,4\~5.8V är maskinen klar att användas.
