788H - Poste à souder Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Soudeuse par points et chargeur de batterie deux en un
Dimensions	140 × 245 × 200 mm
Poids	4,3 kg
Tension d'entrée	AC 110 V / 220 V ± 10 %, 50/60 Hz
Courant de soudage	50 A ~ 800 A (temps d'impulsion 1 ms ~ 19 ms)
Tension de charge	4,2 V ~ 36 V réglable
Courant de charge	0 ~ 2 A réglable
Épaisseur de soudage (tôle)	0,1 - 0,2 mm
Épaisseur de soudage (bande nickelée)	0,05 - 0,2 mm
Épaisseur de soudage (nickel pur)	0,05 - 0,15 mm
Nombre d'impulsions	Jusqu'à 16 impulsions, réglable par micro-ordinateur
Contrôle	Micro-ordinateur, affichage numérique, boutons de réglage
Fonctions principales	Soudage par points double impulsion, charge de batterie, testeur de tension
Accessoires inclus	Machine, pédale de commande, pinces, clés hexagonales, fusibles 20A, échantillons de nickel, manuel
Entretien et nettoyage	Polir les aiguilles de soudage avec un chiffon crocus, appliquer de l'huile lubrifiante
Sécurité	Utiliser avec prise de terre, porter lunettes et gants, éviter environnements humides ou explosifs
Pièces détachées et réparabilité	Fusible 20A remplaçable, aiguilles de soudage interchangeables
Certifications	FCC classe B, conforme à la directive DEEE
Marque	Vevor
Modèle	788H
Origine	Fabriqué en Chine

FOIRE AUX QUESTIONS - 788H Vevor

Comment régler le courant de soudage sur le Vevor 788H ?

Appuyez sur la touche de réglage * pour sélectionner le premier chiffre du courant (le tube numérique clignote). Utilisez les touches UP ou DOWN pour ajuster. Appuyez à nouveau pour le deuxième chiffre. Une troisième pression permet de régler le nombre d'impulsions (1 ou 2). Une quatrième pression enregistre et quitte.

Comment utiliser la fonction de charge de batterie ?

Confirmez la tension nominale de la batterie. Réglez la tension de sortie (par ex. 4,2 V pour une cellule lithium). Réglez le courant de charge à environ 0,5 A pour 1000 mAh. Connectez la borne rouge à l'anode et la noire à la cathode. Le mode de charge s'active en appuyant 2 secondes sur le bouton de commutation Test/Charge (voyant orange).

Quels types de batteries peuvent être chargés avec le 788H ?

Le chargeur accepte les batteries lithium-ion, LiPo, etc., avec une tension de 4,2 V à 36 V. Il peut charger des batteries simples ou en série (2 à 10 cellules). Assurez-vous que le courant de charge ne dépasse pas 1C pour éviter tout dommage.

Comment tester la résistance interne d'une batterie ?

En mode charge, réglez le courant de charge égal à la capacité de la batterie. Mesurez la tension de charge et notez-la. Appuyez sur le bouton rouge pour afficher la tension réelle de la batterie. Calculez la résistance interne selon la formule R = (Vcharge - Vbatterie) / Icharge.

Comment régler la pression des aiguilles de soudage ?

Tournez le régulateur de pression situé au-dessus de la machine. Pour les pièces fines, tournez dans le sens anti-horaire pour réduire la pression. Pour les pièces épaisses, tournez dans le sens horaire pour augmenter la pression. Vérifiez la qualité de la soudure après chaque réglage.

Que faire si la machine ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et le fusible 20A à l'arrière de la machine. Assurez-vous que la tension secteur correspond à la tension nominale (110 V ou 220 V). Si le problème persiste, essayez un autre circuit ou remplacez le disjoncteur par un modèle 40A-63A.

Comment entretenir les aiguilles de soudage ?

Nettoyez régulièrement les pointes des aiguilles avec un chiffon crocus pour éliminer l'oxydation. Si nécessaire, appliquez une goutte d'huile lubrifiante pour éviter la corrosion. Assurez-vous que les deux aiguilles sont bien alignées et serrées avec une clé hexagonale M4.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection et des gants pendant le soudage. Utilisez une prise de courant avec mise à la terre. Ne pas utiliser dans un environnement humide ou inflammable. Débranchez l'appareil après utilisation et gardez-le hors de portée des enfants.

Comment passer du mode test au mode charge ?

Appuyez sur le bouton de commutation Test/Charge (rouge) pendant 2 secondes. Le voyant passe du rouge (test) à l'orange (charge). Pour revenir en mode test, éteignez et rallumez la soudeuse par points.

Quelle épaisseur de bande de nickel peut être soudée ?

Pour les bandes nickelées, l'épaisseur peut aller de 0,05 mm à 0,2 mm. Pour le nickel pur, de 0,05 mm à 0,15 mm. Ajustez le courant et la pression en fonction de l'épaisseur pour obtenir une soudure solide.

MODE D'EMPLOI 788H Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

PLACE SUR

MODÈLE:788H

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www.vevor.com/support

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs."Enregistrer Moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pournez bénéficier en achetant certains outils chez nous, par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas pour nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ceci est l'instruction originale, veuillez lire attentivement toutes les instructions du manuel avant de fonctionner. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

-1-

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

AVERTISSEMENT : changements ou modifications apportés à ce produit non expressément approuvés par la part responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et déclaré conforme aux limites d'une classe B. appareil numérique conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut rayonner de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'alde.

-dix-

VEYOR Model 708H FISALERY Troueur de fusible (fusible 20A) Condors secteur

L'indice de performance

A. Machine à souder par points

1. Tension d'entrée : AC110 V/220 V ± 10 %.
2. Courant de soudage : 50 A \~ 800 A.

(Le temps d'impulsion correspondant : 1 ms \~ 19 ms)

B. Chargeur à commande numérique

1. Tension de charge : 4,2 \~ 36 V (réglable).
2. Courant de charge : 0 \~ 2 A (réglable).
   C. Poids: 4,3 kg.
   D. Taille: 140 × 245 × 200 mm.
   E. Gamme d'épaisseur de soudage de tôle : 0,1 - 0,2 MM

Machine x1 ensemble

Nickel

0.15c8mm 1kg

uniquement pour 110V Ua

Interrupteur a podale

x1 place

Clps de les

x1 pieca

Brauchman

scuder x2 pairs

Clé hexagonale

x7 μm

Fusble 12pc

-3-

Fusibori

x1 photo

Escherillon de nickel

100 pieces

Manuel

x1

CONSIGNES DE SÉCURITÉ

• Tout le contenu de ce produit est lié à la sécurité. Les utilisateurs doivent les respecter. Le non-respect des instructions peut être dangereux.

• Les avertissements de sécurité contenus dans cet article concernent principalement l'utilisation correcte de ce produit. Les précautions expliquent le danger, le degré de dommage et les problèmes possibles. Une opération illégale peut endommager vos biens, vos biens et même mettre en danger votre sécurité personnelle.

• Avant d'utiliser la soudeuse par points, veuillez lire attentivement ce manuel et le conserver correctement pour une utilisation future.

• N'utilisez pas d'autres accessoires sans l'autorisation du fabricant, ne modifiez pas la machine à souder et ne les démontez pas et ne les réparez pas par du personnel de maintenance non professionnel sinon des incendies, des chocs électriques et des blessures pourraient survenir.

• Veuillez vérifier si le produit est endommagé après le déballage, vérifiez si les accessoires sont sûrs et faites attention à vérifier que la fiche et le cordon d'alimentation doivent être intacts pour éviter tout risque de choc électrique.

• Veuillez garder ce produit hors de portée des enfants ou des personnes handicapées. Les enfants et les personnes handicapées doivent utiliser ce produit sous la surveillance d'un tuleur.
• En cas de dysfonctionnement, retirez immédiatement la fiche d'alimentation et ne laisser le produit défectueux en état de marche.
• Avant utilisation : assurez-vous que votre source d'alimentation est adaptée à la tension du produit, nominale. La tension nominale figure sur l'étiquette du produit. Le produit utilise soit 100-127Vac, soit 220-240Vac et 50/60 HZ. Connectez le cordon d'alimentation entre le produit et une prise secteur mise à la terre.
• Doit être utilisé avec une prise fixe monophasée à trois étages avec une mise à la terre fiable. Il est striclement interdit d'utiliser une prise mobile à fil flexible et de partager une prise avec d'autres appareils électriques.
• Il est normal de produire des étincelles lors du soudage par points. Veuillez porter des lunettes et des gants pendant le processus de soudage.
• Ne vous inquiétez pas de l'éclairage du flash. La soudeuse par points est une puissance élevée Machine et décharge instantanée d'un courant élevé. Parce que ce moment est en 20 ms et c'est normal.
• Lorsqu'il n'est pas utilisé, l'alimentation électrique doit être coupée pour garantir la sécurité.
• N'utilisez pas ce produit dans un environnement de brouillard d'eau ou dans un environnement inflammable ou environnement explosif.
• Gardez le cordon d'alimentation éloigné des sources de chaleur.

8

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

REPRESENTANT DU ROYAUME-UNI

Groupe Pooledas Ltd

Unité 5 Maison Albert Edward, Les Pavillons

Preston, Royaume-Uni

CK REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Allemagne

Fabriqué en Chine

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/CE. Les symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produ à tous les accessoires marqués de ce symbole. Les produits marqués comme te peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Je Résumé

Il s'agit d'un chargeur de batterie et de soudage par points pour micro-ordinateur deux en un, il a une large plage de réglage actuelle, fonctions solides et haute fiabilité, il est donc adapté pour souder ou assembler la batterie rechargeable, souder et monter une pièce métallique, etc.

1. Soudage par points par micro-ordinateur à double impulsion et chargeur de batterie, c'est le première technologie au monde.
2. Contrôle par micro-ordinateur jusqu'au niveau 199 (99°1: 99°2), paramètre de précision paramètre.
3. Il y a une ou deux impulsions à choisir pour un soudage plus rapide.
4. Il dispose de deux réglages de courant pour régler rapidement le courant de soudage. Le maximum jusqu'à 16 Impulsions. Convient pour souder des matériaux plus épals.
5. La partie de charge a 4,2 V-36 V pour être régulée en continu, elle est satisfaisante pour la plupart des batteries simples et assemblées pour le chargement et les tests.
6. Le testeur de batterie spécifique peut tester la tension de charge flottante, c'est pratique pour choisir la tension appropriée à la charge.
7. Il dispose d'un interrupteur au pied et d'un ajusteur de pression, qui améliorent la précision de scudage.

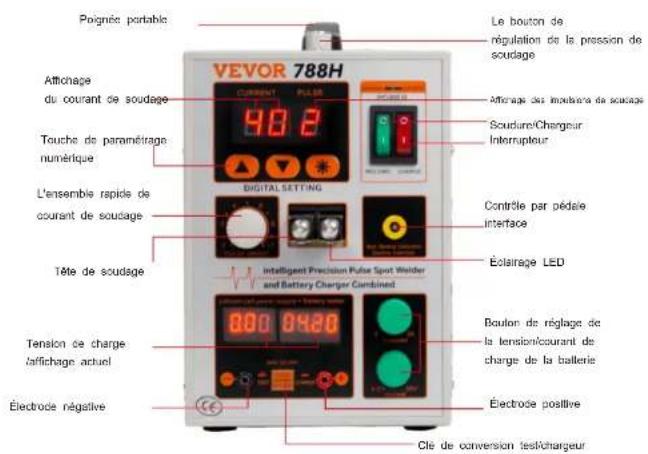

Croquis du plan

Poignée portable Le bouton de régulation de la pression de scoudage VEVOR 788H CURRENT PULSE Affichage du courant de soudage 90.2 Touche de paramétrage numérique Digital Setting Afinage des modérés de soudage Sculature/Chargeur Interrupteur L'ensemble rapids de courant de soudage Contrôle par pédaie interface Tête de soudage Intelligent Precision Pulse Spot Weider and Battery Charger Combined Éclairage LED Tension de charge l'affichage actuel Boulon de réglage de la tension/courant de charge de la batterie Électrode positive Clé de conversion testichargeur

La feuille de paramètres pour référence pour ajuster le courant

Matériel de bande de nickel\Épaisseur de Bande de nickel	0,1 mm	0,12 mm	0,15 mm	0,2 mm
Plaqué nickel	1P-40	2P-50	2P-65	2P-65Bouton de puissance d'imputation échelle 5-6
Nickel pur	2P-50	2P-70	2P-65Bouton de puissance d'imputation Échelle 5-6	-

NOTE:

1. le soudage par points doit être pressé.
2. L'oxydation de l'aiguille à souder doit être polie et les deux soudures les aiguilles doivent être maintenues au niveau.

Mode de fonctionnement de charge de la batterie

1. Pour confirmer la tension nominale et la capacité de la batterie ou du bloc-batterie, cela va être facturé.

2. Pour ajuster la tension de sortie de la machine. Par exemple, il s'agit de 3,6 V de chaque lithium batterie, vous devez donc ajuster la tension de sortie par unité de 4,2 ± 0,05 V, ainsi que la batterie.

3. Pour ajuster la valeur de courant constant de charge de la machine, standard pour capacité de la batterie correspondant à la valeur 1;1 telle que la capacité de la batterie est de 1000 mAh, vous devez régler le courant constant à environ 0,50 A.

Si la capacité de la batterie est inconnue, vous pouvez ajuster le courant constant valeur à environ 0,50 A, mais l'augmentation de la température ne peut pas dépassée pour vous devez diminuer le courant de charge. Attention ! la batterie sera endommagée si le courant de charge est supérieur à 1C, ou fera exploser la batterie.

1. Pour confirmer s'il y a correspondance entre la batterie ou la batterie et le Polarité de charge de sortie, cela signifie que l'anode de la batterie doit se connecter à la bome rouge, la cathode de la batterie doit se connecter à la bome noire, sinon la batterie sera endommagée.

2. L'anode et la cathode de la batterie ne peuvent pas être court-circuitées, cela provoquerait le la batterie a pris feu, sinon.

3. Une fois la batterie ou la batterie correctement connectée, le tube numérique affichera La tension de charge actuelle de la batterie. Elle s'additionnera avec l'augmentation de la Temps de charge et il s'ajoutera enfin à la valeur de tension de réglage ; la soudeuse affichera le courant de charge actuel, il diminuera avec l'augmentation du temps de charge et sera finalement proche de zéro.
4. Lorsque la tension atteint la limite de tension de la batterie, telle que 4,2 V, 8,4 V, etc. Le courant s'ajoute au vingtième de sa capacité, telle que 1000 mAh, le courant de charge chute à moins de 50 mA. Cela signifie que la charge de la batterie est fait.

5. Comment tester la résistance interne de la batterie. Dans l'état de charge normal, réglez le bouton de charge, égal au courant de capacité de la batterie, testez maintenant la tension de charge et enregistrez les données, appuyez sur le bouton rouge pour vérifier la tension réelle de la batterie et -VBattery record. Selon R.=Courant —— et vous convertissez la batterie interne résistance.

6. Opération de charge

Bouton réglable avec précision de la tension de charge La tension de sortie 4,2 V \~ 36 V peut être ajustée. nécessaire de tourner plusieurs fois le bouton précis pour régler les paramètres de tension de sortie (Mélanger15cercle)

Bouton de commutation du mode Test/Charge :

Fonction de test : il est nécessaire d'ajuster le bouton de tension et de courant au minimum, il peut tester les batteries de la série 2 à 10.

Fonction de charge : appuyez sur l'interrupteur de charge. Le mode d'origine est le mode de test dont le voyant est en rouge. Testez d'abord la batterie en charge. Appuyez sur la touche de changement pendant 2 secondes pour passer au mode de charge dont le voyant est en orange. Ajustaz la tension appropriée. Le La batterie se connecte à la machine et ajuste le courant de charge. Veuillez rallumer la soudeuse par points pour passer en mode test.

Le réglage de la pression de l'aiguille de soudage

Il y a un régulateur de pression au-dessus de la machine, en fonction de l'épaisseur des différentes pièces, la pression entre l'alguille de soudage et la pièce peut être ajustée via le régulateur. Lorsque vous soudez une pièce fine, toumez-vous vers

Position dans le sens inverse des aiguilles d'une montre pour réduire la pression. Lorsque vous soudez une pièce épaisse, tournez dans le sens des aiguilles d'une montre pour augmenter la pression. Pour observer le joint de soudure après avoir ajusté la pression de soudage à chaque fois. Pour rendre le joint de soudure ferme et fiable, afin d'atteindre l'objectif d'un soudage précis.

L'entretien de l'aiguille à souder

1. L'aiguille à souder de la nouvelle machine doit être serrée à travers l'hexagone M4 des vis.
2. Vérifiez les deux pinces à aiguilles plus souvent. Si elles sont oxydées, vous pouvez les brayer, luminosité avec du tissu crocus.
3. Vérifiez les deux aiguilles et les pointes des aiguilles plus souvent. Si elles sont oxydées, vous pouvez également les broyer avec un chiffon crocus.
4. Pour éviter que les pinces à aiguilles et les aiguilles de soudage ne s'oxydent, vous pouvez les appliquer avec de l'huile lubrifiante.

Réparation d'un défaut simple

Phénomènes de panné	Traitement
La machine ne fonctionne pas	Veuillez vérifier l'alimentation électrique et l'assurance derrière la machine.
Mauvais effet de soudage	Vérifiez l'alimentation électrique si elle est inférieure à 110/220 V et la prise est connectée.
Mauvaise scoudure	Vérifiez la position du soudage, de l'aiguille et observez l'aiguille de soudage si elle est oxydée. Ajustez l'aiguille de soudage.
Protégé par GFCI	Si vous utilisez la machine pour la première fois, remplacez un autre circuit d'alimentation ou changez le GFCI 40A - 63A.
Irrégulier chargement	Vérifiez la tension de sortie si elle est conforme à la batterie ; Le courant constant est raisonnable.
La recharge protégé fermé	Réduction du courant de charge ou utilisation dans un environnement bien ventilé.

La méthode de fonctionnement du soudage par points

1. Débranchez avant tout l'alimentation électrique, desserez les vis de fixation utilisées pour fixer l'alguille de soudage, fixez les vis et ajustez la pression de soudage après avoir soigneusement régié la hauteur de l'alguille de soudage.
2. Passez à la position « POWER On » après le branchement, la machine à souder par points passe en état de voille
3. Si vous souhaitez modifier la valeur actuelle, déclencher le numéro d'impulsion, vous pouvez appuyer sur le bouton touche de réglage ***.

(1) Appuyez une fois sur « * », après avoir choisi le premier chiffre de la valeur actuelle (le tube numérique lumineux), vous pouvez appuyer sur « UP » ou « DOW » pour modifier la valeur actuelle.
(2) Appuyez à nouveau sur « * » pour choisir le deuxième chiffre de la valeur actuelle (le voyant lumineux tube numérique) et appuyez sur « UP » pour ajouter ou appuyez sur « DOW » pour réduire la valeur actuelle.
(3) Appuyez sur "4" pour la troisième fois pour sélectionner l'impulsion de déclenchement, appuyez sur "UP" pour ajouler ou appuyez sur "DOW" pour réduire la valeur actuelle, choisissez "2" pour la double impulsion qui est 2 fois rapide pour le soudage par points., les connexions soudées seront plus fiables.
(4) Appuyez sur « » pour la quatrième fois, cela enregistrera et quittera les valeurs de réglage.

1. Selon le degré d'épaisseur des matériaux de soudage pour régler le courant valeur et numéro d'impulsion, puis dirigez la pièce polaire de la batterie vers l'électrode de soudage et poussez la pièce polaire de la batterie.
2. Lorsque le soudage de précision est requis, mais le soudage manuel n'est pas autorisé. l'externe La pédale de commande peut vous aider à résoudre ce problème.
3. Il est basé sur l'épaisseur de la bande de nickel pour ajuster la pression de soudage. 360 degrés Bouton sans électrode. Il y a un ressort à l'intérieur pour augmenter et diminuer la pression.

Installez l'interrupteur commandé par pédale. Placez la bande de nickel sur la batterie. Appuyez fermement sur la bande de nickel et la batterie avec la pression de la tête de soudage. Appuyez sur l'interrupteur commandé par pédale pour terminer le soudage.

Attention : veuillez noter que la soudeuse par points ne peut utiliser que la pédale.

interrupteur contrôlé pour souder lorsque l'interrupteur à pédale est connecté à la soudeuse par points. Le micro-interrupteur est hors d'action.

Batterie de soudage: pile bouton Batterie cylindrique 1 à 4 rangées de batterie 18650 La longueur de soudage étendue est de 3,5 cm Elle ne peut pas s'étirer et reculer. Elle ne peut pas installer de stylo de soudage Épaisseur de soudage de la bande de nickel.

Nickelé : 0,05 \~ 0,2 mm Nickel pur :

0.05 \~ 0.15 mm
