INSTRUKCJA OBSŁUGI 788H Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

NA MIEJSCU

MODEL: 788H

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie." Oszczędzaj Połowa", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkową kwotę oszczędności, jakie możesz zyskać kupując u nas określone narzędzia

w porównaniu z głównymi, topowymi markami i niekoniecznie oznacza uwzględnienie wszystkich kategorii oferowanych przez nas narzędzi. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Nie krępuj się aby się z nami skontaktować.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, Prosimy uważnie przeczytać wszystkie instrukcje zawarte w instrukcji przed operacją. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś.

Proszę wyboczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

-1-

Informacje FCC:

PRZESTROGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia.
2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę. odpowiedzialny za zgodność, może unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga:

ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwlerdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiększ odległość pomiędzy produktem a odbiornikiem.
• Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest produkt odbiornik jest podłączony.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

-10-

VEVOR Model 708M FIRALZIVI Driana higpieczka dripieczka 200A Przewód serstawy

Indeks wydajności

A. Zgrzewarka punktowa
1. Napięcie wejściowe: AC110V/220V ± 10%
2. Prąd spawania: 50A - 800A

(Odpowiadający czas impulsu: 1 ms - 19 ms)

B.Ładowarka sterowana numerycznie

1. Napiecie ladowania: 4,2 - 36 V (regulowane)
2. Prąd ładowania: 0 - 2A (regulowany)
   C. Waga: 4,3 kg
   D. Rozmiar: 140 × 245 × 200 MM

E.Zakres grubości spawania blachy: 0,1 - 0,2 MM

Masyna x1 zestaw

Plyta niklava
0.15x8mm 1kg tylko
dia 1:0V Us

Przlecznik podolowy
x1 57

Kipy testowe

Kolki do spawania x2 paryx1 szt

Klusz szectoszalny
x1 szt

x1 szt

Bezpiecnnice2 svt

Osprzet
x1 571

Próbka niklu
100.5升

podręczni
x↑

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

• Cała zawartość tego produktu ma związek z bezpieczeństwem. Użytkownicy muszą ich przestrzegać. Niezastosowanie się do instrukcji może być niebezpieczne.

• Ostrzczenia dotyczące bezpieczeństwa zawarto w tej pozycji dotyczą głównie prawidowego użytkowania tego produkłu. Środki ostrożności wyjasniają niebezpieczeństwo, stopień szkód i możliwe przyczyny. Nielegalne działanie może spowodować uszkodzenie Twojego towaru, mienia, a nawet zagrozić Twojemu bezpieczeństwu osobistemu.

• Przed użyciem zgrzewarki punktowej prosimy o dokładnie zapoznanie się z niniejszą instrukcją i zachowanie jej do wykorzystania w przyszłości.

• Nie używaj innych akcesoriów bez zgody producenta, nie modyfikuj spawarki, nie demontuj i nie naprawiaj ich przez nieprofesjonalny personel konserwacyjny, w przeciwnym razie może dojść do pożaru, porażenia prądem lub obrażeń.
• Po rozpakowaniu proszą sprawdzić czy produkt nie jest uszkodzony, sprawdzić czy akcesoria są bezpieczne oraz zwrócić uwagę czy wtyczka i przewód zasilający muszą być nienaruszone, aby uniknąć ryzyka porażenia prądem.
• Proszę trzymać ten produkt poza zasięgiem dzieci i osób niepełnosprawnych. Dzieci i osoby niepełnosprawne powinny używać tego produktu pod nadzorem opiekuna.
• W przypadku nieprawidłowego działania należy natychmiast wyłąć wtyczkę z gniazdka i tego nie robić pozostawić wadliwy produkt w stanie sprawnym.
• Przed uzyciem: Upewnij się, że źródło zasilania jest odpowiednie dla napięcia produktu Napięcie znamionowe znajduje się na esykiecie produktu. Użytkownicy produktu mogą mieć napięcie 100-127 V AC lub 220-240 V AC i 50/60 Hz. Podłącz przewód zasilający pomiędzy produktu i uziemionego gniażdka elektrycznego.
• Należy używać jednofazowego, stałego, trójstopniowego gniazdka z niezawodnym uziemieniem. Surowo zabrania się używania gniazdka mobilnego z elastycznym przewodem i dzielenia gniazdka z innymi urządzeniami elektrycznymi.
• Podczas zgrzewania punktowego iskrzenie jest zjawiskiem normalnym. Podczas spawania należy nosić okulary i rękawice.
• Proszę nie martwić się o oświetlenie w trybie flash. Zgrzewarka punktowa ma dużą moc maszynę i natychmiast rozładowuje wysoki prąd. Ponieważ ten moment trwa 20 ms i jest to normalne.
• Gdy urządzenie nie jest używane, należy odłączyć zasilanie, aby zapewnić bezpieczeństwo.
• Nie używaj tego produktu w środowisku mgły wodnej lub w środowisku łatwopalnym środowisko wybuchowe.
• Trzymaj przewód zasilający z dala od źródeł ciepła.

REPUBLIKA Wielkiej Brytanli

Pooledas Group Ltd

Jednostka 5 Albert Edward House, pawilony

Preston, Wielka Brytania

REPREZENT CK

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

Wyprodukowano w Chinach

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom Dyrektywy Europejskiej 2012/19/EC. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbió śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesorie oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

Ja. Podsumowanie

Jest to mikrokomputerowe zgrzewanie punktowe i ładowarka akumulatorów typu „dwa w jednym”. zakres regulacji prądu, mocne funkcje i wysoka niezawodność, dlatego jest przystosowany do spawanie lub montaż akumulatora, spawanie i montaż metalowego przedmiotu i tak dalej.

1. Mikrokomputerowe zgrzewanie punktowe i ładowarka z podwójnym impulsem, to jest to pierwsza technologia na świecie.
2. Sterowanie mikrokomputerem do poziomu 199 (99*1; 99*2), parametr precyzji ustawienie.
3. Do szybszego spawania można wybrać jeden lub dwa impulsy.
4. Posiada dwa ustawienia prądu umożliwiające szybkie ustawienie prądu spawania. Maksymalny do 16 impulsów, Kombinczon do spawania grubszych materiałów,
5. Część ładująca ma napięcie od 4,2 V do 36 V, które jest stale regulowane, co jest zadowalające większość pojedynczych i zmontowanych akumulatorów do ladowania i testowania.
6. Specjalny tester baterii może sprawdzić napięcie ładowania pływakowego, jest to wygodne aby wybrać odpowiednie napięcie do ładowania.
7. Posiada przełącznik nożny i regulator ciśnienia, które poprawlają dokładność spawalniczy.

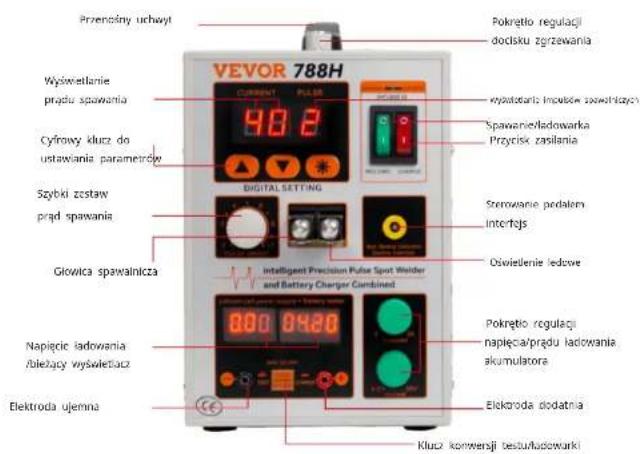

, Szkic planu

Przencsny uchwyt VEVOR 788H Wyskiewianie prądu spawania Cyfrowy klucz do ustawania paramierów Szybki zestaw prąd spawania Głowica spawalnicza Napięcie ładowania /biełący wyświetlacz Elektroda ujemna Pokrętło regulacji dodisku zgrzewania Wyświderski inodnie szewictaczyj Spawanie/ladowarka Przycisk zasilania Stromowanie podalem intertajs Oświedenie ledowe Intelligent Precision Pulse Spot Wider and Battery Charger Combined Pokrętło regulacji napięcia/prądu ładowania akumulatora Elektroda dodatnia Klucz konwersji bestuładowarki

Arkusz parametrów w celach informacyjnych, aby dostosować prąd

Material zpasek niklowy\GrubośćPasek niklowy	0,1 mm	0,12 mm	0,15 mm	0,2 mm
Nikiowane	1P-40	2P-50	2P-65	2P-65Pokrętio mocy impulsowew skali 5-6
Czysty nikiel	2P-50	2P-70	2P-65Pokręto zadania impulsowegoSkala 5-6	-

NOTATKA:

1, należy nacisnąć zgrzewanie punktowe.
2. Utlenianie igły spawalniczej należy wypoierować i wykonać dwa spawanie igły powinny być trzymane poziomo.

Tryb ładowania akumulatora

1. Aby potwierdzić napięcie znamionowe i pojemność akumulatora lub zestawu akumulatorów, należy: zostanie obciążony.
2. Aby wyregulować napięcie wyjściowe maszyny. Na przykład 3,6 V dla każdego litu baterii, dlatego należy dostosować napięcie wyjściowe na jednostkę 4,2 ± 0,05 V, również dla pakietu baterii.
3. Aby wyregulować wartość prądu stałego ładowania maszyny, standard dla pojemność baterii odpowiadająca wartości 1:1, np. pojemność baterii wynosi 1000mA/h, należy ustawić prąd stały na około 0,50A.

Jeśli pojemność akumulatora nie jest znana, można wyregułować prąd stały

, jesii nie,

wartość około 0,50A, ale wzrost temperatury nie może przekroczyć 20

należy zmniejszyć prąd ładowania. Uwagal akumulator zostanie uszkodzony, jeśli prąd ładowania będzie większy niż 1C lub spowoduje, że akumulator stanie w piomleniach.

1. Aby potwierdzić, czy jest to odpowiednik akumulatora lub zestawu akumulatorów i polaryzacja ładowania wyjściowego oznacza, że anoda akumulatora powinna być połączona z czerwonym zaciskiem, katoda akumulatora powinna być połączona z czarnym zaciskiem, w przeclwnym razie akumulator zostanie uszkodzony.

-5-

1. Anoda i katoda akumulatora nie mogą być zwarte, spowoduje to
   w przeciwnym razie akumulator stanie w płomeniach.
2. Po prawidłowym podłączeniu akumulatora lub zestawu akumulatorów wyświetli się cyfrowy w kształcie tuby aktualne napięcie ładowania akumulatora. Będzie ono sumowane wraz ze wzrostem czas ładowania i w końcu zsumuje się do ustawionej wartości napięcia; spawacz to zrobi wyświetla aktualny prąd ładowania, będzie on zmniejszał się wraz ze wzrostem czasu ładowania i na koniec będzie bliski zeru.
3. Góy napięcie osiągnie limit napięcia akumulatora, np. 4,2 V, 8,4 V itd. Prąd dodany do dwudziestej jego pojemności, np. 1000 mA/h, prąd ładowania spadnie do mniej niż 50 mA. Oznacza to, że ładowanie akumulatora trwa zrabiane.
4. Jak sprawdzić rezystancję wewnętrzną akumulatora. W normalnym stanie naładowania wyreguluj pokręto ładowania na wartość prądu pojemności akumulatora, następnie sprawdź napięcie ładowania i zapisz dane, naciśnji czerwony przycisk, aby sprawdzić rzeczywiste napięcie akumulatora i VCharge - VRekord akumulatora. Według R.-Prąd — i konwertujesz baterię wewnętrzną opór.
5. Operacja ładowania

Preczyjne pokrętło regulacji napięcia ładowania Można regulować napięcie wyjściowe 4,2 V - 36 V. Tak jest konieczne jest wielokrotne przekręcenie preczyjnego pokrętła w celu regulacji parametrów napięcia wyjściowego (Mix15 okręgów)

Przycisk zmiany trybu testowania/ladowania:

Funkcja testowa: Konieczne jest ustawienie pokrętła napięcia i prądu na minimum, aby przetestować akumulator serii 2 - 10.

Funkcja ładowania: Naciśnij przełącznik ładowania. Oryginalny tryb to tryb testowy, w którym lampka świeci na czerwono. Najpierw przetestuj ładujący się akumulator. Naciśnij przycisk zmiany na 2 sekundy, aby przejść do trybu ładowania, w którym lampka świeci się na pomarańczowo. Wyreguluj odpowiednie napięcie, podłącz akumulator do maszyny i wyreguluj prąd ładowania. Aby przejść do trybu testowego, włącz ponownie zgrzewarkę punktową.

-6-

, Regulacja docisku igły spawalniczej

Nad maszyną znajduje się regulator ciśnienia, zależnie od grubości różnych przedmiotów obrabianych. Za pomocą regulatora można regulować ciśnienie pomiędzy igłą spawalniczą a przedmiotem obrabianym. Podczas spawania cienkiego przedmiotu należy przejść do w kierunku przedwnym do ruchu wskazówek zegara, aby zmniejszyć ciśnienie. podczas spawania grubego przedmiotu obroć do pozycji zgodnej z ruchem wskazówek zegara, aby zwiększyć ciśnienie. Obserwować złącze lutowane po każdorazowej regulacji ciśnienia spawania. Aby połączenie lutowane było mocne i niezawa aby osiągnąć cel precyzyjnego spawania.

Konserwacja igły spawalniczej

1. Igła spawalnicza w nowej maszynie musi być zaciśnięta za pomocą sześciokąta M4 Sruby.
2. Częściej sprawdzaj dwa zaciski igier, jeśli są utlenione, możesz je zeszllifować jasność za pomocą krokusowej tkaniny.
3. Częściej sprawdzaj obie igły i końcówki igieł, jeśli są utlenione, możesz również wyszilować do jasności szmatką krokusową.
4. Aby zapobiec utlenieniu zacisków igieł i igieł spawalniczych, można nasmarować je odrobiną oleju smarującego.

, Naprawa prostej usterki

Zjawiska usterek	Leczenie
Maszyna nie działa	Sprawdź moc i ubezpieczenie za maszyną.
Zły efekt spawania	Sprawdź zasilanie, jeśli jest mniejsze niż 110/220 v i czy gniazdko jest podłączone.
Słabe spawanie	Sprawdź pozycję spawania, igły i obserwuj lgłe spawalniczą, jeśli jest utleniona. Wyreguluj lgłe spawalniczą.
Chroniony GFCI	Jeśli używasz urządzenia po raz pierwszy, wymień inny obwód zasiliania lub zmień GFCI 40A - 63A.
Nieregularny ładowanie	Sprawdź napięcie wyjściowe, czy jest zgodne z akumulatorem; prąd stały, czy ustawiony na rozsądnym poziomie.
Ładowanie chronione zamknięte	Zmniejszenie prądu ładowania lub użytkowanie w dobrze wentylowanym pomieszczeniu.

Metoda działania zgrzewania punktowego

1. Przede wszystkim odłącz zasilanie, poluzuj śruby mocujące igłę zgrzewającą, dokręć śruby i wyreguluj docisk zgrzewania po dokładnym wyregułowaniu wysokości igły zgrzewającej.
2. Po podłączeniu przełącz do pozycji „POWER On”, zgrzewarka punktowa przejdzie w stan gotowości
3. Jeśli chcesz zmienić aktualną wartość, numer impulsu wyzwalającego, możesz nacisnąć klawisz ustawień" ^4 .

(1) Naciśnij jednokrotnie „*”, po wybraniu pierwszej liczby bieżącej wartości (tzw jasny cyfrowy w kształcie tuby), możesz nacisnąć „UP” lub „DOW”, aby zmienić aktualną wartość.
(2) Naciśnij ponownie „*”, aby wybrać drugą liczbę bieżącej wartości (jasność
cyfrowy w kształcie tuby) i naciśnij „UP”, aby dodać lub naciśnij „DOW”, aby zmniejszyć bieżącą wartość.
(3) Naciśnij „ ^2 ” po raz trzeci, aby wybrać impuls wyzwalający, aby nacisnąć „UP”, aby dodać lub naciśnij „DOW”, aby zmniejszyć aktualną wartość, wybierz „2” dla podwójnego impulsu, który jest 2 razy szybszym zgrzewaniem punktowym, połączenia lutowane będą bardziej niezawodne.
(4) Naciśnij „*” czwarty raz, aby zapisać i wyjść z ustawień.

1. W zależności od stopnia grubości materiałów spawalniczych ustawić prąd wartość i numer impulsu, następnie skieruj biegun akumulatora w stronę elektrody spawalniczej i wciśnij biegun akumulatora.
2. Gdy wymagane jest spawanie precyzyjne, ale spawanie ręczne nie jest dozwolone, zewnętrzne przełącznik nożny może pomóc rozwiązać ten problem.
3. Opiera się na grubości taśmy niklowej, aby dostosować ciśnienie spawania. 360 stopni pokrętło bezelektrodowe. Wewnątrz znajduje się sprężyna służąca do zwiększania i zmniejszania ciśnienia.

Zamontuj przełącznik sterowany pedałem nożnym. Umieść pasek nikłowy na akumulatorze. Dociśnij pasek nikłowy i akumulator dociskając giowicę spawalniczą. Naciśnij przełącznik sterowany pedałem, aby zakończyć spawanie.

Uwaga: Nalezy pamiętać, że zgrzewarka punktowa może używać wyłącznie pedału nożnego sterowany przełącznik do spawania, gdy przełącznik nożny jest podłączony do zgrzewarki punktowej. Mikroprzełącznik nie działa.

Bateria spawalnicza: Ogniwo guzikowe Bateria cylindryczna 1-4 rzędy baterii 18650 Długość przedłużenia spawania wynosi 3,5 cm Nie może się rozciągać ani cofać. Nie można zainstalować pióra spawalniczego Grubość spawania taśmy niklowej:

Niklowany: 0,05 - 0,2 mm Czysty nikiel: 0,05 - 0,15 mm
