GEBRUIKSAANWIJZING 788H Vevor

We blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs. Besparen Halve, "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen opleveren als u bepaalde gereedschappen bij ons koopt vergeteken met de grote topmerken en betekont niet noodzakelijkwerijs dat het alle door ons aangeboden categorieën gereedschappen omvat. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de heilt bespaart in vergelijking met de grote topmerken.

Heelt u productvragen? Technische ondersteuning nodig? Voel je vrij om contact met one op te neman:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen aandachtig door

voordat u gaat werken. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen.

Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

FCC-Informatie: LET OP:

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij. die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor klasse B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een wooninstallatie. Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie van radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregele

Heroriënteer of verplaats de ontvangstantenne.

• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

ÿÿDe prestatie-index

A. Puntlasmachine

1. Ingangsspanning: AC110V/220V ± 10%
2. Lasstroom: 50A \~ 800A

(De bijbehorende pulstijd: 1 ms \~ 19 ms)

B. Numerieke besturingsoplader

1. Laadspanning: 4,2 \~ 36V (instelbaar)
2. Laadstroom: 0 \~ 2A (instelbaar)
   C. Gewicht: 4,3 kg
   D. Grootte: 140×245×200MM
   E. Bereik van lasdikte van plaatwerk: 0,1 \~ 0,2 mm

0,15×8mm verrikkel 1kg alleen voor 110V Us

Pedal schakelaar x1 st

Testclips x1 51

Laspennen x2 paar

Inbussleutel x1 s1

Zckering x2 st

Ammatuur x1 st

Nikkel monster 100 stuks

Handmatig x1

VEILIGHEIDSINSTRUCTIES

• Alle inhoud van dit product heeft betrekking op de veiligheid. Gebruikers moeten zich hieraan houden. Als u de instructies niet volgt, kan dit gevaarlijk zijn.

• De veiligheidswaarschuwingen in dit artikel zijn voornamelijk bedoeld voor het juiste gebruik van dit product. In de voorzorgsmaatregelen worden het gevaar, de mate van schade en de mogelijke zaken uitgelegd. Illegale handelingen kunnen uw goederen en eigendommen beschadigen en zelfs uw persoonlijke veiligheid in gevaar brengen.

• Lees deze handleiding zorgvuldig door voordat u het puntlasapparaat gebruikt en bewaar deze good voor toekomstig gebruik.

• Gebruik geen andere accessoires zonder toestomming van de fabrikant, wijzig de lasmachine niet en demonteer en repareer ze niet door niet-professioneel onderhoudspersoneel, anders kunnen brand, elektrische schokken en letselongevallen optreden.

• Controleer of het product na het uitpakken beschadigd is, controleer of de accessoires veilig zijn en let erop dat de stekker en het netsnoer intact moeten zijn om het risico op een elektrische schok te voorkomen.
• Bewaar dit product buiten het bereik van kinderen of gehandicapten.

Kinderen en gehandicapten moeten dit product gebruiken onder toezicht van een voogd.

1. Haal bij een storing onmiddellijk de stekker uit het stopcontact en doe dat niet laat het defecte product in werkende staat achter.

2. Vóór gebruik: Zorg ervoor dat uw stroombron geschikt is voor de productspanning nominale spanning. De spanning staat op het productlabel. Het product gebruikt 100-127Vac of 220-240Vac en 50/60 HZ. Sluit het netsnoer aan tussen het product en een geaard stopcontact.

3. Er moet een eenfasig vast drietraps stopcontact met betrouwbare aarding worden gebruikt. Het is ten strengste verboden om een mobil stopcontact met flexibels draad te gebruiken en een stopcontact te delen met andere elektrische apparaten.

4. Het is normaal dat er tijdens het puntlassen vonken ontstaan. Draag tijdens het lasproces een brill en handschoenen.

5. Maak je geen zorgen over de verlichting in de liits. De puntlasmachine heeft een hoog vermogen machine en hoge stroom onmiddellijk ontladen. Omdat dit moment binnen 20 ms ligt en het normaal is.

6. Wanneer het apparaal niet wordt gebruikt, moet de stroomtzevoer worden uitgeschakeld om de veiligheid te paranderen.

7. Gebruik dit product niet in een omgeving met waternevel of in een brandbare omgeving explosieve omgeving.
   12.Houd het netsnoer uit de buurt van warmlebronnen.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.

CORRECTE VERWIJDERINGDit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. A symbol met een doorgestreeple alvalcontainer geeft aan dat het product in Europese Unie een aparte alvalinzameling vereist. Dit geldt voor het product alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zoc zijn gemarkeerd mogen niet met het normale huisvuil worden weggegooid, m moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

Ik, samenvatting

Dit is een twee-in-een microcomputer-puntlas- en batterijlader, hij heeft een brede huidig instelbereik, sterke functies en hoge betrouwbaarheid, dus het is aangepast voor lassen of monteren van de oplaadbare batterij, lassen en monteren van metalen werkstukken enzovoort.

1. Double-pulse microcomputer puntlassen en batterijlader, dat is de eerste technologie ter wereld.
2. Microcomputerbesturing tot niveau 199 (99 * 1; 99 * 2), precisieparameter instelling.
3. Er zijn een of twee pulsen om te kiezen voor sneller lassen.
4. Het heeft twee huidige instellingen om de lasstroom snel in te stellen. Het maximum is maximaal 16 puls. Geschikt voor het lassen van dikker materiaal.
5. Het oplaadgedeelte heeft 4,2 V-36 V om continu te worden geregeld, het is tevreden de meeste afzonderlijke en geassembleerde batterijen voor opladen en testen.
6. De specifieke batterijtester kan de vlotterlaadspanning testen, het is handig om de juiste spanning voor het opladen te kiezen.
7. Het heeft een voetschakelaar en een drukregelaar, die de nauwkeurigheid verbeteren lassen.

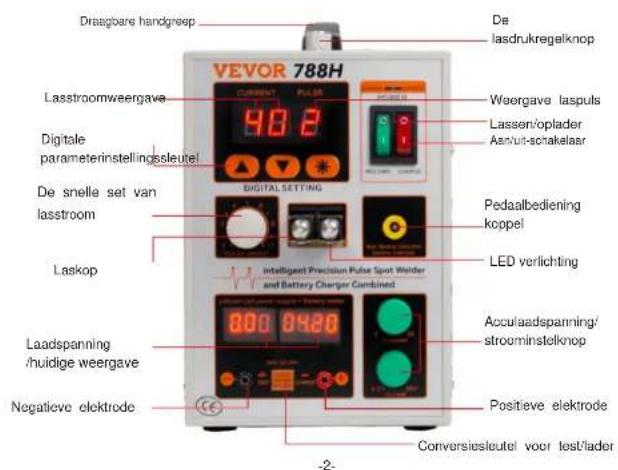

ÿÿ Planschets

Draagbare handgreep De lasdrukregelknop VEVOR 788H Lasstroomweergave 90.2 Weergave laspuls Lassen/oplader Aan/uit-sonakelaar Digital setting Digital setting Pedaalbediening koppel LED verlichting Laskop Intelligent Precision Pulse Spot Welder and Battery Charger Combined Acculaaadspanning/stroominstelknop Laadspanning/huidige weergave Positieve elektrode Negatieve elektrode Conversiesleutel voor test/lader -2-

Het parameterblad ter referentie om de stroom aan te passen

Materiaal vannikkel strip\Dikle vanNikkel strip	0,1 mm 0,12 mm		0,15 mm	0,2 mm
Vernikkeld	1P-40	2P-50	2P-65	2P-65Pulskrachtknop 5-6 schaal
Zuiver nikkel	2P-50	2P-70	2P-65Pulskrachtknop 5-6 schaal	-

OPMERKING:

1, puntlassen moet worden ingedrukt.
2. De oxidatie van de lasnaald moet worden gepollijst en de twee moeten worden gelast naalden moeten waterpas worden gehouden.

yy Bedrijfsmodus voor het opladen van de batterij

1. Om de nominale spanning en capaciteit van de batterij of het accupakket te bevestigen, dat gaat in rekening worden gebracht
2. Om de uitgangsspanning van de machine aan te passen. Zoals 3,6 V van elk lithium batterij, dus u moet de uitgangsspanning per eenheid van 4,2 ± 0,05 V aanpassen; ook de batterij.
3. Om de laadconstante stroomwaarde van de machine aan te passen, standaard voor batterijcapaciteit die overeenkomt met de 1:1-waarde, zoals de capaciteit van de batterij is 1000mA/h, u moet de constante stroom aanpassen op ongeveer 0,50A.

Als de capaciteit van de batterij onbekend is, kunt u de constante stroom aanpassen

waarde op ongeveer 0,50A, maar de temperatuur stijgt niet hoger dan 20 , als niet, u dient de laadstroom te verlagen. Let op! de batterij zal beschacigd raken als de laadstroom meer dan 1C bedraagt, of ervoor zorgen dat de batterij in brand vliegt.

1. Om te bevestigen of er overeenstemming is tussen de batterij of het batterijpakket en de uitgangslaadpolariteit betekent dat de batterijanode verbinding moet maken met de rode aansluiting, de batterijkathode moet verbinding maken met de zwarte aansluiting, anders raakt de batterij beschadlgd.

2. De anode en kathode van de batterij kunnen geen kortsluiting veroorzaken, dit zal de oorzaak zijn batterij zou anders in brand vliegen.

3. Nadat de batterij of het batterijpakket correct is aangesloten, wordt de digitale buis weergegeven de huidige laadspanning van de batterij zal oplopen met de toename van de oplaadtijd en het zal uiteindelijk oplopen tot de ingestelde spanningswaarde; de lasser zal dat doen de huidige laadstroom weergeeft, zal deze afnemen naarmate de laadtijd toeneemt en uiteindelijk bijna nul zijn.
4. Wanneer de spanning de limiet van de accuspanning bereikt, zoals 4,2 V, 8,4 V enzovoort. De stroom kan oplopen tot een twintigste van de capaciteit, zoals 1000 mA/h, en de laadstroom daalt tot minder dan 50 mA. Dit betekent dat de batterij wordt opgeladen klaar.

5. Hoe de interne weerstand van de batterij te testen. In de normale laadtoestand past u de oplaadknop aan, gelijk aan de huldige capaciteit van de batterij, test nu de laadspanning en reglstreer de gegevens, druk op de rode knop om de werkelijke batterijspanning te controleren en -VBatterijrecord.Volgens VCharge R.- = Huldig — en je converteert de batterij intern weerstand.

6. Opladen

Oplaadspanning nauwkeurig verstelbare knop 4.2V \~ 36V uitgangsspanning kan worden aangepast. Het is Het is noodzaxelijk om de precieze knop meerdere keren te drasien om de uitgangsspanningsparameters aan te passen (Mix15cirkel)

Test/Chargemode-schakelaarknop:

Testfunctie: het is noodzakelijk om de spannings- en stroomknop op het minimum in te stellen, het kan een batterij uit de 2 \~ 10-serie testen.

Oplaadfunctie: druk op de oplaadschakelaar. De oorspronkelijke modus is de testmodus waarbij het lampje rood is. Test eerst de oplaadbatterij. Druk de wijzigingstoets 2 seconden in om over te schakelen naar de oplaadmodus waarin het lampje oranje brandt. Pas de geschikte spanning aan. Sluit de accu aan op de machine en pas de laadstroom aan. Schakel de puntlasmachine opnieuw in om over te schakelen naar de testmodus.

yë De aanpassing van de lasnaalddruk

Er is een drukregelaar boven de machine, afhankelijk van de dikte van verschillende werkstukken, kan de druk tussen de lasnaald en het werkstuk worden aangepast via de regelaar. Wanneer u een dun werkstuk las, draai dan naar

tegen de klok in om de druk te verminderen, draai bij het lassen van een dik werkstuk naar de positie de klok mae om de druk te verhogen. Om de soldeerverbinding te observeren nadat u de lasdruk telkens hebt aangepast. Om de soldeerverbinding stevig en betrouwbaar te maken, om het doel van nauwkeurig lassen te bereiken.

ÿÿ Het onderhoud van de lasnaald

1. De lasnaald op de nieuwe machine moet door de M4-zeskant worden geklemd schroeven.
2. Controleer de twee naaldklemmen vaker, als deze geoxideerd zijn, kunt u ze slijpen heldarheid met krokusdoek.
3. Controleer de twee naalden en naaldpunten vaker. Als deze geoxideerd zijn, kunt u ook met krokusdoek tot helderheid slijpen.
4. Om te voorkomen dat de naaldklemmen en lasnaalden gaan oxideren, kunt u er wat smeerolie overheen smeren.

ÿÿ Reparatie van eenvoudige fouten

Storingsverschijnselen	Behandeling
De machine draait niet	Controleer de stroomvoorziening en de verzekering achter de machine.
Slecht laseffect	Controleer of de stroomvoorziening lager is dan 110/220V en of het stopcontact is aangesloten.
Slocht laswerk	Controleer de positie van het lassen, de naald en observeer de lasnaald a/s deze geoxideerd is. Pas de lasnaald aan.
GFCI boveiligd	Als u de machine voor de eerste koer gebruikt, vervang dan een ander voedingscircuit of wijzig de aardlekschakelaar van 40A~63A.
Onregelmatig opladon	Controleer de uitgangsspanning of deze overeenkomt met het batterijpakket; de constante stroom, ongeacht of deze redelijk is ingesteld
Het opladen beschernd gesloten	Vermindering van de laadstroom, of gebruik in een goed goventiloerde omgeving.

7

ÿÿ De werkingsmethode van puntlassen

1. Onlkoppel vooral de voeding, maak de bevestigingsschroeven los waarmee de lasnaald werd vastgezet, draai de schroeven vast en pas de lasdruk aan nadal u de lasnaaldhoogte zorgvuldig hebt algesteld.
2. Schakel naar de "POWER On"-positie nadat u de stekker in het stopcontact hebt gestoken, de puntlasmachine schakelt over naar de standby-status
3. Als u de huidige waarde wilt wijzigen, kunt u op het triggerpulsnummer drukken insteltoets ***.

(1) Druk één keer op "" nadat u het eerste nummer van de huidige waarde (de heldere digitale buis), kunt u op "UP" of "DOW" drukken om de huidige waarde te wijzigen.
(2) Druk nogmaals op "" om het tweede getal van de huidige waarde te kiezen (de heldere digitale buis) en druk op "UP" om toe te voegen of druk op "DOW" om de huidige waarde te verlagen.
(3) Druk voor de derde keer op *** om de triggerpuls te selecteren, druk op "UP" om toe te voegen of druk op "DOW" om de huidige waarde te verlagen. kies "2" voor de dubbele puls, wat 2 keer snel puntlassen is zullen de soldeervarbindingen betrouwbaarder zijn.
(4) Druk voor de vierde keer op *** om de instellingswaarden op te slaan en te verlaten.

1. Afhankelijk van de dikte van de lasmaterialen om de stroom in te stellen waarde en pulsnummer, richt vervolgens het accupoolstuk op de laselektrode en druk op het accupoolstuk.

2. Wanneer vereist precisielassen, maar handmatig lassen is niet toegestaan, de externe voetschakelaar kan u helpen dit probleem op te lossen.

3. Het is gebaseerd op de dikte van de nikkelstrip om de lasdruk aan te passen. 360 graden elektrodeloze knop. Er zit een veer in om de druk te verhogen en te verlagen.

Installeer een voetpedaalbediende schakelaar. Plaats de nikkelstrip op de batterij. Druk de nikkelstrip en de batterij stevig aan met druk op de laskop. Druk de voetpedaalbediende schakelaar in om het lassen to boöindigen.

Let op: Houd er rekening mee dat de puntlasmachine alleen een voetpedaal kan gebruiken gecontroleerde schakelaar om te lassen wanneer de voetpedaalschakelaar is aangesloten op het puntlasapparaat. De microschakelaar werkt niet.

Lasbatterij: knoopcel Cilindrische batterij 1-4 rijen 18650-batterij. De verlengde laslengte is 3,5 cm. Hij kan zich niet uitstrekken en terugtrekken. Er kan geen laspen worden geïnstalleerd. Lasdikte van nikkelstrip:

Vernikkeld: 0,05 \~ 0,2 mm Zulver nikkel: 0,05 \~ 0,15 mm

-4-
