Produkttyp	Punktsvets och batteriladdare två-i-ett
Mått	140 × 245 × 200 mm
Vikt	4,3 kg
Inspänning	AC 110 V / 220 V ± 10 %, 50/60 Hz
Svetsström	50 A ~ 800 A (pulstid 1 ms ~ 19 ms)
Laddspänning	4,2 V ~ 36 V justerbar
Laddström	0 ~ 2 A justerbar
Svetsbar plåttjocklek	0,1 - 0,2 mm
Svetsbar tjocklek (nickelband)	0,05 - 0,2 mm
Svetsbar tjocklek (ren nickel)	0,05 - 0,15 mm
Antal pulser	Upp till 16 pulser, justerbar via mikroprocessor
Kontroll	Mikroprocessor, digital display, justeringsknappar
Huvudfunktioner	Dubbelpulspunktsvetsning, batteriladdning, spänningstestare
Ingående tillbehör	Maskin, fotpedal, tänger, insexnycklar, 20A säkringar, nickelprover, manual
Underhåll och rengöring	Polera svetspetsarna med smärgelduk, applicera smörjolja
Säkerhet	Använd med jordad kontakt, bär skyddsglasögon och handskar, undvik fuktiga eller explosiva miljöer
Reservdelar och reparerbarhet	20A säkring utbytbar, svetspetsar utbytbara
Certifieringar	FCC klass B, i enlighet med WEEE-direktivet
Varumärke	Vevor
Modell	788H
Ursprung	Tillverkad i Kina

Vanliga frågor - 788H Vevor

Hur ställer man in svetsströmmen på Vevor 788H?

Tryck på justeringsknappen * för att välja den första siffran för strömmen (tubens display blinkar). Använd knapparna UP eller DOWN för att justera. Tryck igen för den andra siffran. Ett tredje tryck ställer in antalet pulser (1 eller 2). Ett fjärde tryck sparar och avslutar.

Hur använder man batteriladdningsfunktionen?

Bekräfta batteriets märkspänning. Ställ in utspänningen (t.ex. 4,2 V för litiumcell). Ställ in laddströmmen till ca 0,5 A för 1000 mAh. Anslut röd klämma till anod och svart till katod. Laddningsläget aktiveras genom att trycka i 2 sekunder på Test/Laddningsväxlingsknappen (orange lysdiod).

Vilka batterityper kan laddas med 788H?

Laddaren accepterar litiumjon, LiPo etc. med spänning 4,2 V till 36 V. Den kan ladda enkla batterier eller seriekopplade (2 till 10 celler). Se till att laddströmmen inte överstiger 1C för att undvika skador.

Hur mäter man en batteriets inre resistans?

I laddningsläge, ställ laddströmmen lika med batteriets kapacitet. Mät laddspänningen och notera den. Tryck på den röda knappen för att visa batteriets verkliga spänning. Beräkna inre resistans enligt formeln R = (Vladdning - Vbatteri) / Iladdning.

Hur justerar man trycket på svetspetsarna?

Vrid tryckregulatorn ovanpå maskinen. För tunna delar, vrid motsols för att minska trycket. För tjocka delar, vrid medsols för att öka trycket. Kontrollera svetskvaliteten efter varje justering.

Vad gör jag om maskinen inte fungerar?

Kontrollera först strömförsörjningen och 20A-säkringen på baksidan av maskinen. Se till att nätspänningen matchar märkspänningen (110 V eller 220 V). Om problemet kvarstår, prova en annan krets eller byt ut säkringen mot en 40A-63A.

Hur underhåller jag svetspetsarna?

Rengör regelbundet spetsarna med en smärgelduk för att avlägsna oxidation. Applicera vid behov en droppe smörjolja för att förhindra korrosion. Se till att båda spetsarna är i linje och dragna med en M4-insexnyckel.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd alltid skyddsglasögon och handskar vid svetsning. Använd ett jordat eluttag. Använd inte i fuktig eller brandfarlig miljö. Koppla bort enheten efter användning och håll den utom räckhåll för barn.

Hur växlar man från testläge till laddningsläge?

Tryck på växlingsknappen Test/Laddning (röd) i 2 sekunder. Lysdioden växlar från röd (test) till orange (laddning). För att återgå till testläge, stäng av och sätt på punktsvetsen igen.

Vilken tjocklek på nickelband kan svetsas?

För nickelband kan tjockleken vara från 0,05 mm till 0,2 mm. För ren nickel, från 0,05 mm till 0,15 mm. Justera ström och tryck efter tjocklek för att få en hållbar svets.

BRUKSANVISNING 788H Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

EXAKT

MODELL: 788H

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara Halva", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Har du produktfrågor? Behöver du teknisk support? Känn dig fri att kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen, vänligen läs alla bruksanvisningar noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

1.

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs:

Denna produkt har testats och befunnits uppfylla gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

1. Ingångsspänning: AC110V/220V±10% 2. Svetsström: 50A~800A

(Motsvarande pulstid: 1ms~19ms)

B. Numerisk kontrolladdare

1. Laddningsspänning: 4,2 ~ 36V (justerbar)
2. Laddningsström: 0~2A (justerbar) C. Vikt: 4,3 kg D. Storlek: 140×245×200 mm E. Omfång av plåtsvetstjocklek: 0,1~0,2 mm

Maskin x1 set

0,15x8 mm nickelplåt 1 kg endast för 110V USA

Pedalomkopplare x1 st

Testklipp x1 st

Svetsstift x2 par

Insexnyckel x1 st

Säkring x2 st -3- Fixtur x1 st Nickelprov 100 st

Manual x1

SÄKERHETSINSTRUKTIONER

SÄKERHETSVARNING

• Allt innehåll i denna produkt är relaterat till säkerhet. Användare måste följa dem. Underlåtenhet att använda i enlighet med instruktionerna kan vara farligt.
• Säkerhetsvarningen i denna artikel är främst för korrekt användning av denna produkt. Försiktighetsåtgärderna förklarar faran, graden av skada och möjliga saker. Olaglig användning kan skada dina varor, egendom och till och med äventyra din personliga säkerhet.
• Innan du använder punktsvetsmaskinen, läs denna bruksanvisning noggrant och förvara den på rätt sätt för framtida bruk.
• Använd inte andra tillbehör utan tillstånd från tillverkaren, modifiera inte svetsmaskinen, och ta inte isär eller reparera den av icke-professionell underhållspersonal, annars kan brand, elektriska stötar och olyckor inträffa.
• Kontrollera om produkten är skadad efter uppackning, kontrollera att tillbehören är säkra och var uppmärksam på att kontakten och nätsladden måste vara intakta för att undvika risken för elektriska stötar.
• Förvara denna produkt utom räckhåll för barn eller personer med funktionsnedsättning. Barn och personer med funktionsnedsättning bör använda denna produkt under överinseende av en vårdnadshavare.
• I händelse av ett fel, dra ur strömkontakten omedelbart och lämna inte den defekta produkten i fungerande skick. 6. Före användning: Se till att din strömkälla är tillräcklig för produktens spänningsklassificering. Spänningen finns på produktetiketten. Produkten använder antingen 100-127 Vac eller 220-240 Vac och 50/60 Hz. Anslut nätsladden mellan produkten och ett jordat AC-uttag.
• Måste använda ett enfasigt fast trestegsuttag med tillförlitlig jordning. Det är strängt förbjudet att använda mobila uttag med flexibel tråd och att dela ett uttag med andra elektriska apparater.
• Det är normalt att gnistor produceras vid punktsvetsning. Använd skyddsglasögon och handskar under svetsprocessen.
• Oroa dig inte för blixten. Punktsvetsaren är en högeffektmaskin som laddar ur hög ström omedelbart. Eftersom detta ögonblick är 20 ms och det är normalt.
• När den inte används bör strömförsörjningen stängas av för att garantera säkerheten.
• Använd inte denna produkt i en vattendimmig miljö eller i en brandfarlig eller explosiv miljö. 12. Håll nätsladden borta från värmekällor.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkte kråver separat sophämtning I EU. Detta gäller för produkten och alla till märkta med denna symbol. Produkter märkta som sådana får inte kasse tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

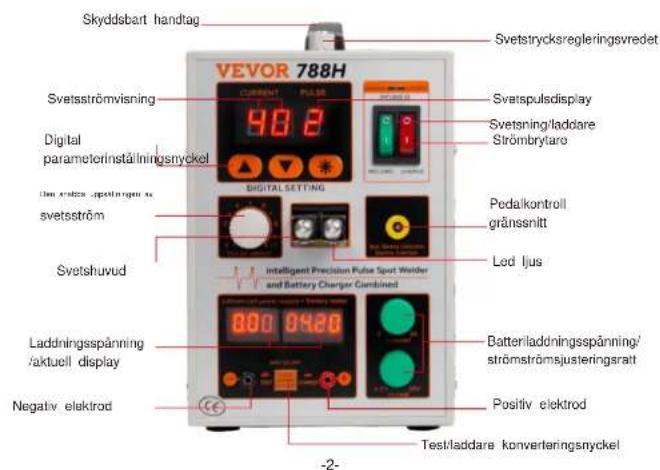

I. Sammanfattning

Detta är en två-i-ett mikrodatorpunktsvetsare och batteriladdare. Den har brett strömjusteringsområde, starka funktioner och hög tillförlitlighet, så den är lämplig för att svetsa eller montera uppladdningsbara batterier, svetsning och montering av metallarbetsstycken och så vidare.

1. Dubbelpuls mikrodatorpunktsvetsare och batteriladdare, det är den första tekniken i världen.
2. Mikrodatorkontroll upp till nivå 199 (99*1; 99*2), precisionsparameterinställning.
3. Det finns en eller två pulser att välja för snabbare svetsning.
4. Den har två ströminställningar för att snabbt ställa in svetsström. Den maximala upp till 16 puls. Passar för svetsning av tjockare material.
5. Laddningsdelen har 4,2V-36V till kontinuerligt reglerad, den är nöjd för mest enstaka och monterade batterl för laddning och testning.
6. Den specifika batteritestaren kan testa flytladdningsspänningen, det är bekvämt för att välja lämplig spänning för laddning.
7. Den har fotkontakt och tryckjustering, som förbättrar noggrannheten svetsning.

Parameterbladet för referens för att justera ström

Material av nickelremsa\Tjocklek påNickelremsa	0,1 mm	0,12 mm	0,15 mm	0,2 mm
Nickelplåterad	1P-40	2P-50	2P-65	2P-65Pulsströmratt 5-6 skala
Rent nickel	2P-50	2P-70	2P-65Pulsströmratt 5-6 skala	-

NOTERA:

1. punktsvetsning måste pressas.
2. Oxidationen av svetsnålen ska poleras och de två svetsas nälar ska hållas i nivå.

1. För att bekräfta den nominella spänningen och kapaciteten för batteriet eller batteripaketet, att kommer att debiteras.
2. Att justera maskinens utspänning. Som att den är 3,6V av varje litium batteri, så du bör justera utspänningen för per enhet på 4,2±0,05V, batteripaketet också.
3. För att justera maskinens laddningskonstantströmvärde, standard för batterikapacitet som motsvarar värdet 1:1, som att batteriets kapacitet är 1000mA/h, du bör justera den konstanta strömmen till ca 0,50A.

Om batteriets kapacitet är okänd kan du justera den konstanta strömmen

till cirka 0,50 A, men temperaturen får inte överstiga 20 °C.

Om så inte är fallet

bör du minska laddningsströmmen. Observera! Batteriet kommer att skadas om laddningsströmmen överstiger 1C, eller så kan batteriet börja brinna.

4. För att bekräfta att batteriet eller batteripaketet är korrekt anslutet med avseende på laddningspolaritet: batteriets anod ska anslutas till den röda terminalen och katoden till den svarta terminalen. Annars skadas batteriet.

1. Batteriets anod och katod får inte kortslutas, eftersom det kan orsaka att batteriet börjar brinna.
2. Efter att batteriet eller batteripaketet är korrekt anslutet visar displayen batteriets aktuella laddningsspänning. Den kommer att öka med laddningstiden och slutligen nå det inställda spänningsvärdet. Svetsaren visar också den aktuella laddningsströmmen, som minskar med tiden och slutligen blir nära noll.
3. När spänningen når batteriets spänningsgräns, till exempel 4,2 V, 8,4 V och så vidare, sjunker strömmen till en tjugondedel av batterikapaciteten. Till exempel, för ett 1000 mAh-batteri sjunker laddningsströmmen till mindre än 50 mA, vilket indikerar att batteriet är fulladdat.
4. Så här testar du batteriets inre resistans: Justera laddningsströmmen i normalt laddningsläge så att den motsvarar batteriets kapacitet. Mät laddningsspänningen och registrera värdet. Tryck på den röda knappen för att kontrollera batteriets faktiska spänning och registrera även detta värde. Enligt R = (V - VBattery) / I kan du beräkna batteriets inre resistans.

9. Laddningsprocedur

Laddningsspänningen kan justeras med precision med ratten, från 4,2 V till 36 V. Det kan vara nödvändigt att vrida ratten flera varv för att ställa in önskad utspänning (cirka 15 varv).

Knapp för test-/laddningsläge:

Testfunktion: Justera spännings- och strömratten till minimum. Den kan testa batteripaket med 2 till 10 seriekopplade celler.

Laddningsfunktion: Tryck på laddningsomkopplaren. Standardläget är testläge, där lampan lyser rött. Testa först batteriet. Tryck på knappen i 2 sekunder för att växla till laddningsläge, där lampan lyser orange. Justera lämplig spänning, anslut batteripaketet till maskinen och justera laddningsströmmen. Tryck på punktsvetsaren igen för att återgå till testläge.

Justering av svetsnålstrycket

Det finns en tryckregulator ovanför maskinen. Beroende på tjockleken på olika arbetsstycken kan trycket mellan svetsnålen och arbetsstycket justeras genom regulatorn. När du svetsar tunna arbetsstycken, vrid regulatorn moturs för att minska trycket.

När du svetsar tjocka arbetsstycken, vrid regulatorn medurs för att öka trycket.

Observera alltid svetsfogen efter varje justering av svetstrycket. För att göra svetsfogen fast och pålitlig,

för att uppnå syftet med exakt svetsning.

Underhåll av svetsnål

1. Svetsnålen på den nya maskinen måste klämmas fast med M4 sexkantsskruvar.
2. Kontrollera de två nålfästena ofta. Om de är oxiderade kan du slipa dem till ljus glans med krokusduk.
3. Kontrollera de två nålarna och nålspetsarna ofta. Om de är oxiderade kan du slipa dem till ljus glans med krokusduk också.
4. För att förhindra att nålfästena och svetsnålarna oxideras kan du smörja dem med lite smörjolja.

Reparation av enkla fel

Folfenomen	Behandling
Maskinen går inte	Kontrollera strömmen och försäkringen bakom maskinen.
Dålig svetseffekt	Kontrollera strömförsörjningen om mindro än 110/220V och uttaget är anslutet.
Dålig svetsning	Kontrollera svetsnålens position och observera svetsnålen om den är oxiderad. Justera svetsnålen.
GFCI-skyddad	Om du använder maskinen för första gången, byt ut en annan strömförsörjningskrets eller byt 40A~63A GFCI.
Crejerbunden laddning	Kontrollera utspänningen om överensstämmelse med batteripaketet; den konstanta strömmen om den är rimlig.
Laddningen skyddad stängd	Minskning av laddningsströmmen, eller använd i en väl ventilerad miljö.

Funktionsmetod för punktsvetsning

1. Koppla först bort strömförsörjningen, lossa fästskruvarna som används för att fästa svetsnålen, skruva fast skruvarna och justera svetstrycket efter att ha justerat svetsnålens höjd noggrant.
2. Växla till läget "POWER On" efter att ha anslutit strömmen. Punktsvetsmaskinen övergår till standbyläge.
3. Om du vill ändra det aktuella värdet, triggerpulsnumret, kan du trycka på inställningstangenten.

(1) Tryck på "" en gång efter att ha valt det första numret för det aktuella värdet (just digitalt rör), kan du trycka på "UPP" eller "NER" för att ändra det aktuella värdet. (2) Tryck på "" igen för att välja det andra numret av aktuellt värde (det ljusa digitala röret) och tryck på "UPP" för att lägga till eller tryck på "NER" för att minska det aktuella värdet. (3) Tryck på "" för tredje gången för att välja triggerpuls, tryck på "UPP" för att lägga till eller tryck på "NER" för att minska det aktuella värdet, välj "2" för dubbelpulsen som är 2 gånger snabb punktsvetsning, blir lödförbindelserna mer tillförlitliga. (4) Tryck på "" för fjärde gången, då kommer allt att sparas och avsluta inställningsvärdena.

1. Enligt graden av tjocklek av svetsmaterial för att ställa in strömmen värde och pulsnummer, rikta sedan batteripolen mot svetselektroden och tryck på batteripolen.
2. Vid behov av precisionssvetsning, men manuell svetsning är inte tillåten, den externa fotpedalen kan hjälpa dig att lösa detta problem.
3. Det baseras på tjockleken på nickelremsan för att justera svetstrycket. 360 grader elektrodlös knopp. Det finns en fjäder inuti för att öka och minska trycket.

Installera fotpedalstyrd omkopplare. Placera nickelremsa på batteriet. Tryck åt nickelremsan och batteriet med svetshuvudtryck. Tryck på fotpedalkontrollerad omkopplare för att avsluta svetsningen.

Observera: Observera att punktsvetsaren endast kan använda fotpedal kontrollerad omkopplare för att svetsa när fotpedalomkopplaren är ansluten till punktsvetsaren. Mikrobrytaren är ur funktion.

Svetsbatteri: Knappcell Cylindriskt batteri 1-4 rader 18650-batteri. Den förlängda svetslängden är 3,5 cm. Den kan inte sträckas ut och dras tillbaka. Den kan inte installeras svetspenna. Svetstjocklek på nickelremsan:

Nickelpläterad:0,05\~0,2mm Rent nickel:0,05\~0,15mm
