788H - Saldatrice Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Saldatrice a punti e caricabatteria due in uno
Dimensioni	140 × 245 × 200 mm
Peso	4,3 kg
Tensione di ingresso	AC 110 V / 220 V ± 10 %, 50/60 Hz
Corrente di saldatura	50 A ~ 800 A (tempo di impulso 1 ms ~ 19 ms)
Tensione di carica	4,2 V ~ 36 V regolabile
Corrente di carica	0 ~ 2 A regolabile
Spessore di saldatura (lamiera)	0,1 - 0,2 mm
Spessore di saldatura (nastro nichelato)	0,05 - 0,2 mm
Spessore di saldatura (nichel puro)	0,05 - 0,15 mm
Numero di impulsi	Fino a 16 impulsi, regolabile tramite microcomputer
Controllo	Microcomputer, display digitale, pulsanti di regolazione
Funzioni principali	Saldatura a punti a doppio impulso, carica batteria, tester di tensione
Accessori inclusi	Macchina, pedale di comando, pinze, chiavi esagonali, fusibili 20A, campioni di nichel, manuale
Manutenzione e pulizia	Lucidare gli aghi di saldatura con un panno crocus, applicare olio lubrificante
Sicurezza	Utilizzare con presa di terra, indossare occhiali e guanti, evitare ambienti umidi o esplosivi
Parti di ricambio e riparabilità	Fusibile 20A sostituibile, aghi di saldatura intercambiabili
Certificazioni	FCC classe B, conforme alla direttiva RAEE
Marca	Vevor
Modello	788H
Origine	Prodotto in Cina

Domande frequenti - 788H Vevor

Come regolare la corrente di saldatura sul Vevor 788H?

Premere il tasto di regolazione * per selezionare la prima cifra della corrente (il tubo numerico lampeggia). Utilizzare i tasti UP o DOWN per regolare. Premere di nuovo per la seconda cifra. Una terza pressione consente di regolare il numero di impulsi (1 o 2). Una quarta pressione salva ed esce.

Come utilizzare la funzione di carica della batteria?

Confermare la tensione nominale della batteria. Impostare la tensione di uscita (ad es. 4,2 V per una cella al litio). Impostare la corrente di carica a circa 0,5 A per 1000 mAh. Collegare il morsetto rosso all'anodo e il nero al catodo. La modalità di carica si attiva premendo per 2 secondi il pulsante di commutazione Test/Carica (spia arancione).

Quali tipi di batterie possono essere caricate con il 788H?

Il caricabatterie accetta batterie agli ioni di litio, LiPo, ecc., con una tensione da 4,2 V a 36 V. Può caricare batterie singole o in serie (da 2 a 10 celle). Assicurarsi che la corrente di carica non superi 1C per evitare danni.

Come testare la resistenza interna di una batteria?

In modalità carica, impostare la corrente di carica uguale alla capacità della batteria. Misurare la tensione di carica e annotarla. Premere il pulsante rosso per visualizzare la tensione reale della batteria. Calcolare la resistenza interna secondo la formula R = (Vcarica - Vbatteria) / Icarica.

Come regolare la pressione degli aghi di saldatura?

Ruotare il regolatore di pressione situato sopra la macchina. Per pezzi sottili, ruotare in senso antiorario per ridurre la pressione. Per pezzi spessi, ruotare in senso orario per aumentare la pressione. Verificare la qualità della saldatura dopo ogni regolazione.

Cosa fare se la macchina non funziona?

Controllare prima l'alimentazione elettrica e il fusibile 20A sul retro della macchina. Assicurarsi che la tensione di rete corrisponda alla tensione nominale (110 V o 220 V). Se il problema persiste, provare un altro circuito o sostituire l'interruttore automatico con un modello 40A-63A.

Come mantenere gli aghi di saldatura?

Pulire regolarmente le punte degli aghi con un panno crocus per rimuovere l'ossidazione. Se necessario, applicare una goccia di olio lubrificante per evitare la corrosione. Assicurarsi che i due aghi siano ben allineati e serrati con una chiave esagonale M4.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione e guanti durante la saldatura. Utilizzare una presa di corrente con messa a terra. Non utilizzare in un ambiente umido o infiammabile. Scollegare l'apparecchio dopo l'uso e tenerlo fuori dalla portata dei bambini.

Come passare dalla modalità test alla modalità carica?

Premere il pulsante di commutazione Test/Carica (rosso) per 2 secondi. La spia passa da rossa (test) ad arancione (carica). Per tornare in modalità test, spegnere e riaccendere la saldatrice a punti.

Quale spessore di nastro di nichel può essere saldato?

Per i nastri nichelati, lo spessore può variare da 0,05 mm a 0,2 mm. Per il nichel puro, da 0,05 mm a 0,15 mm. Regolare la corrente e la pressione in base allo spessore per ottenere una saldatura solida.

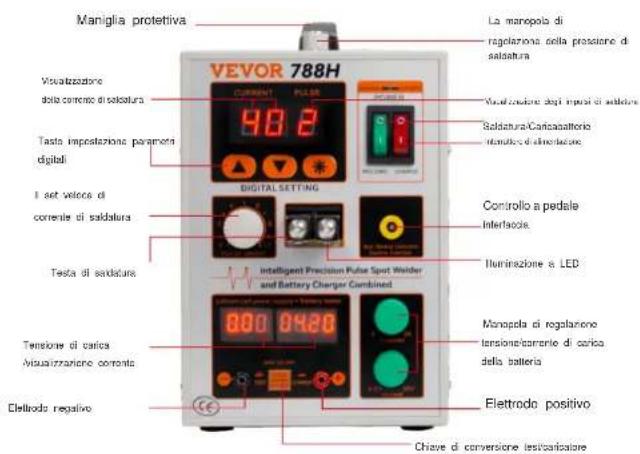

MANUALE UTENTE 788H Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PUNTO SU

MODELLO:788H

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Salva Metà", "Metà Prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai maggiori top brand e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore sentiti libero per contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso.

L'aspetto del prodotto sarà soggetto al prodotto ricevuto.

Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Informazioni FCC:

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota:

Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B per un dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

A. Saldatrice a punti

1. Tensione in ingresso: AC110V/220V±10%
2. Corrente di saldatura: 50 A \~ 800 A

(II tempo di impulso corrispondente: 1 ms\~19 ms)

B. Caricabatterie con controllo numerico 1. Tensione di carica: 4,2 ~ 36 V (regolabile) 2. Corrente di carica: 0~2A (regolabile) C. Peso: 4,3 kg D. Dimensioni: 140×245×200 mm E. Gamma di spessori di saldatura della lamiera: 0,1 ~ 0,2 mm

Set macchina x1

0.15×8mm

nichelato 1kg solo

per 110V Us

Interruttore a pedale

x1 pz

Provare la cita

x1pz

Pemi di

saldatura x2 paia

Chiave asagonale

x1pz

Fusibile x2pz

Apparecchio

x1 pz

Campione di nichel

100 pezzi

Manuale

x1

ISTRUZIONI DI SICUREZZA

AVVERTENZE DI SICUREZZA

• Tutti i contenuti di questo prodotto sono legati alla sicurezza. Gli utenti devono rispettarli. La mancata osservanza delle istruzioni può essere pericolosa. Le avvertenze di sicurezza contenute in questo articolo riguardano principalmente l'uso corretto di questo prodotto. Le precauzioni spiegano il pericolo, l'entità del danno e i possibili problemi. L'uso illegale può danneggiare beni e proprietà e persino mettere a repentaglio la sicurezza personale.
• Prima di utilizzare la saldatrice a punti, leggere attentamente questo manuale e conservarlo correttamente per un uso futuro.
• Non utilizzare altri accessori senza il permesso del produttore, non modificare la saldatrice e non smontarla o ripararla da personale di manutenzione non professionale; altrimenti potrebbero verificarsi incendi, scosse elettriche e lesioni. 3. Si prega di verificare se il prodotto è danneggiato dopo il disimballaggio, verificare se gli accessori sono sicuri e prestare attenzione a verificare che la spina e il cavo di alimentazione siano intatti per evitare il rischio di scosse elettriche. 4. Si prega di tenere questo prodotto fuori dalla portata dei bambini o delle persone incapaci. I bambini e le persone incapaci dovrebbero utilizzare questo prodotto sotto la supervisione di un tutore.
• In caso di malfunzionamento, rimuovere immediatamente la spina di alimentazione e non lasciare il prodotto difettoso in funzione.
• Prima dell'uso: assicurarsi che la fonte di alimentazione sia adeguata alla tensione del prodotto nominale. Il voltaggio nominale è riportato sull'etichetta del prodotto. Il prodotto utilizza 100-127 V CA o 220-240 V CA e 50/60 Hz. Collegare il cavo di alimentazione tra il prodotto e una presa CA con messa a terra.
• È necessario utilizzare una presa fissa monofase a tre stadi con una messa a terra affidabile. È severamente vietato utilizzare una presa mobile con cavo flessibile e condividere una presa con altri apparecchi elettrici.
• È normale che si producano scintille durante la saldatura a punti. Si prega di indossare occhiali e guanti durante il processo di saldatura. 9. Si prega di non preoccuparsi dell'illuminazione del flash. La saldatrice a punti è adatta alla potenza della macchina e scarica istantaneamente corrente elevata. Perché questo momento è tra 20 ms ed è normale.
• Quando non in uso, l'alimentazione deve essere interrotta per garantire la sicurezza.
• Non utilizzare questo prodotto in un ambiente con nebbia d'acqua o in un ambiente infiammabile o esplosivo.
• Tenere il cavo di alimentazione lontano da fonti di calore.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP. DEL

REGNO UNITO

Gruppo Pooledas Ltd

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

REP.CK

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Avventenza: per ridurre il rischio di lesioni, l'utento deve leggere attentamente il manuale di Istruzioni.

CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

Si tratta di un microcomputer due in uno per saldatura a punti e caricabatteria, ampia gamma di regolazione corrente, funzioni potenti e alta affidabilità, quindi è adatto per saldare o assemblare la batteria ricaricabile, saldare e montare pezzi metallici e così via.

1. Saldatura a punti con microcomputer a doppio impulso e caricabatterie, questa è la prima tecnologia al mondo.
2. Controllo del microcomputer fino al livello 199 (99*1;99*2), parametro di precisione del posizionamento.
3. Sono disponibili uno o due impulsi per una saldatura più rapida.
4. Dispone di due impostazioni di corrente per impostare rapidamente la corrente di saldatura. Il massimo fino a 16 impulsi. Adatto per la saldatura di materiali più spessi.
5. La parte di ricarica ha 4,2 V-36 V per la regolazione continua, è soddisfatta la maggior parte delle batterie singole e assemblate per la ricarica e il test.
6. Il tester della batteria specifico può testare la tensione di carica flottante, è conveniente per scegliere la tensione appropriata per la ricarica.
7. Dispone di interruttore a pedale e regolatore di pressione, che migliorano la precisione di saldatura.

La scheda parametri di riferimento per regolare la corrente

Spessore di Striscia di nickelMateriale di striscia di nickel	0,1 mm 0,12 mm		0,15 mm	0,2 mm
Placcato nickel	1P-40	2P-50	2P-65	2P-65Manopola potenzaimpulso scala 5-6
Nichel puro	2P-50	2P-70	2P-65Manopola di potenza a impulsi Scala 5-6	-

NOTA:

1. è necessario premere la saldatura a punti.
2. L'ossidazione dell'ago di saldatura deve essere lucidata e le due saldature gli aghi devono essere mantenuti a livello.

1. Per confermare la tensione nominale e la capacità della batteria o del pacco batteria, verrà addebitato.
2. Per regolare la tensione di uscita della macchina. Ad esempio, è 3,6 V per ciascun litio batteria, quindi è necessario regolare la tensione di uscita per unità di 4,2±0,05 V, anche per la batteria.
3. Per regolare il valore della corrente costante di carica della macchina, standard per la capacità della batteria corrisponde al valore 1:1, ad esempio la capacità della batteria è 1000 mA/h, è necessario regolare la corrente costante a circa 0,50 A.

Se la capacità della batteria non è nota, è possibile regolare la corrente costante.

valore a circa 0,50 A, ma l'aumento della temperatura non può superare 20 °C; altrimenti, dovresti diminuire la corrente di carica. Attenzione! La batteria verrà danneggiata se la corrente di carica è superiore a 1°C o la batteria prenderà fuoco.

1. Per verificare se c'è corrispondenza tra la batteria o il pacco batteria e la polarità di carica in uscita: significa che l'anodo della batteria deve essere collegato al terminale rosso, il catodo della batteria deve essere collegato al terminale nero, altrimenti la batteria verrà danneggiata.
2. L'anodo e il catodo della batteria non possono essere cortocircuitati, poiché potrebbero causare problemi; la batteria potrebbe prendere fuoco, altrimenti.
3. Dopo che la batteria o il pacco batteria sono stati collegati correttamente, il tubo digitale visualizzerà la tensione di carica attuale della batteria. Essa si sommerà con l'aumentare del tempo di ricarica e alla fine si sommerà al valore di tensione impostato; il saldatore visualizzerà la corrente di carica attuale, che si ridurrà con l'aumentare del tempo di ricarica e alla fine sarà prossima allo zero.
4. Quando la tensione raggiunge il limite della tensione della batteria, ad esempio 4,2 V, 8,4 V e così via, e la corrente ammonta al ventesimo della sua capacità, ad esempio 1000 mA/h, la corrente di carica scenda a meno di 50 mA, significa che la batteria è in carica fatta.
5. Come testare la resistenza interna della batteria. Nel normale stato di carica, regolare la manopola di ricarica uguale alla capacità corrente della batteria; ora testare la tensione di carica e registrare i dati. Premere il pulsante rosso per controllare la tensione effettiva della batteria e registrare -VBattery. Secondo VCharge R = Corrente — e converti la resistenza interna della batteria.
6. Operazione di ricarica

Manopola regolabile con precisione della tensione di carica. La tensione di uscita di 4,2 V - 36 V può essere regolata. È necessario girare più volte la manopola precisa per regolare i parametri della tensione di uscita (Mix15corchio)

Pulsante di commutazione modalità test/carica:

Funzione di test: è necessario regolare la manopola della tensione e della corrente al minimo; è possibile testare il pacco batteria della serie 2-10.

Funzione di carica: premere l'interruttore di ricarica. La modalità originale è la modalità di test con la luce rossa. Testare prima la batteria in carica. Premere il tasto Cambia per 2 secondi per passare alla modalità di ricarica con la luce arancione. Regolare la tensione adeguata, collegare il pacco batteria alla macchina e regolare la corrente di carica. Riaccendere la saldatrice a punti per passare alla modalità di test.

La regolazione della pressione dell'ago di saldatura

C'è un regolatore di pressione sopra la macchina; a seconda dello spessore dei diversi pezzi, la pressione tra l'ago di saldatura e il pezzo può essere regolata tramite il regolatore. Quando si salda un pezzo sottile, rivolgersi a

posizione in senso antiorario per ridurre la pressione; quando si salda un pezzo spesso, ruotare in posizione in senso orario per aumentare la pressione. Osservare il giunto di saldatura dopo aver regolato ogni volta la pressione di saldatura. Per rendere il giunto di saldatura solido e affidabile, al fine di raggiungere lo scopo di una saldatura precisa.

La manutenzione dell'ago di saldatura

1. L'ago di saldatura sulla nuova macchina deve essere bloccato tramite le viti esagonali M4. 2. Controllare i due morsetti dell'ago più spesso; se sono ossidati, è possibile lucidarli con il panno di croco. 3. Controllare i due aghi e le punte degli aghi più spesso; se sono ossidati, è possibile macinarli per riportarli alla luminosità anche con un panno di croco. 4. Per evitare che i morsetti dell'ago e gli aghi di saldatura si ossidino, è possibile spalmarvi sopra un po' di olio lubrificante.

Riparazione di guasti semplici

Fenomeni di guasto	Trattamento
La macchina non funziona	Si praga di controllare l'alimentazione o l'assicurazione dietro la macchina.
Cattivo effetto di saldatura	Verificare che l'alimentazione sia inferiore a 110/220 V e che la presa sia collegata.
Saldatura scadente	Controllare la posizione della saldatura, dell'ago e osservare l'ago di saldatura se è ossidato. Regolare l'ago di saldatura.
Protatto da GFCI	So si utilizza la macchina por la prima volta, sostituire un altro circuito d'alimentazione o cambiare 40A-63A GFCI.
Irregolare ricarica	Controllare la tensione di uscita se la conformità con il pacco batteria; la corrente costante, se impostata in modo raglonevole.
La ricarica protetto chiuso	Riduzione della corrente di carica o utilizzo in un ambiente ben ventilato.

Il metodo operativo della saldatura a punti

1. Scollegare soprattutto l'alimentazione, allentare le viti di fissaggio utilizzate per fissare l'ago di saldatura, serrare le viti e regolare la pressione di saldatura dopo aver regolato lentamente l'altezza dell'ago di saldatura.
2. Passare alla posizione "POWER On" dopo aver collegato la saldatrice a punti, passare allo stato di standby. 3. Se si desidera modificare il valore corrente o il numero dell'impulso di attivazione, è possibile premere il tasto di impostazioni.

(1) Premere una volta: dopo aver scelto il primo numero del valore corrente (il tubo digitale luminoso), è possibile premere "UP" o "DOWN" per modificare il valore corrente.

(2) Premere di nuovo per selezionare il secondo numero del valore corrente (il valore luminoso del tubo digitale) e premere "UP" per aggiungere o premere "DOWN" per ridurre il valore corrente.

(3) Premere per la terza volta per selezionare l'impulso di trigger; premere "UP" per aggiungere o premere "DOWN" per ridurre il valore corrente. Scegliere "2" per il doppio impulso, che è 2 volte la saldatura a punti veloce; le connessioni di saldatura saranno più affidabili.

(4) Premere *** per la quarta volta per salvare e uscire dai valori di impostazione.

1. In base al grado di spessore dei materiali di saldatura, impostare la corrente e il numero di impulsi. Quindi puntare l'espansione polare della batteria verso l'elettrodo di saldatura e spingere l'espansione polare della batteria.
2. Quando è richiesta una saldatura di precisione, ma non è consentita la saldatura manuale, l'interruttore a pedale esterno può aiutare a risolvere questo problema.
3. Si basa sullo spessore della striscia di nichel per regolare la pressione di saldatura. Manopola a 360 gradi senza elettrodo. All'interno è presente una molla per aumentare e diminuire la pressione.

Installare l'interruttore controllato dal pedale. Posizionare la striscia di nichel sulla batteria. Premere saldamente la striscia di nichel e la batteria con la pressione della testa di saldatura. Premere l'interruttore controllato dal pedale per terminare la saldatura.

Attenzione: tenere presente che la saldatrice a punti può utilizzare solo il pedale interruttore controllato per saldare quando l'interruttore a pedale è collegato alla saldatrice a punti. Il microinterruttore è fuori uso.

Batteria per saldatura: pila a bottone, batteria cilindrica, 1-4 file di batterie 19650. La lunghezza di saldatura estesa è di 3,5 cm. Non può allungarsi e ritrarsi. Non può installare la penna per saldatura. Spessore di saldatura della striscia di nichel:

Nichelato: 0,05-0,2 mm. Nichel puro: 0,05-0,15 mm.
