788H - Schweißgerät Vevor - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG 788H Vevor

Linkenheim-Hochstetten, Germany

Made In China

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Genau richtig

MODELL:788H

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten „Halber“, „halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns erzielen könnten im Vergleich zu den großen Top-Marken und deckt nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Fühlen Sie sich frei zu um uns zu kontaklieren.

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle manuellen Anweisungen sorgfältig durch vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

FCC-Informationen:

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt wurden nicht ausdrücklich von der Partei genehmigt Wenn Sie für die Einhaltung verantwortlich sind, kann dies zum Erlöschern der Berechligung des Benutzers zum Betrieb des Produkts führen

Hinweis:

Dieses Produkt wurde gelesstet und entspricht den Grenzwerten der Klasse B Digitales Gerät gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten. Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann zu schädlichen Störungen der Funkkommunikation führen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Emplangsantenne neu aus oder verselzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Stecklose an, die zu einem anderen Stromkreis gefört als dem, an den das Produkt angeschlossen ist. Empfänger angeschlossen ist.
  · Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

VEVOR Model: 100M Sicherungshalter (20A-Sicherung) Netzabel

yyDer Leistungsindex

A. Punktschweißmaschine

1. Eingangsspannung: AC110 V/220 V ± 10 %.
2. Schweißstrom: 50A \~ 800A

(Die entsprechende Impulszeit: 1 ms \~ 19 ms)

B.Ladegerät mit numerischer Steuerung

1. Ladespannung: 4,2 \~ 36 V (einstellbar)
2. Ladestrom: 0 \~ 2A (einstellbar)
   C. Gewicht: 4,3 kg
   D.Größe: 140×245×200MM
   E. Bereich der Blechschweißdicke: 0,1–0,2 mm

Maschine x1 eingestellt

0.15×8mm

vemidief, 1 kg. nur

für 110 V in den USA

Pedalschalter
x1 50k

Tastelias
x1 50k

SchweiBstitte
x2 Paste

Bachanbichlase
x1Sil

[Non-Text]

Sicherung x291

Vorrishung
x1 Sik

Nicke prote
100 Sik

Handbuch
x↑

SICHERHEITSHINWEISE

SAFETY
WARNING

• Alle Inhalte dieses Produkts beziehen sich auf die Sicherheit. Benutzer müssen sich daran halten. Die Nichtbeachtung der Anweisungen kann gelährlich sein.

• Die Sicherheitswarnungen in diesem Artikel beziehen sich hauptsächlich auf die korrekte Verwendung dieses Produkts. Die Vorsichtsmaßnahmen erläutern die Gefahr, das Ausmaß des Schadens und die möglichen Ursachen. Ein illegaler Betrieb kann Ihre Güter und Ihr Eigentum beschädigen und sogar ihre persönliche Sicherheit gefährden.

• Bevor Sie des Punktschweißgerät verwenden, lesen Sie bitte dieses Handbuch sorgfältig durch und bewahren Sie es für den späteren Gebrauch ordnungsgemäß auf.

• Verwenden Sie kein anderes Zubehör ohne die Genehmigung des Herstellers, modifizieren Sie das Schweißgerät nicht und zerlegen und reparieren Sie es nicht durch nicht professionelles Wartungspersonal, da es sonst zu Bränden, Stromschlägen und Unfällen mit Verletzungen kommen kann.

• Bitte überprüfen Sie nach dem Auspacken, ob das Produkt beschädigt ist, prüfen Sie, ob das Zubehör sicher ist, und achten Sie darauf, dass der Stecker und das Netzkabel intakt sind, um die Gefahr eines Stromschlags zu vermeiden.
• Bitte bewahren Sie dieses Produkt außerhalb der Reichweite von Kindern oder handlungsunfähigen Personen auf Kinder und handlungsunfähige Personen sollten dieses Produkt unter Aufsicht eines Erziehungsberechtigten verwenden.
• Ziehen Sie im Falle einer Störung sofort den Netzstecker und unterlassen Sie dies Lassen Sie das delekte Produkt funktionslüchtig.
• Vor dem Gebrauch: Stellen Sie sicher, dass Ihre Stromquelle für die Produktspannung geeignet ist Nennspannung. Die Nennspannung finden Sie auf dem Produktstellkett. Das Produkt verwendet entweder 100-127 V Wechselstrom oder 220-240 V Wechselstrom und 50/60 Hz. Schließen Sie das Netzkabel an das Produkt und eine geordete Wechselstromstecklose.
• Es muss eine einphasige feste dreistufige Steckdose mit zuverlässiger Erdung verwendet werden. Es ist strengstens verboten, mobile Steckdosen mit flexiblem Kabel zu verwenden und eine Steckdose mit anderen Elektrogeräten zu teilen.
• Es ist normal, dass beim Punktschweißen Funken entstehen. Bitte tragen Sie während des Schweißvorgangs eine Brille und Handschuhe.

• Bitte machen Sie sich keine Sorgen über die Beleuchtung im Blitzlicht. Der Punktschweißer hat eine hohe Leistung Maschine und entlädt sofort hohen Strom. Weil dieser Moment in 20 ms liegt und es normal

• Bei Nichtgebrauch sollte die Stromversorgung unterbrochen werden, um die Sicherheit zu gewährleisten.

• Verwenden Sie dieses Produkt nicht in einer Umgebung mit Wassernestei oder in brennbaren oder brennbaren Umgebungen explosive Umgebung.
• Halten Sie das Netzkabel von Wärmequellen frem.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

CK

REP

Pooledas Group Ltd

Einheit 5 Albert Edward House, Die Pavillons

Preston. Vereinigtes Königreich

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

In China hergestellt

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Badienungsanleitung sorgfältig lesen.

RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012? EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnete sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Rec von Elektro- und Elektronikgeräten abgegeben werden

Iy Zusammenfassung

Dies ist ein Zwei-in-Eins-Mikrocomputer-Punklschweiß- und Batterieladegerät mit breiten Funktionen aktueller Einstellbereich, starke Funktionen und hohe Zuverlässigkeit, daher ist es geeignet für Schweißen oder Montieren des Akkus, Schweißen und Montieren von Metallwerkstücken usw.

1. Doppelpuls-Mikrocomputer-Punktschweißen und Batterieladegerät, das ist das erste Technologie der Welt.
2. Mikrocomputersteuerung bis Stufe 199 (99 ^1 ; 99 ^2 ), Präzisionsparameter Einstellung.
3. Für ein schnelleres Schweißen stehen ein oder zwei Impulse zur Auswahl.
4. Es verfügt über zwei Stromeinstellungen, um den Schweißstrom schnell einzustellen. Das Maximum beträgt bis zu 16 Impulse. Geeignet zum Schweißen von dickerem Material.
5. Der Ladeteil verfügt über 4,2 V bis 36 V, um stufenlos geregelt zu werden die meisten einzelnen und zusammengebauten Akkus zum Laden und Testen.
6. Der spezielle Batterietester kann bequem die Erhaltungsladespannung testen um die geeignete Spannung zum Laden zu wählen.
7. Es verfügt über einen Fußschalter und einen Druckregler, die die Genauigkeit verbessern Schweißen.

yy Planskizze

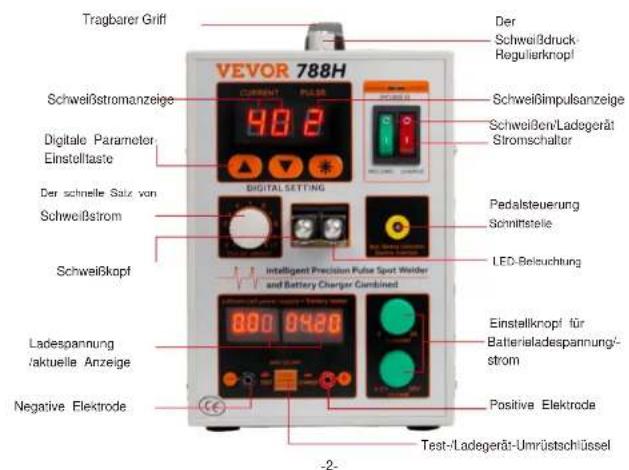

Tragbarer Griff Der Schweißdruck- Regulierknopf Schweißstromanzeige 90.2 Schweißimpulsanzeige Schweißen/Ladegerät Stromschalter Digital setting Der schnelle Satz von Schweißstrom Schweißkapf Intelligent Precision Pulse Spot Welder and Battery Charger Combined Pedalsteuerung Schnittsteile LED-Beisuchtung Einstellknopf für Batterialadespannung- strom Ladespannung aktuelle Anzeige Negative Elektrode Positive Elektrode Test-/Ladegerät-Umrüstschlüssel -2-

Das Parameterblatt als Referenz zur Stromanpassung

Material vonNickelstreifen\Dicke vonNickelstreifen	0,1 mm 0,12 mm		0,15 mm	0,2 mm
Vernickelt	1P-40	2P-50	2P-65	2P-65ImpulsleistungsknopfSkala 5-6
Reines Nickel	2P-50	2P-70	2P-65Pulse-Power-KnopfMaßstab 5-6	-

NOTIZ:

1. Punktschweißen muss gedrückt werden.
2. Die Oxidation der Schweißnadel sollte poliert und die beiden Schweißnähte entfernt werden. Nadeln sollten gerade gehalten werden.

ÿÿ Batterieladebetriebsmodus

1. Um die Nennspannung und Kapazität des Akkus oder Akkupacks zu bestätigen, das wird angeklagt.
   2.Um die Ausgangsspannung der Maschine anzupassen. Beispielsweise beträgt sie 3,6 V für jedes Lithium Battorio, daher sollten Sie die Ausgangsspannung pro Einheit auf 4,2 ± 0,05 V einstellen, auch für die Batterie.
2. Um den Ladekonstantenstromwert der Maschine anzupassen, Standard für Wenn die Batteriekapazität dem 1:1-Wert entspricht, z. B. wenn die Kapazität der Batterie 1000 mAh beträgt, sollten Sie den Konstantstrom auf etwa 0,50 A einstellen. Wenn die Kapazität der Batterie unbekannt ist, können Sie den Konstantstrom anpassen

Wert bei etwa 0,50 A. aber der Temperaturanstieg darf 20 nicht überschreiten, wenn nicht

Sie sollten den Ladestrom verringem. Achtung! Der Akku wird beschädigt, wenn der Ladestrom mehr als 1 °C beträgt oder der Akku in Flammen aufgeht.

4.Um zu überprüfen, ob die Batterie bzw. das Akkupack mit dem Gerät übereinstimmt Die Ausgangsladepolarität bedeutei, dass die Batterieanode mit dem roten Anschluss und die Batteriekathode mit dem schwarzen Anschluss verbunden werden muss, andernfalls wird die Batterie beschädigt.

-5-

1. Die Anode und Kathode der Batterie dürfen nicht kurzgeschlossen sein, da dies zu einem Kurzschluss führen kann Ansonsten könnte die Batterie in Flammen aufgehen.
2. Nachdem der Akku oder das Akkupack ordnungsgemäß angeschlossen wurde, wird die digitale Röhre angezeigt Die aktuelle Ladespannung der Batterie addiert sich mit zunehmender Spannung Ladezeit und es summiert sich schließlich zum eingestellten Spannungswert; das Schweißgerät wird es tun Zeigt den aktuellen Ladestrom an, dieser nimmt mit zunehmender Ladezeit ab und liegt am Ende nahe bei Null.
3. Wenn die Spannung die Grenze der Batteriespannung erreicht, z. B. 4,2 V, 8,4 V usw. Der Strom summiert sich auf das Zwanzigstel seiner Kapazität, z. B. 1000 mA/h, und der Ladestrom sinkt auf weniger als 50 mA Es bedeutet, dass der Akku geladen wird Erledigt.
4. So testen Sie den Innerwiderstand der Batterie. Stellen Sie im normalen Ladezustand den Ladeknopf auf den Wort des Batteriekapazitätsstroms ein. Testen Sie nun die Ladospannung und zeichnen Sie die Daten auf. Drücken Sie die rote Taste, um die tatsächliche Batterlespannung zu überprüfen -VBattery record.Laut VCharge R.=Ström — und Sie wandeln die Batterie intern um Widerstand.

9.Ladavorgang

Präzisionsverstellbarer Knopf für die Ladespannung 4,2 V \~ 36 V Ausgangsspannung kann eingestellt werden Zur Einstellung der Ausgangsspannungsparameter muss der Präzisionsknopf mehrmals gedreht werden (Mix15circle)

Test-/Lademodus-Umschalttaste:

Testfunktion: Es ist notwendig, den Spannungs- und Stromknopf auf das Minimum einzustellen, damit können Akkus der Sarien 2 bis 10 getestet werden.

Ladefunktion: Drücken Sie den Ladeschaller. Der ursprüngliche Modus ist der Testmodus, in dem das Licht rot leuchtet. Testan Sie zuerst den Ladeakku. Drücken Sie die Änderungstaste 2 Sekunden lang, um in den Lademodus zu wechseln, in dem das Licht orange leuchtet. Stellen Sie die geeignete Spannung ein Schließen Sie den Akku an die Maschine an und stellen Sie den Ladestrom ein. Bitte schalten Sie das Punktschweißgerät erneut ein, um in den Testmodus zu wechseln.

-6-

yä Die Einstellung des Schweißnadeldrucks

Über der Maschine befindet sich ein Druckregler. Je nach Dicke der verschiedenen Werkstücke kann der Druck zwischen Schweißnadel und Werkstück über den Regler eingestellt werden. Wenn Sie dünne Werkstücke schweißen, wenden Sie sich an

Drehen Sie die Position gegen den Uhrzeigersinn, um den Druck zu verringern. Wern Sie ein dikes Werkstück schweißler, denen Sie es Drehen Sie ihn im Uhrzeigersinn, um den Druck zu erhöhen. Um die Löststelle zu beobachten, stellen Sie den Schweißdruck jedes Mal ein. Um die Löststelle fest und zuverlässig zu machen. um den Zweck des präzisen Schweißens zu erreichen.

yä Die Wartung der Schweißnadel

1. Die Schweißnadel der neuen Maschine muss durch den M4-Sechskant geklemmt werden Schrauben.
2. Überprüfen Sie die beiden Nadelklemmen häufiger. Wenn sie oxidiert sind, können Sie sie abschleifen Helligkeit mit Krokustuch.
3. Überprüfen Sie die beiden Nadeln und Nadelspitzen häufiger. Wenn sie oxidiert sind, können Sie sie auch mit einem Krokustuch auf Glanz schleifen.
4. Um zu verhindern, dass die Nadelklemmen und Schweißnadein oxidieren, können Sie etwas Schmieröl darüber streichen.

yy Behebung eines einfachen Fehlers

Fehlerphänomene	Behandlung
Die Maschine läuft nicht	Ritte überprüfen Sie die Stromversorgung und die Versicherung hinter der Maschine.
Schlechte Schweißwirkung	Überprüfen Sie, ob die Stromversorgung weniger als 110/220 V beträgt und ob die Steckdose angeschlossen ist.
Schlechtes Schweißen	Überprüfen Sie die Position der Schweißnaht und der Schweißnadel und beobachten Sie, ob die Schweißnadel oxidiert ist. Stellen Sie die Schweißnadel
FI-Schutzschalter	Wenn Sie das Gerät zum ersten Mal verwenden, tauschen Sie einen anderen Stromkreis aus oder tauschen Sie den 40-A-63-A-FI-Schutzschalter aus.
Irregular Aufladen	Überprüfen Sie die Ausgangsspannung auf Übereinstimmung mit dem Akku. der konstante strom, ob angemessen eingestellt.
Das Aufladen geschützt geschlossen	Reduzieren Sie den Ladestrom oder verwenden Sie es in einer gut belüfteten Umgebung.

yÿ Die Funktionsweise des Punktschweißens

1. Trennen Sie vor allem die Stromversorgung, lösen Sie die Befestigungsschrauben, mit denen die Schweißnadel befestigt ist, ziehen Sie die Schrauben test und stellen Sie den Schweißdruck ein, nachdem Sie die Höhe der Schweißnadel sorgfältig eingestellt haben.
2. Schalten Sie nach dem Einstecken in die „POWER On“-Position, das Punktschweißgerät wechselt in den Standby-Zustand
3. Wenn Sie den aktuellen Wert oder die Anzahl der Triggerimpulse ändern möchten, können Sie die Taste drücken Einstelltaste „“.

(1) Drücken Sie „“ einmal, nachdem Sie die erste Zahl des aktuellen Werts ausgewählt haben (die helle digitale Röhre), können Sie „UP“ oder „DOW“ drücken, um den aktuellen Wert zu ändem.
(2) Drücken Sie „“ erneut, um die zweite Zahl des aktuellen Werts (die Helligkeit) auszuwählen Digitalröhre) und drücken Sie „UP“, um den aktuellen Wert hinzuzufügen, oder „DOW“, um ihn zu verringem.
(3) Drücken Sie, "ein drittes Mal, um den Auslöseimpuls auszuwählen. Drücken Sie „UP“, um den Stromwert hinzuzurügen, oder „DOW“, um ihn zu vemngem. Wahlen Sie „2“ für den Doppelimpuls, der zwei Mal schnelles Punktschweißen bedeutet werden die Lötverbindungen zuvertässiger.
(4) Drücken Sie „“ zum vierten Mal, um die Einstellungswerte zu speichern und zu verlassen.

1. Stellen Sie den Strom je nach Dicke des Schweißmaterials ein Geben Sie den Wert und die Impulszahl ein, richten Sie dann das Batteriepolstück auf die Schweißelektrode und drücken Sie das Batteriepolstück.
2. Wenn Präzisionschweißen erforderlich ist, manuelles Schweißen jedoch nicht zulässig ist, erfolgt das externe Schweißen Ein Fußschalter kann ihnen bei der Lösung dieses Problems helfen.
3. Es basiert auf der Dicke des Nickelstreitens, um den Schweißdruck um 350 Grad anzupassen Elektrodenloser Knopf. Im Inneren befindet sich eine Feder zum Erhöhen und Verringem des Drucks.

Installieren Sie den per Fußpedal gesteuerten Schalter. Platzieren Sie den Nickelstreifen auf der Batterie. Drücken Sie den Nickelstreifen und die Batterie mit dem Schweißkopfdruck test. Drücken Sie den per Fußpedal gesteuerten Schalter, um den Schweißvorgang abzuschließen.

Achtung: Bitte beachten Sie, dass das Punktschweißgerät nur mit dem Fußpedal betrieben werden kann Cesteuerter Schalter zum Schweißen, wenn der Fußpedalschalter mit dem Punktschweißgerät verbunden ist. Der Mikroschalter Ist außer Betrieb.

Schweißbatterie: Knopfzelle, zylindrische Batterie. 1–4 Reihen 18650-Batterie. Die verlängerte Schweißlänge beträgt 3.5 cm. Sie kann sich nicht ausdehnen und zurückzahlen. Es kann kein Schweißstift installiert werden. Schweißdicke des Nickelstreitens:

Vernickelt: 0,05–0,2 mm. Reines Nickel: 0,05–0,15 mm
