MODE D'EMPLOI 225-2-24 Vevor

1. Verifique el equilibrio après de la instalacion.

1. Rek de veren 6,4 mm UIT.

Nous continuons à nous engager à vous fournir des outils à des prix compétits.

« Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représentée qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien pouvoir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réalisément la moitié par rapport aux grandes marques.

VEVOR

TOUGH TOOLS, HALF PRICE

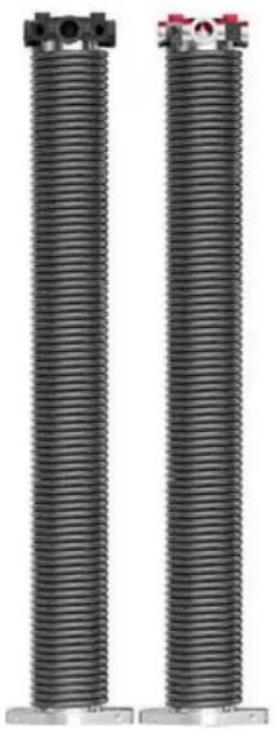

RESSORT DE PORTE DE GARAGE

MODELE:207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vouaves des questions sur nos produits?Vouavesbesoin d'assistance technique?N'hesitezpasànouscounter:Assistance technique et certificat de garantieelectroniquewww.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SECURITÉ

WARNING

1. Manipuez et installez correctement les ressorts de torsion, les ressorts d'expansion et autre quincaillerie de porte de garage, sinon des blessures graves ou la mort peuvent se produit!
2. Lisez et comprendez toutes les instructions avant de commencer à travailler.
3. Une installation professionnelle est recommandée.
4. N'essayez pas de l'instructor vous-même à moins de disposer desbons outils, capacité mécanique raisonnable, expérience et force du bras.
5. Les ressorts et les accessoires sont soumis à une tension extréme à tout moment. la tension des ressorts doit être relachée avant toute intervention.
6. Faites attention à la sécurité du personnel environnant pendant installation.

MODELE ET PARAMÉTRES

Description Modèle	Diamètre du fil x diamètre intérieur x longueur	Matériel
207-2-24	0,207 x 2 x 24 pouces	82B Cast Aluminium
250-2-35	0,250 x 2 x 35 pouces
225-2-27	0,225 x 2 x 27 pouces
250-2-31	0,25x2x31 pouces
234-2-28	0,234 x 2 x 28 pouces
234-2-31	0,234 x 2 x 31 pouces
250-2-32	0,25x2x32 pouces
218-2-26	0,218 x 2 x 26 pouces
225-2-24	0,225 x 2 x 24 pouces
GZ-22	0,207 x 2 x 22 pouces	82B Cast Aluminium
GZ-23	0,218 x 2 x 23 pouces
GZ-24	0,218 x 2 x 24 pouces
GZ-28	0,25 x 2 x 28 pouces
GZ-29	0,25x2x29 pouces
GZ-30	0,25 x 2 x 30 pouces

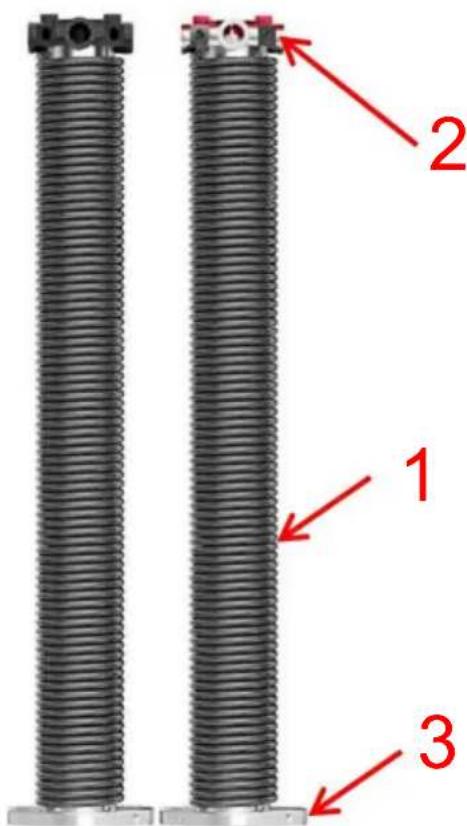

SCHEMA DE STRUCTURE

1. Ressort de torsion 2. Bloc de régulation 3. Bloc fixe

COMPOSANTS

UTILISATION DU PRODUIT

Non.	Image	Nom	Quantité
1		Ressort (dextrogyre)	1
2		Ressort (lévogyre)	1
3		Barres d'enroulement	2
4		Gants	1 paire
5		Clé de montage	1
6		Manuel d'utilisation	1

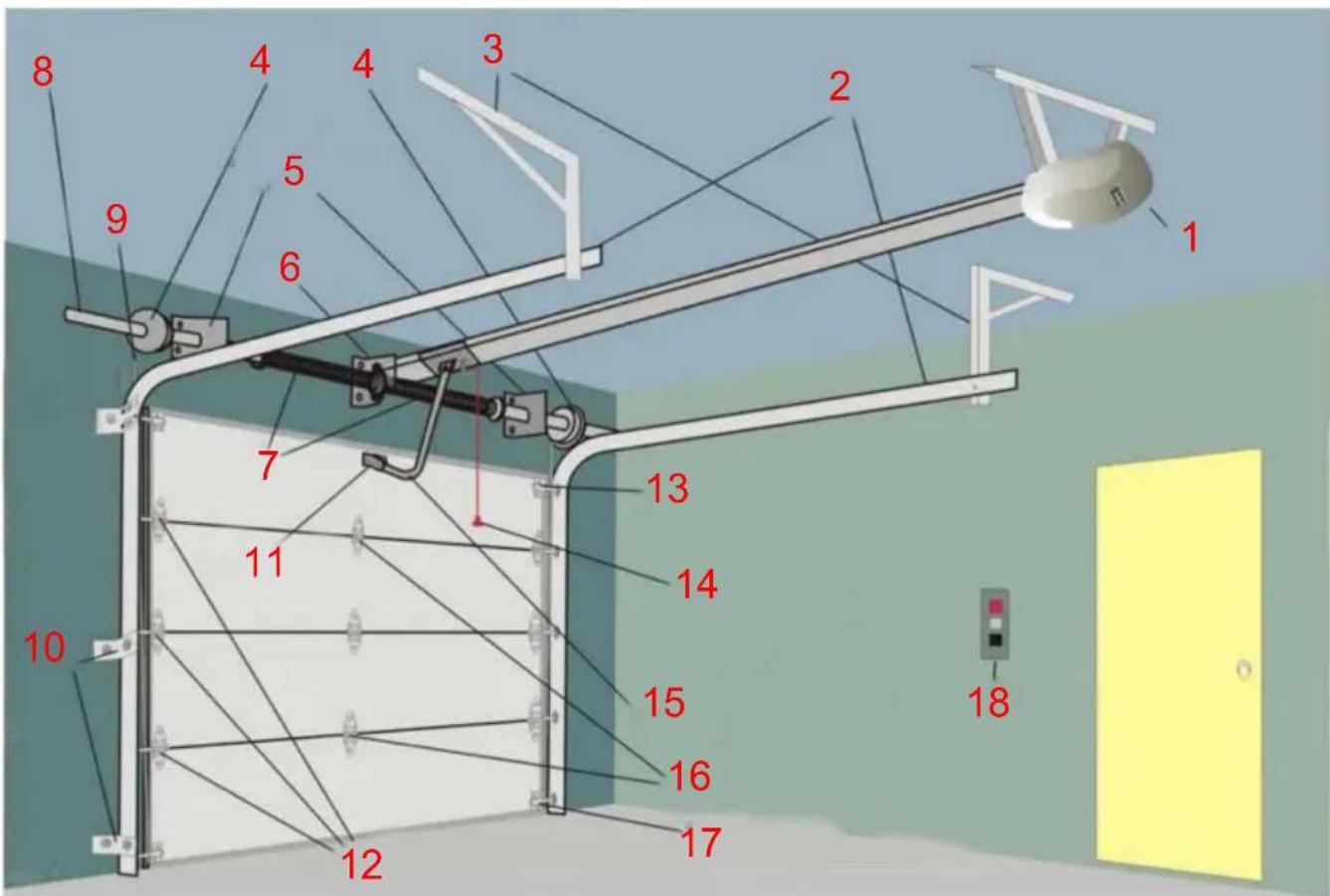

1. Machine de porte 2. Rail de guidage horizontal 3. Support de rail de guidage horizontal

2. La roue à fil 5. Étagère de l'arbre de bord 6. Étagère de l'axe 7. Ressort de torsion 8. Arbre à ressort de torsion 9. Câble métallique 10. Support de rail de guidage vertical 11. Supports de porte 12. Des deux côts de la charnière et du rouleau 13. Support supérieur et rouleau 14. Poignée de déverrouillage d'urgence 15. Bielle 16. Charnière centrale 17. Support inférieur et rouleau 18. Interrupteurs àbouton mural

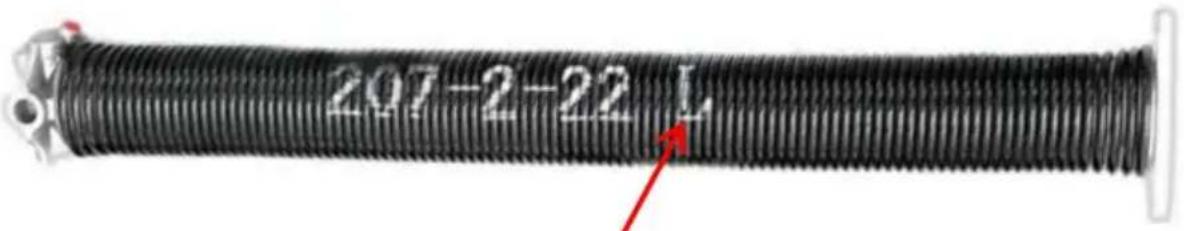

Distinction lévogyre/dextrogyre :

L (levogyre) / R (dextropyre)

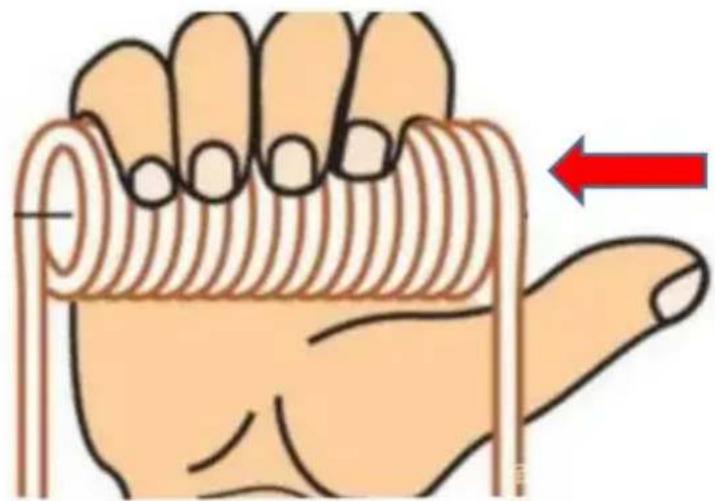

ASTUCE UTILE: faites un « O » avec votre index et votre pouce. En utilisant le bout de votre doigt comme extrémité du fil, suivez la direction le long de votre doigt et cela vous donnera la direction dans laquelle le ressort est enroulé.

Dextrorotar

Lévogyre

Régler la tension du ressort: Il est dangereux de régler le ressort de torsion, veuillez faire appel à un professionnel pour proceder au réglage.

RETRAIT DES ANCIENS RESSORTS

WARNING

Il est dangereux de démonter le ressort de torsion. Veuillez faire appel à un professionnel pour l'opération.

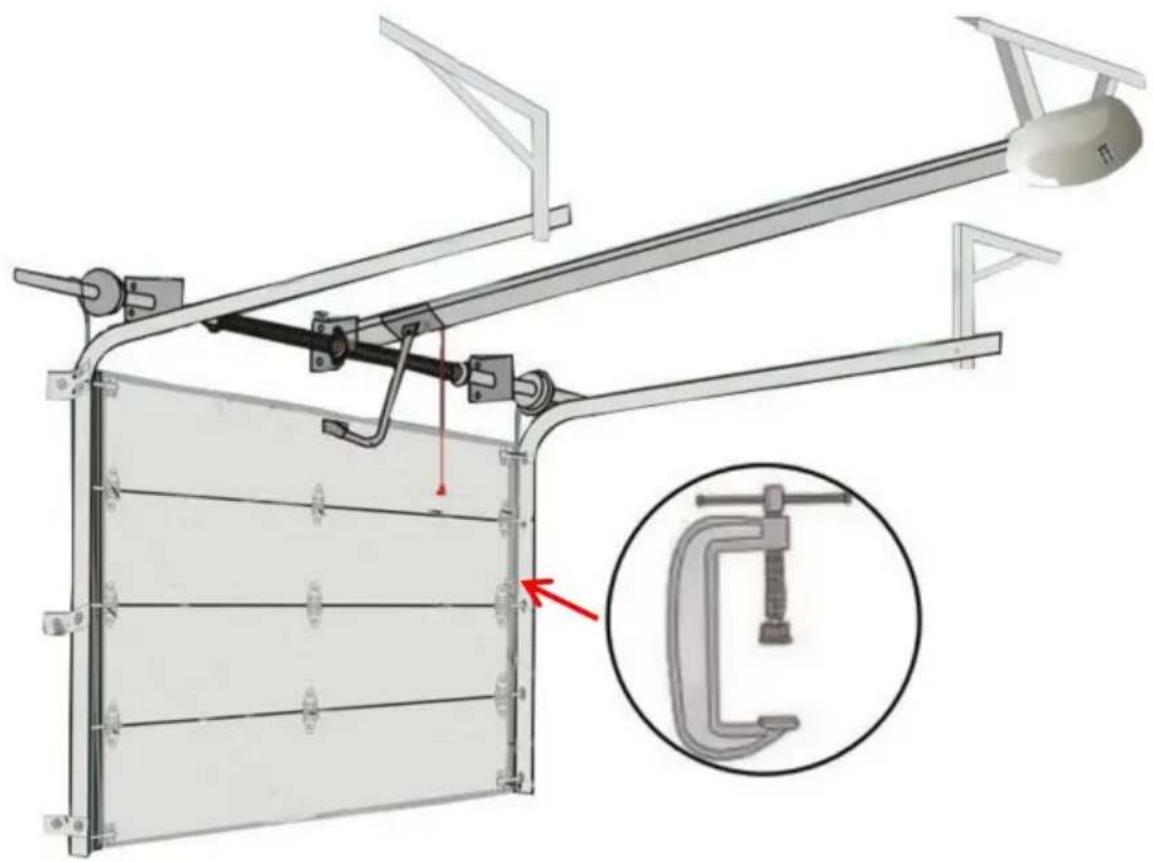

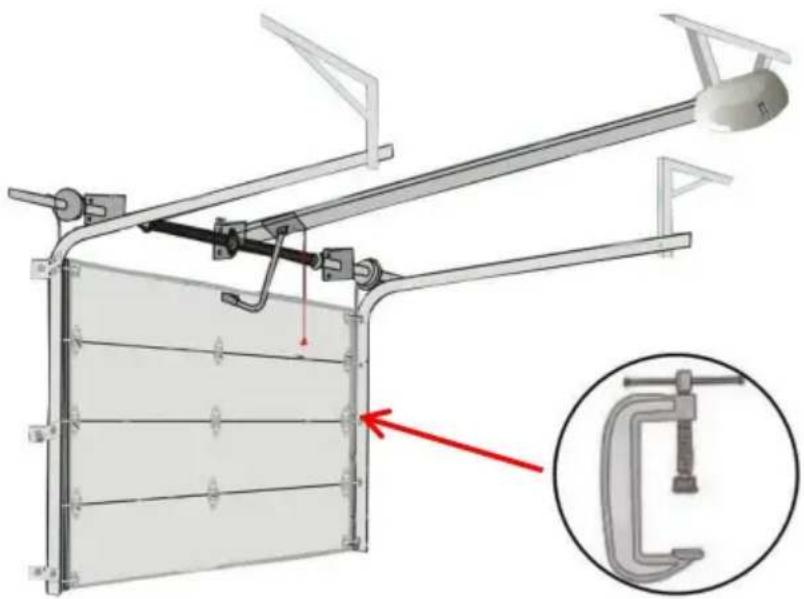

1. Debranche l'ouvre-porte de garage et fixez la porte sur le rail.

Débranche l'ouvre-porte de garage pour que la porte reste fermée. Utilisez

une pince de verrouillage ou une pince en C pour fixer la porte au rail afin de l'empêcher de

ouverture lorsque vous relâchez la tension sur les ressorts.

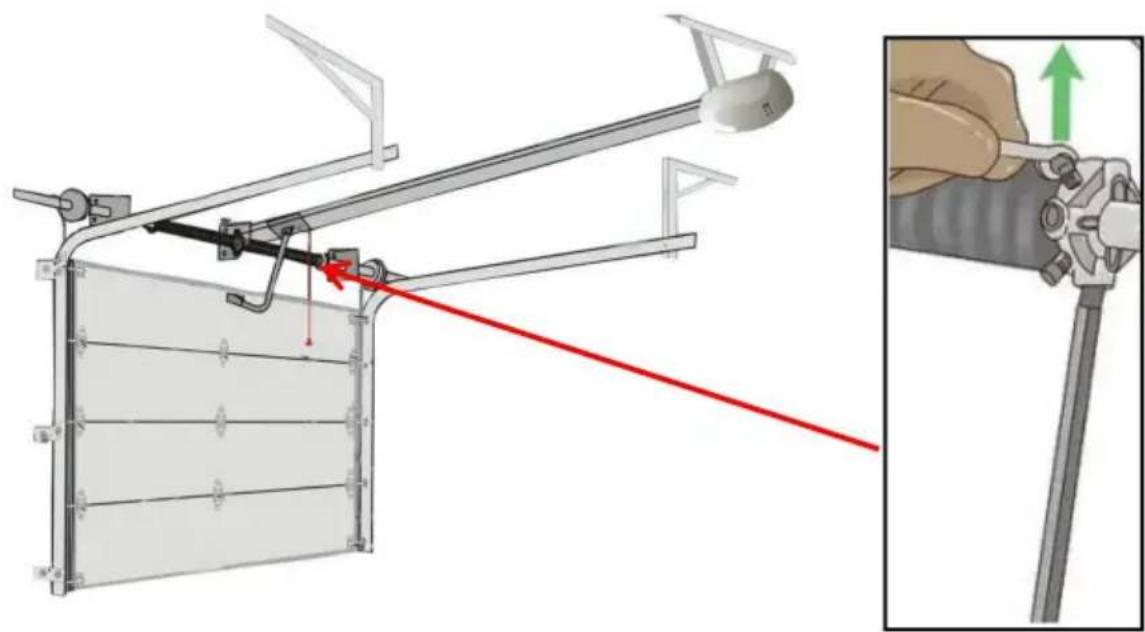

1. Desserrez les vis de réglage tout en maintainant chaque ressort avec une barde d'enroulement.

Placez une échelle solide à côté des reissorts, plutôt que de travailler

directement devant eux, pour des raisons de sécurité. Mettez une protection pour les yeux et

gants en cuir. Poussez une barre d'enroulement dans le trou inférieur de l'enroulement

cône à l'extérieur d'un ressort. Utilisez une clé pour desserrer les 2 vis de réglage.

Maintenez fermement la barre car le ressort se dilatera puissamment à mesure que le

les vis sont desserrées. Répêtez l'opération de l'autre côté. Pour vous assurer que les barres s'adaptent

Insérez-les solidement dans les trou s du cône d'enroulement et limez les extrémités.

Note:

A: À l'aide d'un tournevis, d'un poisson ou de poignées de pince, dérouler les barres pourrait entraîner des blessures graves, car ces outils ne sont pas conçus pour maintainir le dessort en place.

B: Évitez de monter sur unseau ou une chaise pour atteindre les sources. Utilisez une échelle pour minimiser les risques de blessures.

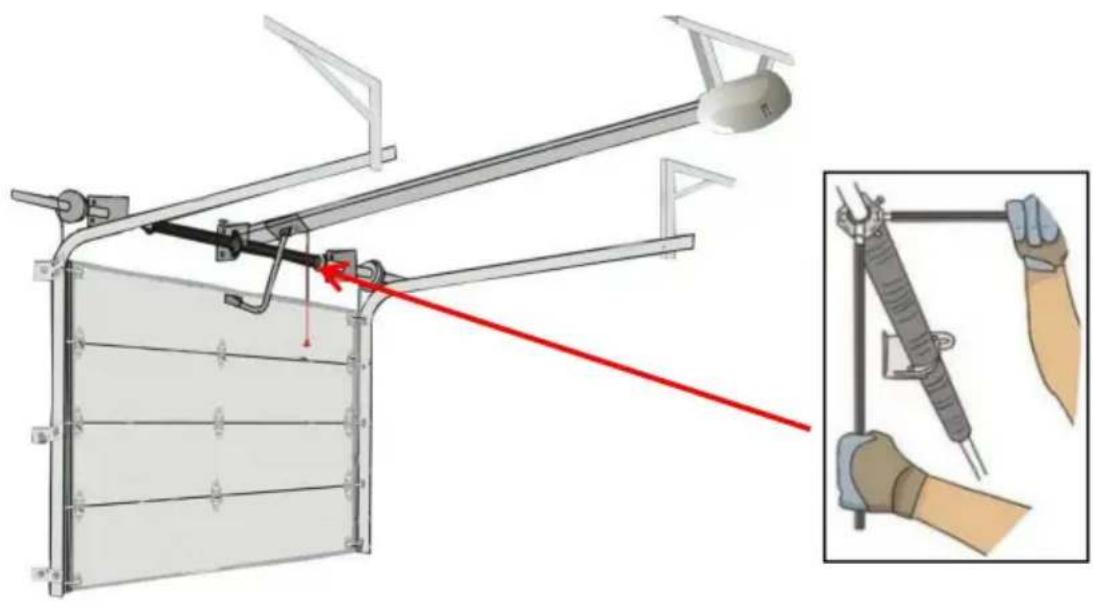

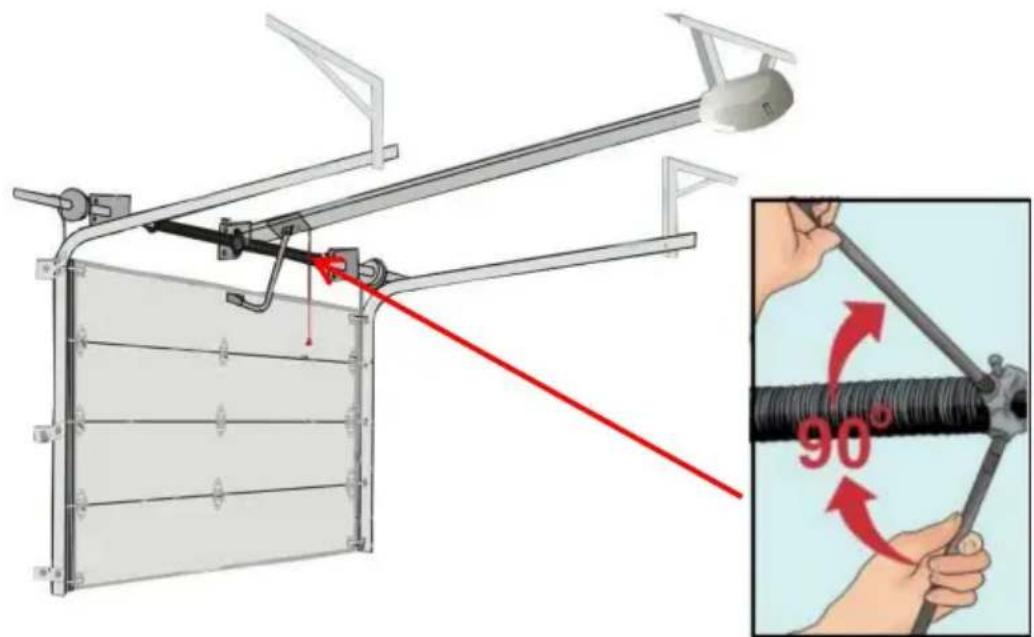

1. Déroulez chaque dessort à l'aide de 2 barres d'enroulement.

Positionnez la deuxième barre d'enroulement dans un trou du cône d'enroulement à un angle perpendicular au premier. Déroulez le ressort % de tour à la fois en déplacant 1 barre d'enroulement jusqu'à la prochaine position perpendicular ouverte après chaque % de tour. Repétez l'opération sur l'autre ressort.

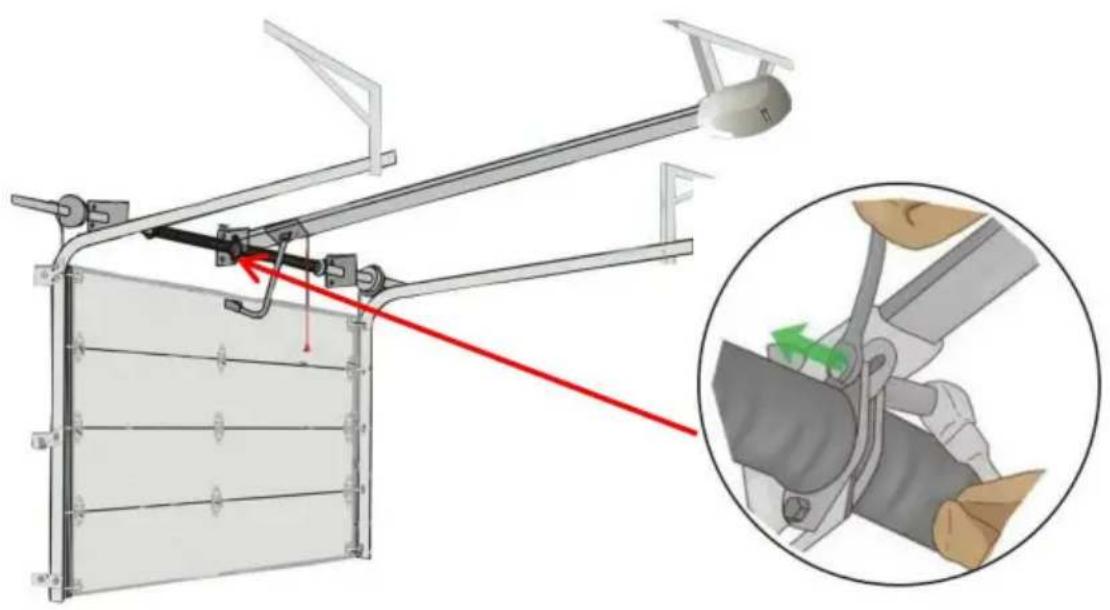

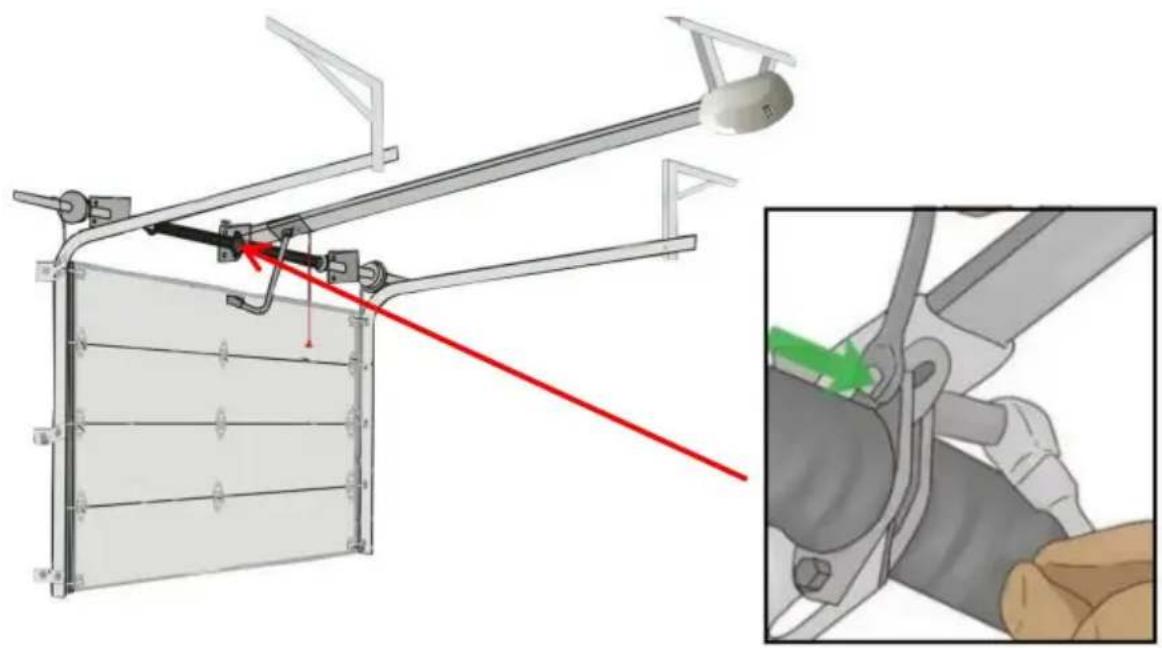

1. Retirez les écrous et les boulons, puis faites glisser les ressorts jusqu'au support d'extrémité.

À l'aide d'une clé, retirez les 2 écrous et boulons qui fixent chaque cône de dessort au support central. Faites ensuite glisser chaque dessort vers le support d'extrémité.

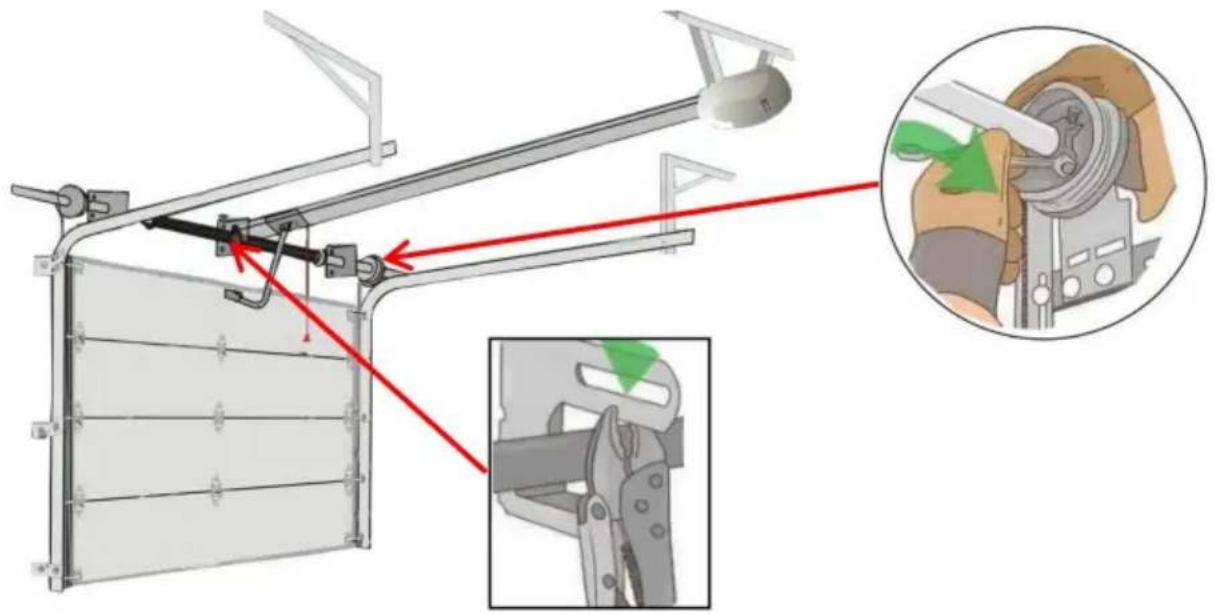

1. Fixez le tube et retirez les ressorts, les cables et les enrouleurs de cables.

Utilisez une pince de verrouillage ou une pince en C pour fixer le tube de torsion au centre support pour l'empêcher de bouger. Ensuite, utilisez une clé pour desserrer l'ensemble vis sur les deux tambours de cable de levage. Débranchez les cables de levage, puis faites glisser le tambours de cables et ressorts hors du tube de torsion.

Remarque: La fixation du tube est une étape essentielle qui empêchera le tube de se déplacer et potentiellement vous blesser, alors assurez-vous de verrouiller complètement le tube en place.

WARNING

Il est dangereux d'installer le ressort de torsion. Veuillez faire appel à un professionnel opérer.

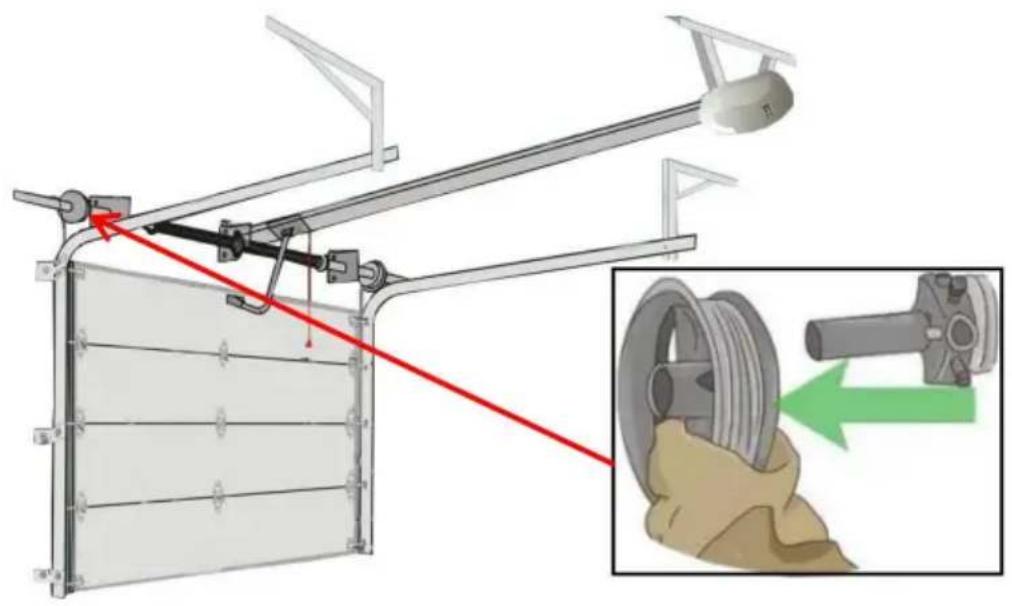

1. Faites glisser le ressort gauche sur le tube et ajoutez le tambour de cable.

Lorsque vos nouveaux ressorts arrivent, placez le nouveau ressort gauche sur le tube de torsion, en faisant assurez-vous que le cône stationnaire à l'extrémité du ressort fait face au support central.

Après avoir glissé le nouveau ressort en place, remplacez le tambour de cable et insérez le barre de torsion dans le support de palier gauche.

1. Installez le roulement central et le ressort droit, puis fixez les cônes.

Faites glisser la barre de torsion vers la gauche puis ajoutez le roulement central. Faites glisser le dessort droit sur la barre et appuyez sur le roulement dans le cône stationnaire. Connectez les deux cônes stationnaires sur le support central avec les écrous et les boulons que vous avez retirés précédemment. Retirez la pince de verrouillage ou la pince du support central.

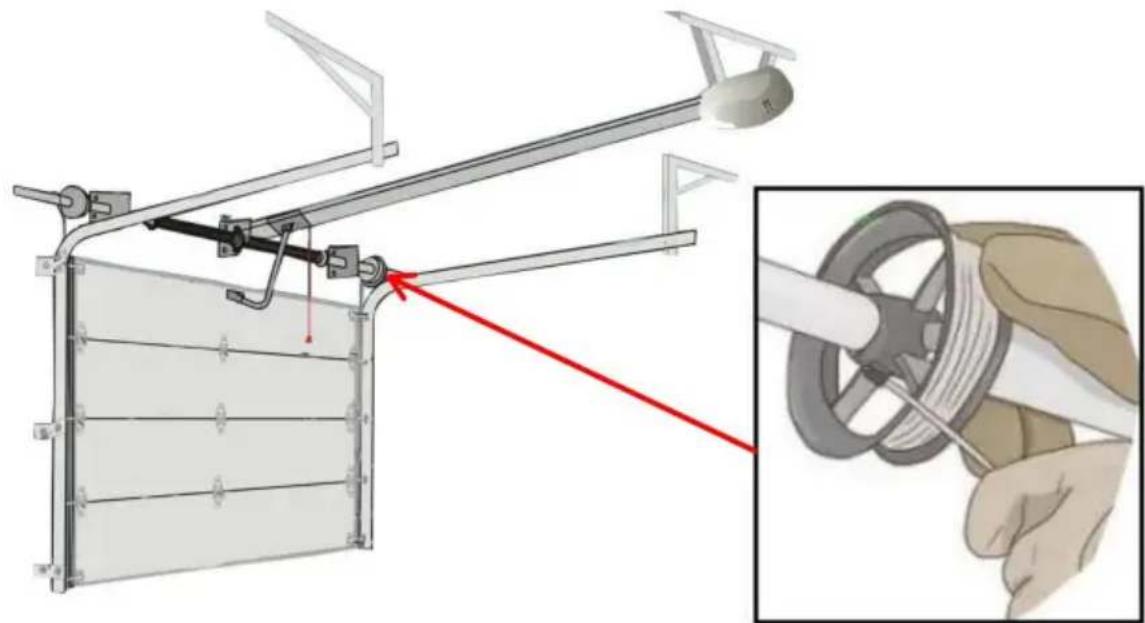

1. Enfilez les cables et serrez les tambours.

Faites passer le cable de levage entre le rouleau et le montant de la porte. Faites glisser la butée du cable de levage à travers la fente du cable sur le tambour. Fixez ensuite la pince de verrouillage au tube de torsion pour le fixer en place. Faites tourner le tambour pour enrouler le cable dans les rainures, puis serrez les vis de serrage. Répétez l'opération de l'autre côté, en laissant la pince de verrouillage en place.

Remarque : pour que la porte fonctionne correctement, vous avez besoin de la meme quantite de tension sur des deux cots, voirlez donc a serrer chaque cote uniformement.

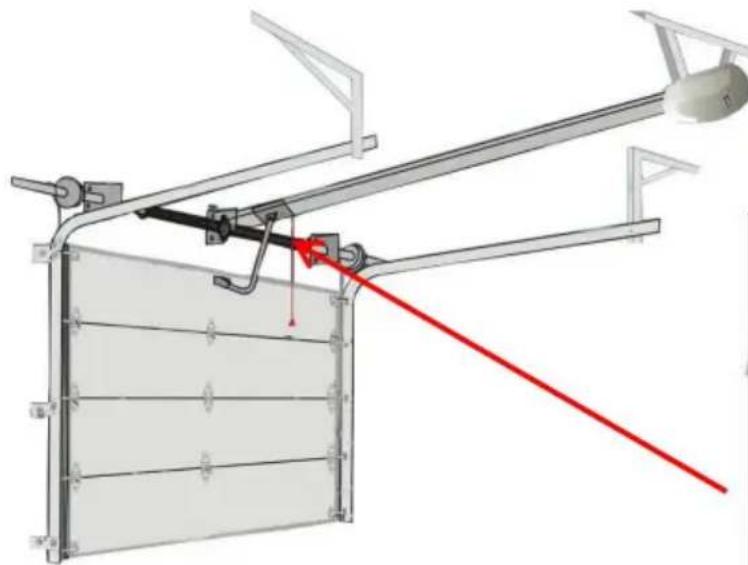

4. Enroulez les ressorts.

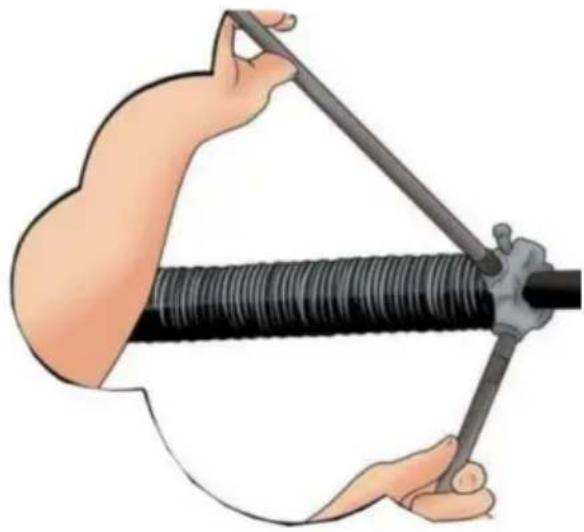

Insérez 2 barres d'enroulement dans le cône d'enroulement de manière à ce qu'elles soient perpendiculars l'une à l'autre autre. Utilisez les barres pour faire tourner le dessort de % de tour à la fois, en déplaçant les barres vers le nouveau trough dans le cône si nécessaire. Suívez les recommendations du fournisseur pour

Nombre de tours à effectuer. Répêtez l'opération sur l'autre dessort.

Note:

R: En général, vous aurez besoin de 30 quarts de tour pour une porte de 2,1 m (7 pi) de haut et de 36 quarts de tour pour une porte de 8 pi (2,4 m) de hauteur.
B: Un enroulement trop serré du ressort pourrait le casser et vous blesser, alors assurez-vous suivre les recommendations du fournisseur et ne pas trop serrer le ressort.

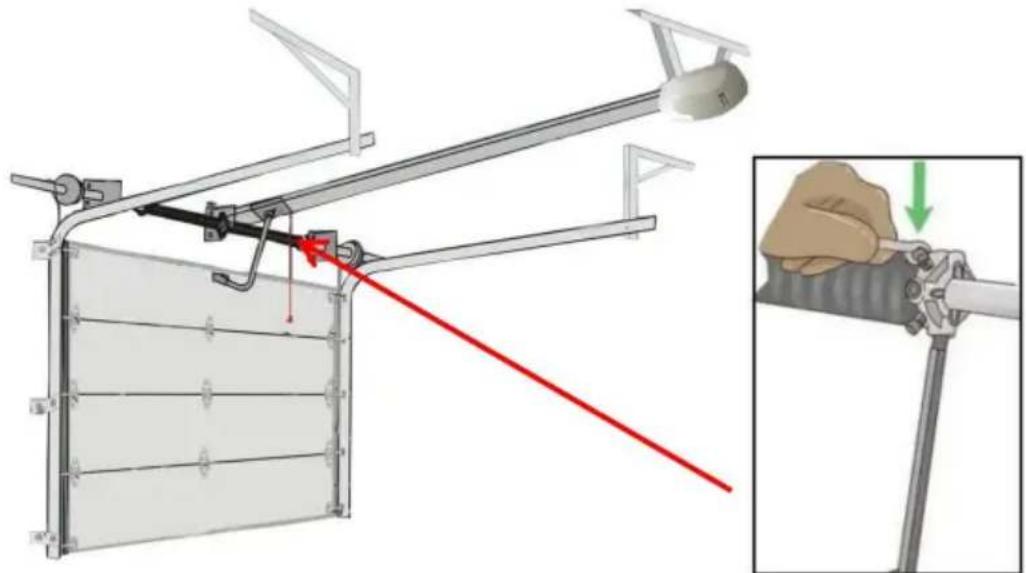

5. Étirez les ressorts de 1/4 pouce (6,4 mm).

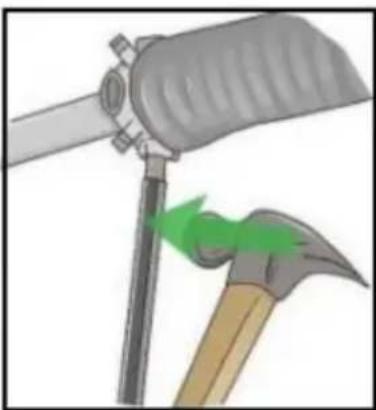

Lorsque le ressort est complètement enroulé, laissez 1 barre d'enroulement dans une fente du cône qui est perpendicular au sol. Tapez sur la barre d'enroulement avec un marteau pour étirer le ressort 1/4 pouce (6,4 mm) à partir du centre. Répétez de l'autre côté.

1. Serrez les vis de réglage.

Serrez chaque vis de réglage jusqu'à ce qu'elle entre en contact avec le tube de torsion. Serrage des vis plus que cela pourrait déformer ou percer le tube de torsion, alors assurez-vous de faire moins plus d'une rotation complète une fois que les vis touchent le tube de torsion.

1. Retirez les pinces ou les colliers.

Il est maintainant possible de-retirer en toute sécurité les pince ou les pince que vous avez utilisées pour maintainir les deux barre de torsion et la porte de garage elle-même en place.

Remarque: Quand ajouter ou desserrer à nouveau 1 ou 2, doit être maintainu sur le pince quart de tour ou pince.

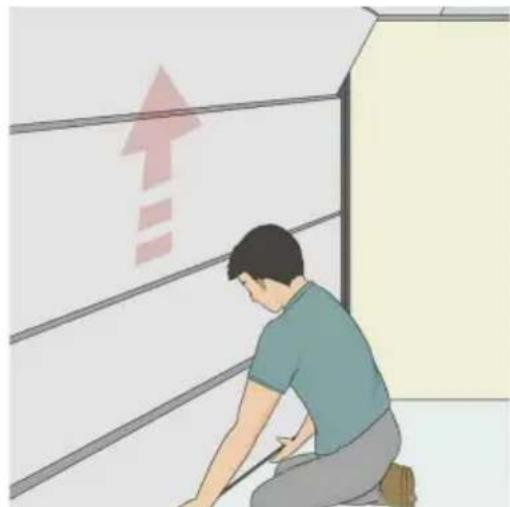

1. Verifiez le solde après l'installation.

Laissez la porte à mi-chemin :

Si la porte se soulève sur elle-même, cela signifie que les reissorts de torsion sont trop tendus, dans ce cas, pour dérouler les deux reissorts de torsion de 1 ou 2 quarts de tour jusqu'à la porte s'équilibre elle-même.

ENTRETIEN

1. Utilisez un nettoyant neutre et une Brosse douce pour nettoyer la porte de garage plusieurs fois. fois par an.
2. Utilisez un spray d'huile léger sur tous les ressorts, charnières, rouleaux et pivots points au moins une fois par an pour permettre à votre porte de garage de glisser en douceur et vers le bas.
3. Une fois par an, vous devez inspector minutieusement la porte de garage électrique et serrez toutes les vis, écrous ou boulons qui pourrait être desserrés.
4. À l'aide d'un chiffon et d'un nettoyant concentré mais non corrosif, essuyez

le rail de la porte de garage et nettoyez soigneusement toutes les parties exposées du rouleau pour éliminer tout excès d'humidité.
